Робота з графічними об’єктами
Д
ля
того, щоб створювати графічні об’єкти
безпосередньо в Excel, скористайтеся
панеллю інструментів рисування (рис.
2.5). Якщо цієї панелі немає на екрані,
виконайте команду Вид
Панели инструментов
і встановіть прапорець біля пункту
Рисование.
Її також можна вивести на екран, клацнувши
правою кнопкою миші на панелі інструментів
і вибравши із спливаючого меню пункт
Рисование.
Рис. 2.5
На панелі інструментів рисування присутні різні інструменти, за допомогою яких можна надати таблиці необхідному вигляду. Ці інструменти призначені для створення різних елементів, починаючи від лінії і закінчуючи багатокутником.
Робота з діаграмами в Excel
Діаграми призначені для графічного представлення числових даних, які введені в елементи робочої таблиці. Це означає, що діаграма пов’язана з даними, які використовувалися для її побудови. Тому, значення на діаграмі оновлюватимуться автоматично при будь-якій зміні початкових даних.
Всі діаграми, за винятком кругової, мають дві осі: горизонтальну, або вісь категорій, і вертикальну, або вісь значень. При створенні об’ємних діаграм додається третя вісь.
Часто діаграма містить такі елементи, як сітка, заголовки і легенда. Лінії сітки є немов продовженням засічок, відкладених по осях. Заголовки використовуються для пояснення окремих елементів діаграми і характеру представлених на ній даних. Легенда допомагає розрізняти ряди даних, які представлені на діаграмі.
Створення діаграми
Запуск Майстра діаграм дозволяє по кроках створити вбудовану діаграму на листі або змінити існуючу діаграму. Для ініціалізації Майстра діаграм необхідно виконати наступні дії:
Виберіть впорядковані комірки, що містять дані для побудови діаграми.
Натисніть кнопку Мастер диаграмм на стандартній панелі інструментів або виберіть меню: Вставка Диаграмма ...
Дотримуйтесь інструкцій Мастера диаграмм.

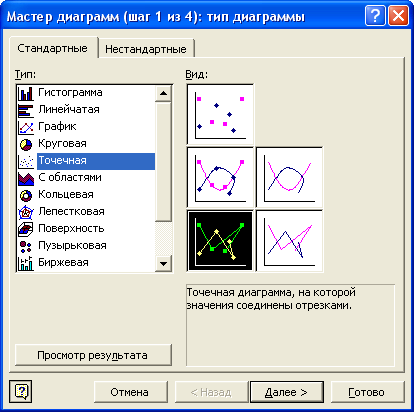

Майстер діаграм видає ряд діалогових вікон, за допомогою яких можна точно визначити зовнішній вигляд діаграми. У першому діалоговому вікні, що показане на рис. 2.6, необхідно вибрати один з типів діаграм. Вкажіть вибраний тип діаграми і клацніть на кнопці Далее, щоб перейти до наступного діалогового вікна.
Рис. 2.6

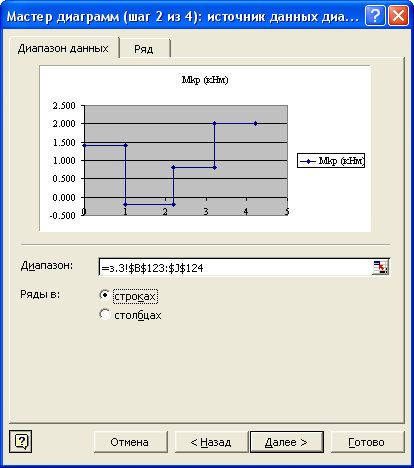

Друге вікно призначене для визначення координат тих комірок, дані з яких використовуватимуться при створенні діаграми. Якщо ви виділили декілька комірок заздалегідь, то саме цей діапазон буде вказаний у вікні, як показано на рис. 2.7. Якщо з будь-яких причин з’явиться необхідність використовувати дані з інших комірок, просто введіть їх адреси в поле Диапазон: і клацніть на кнопці Далее.
Рис. 2.7

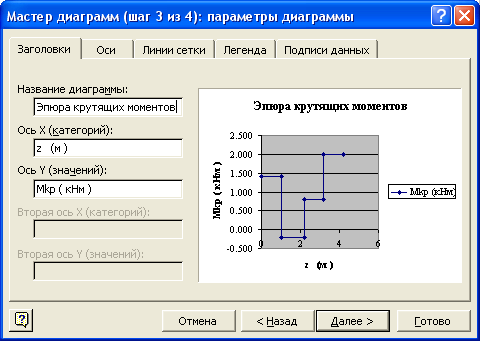

На третьому кроці, з’являється діалогове вікно, яке представлене на рис. 2.8. Воно призначене для задання параметрів діаграми /вкладки: Заголовки, Оси, Линии сетки, Легенда, Подписи данных /.
Рис. 2.8

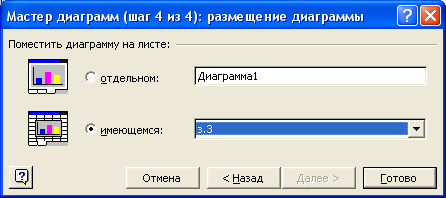

При натисненні кнопки Далее, з’являється останнє діалогове вікно (рис. 2.9), яке дозволяє задати місцеположення побудованої діаграми.
Клацання по кнопці Готово завершує процес побудови діаграми і виводить останню в робочу таблицю Excel.
Рис. 2.9
