2. Индуктивность цепи l определяется по формуле
41n— + Q(x) г
■ 10"
(6)
где Q (х) - коэффициент, учитывающий вытеснение магнитного ноля из проводника за счет поверхностного эффекта (табл. 1.2); г- радиус проводника, мм.
3. Емкость цепи с определяется по формуле, ф/км,
Л ■ Е э -10 "6
. (7)
С =
36 In
где Еэ - эквивалентная диэлекгрическая проницаемость изоляции (табл. 1.2); у - поправочный коэффициент, характеризующий близость проводников, определяется по формуле
где d. -диаметр звездной скрутки, определяется по формуле
а3= 2,41 •</,
4. Проводимость изоляции g определяется по формуле, См'км,
0=шС tgs, (9)
где со - 2Ilf - круговая частота;
tgS- тангенс угла диэлектрических потерь (табл.1.2).
Расчет вторичных параметров передачи /. Коэффициент затухания определяется по формуле, дБ/км,
(10)
8.68
2. Коэффициент фазы опредегяется по формуле, рад/км,
/в-m-yJL-C (л)
3. Волновое сопротивление определяется по формуле, Ом,
Zb= (12)
^.Скорость распространения электромагнитной энерги определяется по
X
формуле, кч/с,
U=
V/- • с
(13)
Задание 2
1. Произведите расчет первичных и вторичных параметров коаксиального кабеля КМБ-4 на заданной частоте (табл. 18).
2. Нарисуйте график зависимости вторичных параметров от частоты и поясните
их.
Исходные данные приведены в табл. 18 •
Таблица 18
Вариант |
f, кГц |
1 |
1000 |
2 |
3600 |
3 |
7800 |
4 |
700 |
5 |
3400 |
6 |
7900 |
7 |
1500 |
8 |
2500 |
9 |
2900 |
10 |
8400 |
Методические указания по выполнению задания 2 контрольной работы № 2
Для выполнения задания 2 изучите материал по учебникам [11с 77-8 ">■ 2.1, с. 132-150].
Приведите условие задания и таблицу с Вашим вариантом.
Первичные параметры передачи коаксиального кабеля рассчитываются по
где г, и гв - радиусы внутреннего (1,2 мм) и внешнего (4,75 мм) проводников коаксиальной пары;
Е, - диэлектрическая проницаемость изоляции, Еэ= 1,1 i%S - тангенс утла диэлектрических потерь, ЩЗ - 0,6х 10"4; f- частота сигнала (из задания); со - круговая частота, со =2nf.

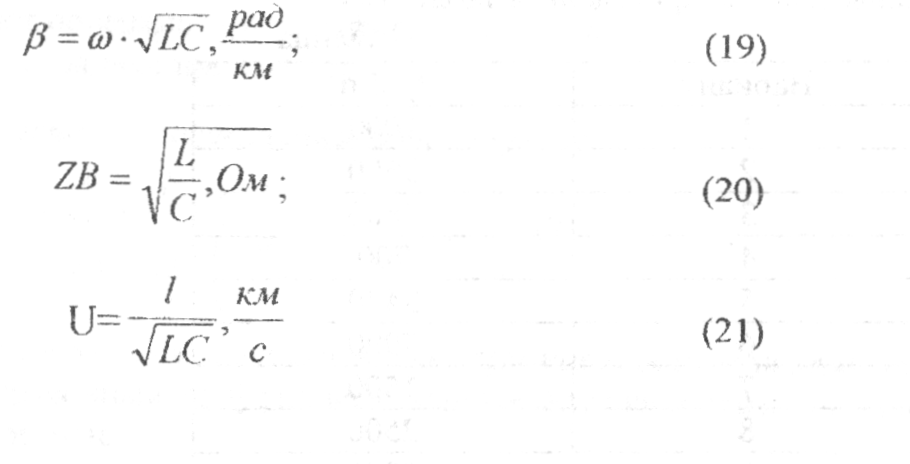

Вторичные параметры передачи рассчитываются по формулам:
Задание 3
1. Рассчитайте основные параметры оптического волокна.
2. Приведите графики затухания и дисперсии ОВ от длины волны. Исходные данные приведены в табл. 19.
Таблица 19
Вариант |
I.KM |
П| |
п2 |
X, мкм |
1 |
5 |
1,497 |
1,473 |
0,850 |
2 |
10 |
1,500 |
1,497 |
1,330 |
3 |
15 |
1,510 |
1,497 |
1,550 |
4 |
20 |
1,450 |
1,430 |
1,625 |
5 |
25 |
1,473 |
1,450 |
0,850 |
6 |
50 |
1,550 |
1,500 |
1,330 |
7 |
45 |
1,55 |
1,473 |
1,550 |
8 |
40 |
1,473 |
1,450 |
1,625 |
9 |
30 |
1,490 |
1,473 |
0,850 |
10 |
35 |
1,550 |
1,487 |
1,330 |
Методические указания по выполнению задания 3 контрольной работы № 2
Для выполнения задания 3 изучите материал по учебникам [ 1.1, с. 99-103; 2.2, с. 203-211; 2.2, с. 26-32].
Приведите условия задания и таблицу с Вашим вариантом. Затухание и дисперсия - два основных параметра оптического волокна, стремление к оптимизации которых определено, в основном, ход развития вал» конно - оптической технологии.
Основные параметры оптического волокна рассчитываются по формулам. Дисперсия ступенчатых световодов может быть рассчитана по формуле (22)
И. Д /
Т = —-- , нС (22)
где П| - показатель преломления сердечника; 1 - длина световодов, км С- скорость света 300000 км /с
Д = "±Zj± где п2 - показатель преломления оболочки.
Задание 4
. Приведите и поясните меры защиты кабельной линии связи от влияния ЛЭП . Выполните расчет опасного влияния ЛЭП на КЛС, согласно заданию. Исходные данные приведены в табл 20.
Таблица 20
Вариант |
Длина участка сближения КЛС н ЛЭП / ,км |
Ток короткого замыкания на ЛЭП, /.А |
Испытательное напряжение кабеля и,в |
Ширина участка сближения |
|
|
|
|
а, м |
1 |
10 |
3100 |
1800 |
100 |
2 |
16 |
3000 |
2000 |
150 |
3 |
20 |
2800 |
1000 |
200 |
4 |
22 |
2600 |
3000 |
250 |
5 |
24 |
2400 |
1000 |
300 |
6 |
26 |
2100 |
1800 |
260 |
7 |
28 |
2200 |
2000 |
220 |
8 |
29 |
2100 |
3000 |
190 |
9 |
30 |
1900 |
2000 |
160 |
10 |
31 |
1800 |
3000 |
150 |
Методические указания по выполнению задания 4 контрольной работы № 2
I. Для выполнения задания 4 изучите материал по учебникам [1.1, с. 161-163; 2.1, с. 350-353].
Приведите условие задания и таблицу с Вашим вариантом.
Опасное магнитное влияние ЛЭП на линии связи определяется путем расчета продольной ЭДС (Е), индуцируемой в жилах кабеля на всей длине участка сближения при частоте 50 Гц по формуле (27)
Ен=(0-ТП12-/ю-/'Sk-St, В. (27)
где ш = 2Ш - круговая частота, f = 50 Гц;
т12 - магнитная связь, в зависимости от а, между ЛЭП и КЛП, определяется по номограмме [1.1, рис.6.1];
1кз - влияющая ток (по заданию), (А); / - длина участка сближения (по заданию) (км); SK - коэффициент экранирования кабельной оболочки; SK = 0,8; ST - коэффициент экранирования троса, подвешенного на ЛЭП, ST= 0,6. Если в результате расчетов Ен будет больше Едоп В, то необходимо предусмотреть дополнительные меры по защите кабельной линии от влияния ЛЭП.
Мероприятия по защите КЛС от влияния ЛЭП рассмотрены в [1.1, табл. 6.5].
Задание 5
1. Приведите расчет параметров взаимного влияния в коаксиальном кабеле. Сравните результаты с нормативным значением Сделайте вывод.
2. Нарисуйте график зависимости переходных затуханий от частоты и поясните
их.
Исходные данные приведены в табл. 21.
Таблица 21
Вариант |
Частота f в,, н1 ц |
Тип кабеля |
1 |
300 |
Стандартный коаксиальный кабель |
2 |
340 |
Малогабаритный коаксиальный кабель |
3 |
380 |
Стандартный коаксиальный кабель |
4 |
400 |
Малогабаритный коаксиальный кабель |
5 |
420 |
Стандартный коаксиальный кабель |
6 |
460 |
Малогабаритный коаксиальный кабель |
7 |
480 |
Стандартный коаксиальный кабель |
8 |
500 |
Малогабаритный коаксиальный кабель |
9 |
370 |
Стандартный коаксиальный кабель |
10 |
550 |
Мало1абаритный коаксиальный кабель |
Методические указания но выполнению задания 5 контрольной работы № 2
Для выполнения задания 5 изучите материал по учебникам [1.1, с. 106-126; 2.1, с. 241-289].
Приведите условие задачи и таблицу с Вашим вариантом
Основной мерой оценки линий связи по взаимному влиянию между цепями является переходное затухание. При рассмотрении влияния между цепями связи различают переходное затухание на ближнем Ао>? конце, на дальнем конце Al" и защищенность A3". Нормируются переходным затуханием на усилительный участок.
Расчет параметров взаимного влияния проводится следующим образом.
Сопротивление связи Z,2 определяется по формуле
Переходное затухание на дальнем конце:
А" = А»'+а-1уу,ДБ (35)
где а - коэффициент затухания на частоте fu3.
После произведенных расчетов необходимо сравнить полученные результаты с нормативными и сделать вывод.
Нормы переходных затуханий для коаксиальных кабелей приведены в табл. 22.
Таблица 22
Параметры влияния |
Нормативные значения |
|
Коаксиальный кабель с диаметром жил 2,6/9,5 |
Коаксиальный кабель с диаметром жил 1,2/46 |
|
Защищенность по длине усилительного участка (Аз"), дБ |
110 |
90,3 |
Переходное затухание на дальнем конце усилительно участка (АР), дБ |
110+а •/ |
90,3+а •/ |
Переходное затухание на ближнем конце усилительного участка (Ano57), дБ |
110 + а-/ |
90,3 +а •/ |
Переходное затухание на дальнем конце:
А," = +а-1у)„ДБ , об)
где СС — коэффициент затухания на частоте fn3
После произведенных расчетов необходимо сравнить полученные результаты с нормативными и сделать вывод.
ЭКЗАМЕНАЦИОННЫЕ ВОПРОСЫ
1. Классификация линий связи [1.1, § 1.2; 2.1, § 1.2].
2. Системы многоканальной передачи по линиям связи [1.1, § 1.4; 2.1, § 1.3].
3. Основные требования к линиям связи [1.1, § 1.6; 2.1, § 1.5].
4. Типы воздушных линий связи [1.1, § 2.1; 2.1, § 3.17].
5. Проволока, применяемая на BJ1C, и ее характеристика [1.1. § 2.2; 2.1, § 3.18].
6. Конструктивные элементы воздушных линий связи [1.1, § 2.2; 2.1, § 3.18].
7. Типы опор и приставок ВЛС. Типовые профили опор [1.1, § 2.3, 2.4, 2.1, § 3 19, 3.20].
8. Строительство ВЛС [1.1, § 7.1, 7.2; 2.1, § 9.28, 9.29].
9. Классификация и маркировка кабелей связи [1.1, § 3.1; 2.1, § 3.1; 2.4, § 2.1].
10. Кабельные проводки. Изоляция жил [1.1, § 3.2, 3.3; 2.4, § 2.2; 1.2,2.2].
11. Типы скруток токопроводящих жил. Построение кабельного сердечника [1.1, §3.4, 3.5; 2.1, §3.4, 3.5].
12. Защитные оболочки и бронепокровы кабелей связи [1.1, § 3.6, 3.7; 2.1, § 3.6, 3.7].
13. Междугородные симметричные кабели. Конструкция, маркировка
[1.1, §3.8; 2.1, §3.9, 3.10; 2.4, § 4.2].
14. Стандартные коаксиальные кабели. Конструкция, маркировка [1.1, § 3.9; 2.1, §3.8; 2.4, §4.4].
15. Малогабаритные коаксиальные кабели. Конструкция, маркировка [1.1, § 3.9; 2.1, §3.8; 2.4, §4.4].
16. Зоновые (внутриобратные ) кабели. Конструкция, маркировка [1.1, § 3.10; 2.1, §3.10; 2.4, §4.3].
17. Городские телефонные кабели. Конструкция, маркировка [1.1, § 3.11; 2.1, § 3.11; 2.4, § 5.1, 5.2, 5.3, 5.4, 5.5].
18. Кабели сельской связи и проводного вещания Конструкция, маркировка [1.1, §3.12; 2.1, §3.12; 2.4, § 6.1, 6.2, 6.3, 6.4, 7.1].
19. Подводные кабели. Конструкция, маркировки [1.1, § 3.13; 2.1, § 3.13].
20. Классификация оптических кабелей связи, общая конструкция, достоинства и недостатки [1.1, § 3.14, 3.15; 2.1, § 3.14, 3.16].
21. Принцип действия волоконных световодов [1.1, § 4.21; 2.1, §5.23; 1.2, §2.2].
22. Первичные параметры симметричных кабелей связи. Зависимость параметров от частоты [1.1, §4.8, 4.10; 1.2, §5.11,5.12,5.15].
23. Вторичные параметры симметричных кабелей связи. Зависимость параметров от частоты [1.1, § 4.4, 4.5; 2.1, § 4.14, 5.16].
24. Параметры передачи ВЛС [1.1, § 4.9; 2.1, § 5.14].
25. Параметры передачи коаксиальных кабелей связи [1.1, § 4.13; 2.1, §5.4, 5.5, 5.6].
26. Параметры передачи оптических волокон [1.1,§ 4.22. 4.23, 4.24, 4.25; 2.1, § 5.26, 5.27, 5.28, 5.29; 1.2, § 2.5.2].
27. Причины взаимных влияний между цепями связи Первичные параметры влияния [1.1, §5.1, 5.3; 2.1, §6.3].
28. Вторичные параметры влияния (переходные затухания). Зависимость параметров от частоты [1.1, §5.1; 2.1, §6.3].
29. Нормы переходных затуханий и защищенности для цепей воздушных и кабельных линий [1.1, §5.10; 2.1, § 6.8]
30. Взаимные влияния в оптических кабелях связи [1.1, § 5.27, 5.28; 2.1, § 6.7].
31. Скрещивание цепей ВЛС, основные правила составления схем скрещивания [1.1, § 5.13, 5.14; 2.1, §6.10].
32. Симметрирование кабельных цепей методом скрещивания [1.1, § 5.20; 2.1, § 6.12]
33. Конденсаторное симметрирование [1.1, § 5.21; 2.1, § 6.12].
34. Концентрированное симметрирование [ 1.1, § 5.22; 2.1, § 6.14].
35. Этапы симметрирования низкочастотных и высокочастотных кабелей [1.1, § 5.23, 5.25; 2.1, §6.11].
36. Источники опасных и мешающих электромагнитных влияний на линии связи [1.1, § 6.1, 6.2, 6.3, 6.4, 6.5; 2.1, § 7.2, 7.3, 7.4, 7.5].
37. Нормы опасных и мешающих влияний на линии связи [1.1, § 6.6; 2.1, § 7.7].
38. Расчет опасных и мешающих влияний на линии связи [1.1, § 6.7, 6.8; 2.1, § 7.8, 7.9, 7.10].
39. Защита кабелей от ударов молнии [ 1.1, § 6.12; 2.1, § 7.15].
40. Элементы и схемы защиты от опасных и мешающих влияний [1.1, § 6.10, 6.11, 6.12; 2.1, § 7.12, 7.13, 7.14].
41. Устройства заземлений [1.1, § 6.16, 2.1, § 7.19].
42. Виды коррозии оболочек кабелей [1.1, § 6.18, 6.19, 6.20, 6.21; 2.1 § 7.29, 7.30, 7.31, 7.32].
43. Измерения при защите кабелей от коррозии [1.1, § 6.28; 2.1 § 7.40].
44. Защита кабелей от почвенной коррозии [1.1, § 6.24, 6.25, 6.26; 2.1, § 7.36, 7.37, 7.38].
45. Защита кабелей от электрокоррозии [1.1, § 6.22, 6.23, 6.24; 2.1, § 7.34, 7.35, 7.36] 46.Конструкция и назначение кабельной телефонной канализации [1.1,§7.13; 2.1,§ 9.9].
47. Типы трубопроводов кабельной канализации, их краткая характеристика [1.1, §7.13; 2.1 §9.9].
48. Классификация смотровых устройств кабельной телефонной канализации [1.1. §7.13; 2.1 § 9.9].
49. Прокладка кабелей втелефонной канализации [1.1, § 7.14; 2.1, § 9.10]
50. Техника безопасности при строительстве и эксплуатации кабельной телефонной канализации [1.1, § 7.37; 2.10, § 9.1, 9.2, 9.3, 9.4].
51. Прокладка подземных и подводных кабелей [1.1, § 7.9, 7.10, 7.16; 2.1, §9.5, 9.6, 9.12].
52. Подвеска кабелей на опорах ВЛС [1.1, § 7.15; 2.1, § 9.11].
53. Техника безопасности при прокладке и подвеске кабелей [1.1, § 7.37; 2.10, § 9 2].
54. Особенности прокладки оптических кабелей [1.1, § 7.17; 1.2, §6.2].
55. Монтаж междугородных симметричных кабелей [1.1, § 7.20; 2.1, § 9 16].
56. Монтаж коаксиальных кабелей [1.1, § 7.22, 2.1, §9.17].
57. Монтаж оптических кабелей [1.1, § 7.28, 7.29, 7.30; 2.1, § 9.22; 1.2, § 6.3].
58. Техника безопасности при выполнении монтажных работ на кабелях связи [1.1, §7.37; 2.10, §9.4].
59. Оконечные кабельные устройства и их монгаж [1.1,§ 7.31; 2.1, § 9.23; 2.8, с. 80-92].
60. Ввод кабелей в здание АТС и МТС [ 1.1, § 7.32; 2 1, § 9.24].
61. Необходимость содержания кабелей под постоянным избыточным давлением. Нормы герметичности [1.1, § 7.35; 2.1, § 9.26].
62. Системы содержания кабелей под давлением [1.1, § 7.36; 2.1, § 9.27].
63. Порядок проектирования линейных сооружений МТС
[1.1, §9.2, 9.3, 9.4,9.5,9.6,9.7, 9.8; 2.1, § 8.6, 8.7, 8.8, 8.9,].
ЛИТЕРАТУРА 1. Основная
/~ -
1.1. Гроднев И.И. Линейные сооружения связи. - М.: Радио и связь, 1987.
1.2. Иоргачев Д.В., Бондаренко О.В. Волоконно-оптические кабели и линии связи,- М., ЭКО - ТРЕНДЗ, 2002.
1.3. Под ред. Реймана Л.Д. и Варакина Л.Е. Перспективные телекоммуникационные технологии. Международная академия связи. - М„ 2001 .
2. Дополнительная
2.1. Гроднев И.И., Верник СМ. Линии связи. - М.: Радио и связь, 1988.
2.2. Оптические кабели связи Российского производства. Справочник. - М., ЭКО - ТРЕНДЗ, 2003.
2.3. Парфенов Ю.А., Мирошников Д.Г. Последняя миля на медных кабелях. - М., ЭКО-ТРЕНДЗ, 2001.
2.4. Парфенов Ю.А. Кабели электросвязи. - М., ЭКО-ТРЕНДЗ, 2003.
2.5. Руководство по строительству линейных сооружений магистральных и внутризоновых кабельных линий связи. - М.: Радио и связь, 1986.
2.6. Справочник. Строительство кабельных сооружений связи. - М.: Радио и связь, 1988.
2.7. Общая инструкция по строительству линейных сооружений ГТС. - М.: Связь, 1978.
2.8. Руководство по строительству линейных сооружений местных сетей связи. АООТ «ССКТБ - ТОМАСС» - М., 1996.
2.9. Краткое руководство по монтажу линейных сооружений связи с использованием технологий и материалов кампании ЗМ, М., ЗМ телекоммуникацжншые системы, 2004.
2.10. Правила по охране труда при работах на линейных сооружениях кабельных линий передачи. ПОТ Р О-45-009-2003.
Министерство Российской Федерации по связи и информатизации 2004.
Составители: ГН Азаренков, А.И. Шишкин
Подписано в печать 04.07.05 Формат бум. 60x841/16
Объем 3 п.л. Тираж 800 экз Заказ
Отпечатано в типографии «Карпов». 127030, г. Москва, ул. Селечневская, д. НА, стр. 2.
