10.6. Динамическая устойчивость сложных систем

Расчет динамической устойчивости сложных систем можно представить в виде следующего алгоритма:

1. Расчет нормального (предшествующего КЗ) режима электрической системы. Результатом расчета являются значения ЭДС электростанций (Е’_j) и углы между ними.

2. Составление схем замещения обратной и нулевой последова­тельностей и определение их результирующих сопротивлений относительно точки КЗ и точки нулевого потенциала схемы. Вы­числение аварийных шунтирующих сопротивлений, соответст­вующих рассматриваемым КЗ.

3. Расчет собственных и взаимных проводимостей для всех станций системы в аварийном и послеаварийном режимах.

4. Расчет угловых перемещений роторов машин с помощью ме­тода последовательных интервалов. Определение значений отдаваемых машинами мощностей в начале первого интервала:

5. Определение избытков мощности в начале первого интервала:

P₁₍₀₎=P₁₀-P_{1 ,}

P₂₍₀₎P₂₀P₂

где рш, p_io и т.д. -мощность машин в момент, предшеству­ющий КЗ.

6 . Вычисление угловых перемещений роторов генераторов в течение первого интервала t

,

Во втором и последующих интервалах выражения для угловых пе­ремещений роторов будут несколько иными:

,

Здесь коэффициенты К рассчитываются в соответствии с уравне­нием (10.10).

7. Определение новых значений углов в конце первого - начале второго интервала:

где _1(n-1), _2(n-1) значения углов в конце предшествующего интервала.

8. Нахождение новых значений взаимных углов расхождения роторов:

,

,

Зная эти значения, можно перейти к расчету следующего ин­тервала, т.е. вычислить мощность в начале этого интервала, а затем повторить расчет, начиная с п. 5.

В момент отключения повреждения все собственные и взаим­ные проводимости ветвей меняются. Угловые перемещения рото­ров в первом интервале времени после момента отключения подсчитываются для каждой машины по выражению (10.12). В по­следующих интервалах расчет ведется по алгоритму, приведенно­му выше.

Расчет динамической устойчивости сложных систем выполня­ется для определенного времени отключения КЗ и продолжается не только до момента отключения КЗ, а до тех пор, пока не будет ус-

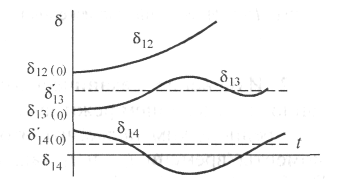

Рис. 10.7. Изменение относительных углов генераторов системы

тановлен факт нарушения устой­чивости или ее сохранения. Об этом судят по характеру измене­ния относительных углов. Если хотя бы один угол неограниченно растет (например, угол ₁₂ на рис. 10.7), то система считается динамически неустойчивой. Если все взаимные углы имеют тен­денцию к затуханию около ка­ких-либо новых значений, то

система устойчива. Если структура рассчитываемой системы тако­ва, что в ней есть какая-либо станция, мощность которой превос­ходит мощности остальных станций, то относительные углы отсчитываются относительно этой станции.

Если по характеру изменения относительных углов установле­но нарушение устойчивости при принятом в начале расчета време­ни отключения КЗ, то для определения предельного времени КЗ следует повторить расчет, уменьшая время отключения КЗ до тех пор, пока очередное его значение не даст устойчивого решения.
