Приложения
ПРИЛОЖЕНИЕ I
Таблица П. 1.1
Значение
коэффициента Пуассона
Вид грунта |
|
|||||
Глины |
твердые 0.1 |
полутвердые 0.15 |
тугопластичные 0.20 |
мягко- пластич. 0.30 |
текуче-пластич. 0.40 |
теку- чие 0.45 |
Суглинки |
0.15 |
0.20 |
0.25 |
0.35 |
0.40 |
0.45 |
Супеси |
твердые 0.15 |
пластичные 020 |
текучие 0.45 |
|||
Пески |
плотные 0.20 |
средней плотности 0.25 |
рыхлые 0.296 |
|||
Утрамбованный песок |
0.265 |
|||||
0.30
Таблица П. 1.2
Значение
коэффициента формы
Отношение
сторон
|
Для
максимальной осадки под центром
загруженной площади
|
Для средней осадки всей загруженной площади
|
Для осадки угловых точек
|
|
Круг |
1 |
1.00 |
0.85 |
0.64 |
Квадрат |
1 |
1.12 |
0.95 |
0.56 |
Прямоугольник |
2 |
1.53 |
1.30 |
0.76 |
|
3 |
1.78 |
1.53 |
0.89 |
|
4 |
1.96 |
1.70 |
0.98 |
|
5 |
2.10 |
1.83 |
1.05 |
|
10 |
2.53 |
2.25 |
1.26 |
Таблица П. 1.3
Значение коэффициента К для определения
напряжений в основании от действия сосредоточенной силы
|
|
|
|
|
|
|
|
|
|
0 |
0.48 |
0.4 |
0.33 |
0.8 |
0.14 |
1.4 |
0.03 |
3.5 |
0.0007 |
0.05 |
0.47 |
0.45 |
0.03 |
0.85 |
0.12 |
1.5 |
0.03 |
4.0 |
0.0004 |
0.1 |
0.46 |
0.5 |
0.27 |
0.9 |
0.11 |
1.6 |
0.02 |
4.5 |
0.0002 |
0.15 |
0.45 |
0.55 |
0.25 |
0.95 |
0.1 |
1.7 |
0.016 |
5.0 |
0.0001 |
0.2 |
0.43 |
0.6 |
0.22 |
1.0 |
0.08 |
1.8 |
0.0129 |
5.5 |
0.0001 |
0.25 |
0.41 |
0.65 |
0.2 |
1.1 |
0.07 |
1.9 |
0.0103 |
6.0 |
|
0.3 |
0.38 |
0.7 |
0.18 |
1.2 |
0.05 |
2.0 |
0.0085 |
6.5 |
|
0.35 |
0.36 |
0.75 |
0.16 |
1.3 |
0.04 |
2.2 |
0.0058 |
7.0 |
|
Таблица П. 1.4
Значения
коэффициента
для определения напряжений в основании
ленточного фундамента с нагрузкой,
изменяющейся по закону треугольника
|
при
|
||||||||||
-1.5 |
-1.0 |
-0.5 |
0 |
0.25 |
0.5 |
0.75 |
1 |
1.5 |
2.0 |
2.5 |
|
0 |
0 |
0 |
0 |
0 |
0.25 |
0.5 |
0.75 |
1-0* |
0 |
0 |
0 |
0.25 |
0 |
0 |
0 |
0.08 |
0.26 |
0.48 |
0.64 |
0.42 |
0.02 |
0 |
0 |
0.5 |
0 |
0 |
0.02 |
0.13 |
0.26 |
0.41 |
0.48 |
0.35 |
0.06 |
0.02 |
0 |
0.75 |
0.01 |
0.02 |
0.04 |
0.15 |
0.25 |
0.34 |
0.36 |
0.29 |
0.11 |
0.02 |
0.01 |
1.0 |
0.01 |
0.03 |
0.06 |
0.16 |
0.22 |
0.28 |
0.28 |
0.24 |
0.13 |
0.04 |
0.01 |
1.5 |
0.02 |
0.05 |
0.1 |
0.14 |
0.18 |
0.2 |
0.2 |
0.18 |
0.12 |
0.06 |
0.04 |
2 |
0.03 |
0.06 |
0.09 |
0.13 |
0.15 |
0.16 |
0.16 |
0.15 |
0.11 |
0.07 |
0.05 |
3 |
0.05 |
0.06 |
0.08 |
0.1 |
0.1 |
0.1 |
0.11 |
0.1 |
0.09 |
0.07 |
0.05 |
4 |
0.05 |
0.06 |
0.07 |
0.08 |
0.08 |
0.09 |
0.08 |
0.08 |
0.07 |
0.06 |
0.05 |
5 |
0.05 |
0.05 |
0.06 |
0.06 |
0.06 |
0.06 |
0.07 |
0.06 |
0.06 |
0.05 |
0.05 |
6 |
0.04 |
0.04 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
0.04 |
*Граница
между свободной и загруженной поверхностью
– особая точка. Если определять напряжения
в пределах загруженной площади, то
;
если в пределах свободной поверхности,
то
.
Примечание.
За начало координат принять точку с
давлением
,
ось "Y" - в направлении увеличения
нагрузки.
Таблица П. 1.5
Значение коэффициента эквивалентного
слоя
для жестких фундаментов
|
Гравий галька |
Пески |
Суглинки пластичные |
Глины сильно пластичные |
||
Глины и суглинки твердые |
Супеси |
Глины пластич. |
||||
при
значении
|
||||||
0.1 |
0.2 |
0.25 |
0.3 |
0.35 |
0.4 |
|
1 |
0.89 |
0.94 |
0.99 |
1.08 |
1.24 |
1.58 |
1.5 |
1.09 |
1.15 |
1.21 |
1.32 |
1.52 |
1.94 |
2 |
1.23 |
1.30 |
1.37 |
1.49 |
1.72 |
2.20 |
3 |
1.46 |
1.54 |
1.62 |
1.76 |
2.01 |
2.59 |
4 |
1.63 |
1.72 |
1.81 |
1.97 |
2.26 |
2.90 |
5 |
1.74 |
1.84 |
1.94 |
2.11 |
2.42 |
3.10 |
10 |
2.15 |
2.26 |
2.38 |
2.60 |
2.98 |
3.82 |
ПРИЛОЖЕНИЕ 2

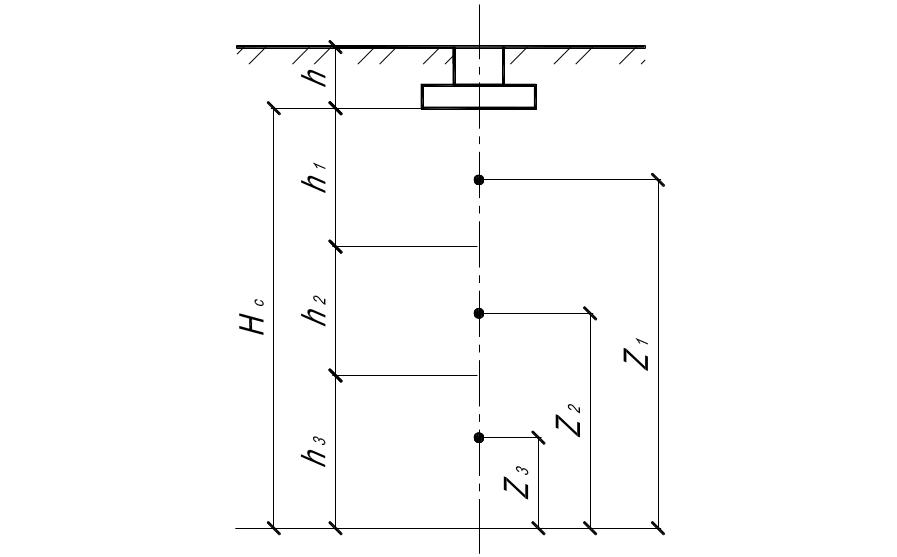

Расчетная схема к определению осадки методом И. А. Розенфельда
– расстояние от точки, соответствующей глубине до середины рассматриваемого слоя;
-
мощность сжимаемой толщи.
Таблица П. 2.1
Коэффициент К
|
1.0 |
1.2 |
1.4 |
1.6
EMBED Equation.3
|
2.0 |
2.4 EMBED Equation.3 3.2 |
4.0 |
5.0 |
>6 лента |
EMBED
Equation.3
|
2.0 |
2.2 |
2.4 |
2.8 |
2.9 |
3.2 |
3.4 |
3.8 |
5.5 |
§
1.8
ПРИЛОЖЕНИЕ 3
