Расчет сооружений
Для смешивания обрабатываемой воды с реагентами применяем смесители, которые обеспечивают равномерное распределение вводимых реагентов во всей обрабатываемой воды за возможно более короткий период времени.
Выбор типа смесителей, их расчет и конструирование производится в соответствии с пунктами 6.40-6.49 [I], а также 17[2], глава 17 [5].
При необходимости ввода нескольких реагентов в голову сооружений и обеспечения нормативного разрыва времени между вводом реагентов (табл. 3.2[8]) должна быть устроена контактная камера. В качестве контактной камеры может быть применен перегородчатый смеситель, время пребывания учитывает все разрывы времени между вводом реагентов. Ввод реагентов рассредоточен.
Смесители
Выбор типа смесителей, их расчет и конструирование следует производить в соответствии с пп. 6.40-6.49[I], можно использовать 17[3] и 85[2], а также гл. 5[13].
Расчет вертикальных смесителей.
Наименование элемента |
Ед Изм. |
Формула для определения. |
Резуль-тат |
1. принятое количество смесителей |
шт. |
N должно быть не менее двух |
2 |
2. Расход воды на один смеситель |
м3/с |
q1=q/N |
0,21 |
3. Диаметр подводящего трубопровода |
м |
d1 (по тобл. Шевелева) v=1.2-1.5 м/с |
0,6 1,35 |
4. Площадь верхней зоны |
м2 |
fв=q1/v2 |
6 |
5. Форма смесителей в плане |
|
Квадратная или круглая |
квадр. |
6. Размер стороны или диаметр |
м |
|
2,45 |
7. Размер стороны или диаметр входной части (здесь -толщина стенки подводящей трубы) |
м |
Ввх=dвх=d1+2δ1 |
0,624 |
8. Площадь входной части |
м2 |
|
0,389 |
9. Высота нижней зоны |
м |
по п 6,45 [1] |
3,4 |
10. Объем нижней зоны |
м3 |
Wн=hн(fв+fвх+ |
8,97 |
11. Время пребывания в смесителе |
мин |
t- п.6,41[1] |
2 |
12. Общий объем смесителя |
м3 |
W=60q1t |
25,2 |
13. Объем верхней зоны |
м3 |
Wв=W-Wн |
16,23 |
14. Высота верхней зоны |
м |
hв (1-1,5) |
1,5 |
15. Полная высота смесителя |
м |
h=hв+hн |
4,9 |
16. Принятое количество сборных дырчатых труб или лотков |
шт. |
m=25 |
3 |
17. Расход воды на один сборный лоток или трубу |
м3/с |
qс.1=q1/m |
0,07 |
18. Площадь сборного лотка или дырчатой трубы |
м2 |
fв=qc.1/v4 |
0,12 |
19. Диаметр дырчатых труб или сечение сборных лотков |
м |
|
0,4 |
20. Общая площадь отверстий в дырчатых трубах |
м2 |
fв=q1/v3 |
0,21 |
21. Диаметр отверстия в сборных трубах |
м |
dо=70-100мм |
0,1м |
22. Количество отверстий в сборных трубах |
шт. |
|
27 |
23.Общая длинна сборных труб |
м |
L=ввm |
7,35 |
24. Шаг отверстий |
м |
e=L/no |
0,27 |
25. Диаметр отводящего трубопровода |
|
d5
|
0,45 |
25. Сечение сборного канала |
м2 |
|
0,405 |

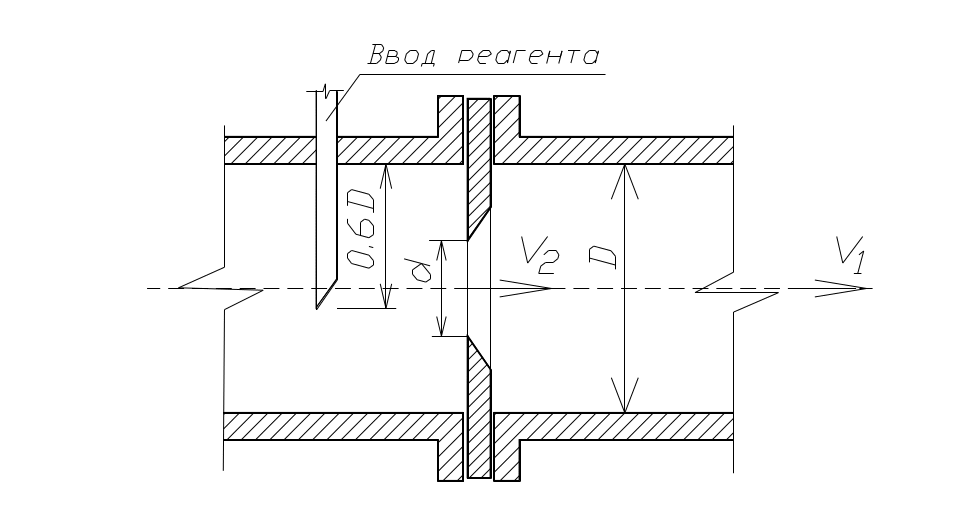

Расчет шайбового узла ввода реагента
Наименование величин |
Единицы измерения |
Расчетные формулы |
Результат |
1.Принятое количество водоводов от НС-1 до очистных сооружений |
шт. |
N≥2 |
2 |
2.Расход воды по одному водоводу |
м3/с |
|
0,21 |
3.Скорость течения в водоводе |
м/с |
v1 |
1,35 |
4.Диаметр водовода |
м |
D |
0,6 |
5.Нормативная величина потерь напора в шайбе |
м |
|
0,1 |
6.Скорость течения в шайбе |
м/с |
|
2,4 |
7.Диаметр отверстия в шайбе |
м |
|
0,11 |
