Выбор схемы очистки воды и ее обоснование. Состав сооружений
При выборе схемы очистки воды следует руководствоваться качеством исходной воды и требованиями к качеству питьевой воды [4]. Для выбора схемы очистки воды используем данные табл. 15 и прил. 4[I].
Учитывая производительность станции (35000 м3/сут) и мутность исходной воды (max = 890 мг/л) целесообразно будет принять одну из наиболее распространенных схем: горизонтальные отстойники – скорые фильтры. Обработка воды включает в себя добавление коагулянта и флокулянта для агрегации взвешенных частиц. Для удаления органических веществ из воды, снижения интенсивности привкусов и запахов в качестве окислителя принимаем хлор, доза которого устанавливается ориентировочно (табл.1 прил. 4, [1]).
Выбранная схема отвечает требованиям экономичности, не есть громоздкой, предусматривает максимальное использование сбросных вод и минимальные потери воды на собственные нужды очистной станции.
Смесители
Контактные камеры
Камеры хлопьеобразования
Горизонтальные отстойники
Скорые фильтры
Резервуар чистой воды
Промывные насосы
Сооружения повторного использования промывной воды
Илонакопитель

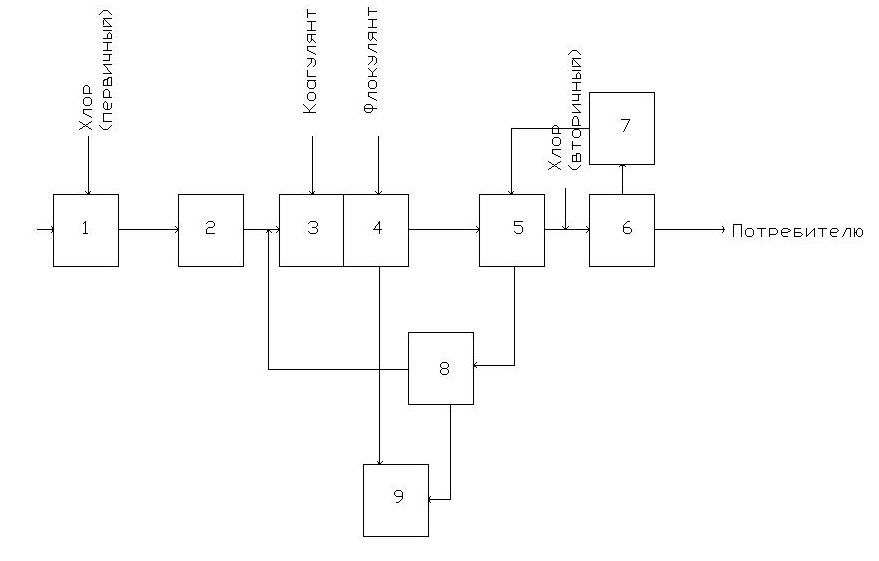

Рис.1. Схема обработки воды на очистных сооружениях
Определение полной производительности очистной станции
Выполняется в
соответствии с п. 6.6[I]
и учетом коэффициента учета собственных
нужд
=1,04.
Допускается определение по 8[3]. Здесь
же определяем
Qполн = Qполн =1,04·35000=36400 м3/сут;
Qч = Qполн/24=36400/24=1516,67 м3/сут;
q =Qч/3600=1516,67/3600=0,42 м3/с;
q=Qч/3,6=1516,67/3,6=421,3 л/с.
Расчет изменения химического состава воды в процессе ее обработки
Расчет изменения химического состава воды позволяют наглядно увидеть действие различных реагентов на состав и свойства воды и не допустить выхода качества воды за пределы требований ГОСТ 2874-82.
Расчет изменения химического состава воды
Наименование величин |
Единицы измерения |
Расчетные формулы |
Результат |
1.Общая жесткость |
мг-экв/л |
|
6,595 |
2. Щелочность |
мг-экв/л |
|
4,039 |
3.Некарбонатная жесткость |
мг-экв/л |
|
2,556 |
4.Содержание
|
г/м3 |
|
141,8 |
5.Общее солесодержание |
г/м3 |
|
511,6 |
6.Содержание СО2 в исходной воде |
мг/л |
По монограмме рис. 2 прил. 5 [1] |
60 |
7.Диаграмма состава исходной воды |
мг-экв/л |
|
|
8.Доза коагулянта |
г/м3 |
Дк по п. 6.16 [1]
|
69
|
9. Щелочность воды после обработки коагулянтом |
мг-экв/л |
|
2,83 |
10.Доза щелочи для поддержания щелочного резерва |
мг-экв/л |
|
-1,83 |
13.Содержание сульфатов после обработки коагулянтом |
мг-экв/л |
|
4,6 |
15.Содержание СО2 после обработки коагулянтом и известью |
мг-моль/л |
|
2,57 |
16.Величина рН воды после обработки коагулянтом и щелочью |
|
По монограмме рис. 2 прил. 5 [1] |
6,4 |
17.Диаграмма состава воды после обработки |
мг-экв/л |
|
|
18.Индекс насыщения рН3 |
|
По п. 1 прил. 5 [1] |
-0,7 |
23.Доза активированного угля |
г/м3 |
Ду |
5 |
24.Доза хлора первичного вторичного |
г/м3 |
ДХ1 по п. 6.18 [1] ДХ2 по п. 6.146 [1] |
6 2,5 |
25.Остаточное содержание в воде ионов Al3+ |
г/м3 |
Определяем по рис.4.9 [8] в зависимости от (рН)1 Аl3+=0,1 Данное значение удовлетворяет нормам (допустимая концентрация = 0,5 мг/л). |
0,1 |
26.Суммарное содержание взвешенных веществ в воде, поступающей в очистные сооружения |
г/м3 |
|
924,5 |
Исходя из показателей ГОСТ 2874-82 и СанПиН № 136/1940-97 общая жесткость воды соответствует нормам и составляет 2,1 мг-экв/л; солесодержание также соответствует нормам и равно 267,85г/м3; содержание сульфатов после обработки коагулянтом не превышает норму и составляет 1,7 мг-экв/л; рН воды после обработки коагулянтом удовлетворяет нормам и равно 6,7.
