7. Создание первого элемента детали - Основание.

Как только создан первый эскиз, из него может быть создано твердое тело. Есть много вариантов «вытягивания» эскиза, изменяя граничные условия. Твердые тела создаются с использованием команд панели инструментов Элементы.

Команды панели инструментов Элементы создает твердое тело добавлением к эскизу материала. После создания Первого эскиза на панели инструментов Элементы доступны только 2 команды: Вытянутая бобышка и Повернутая бобышка т.к. в Вашем пространстве пока нет ни одного тела, с которым можно было бы проводить операции.

2. Вытянуть. Вытягивание эскиза происходит в направлении, перпендикулярном плоскости эскиза на определенное граничными условиями расстояние.

Упражнение 3

С оздание первого тела (Основания).

1. Откройте Задание1. Перейдите на панель инструментов Элементы. В дереве построения выберите эскиз. Затем выберите инструмент Вытянутая бобышка.

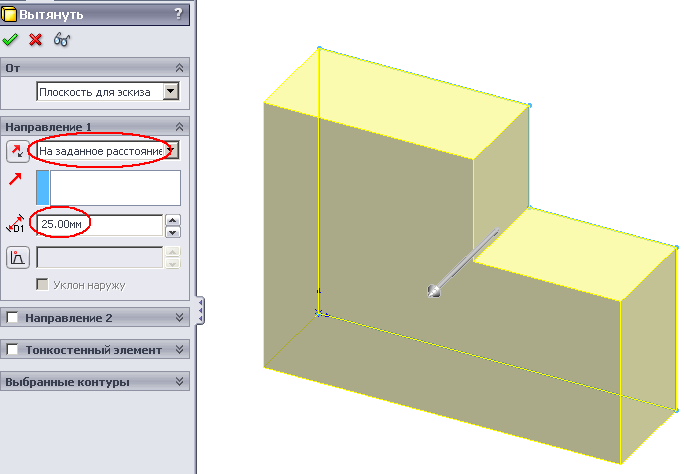

2 . В открывшееся окне свойств элемента задайте значение для Направления 1 на Заданное расстояние – 25мм

3. Примените установленные параметры, кликнув по кнопке ОК в окне свойств или по зеленой метке в Углу подтверждения.

4. Сохраните и закройте документ.

Упражнение 4

Создание первого тела (Основания)

1. ткройте Задание 2. Создайте деталь толщиной 14 мм с граничным условием От Средней поверхности.

Задание 1

Для самостоятельной работы

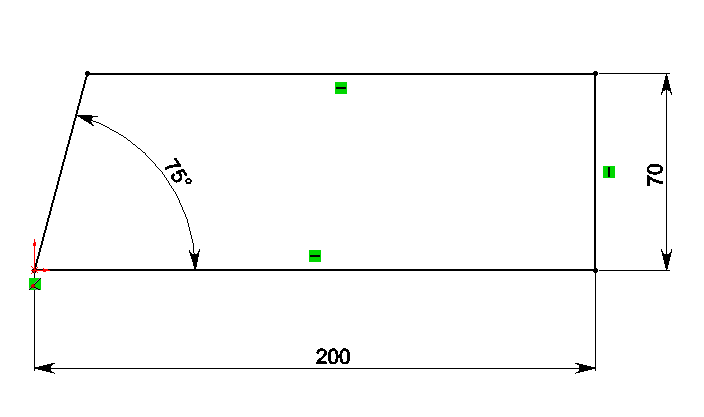

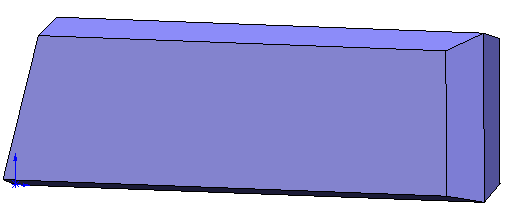

Создайте деталь по заданным размерам толщиной 30 мм от средней поверхности с углом наклона граней 100.

Самостоятельная работа по заданию

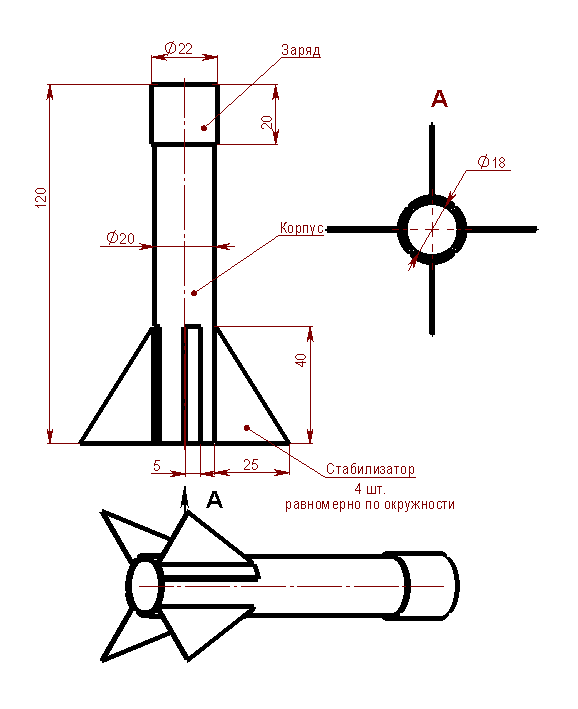

Создайте Корпус ракеты и Заряд, используя полученные знания и предоставленные на чертеже размеры.

Этапы:

1. Откройте Новая деталь.

2. Выберите Плоскость построения

3. Создайте Эскиз

4. Полностью определите эскиз

5. Создайте тело по заданным размерам

6. Сохраните и Закройте деталь

8.Тело вращения

8.1. Правила построения эскиза для тела Вращения

Элемент Повернутая бобышка создается, вращением эскиза вокруг осевой линии. Осевая линия становится осью вращения.

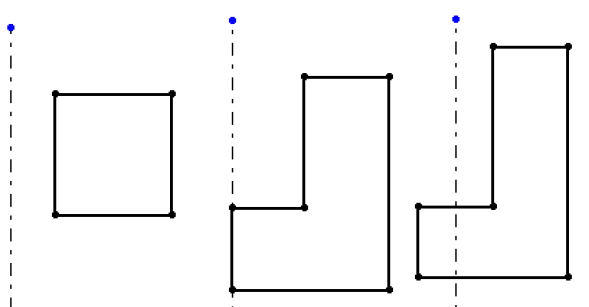

Есть три простых правила для создания элементов вращения:

- Осевая линия или линия эскиза должна быть определена как ось вращения (тип линии - осевая).

- Эскиз не должен пересекать ось.

- Ось вращение должна быть выбрана перед созданием тела вращения.

Правильно Правильно Не правильно

Упражнение 5

8 .2. Создание эскиза тела вращения

1. Для создания Тела вращения, по умолчанию, необходима ось вращения эскиза. В Инструмент эскизеа - Осевая линия.

На плоскости Спереди используя инструмент Осевая линия от ИТ создайте эскиз вертикальной линии.

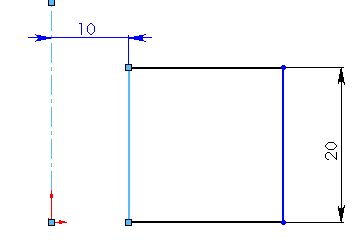

2. С права от линии нарисуйте эскиз детали.

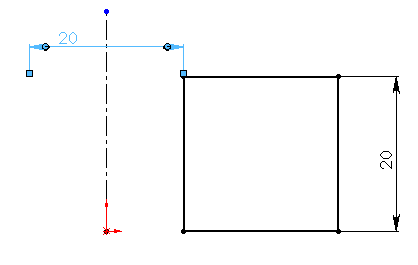

8.3. Проставление размера Диаметра

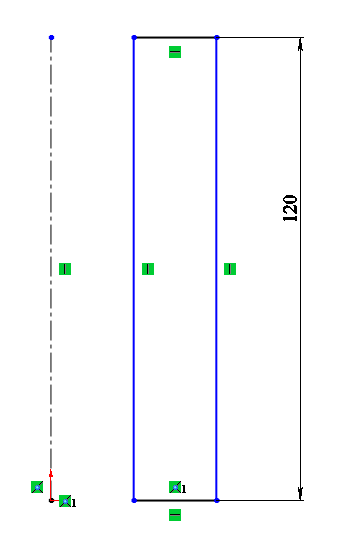

3. Включите команду Автоматическое нанесение размеров и проставьте размеры в эскизе.

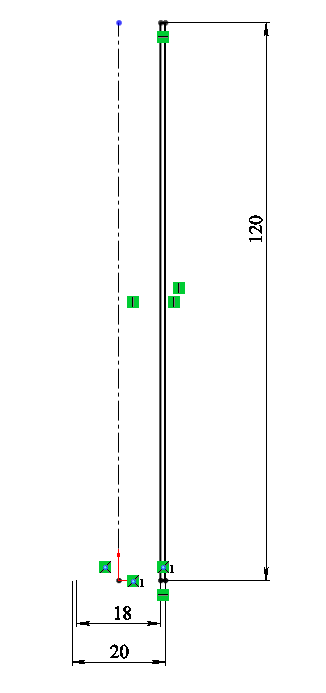

4. Для проставления размера Диаметра выберите вертикальную линию геометрии эскиза и осевую линию.

5. Размер перенесите за осевую линию

Радиус Диаметр

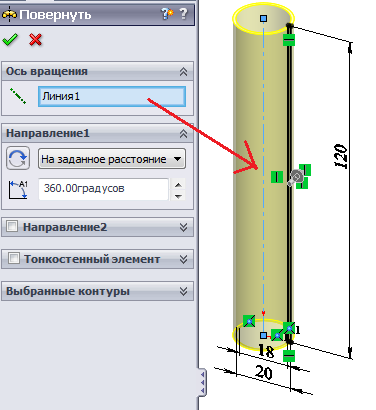

6. Командой Повернутая бобышка создайте тело вращения относительно оси вращения.

9.Инструменты Эскиза

9.1 Смещение объекта

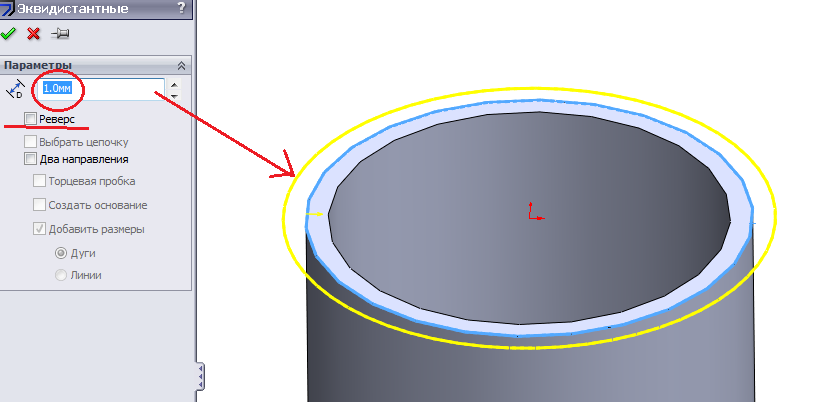

Инструмент эскиза Смещение объекта позволяет создавать эскизы, копируя со смещением на заданное расстояние ребра, элементы и эскизы созданного тела

1. На верхней грани цилиндра откройте Новый эскиз.

2. Выберите внешнюю кромку цилиндра.

3. Активизируйте команду Смещение объекта

4. В области Параметры задайте значение смещения – 1 мм

При необходимости управляйте направлением смещения опцией Реверс.
