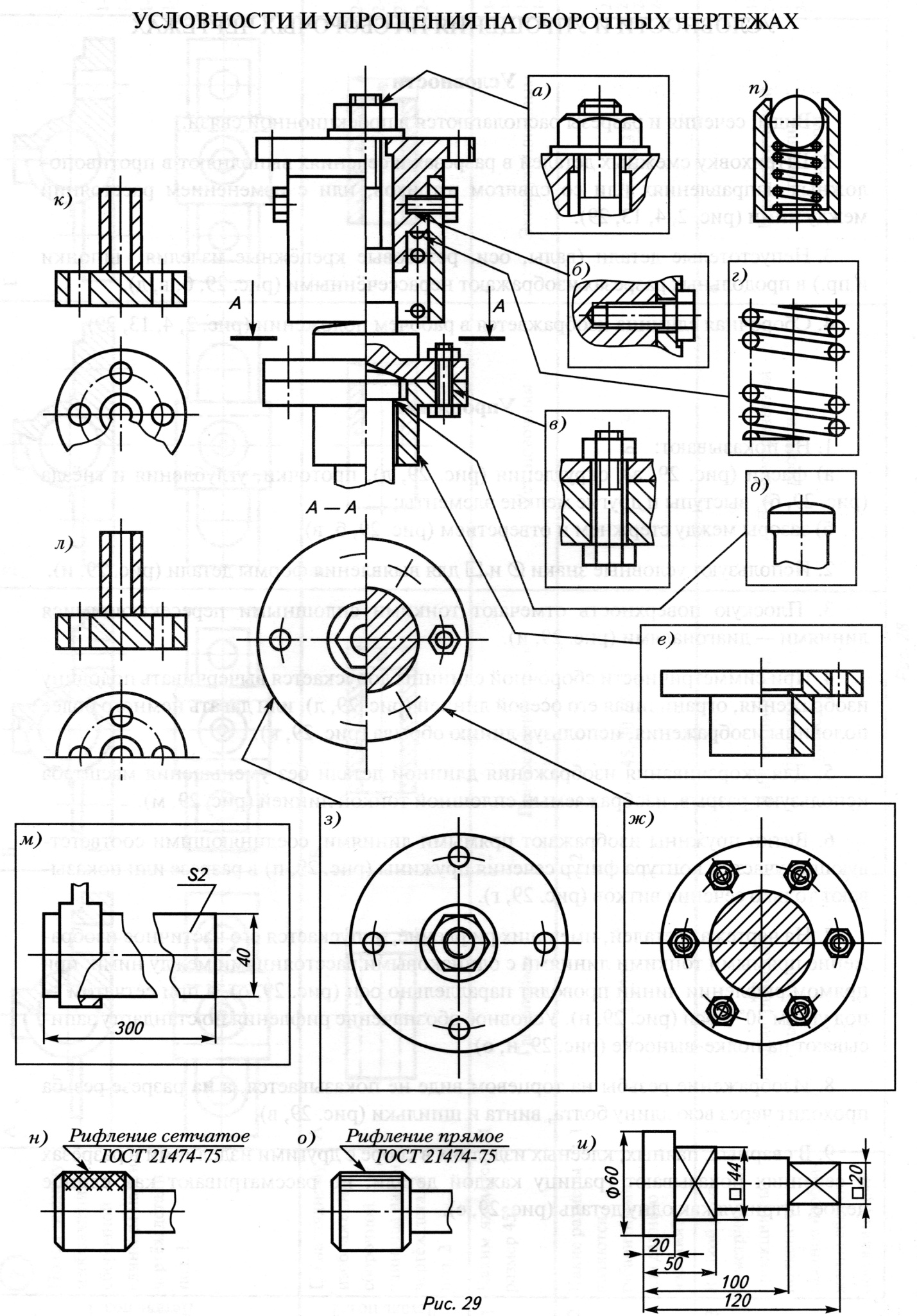

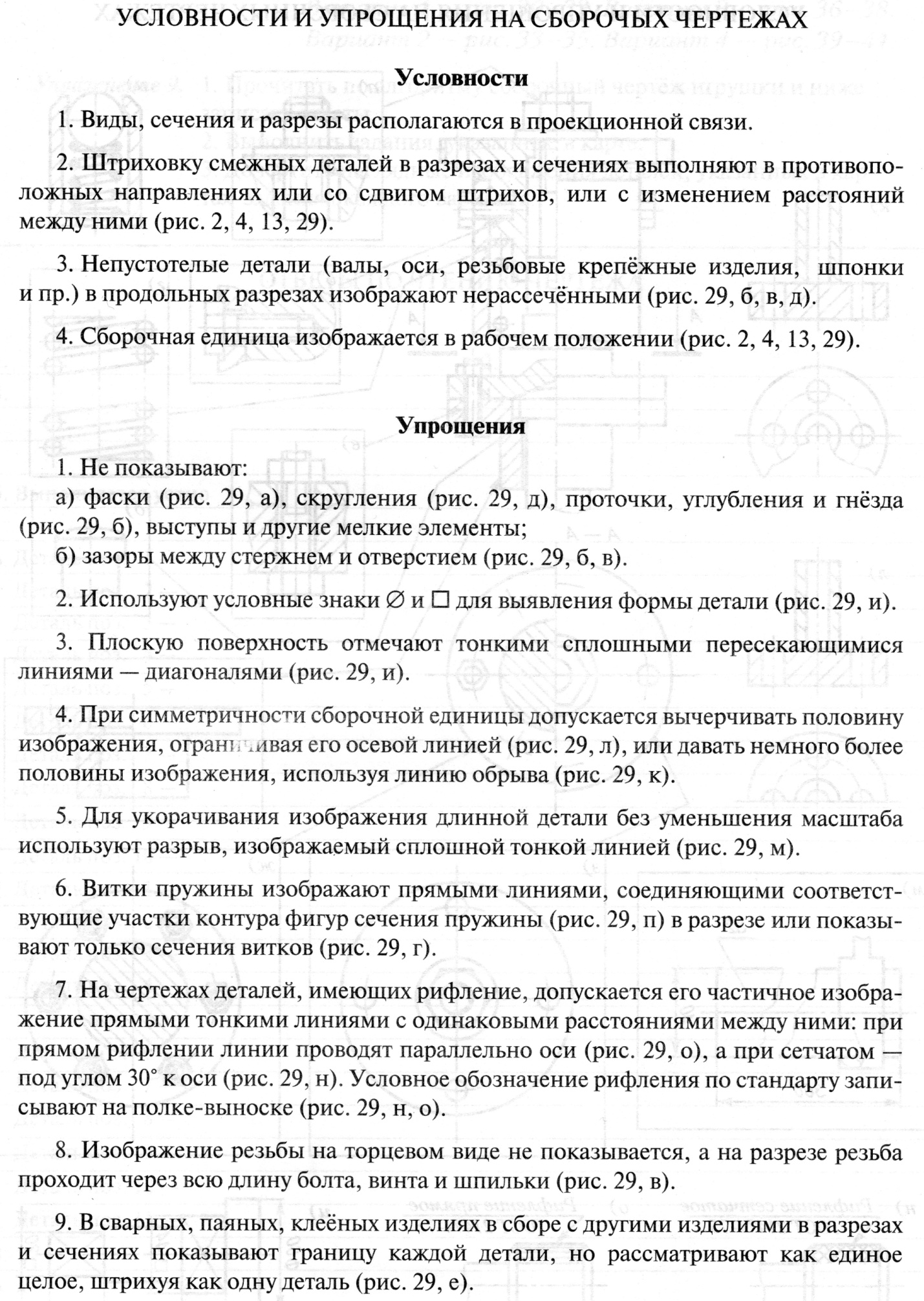

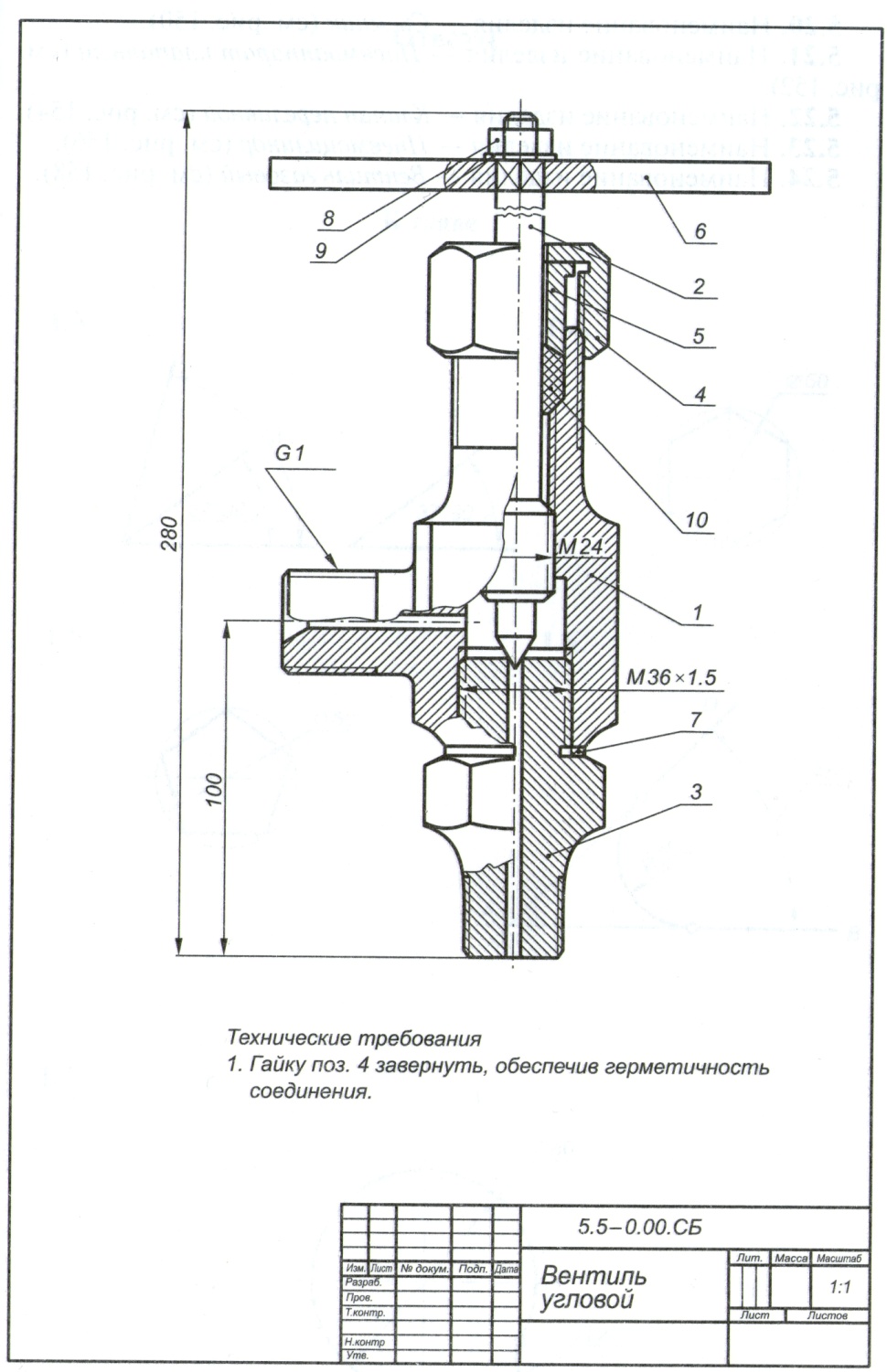

Лист 6. Сборочный чертеж и спецификация
На первом формате А4 начертить в глазомерном масштабе часть сборочного чертежа изделия, выполненную в разрезе. Нанести номера позиций составных частей изделия. Выполнить штриховку сечений деталей изделия.

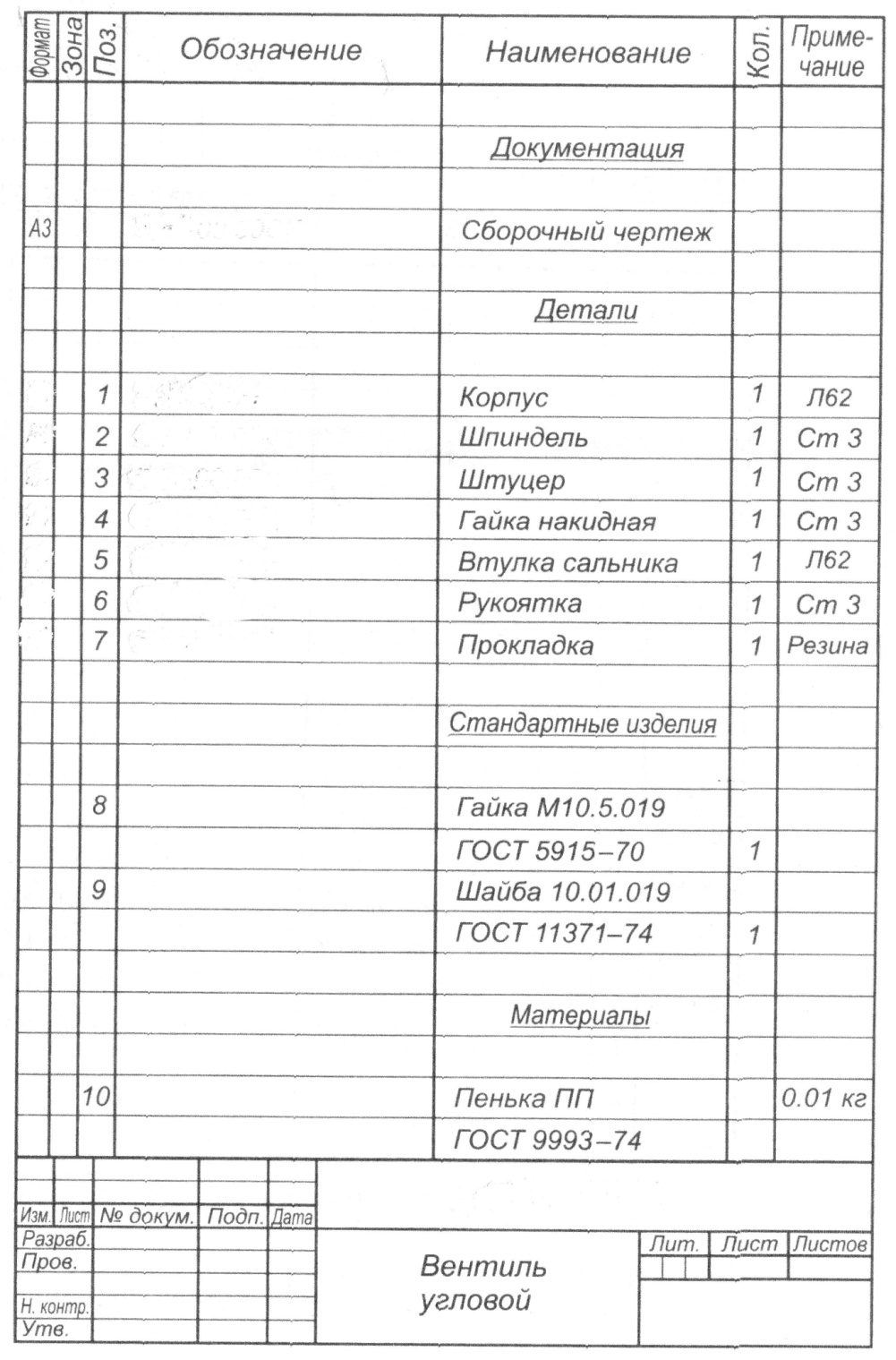

На втором формате А4 начертить и заполнить спецификацию (см. образец).

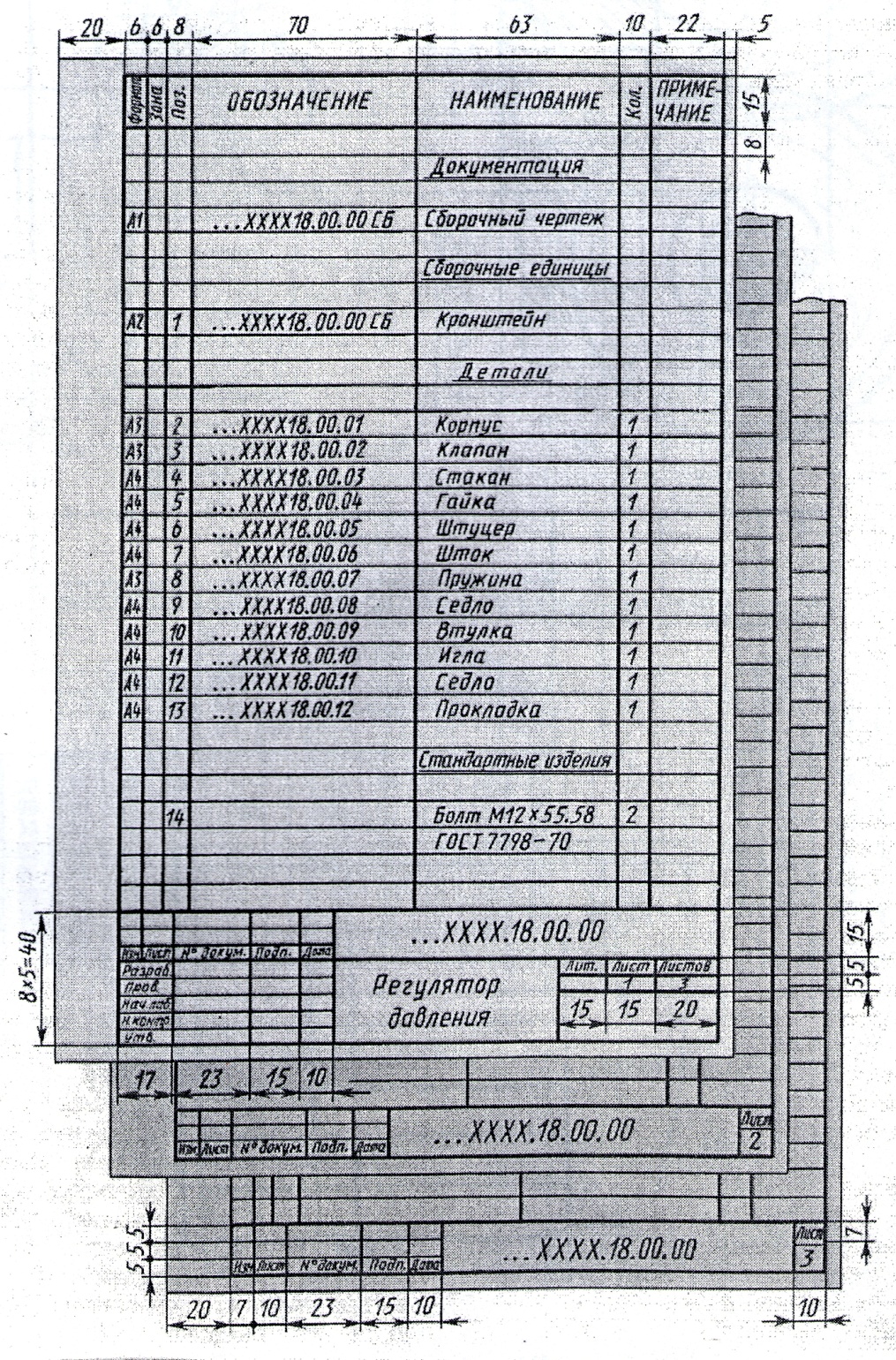

Размеры для выполнения спецификации:
Варианты заданий для сборочного чертежа и спецификации:

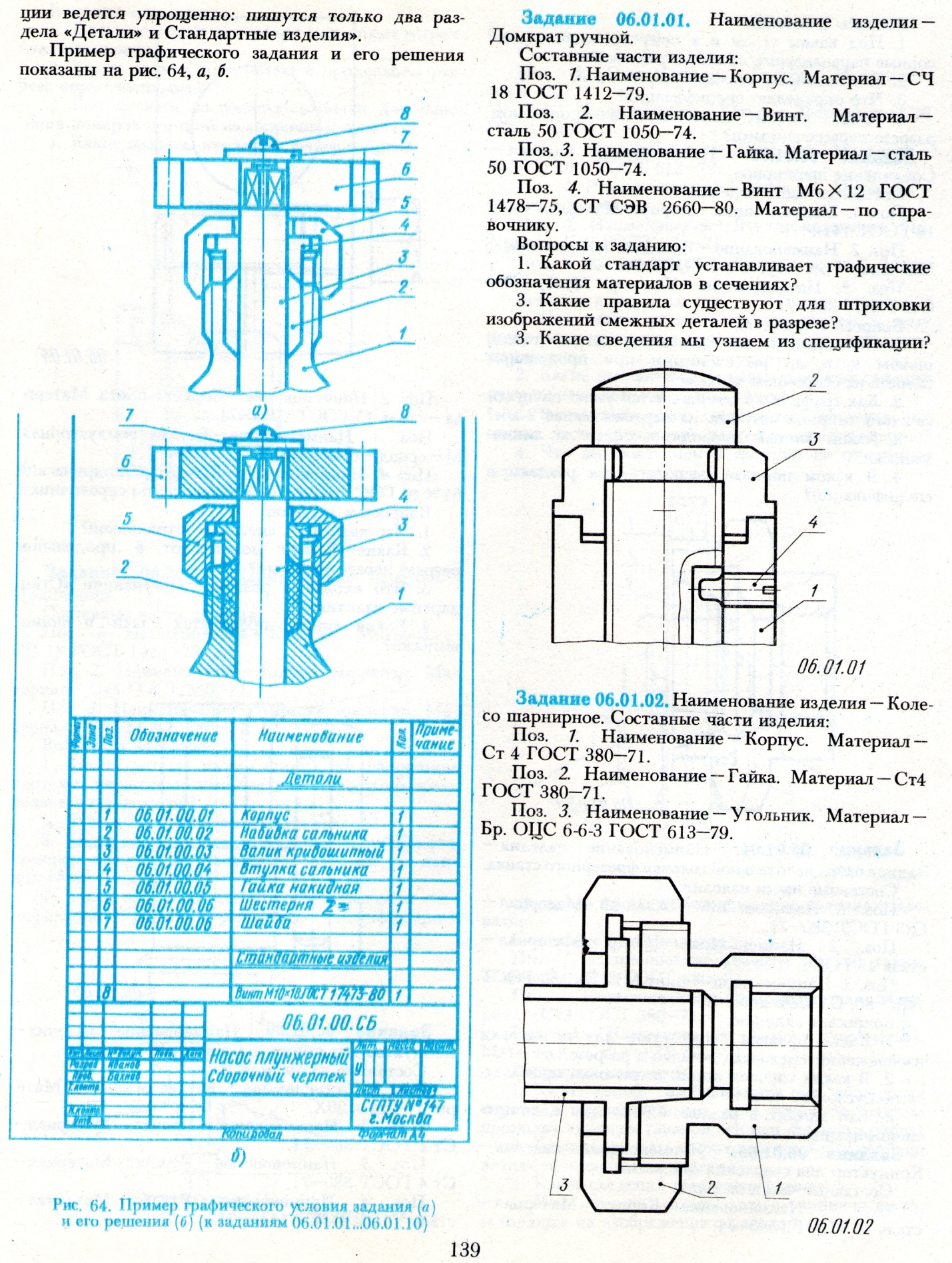

1.Наименование изделия – Домкрат ручной.
Составные части изделия:
Поз.1.Наименование – Корпус. Материал – СЧ18 ГОСТ1412-79.
Поз.2.Наименование – Винт. Материал – сталь 50 ГОСТ1050-74.
Поз.3.Наименование – Гайка. Материал – сталь 50 ГОСТ1050-74.
Поз.4.Наименование – Винт М6×12 ГОСТ1478-75.
2.Наименование изделия – Колесо шарнирное.
Составные части изделия:
Поз.1.Наименование – Корпус. Материал – Ст4 ГОСТ 380-71.
Поз.2.Наименование – Гайка. Материал - Ст4 ГОСТ 380-71.
Поз.3.Наименование – Угольник. Материал – БрОЦС 6-6-3 ГОСТ 613-79.

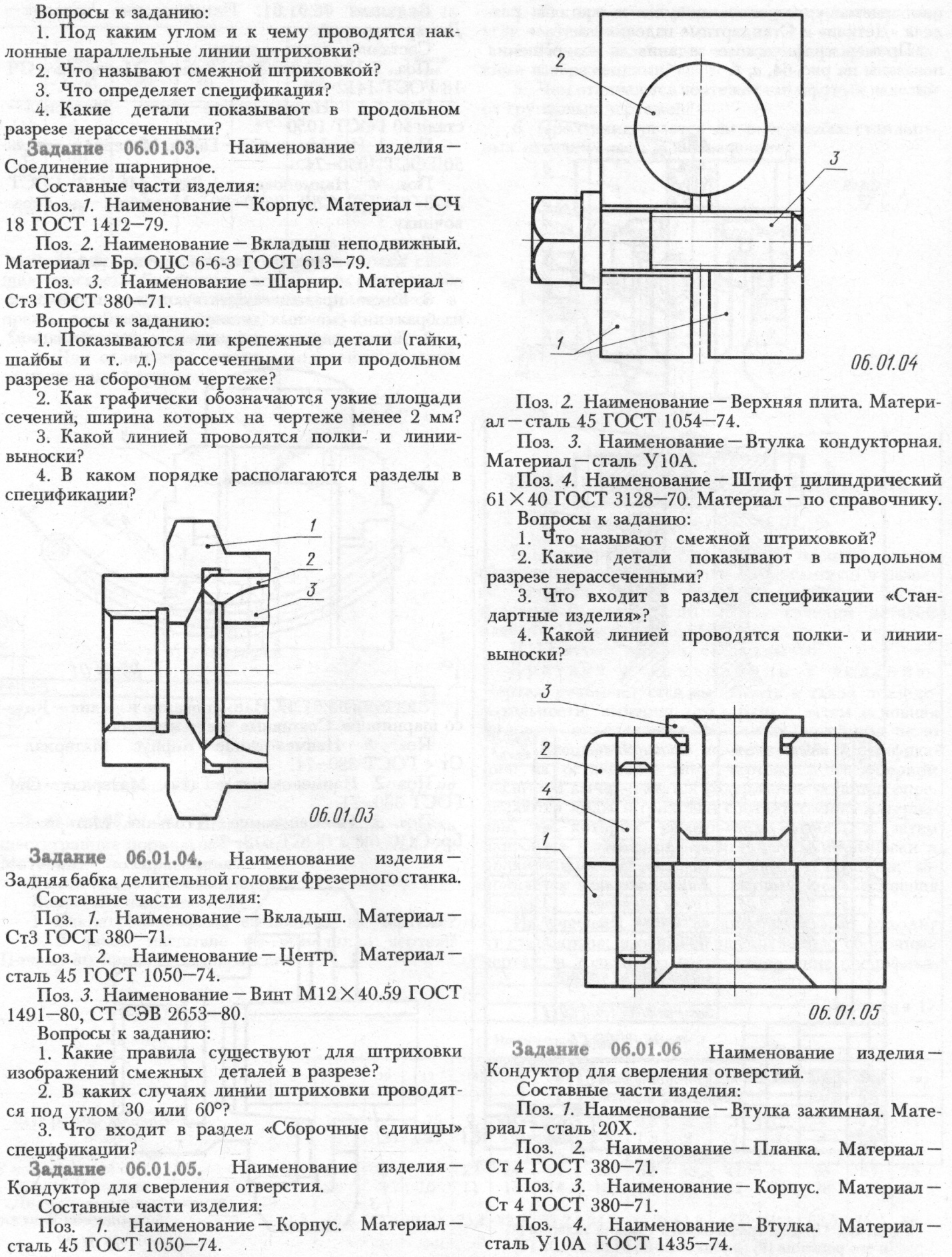

3.Наименование изделия – Соединение шарнирное.
Составные части изделия:
Поз.1.Наименование – Корпус. Материал – СЧ 18 ГОСТ 1412-79.
Поз.2.Наименование – Вкладыш неподвижный. Материал - БрОЦС 6-6-3 ГОСТ 613-79.
Поз.3.Наименование – Шарнир. Материал – Ст3 ГОСТ 380-71.
4.Наименование изделия – Задняя бабка делительной головки фрезерного станка.
Составные части изделия:
Поз.1.Наименование – Вкладыш. Материал - Ст3 ГОСТ 380-71.
Поз.2.Наименование – Центр. Материал – сталь 45 ГОСТ 1050-74.
Поз.3.Наименование – Винт М 12×40.59 ГОСТ 1491-80.
5.Наименование изделия – Кондуктор для сверления отверстия.
Составные части изделия:
Поз.1.Наименование – Корпус. Материал - сталь 45 ГОСТ 1050-74.
Поз.2.Наименование – Верхняя плита. Материал - сталь 45 ГОСТ 1050-74.
Поз.3.Наименование – Втулка кондукторная. Материал – сталь У10А ГОСТ 1435-74.
Поз.4.Наименование – Штифт цилиндрический 6×40 ГОСТ 3128-70.
6.Наименование изделия – Кондуктор для сверления отверстий.
Составные части изделия:
Поз.1.Наименование - Втулка зажимная. Материал – сталь 20Х.
Поз.2.Наименование – Планка. Материал – Ст4 ГОСТ 380-71.
Поз.3.Наименование – Корпус. Материал - Ст4 ГОСТ 380-71.
Поз.4.Наименование – Втулка. Материал – сталь У10А ГОСТ 1435-74.

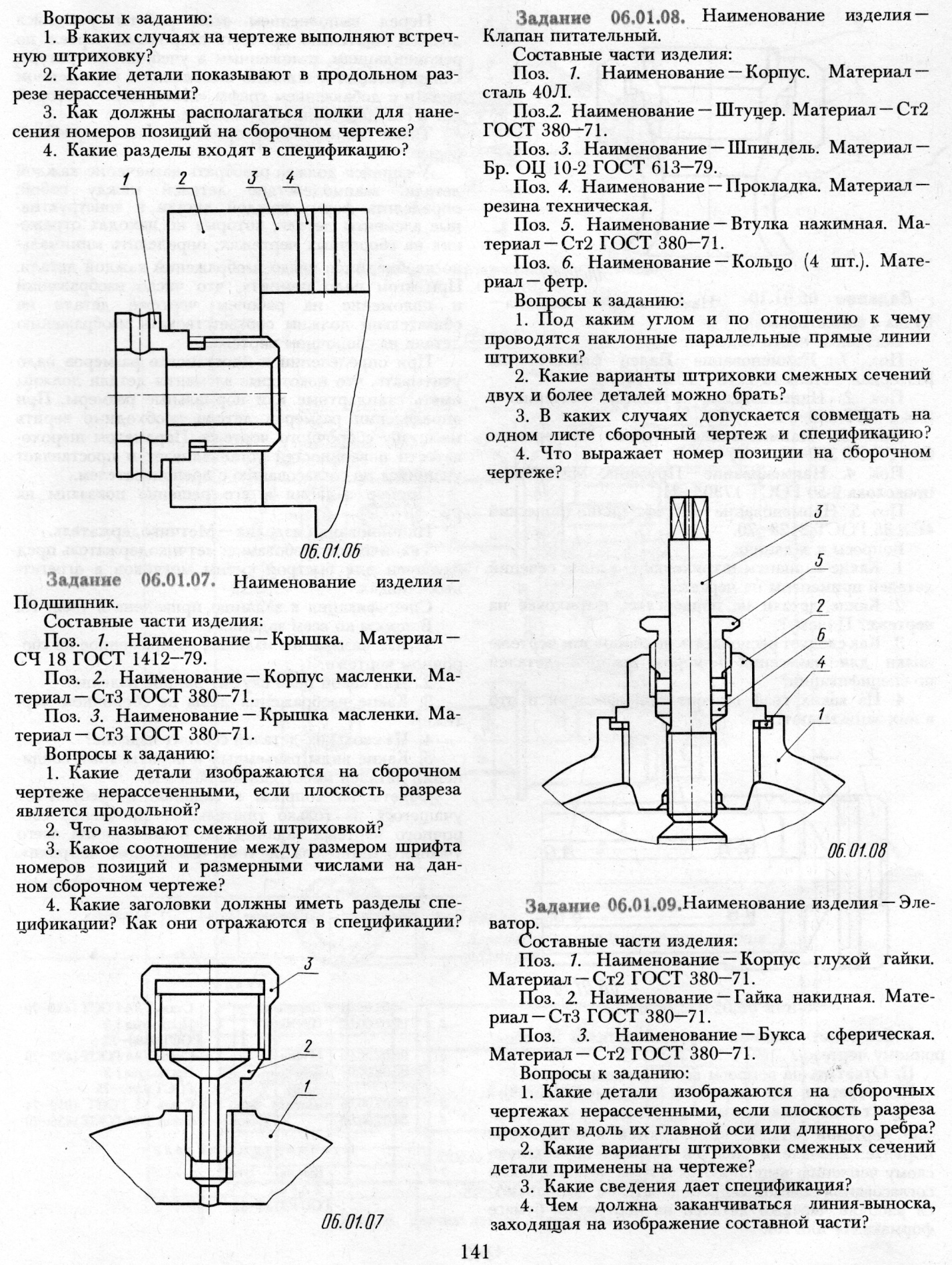

7.Наименование изделия – Подшипник.
Составные части изделия:
Поз.1.Наименование – Крышка. Материал – СЧ 18 ГОСТ 1412-79.
Поз.2.Наименование – Корпус масленки. Материал - Ст3 ГОСТ 380-71.
Поз.3.Наименование – Крышка масленки. Материал - Ст3 ГОСТ 380-71.
8.Наименование изделия – Клапан питательный.
Составные части изделия:
Поз.1.Наименование – Корпус. Материал – сталь 40Л.
Поз.2.Наименование – Штуцер. Материал – Ст2 ГОСТ 380-71.
Поз.3.Наименование – Шпиндель. Материал – БрОЦ 10-2 ГОСТ 613-79.
Поз.4.Наименование – Прокладка. Материал – резина техническая.
Поз.5.Наименование – Втулка нажимная. Материал - Ст2 ГОСТ 380-71.
Поз.6.Наименование – Кольцо (4 шт.). Материал – фетр.
9.Наименование изделия – Элеватор.
Составные части изделия:
Поз.1.Наименование – Корпус глухой гайки. Материал - Ст2 ГОСТ 380-71.
Поз.2.Наименование – Гайка накидная. Материал – Ст3 ГОСТ 380-71.
Поз.3.Наименование – Букса сферическая. Материал - Ст2 ГОСТ 380-71.
10.Наименование изделия – Ручка с фиксатором.
Составные части изделия:
Поз.1.Наименование – Палец фиксаторный. Материал – сталь 45
ГОСТ 1050-74.
Поз.2.Наименование – Рукоятка. Материал – Ст4 ГОСТ 380-71.
Поз.3.Наименование – Трубка. Материал - Ст4 ГОСТ 380-71.
Поз.4.Наименование – Пружина. Материал – проволока 2-50 ГОСТ 17305-71.
Поз.5.Наименование – Штифт цилиндрический 4×35 ГОСТ 3128-70.
