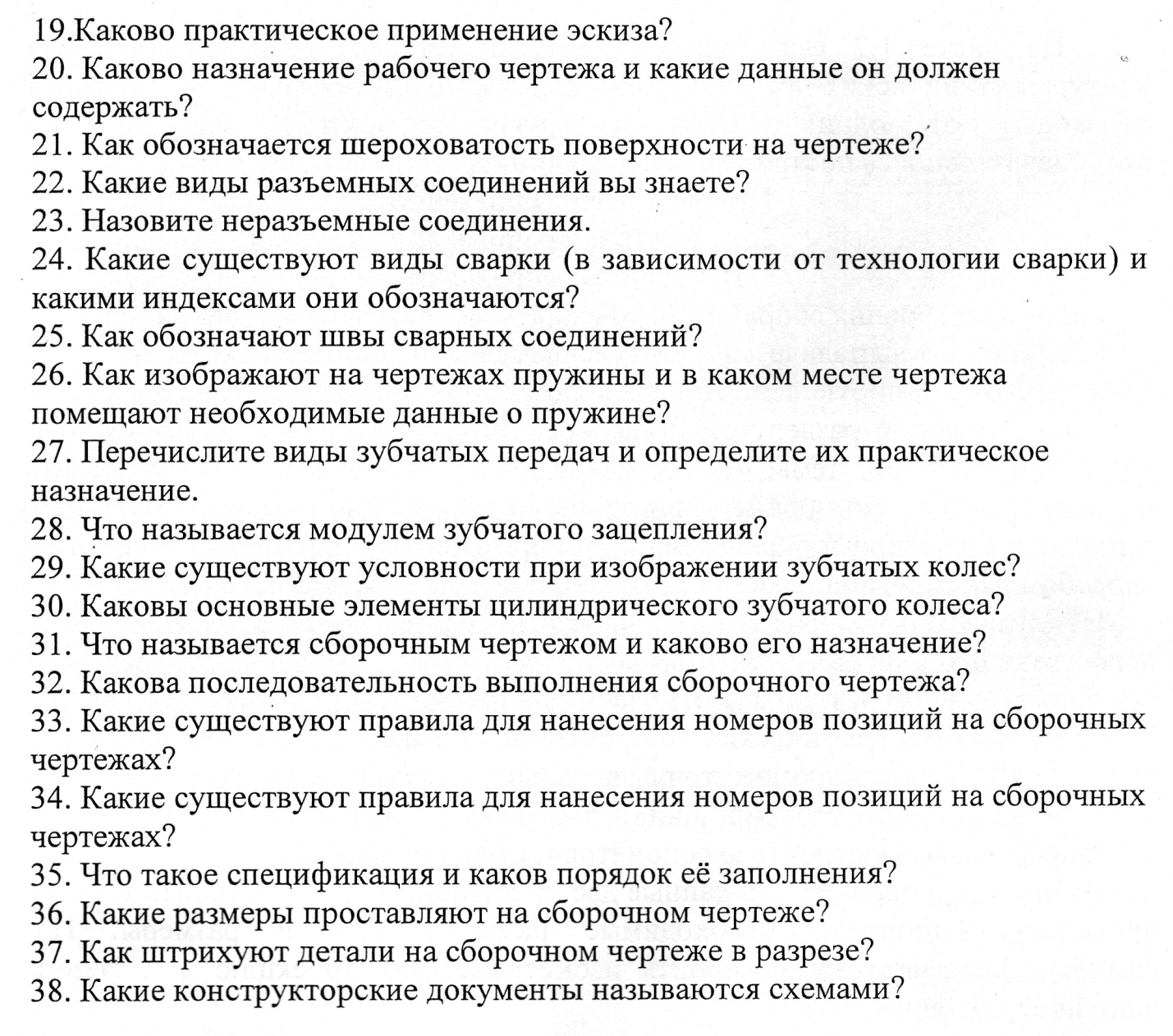

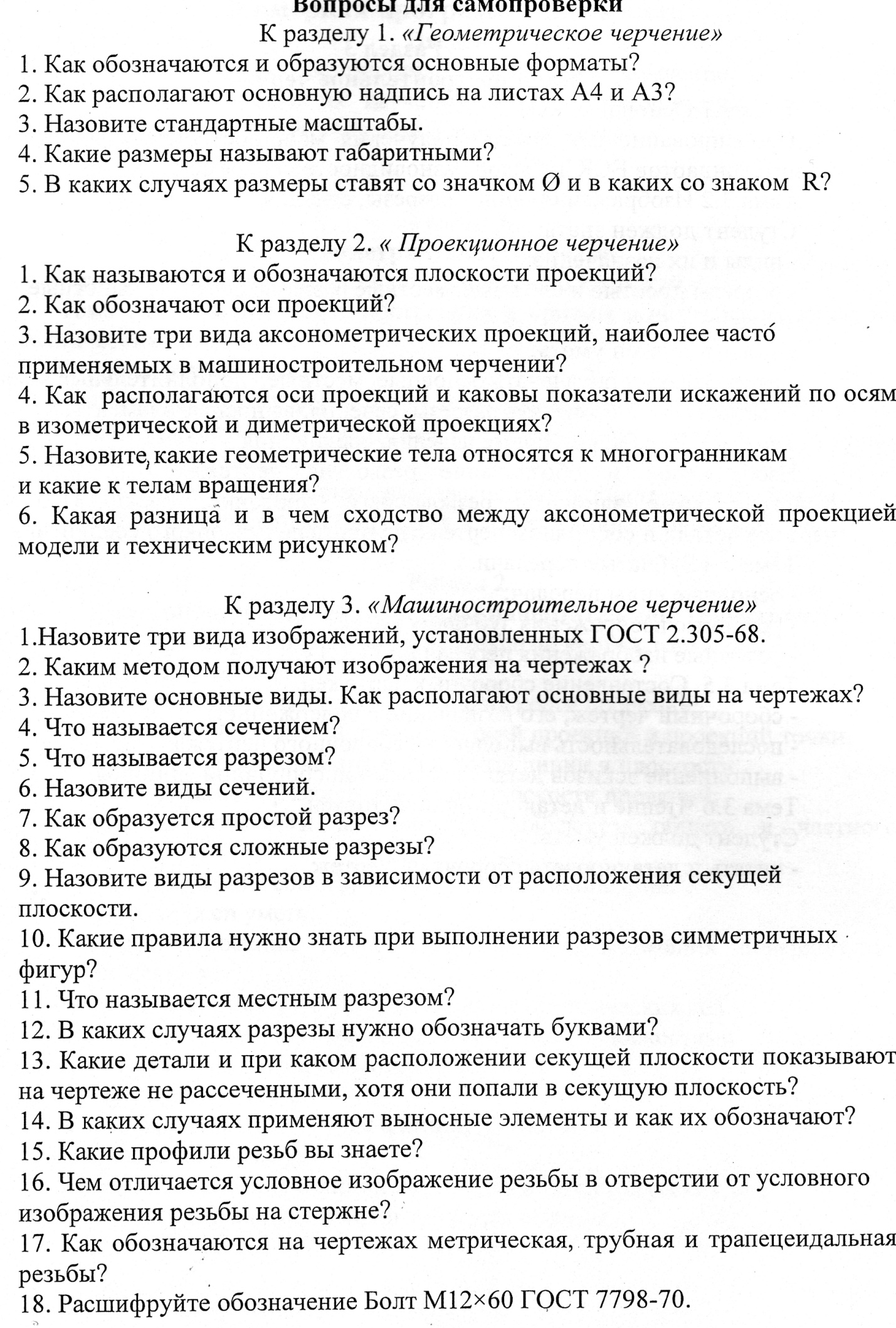

Вопросы для самоконтроля
Задания для контрольной работы
Контрольная работа выполняется на форматах А3 и А4. Все изображения и надписи выполняют карандашом. Перечень листов:
Геометрическое черчение:
Лист 1. Титульный лист (А3);
Лист 2. Контуры деталей (А3);
Проекционное черчение (основы начертательной геометрии):
Лист 3. Проекции геометрических тел (А3);
Лист 4. Разрезы (А3);
Машиностроительное черчение:
Лист 5. Рабочий чертеж детали (А4);
Лист 6. Сборочный чертеж и спецификация (2 формата А4).
Лист 1. Титульный лист

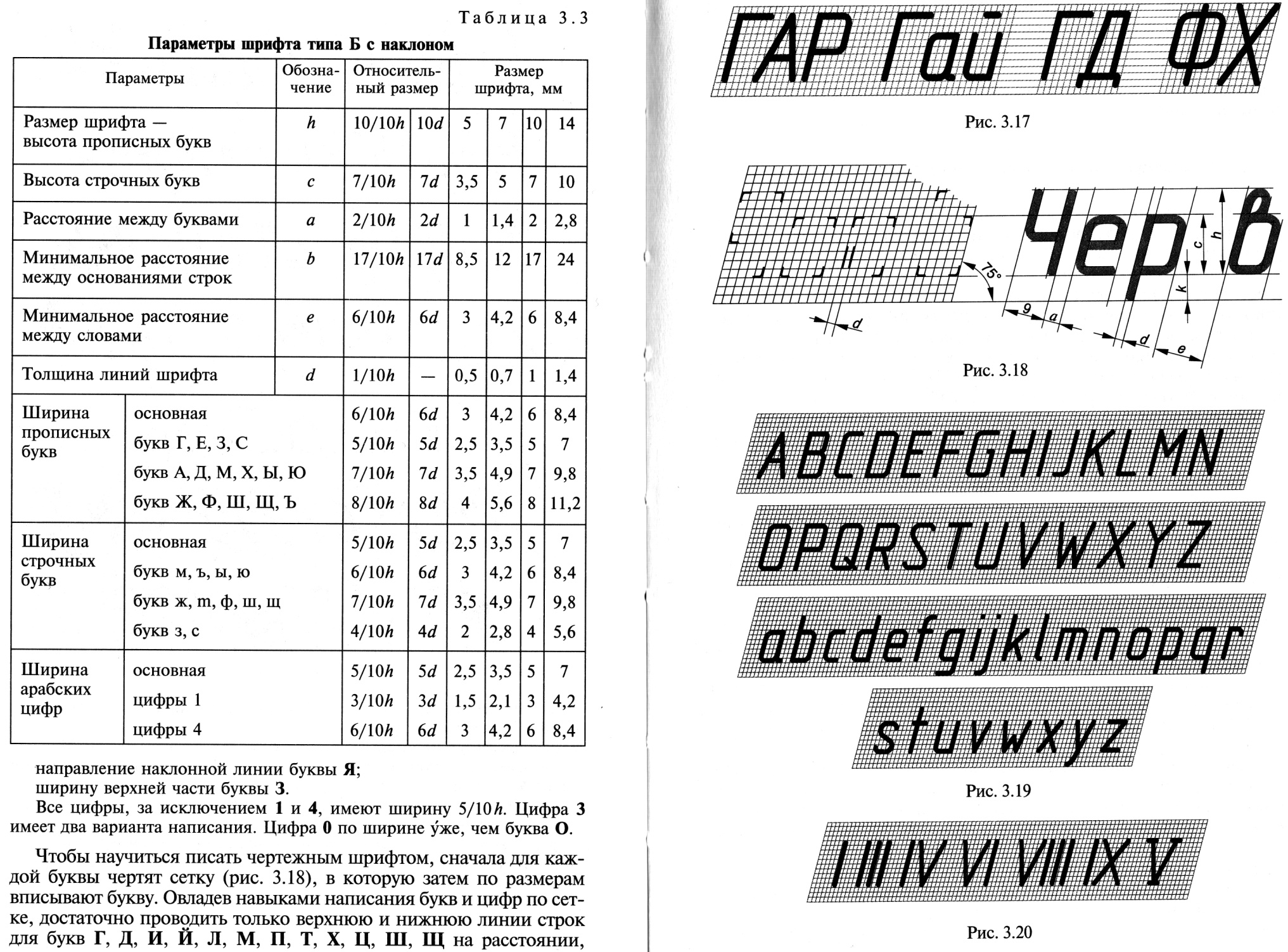

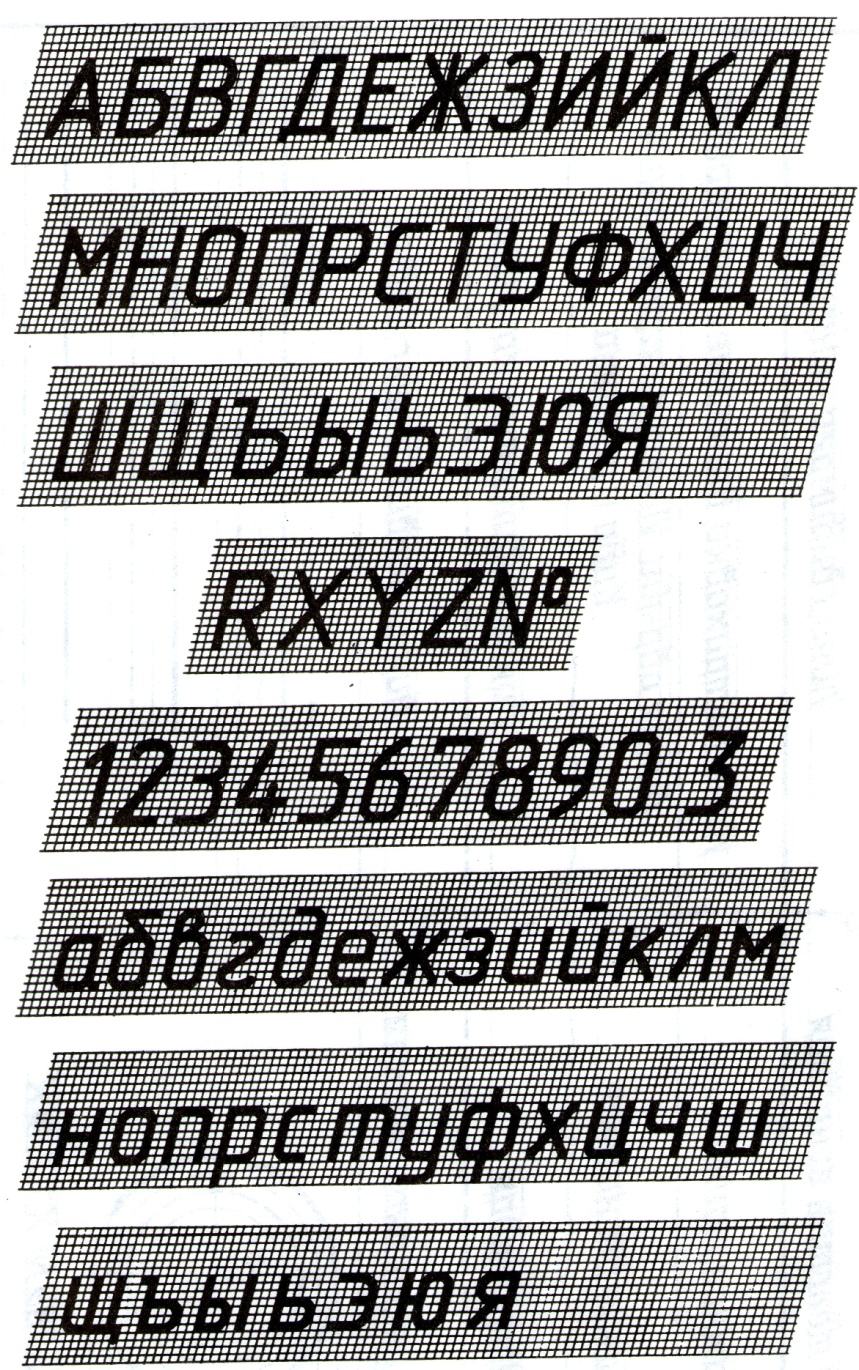

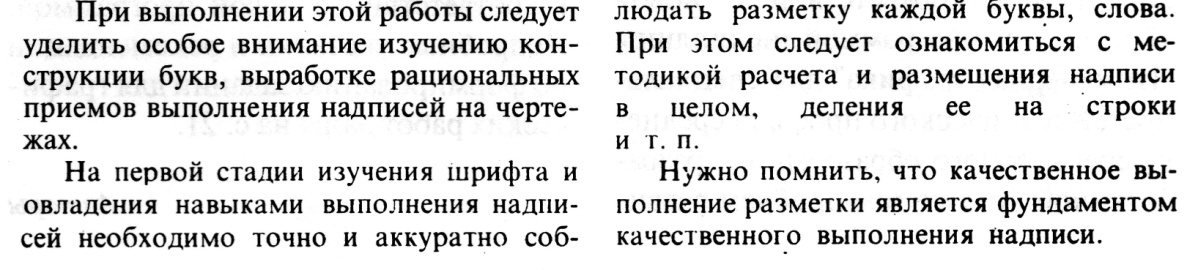

Вычертить рамку и заполнить титульный лист стандартным шрифтом типа Б с наклоном (см. образец):
ГАОУ СПО СО «Горнозаводской политехникум»
Инженерная графика
КОНТРОЛЬНАЯ РАБОТА №1
Чертил ___________________ Группа ТМ_______
Проверила Холодилина А.Н.
Нижний Тагил
2013
На листе 1 выполняется рамка и заполняется титульная страница стандартным шрифтом типа Б с наклоном (см. образец):

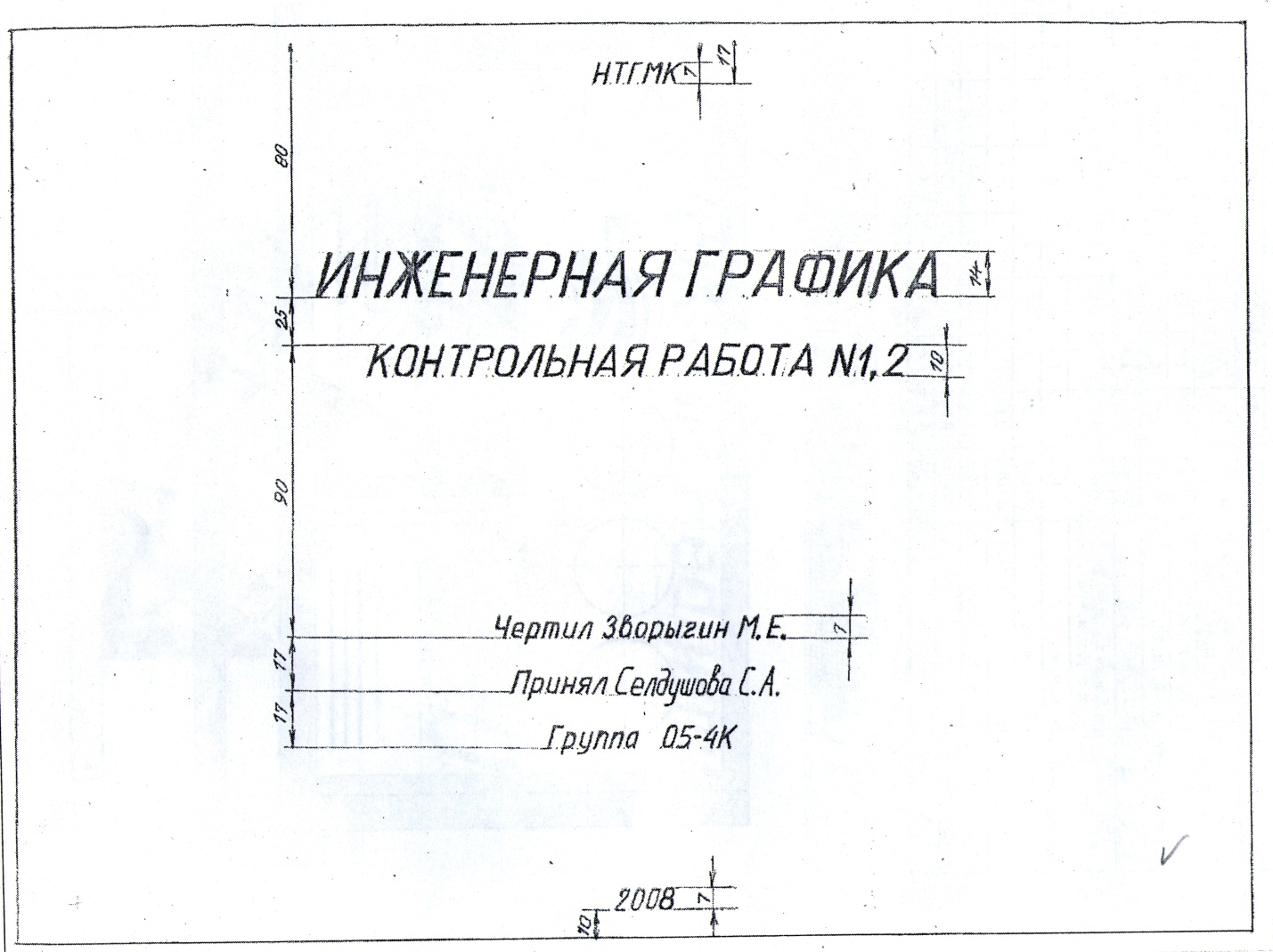

Размеры для заполнения титульного листа можно взять с образца, приведенного ниже:
Лист 2. Контуры деталей
На формате А3 вычертить контуры 2 деталей. При вычерчивании контуров технических деталей приходится применять геометрические построения и выполнять сопряжения (плавные переходы от одних линий к другим). Обратить внимание на последовательность построения сопряжений:
1.Найти центр сопряжения;
2.Найти точки сопряжения (точки касания);
3.Выполнить сопряжение.
Линии построения центров сопряжений сохранять на чертеже в тонких линиях (см. образец):

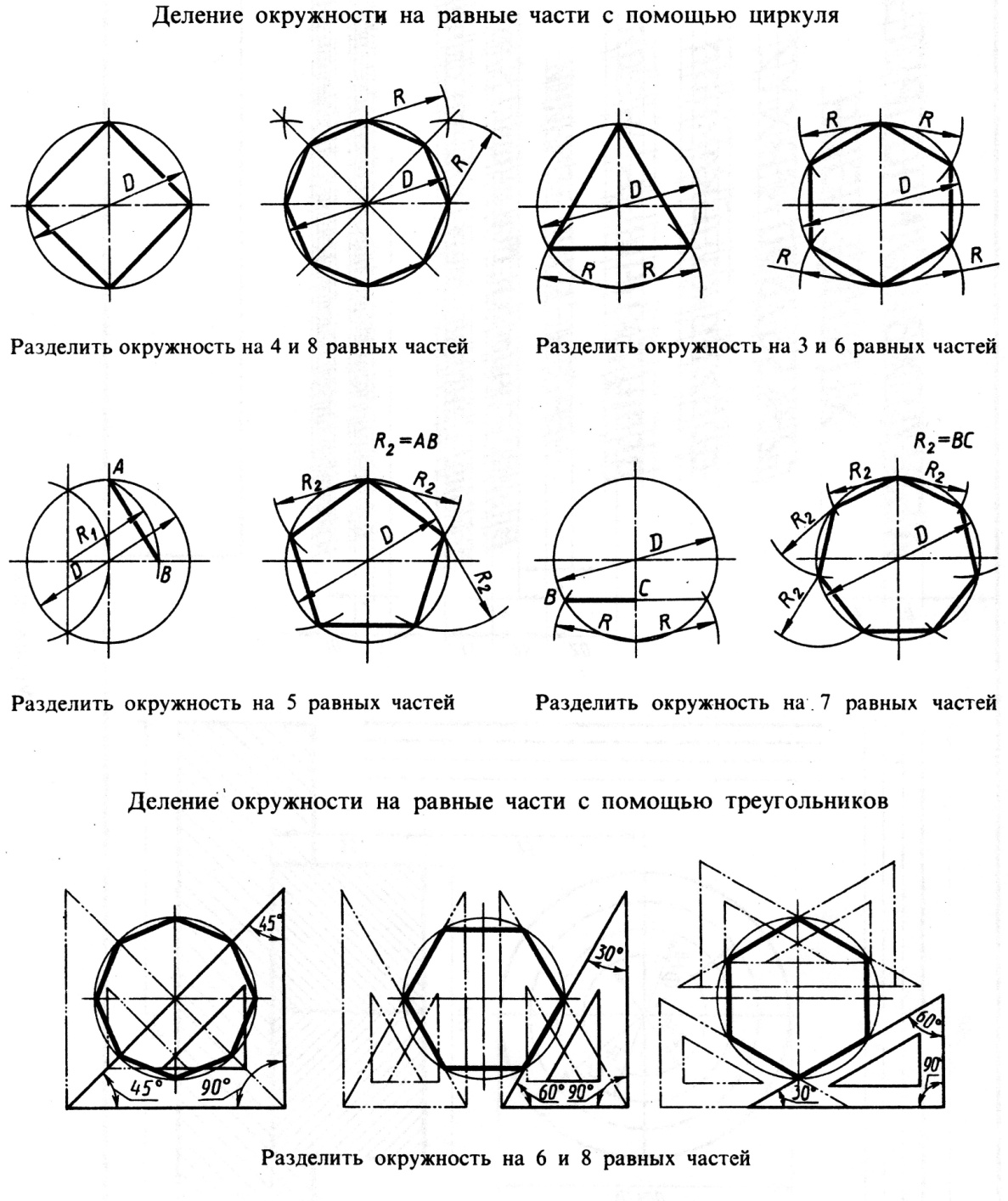

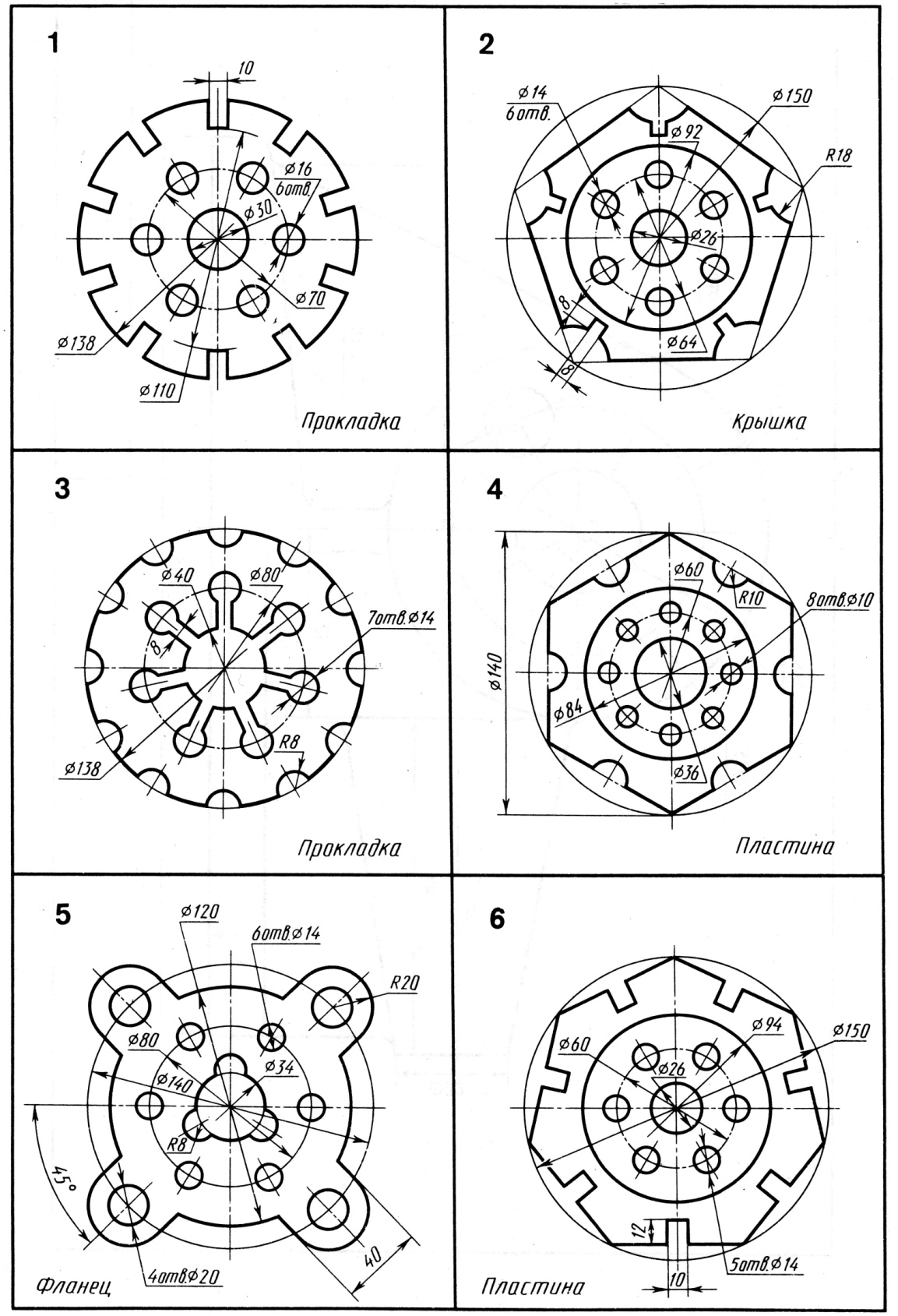

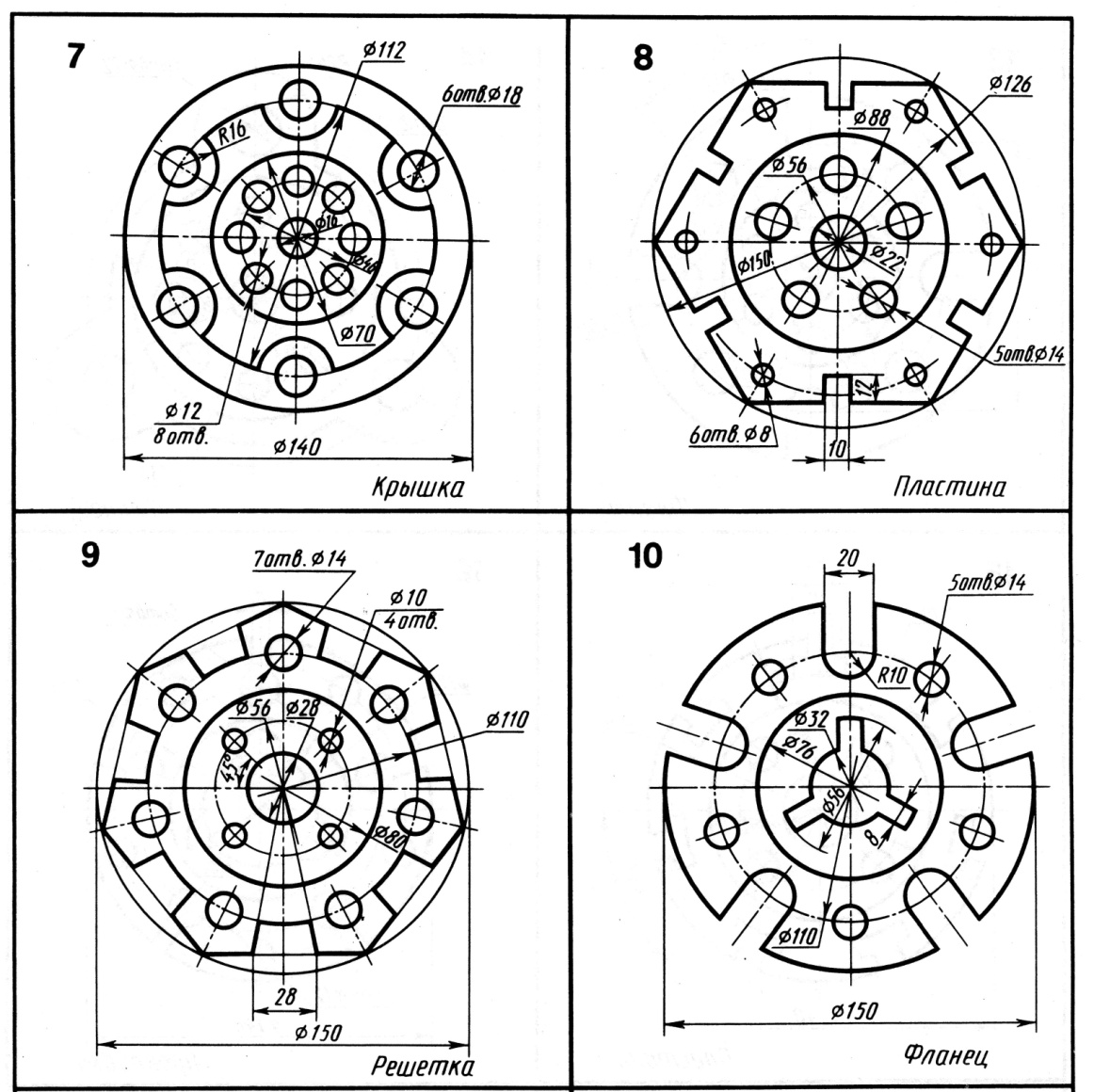

Варианты чертежей деталей с применением геометрических построений:

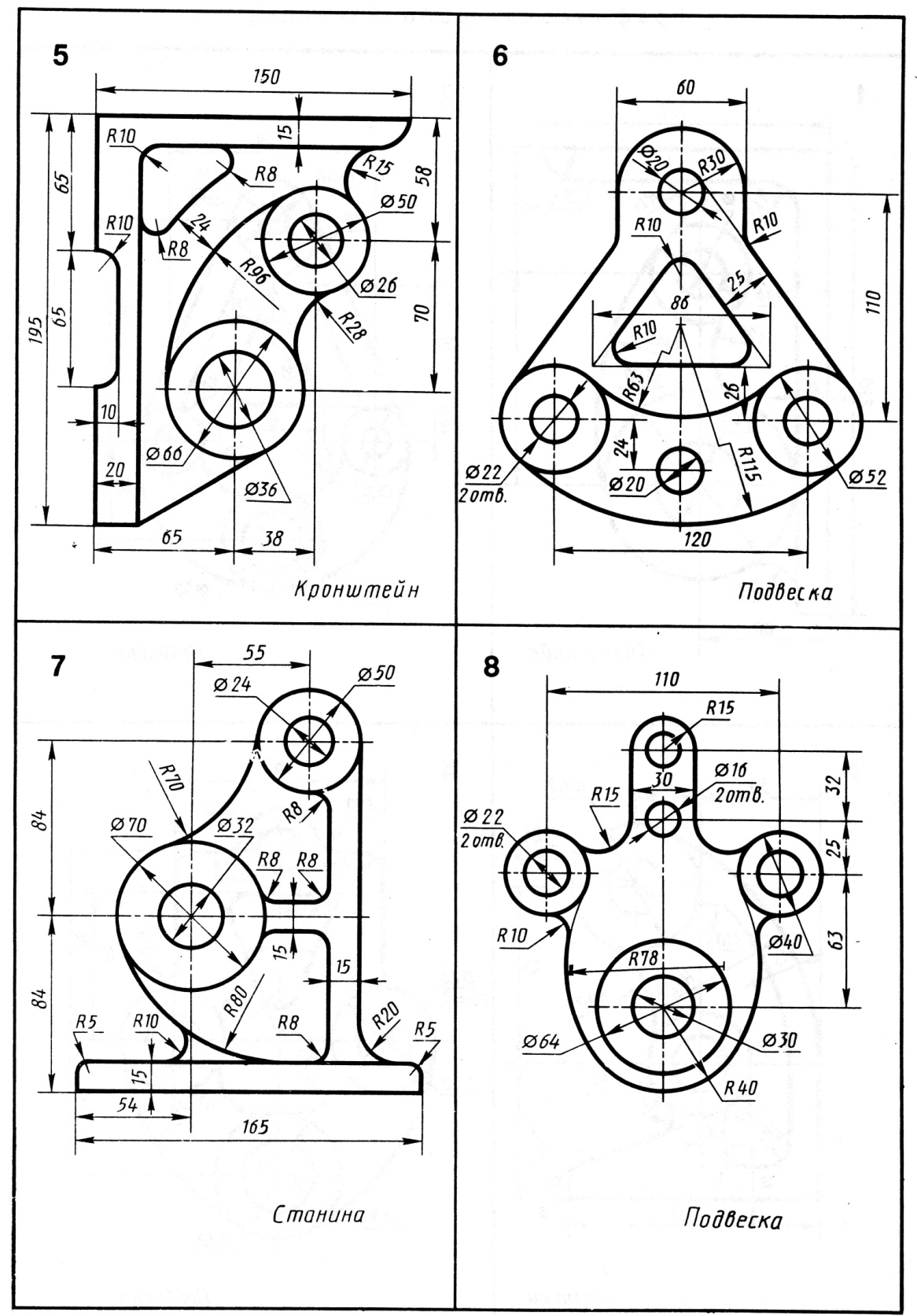

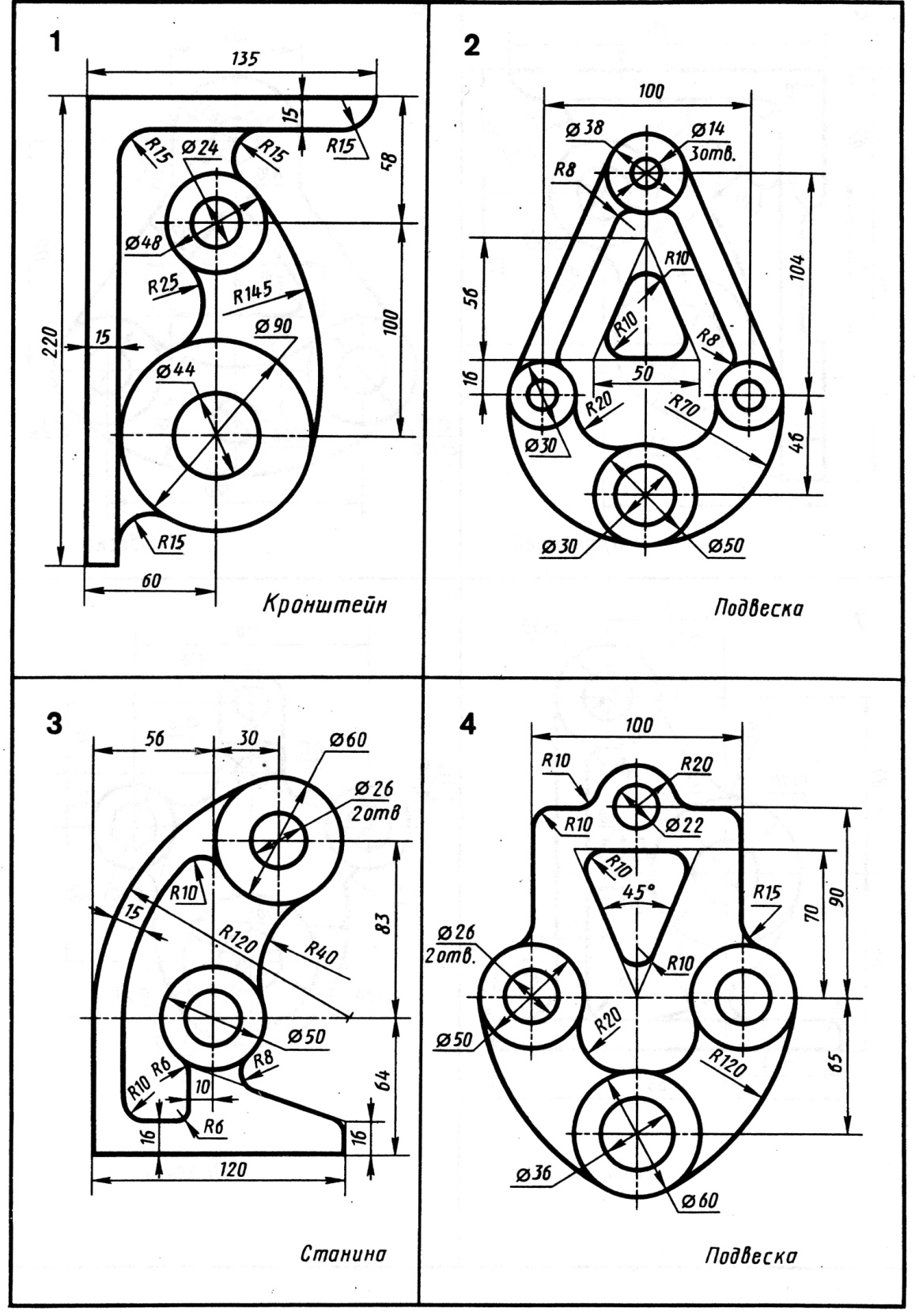

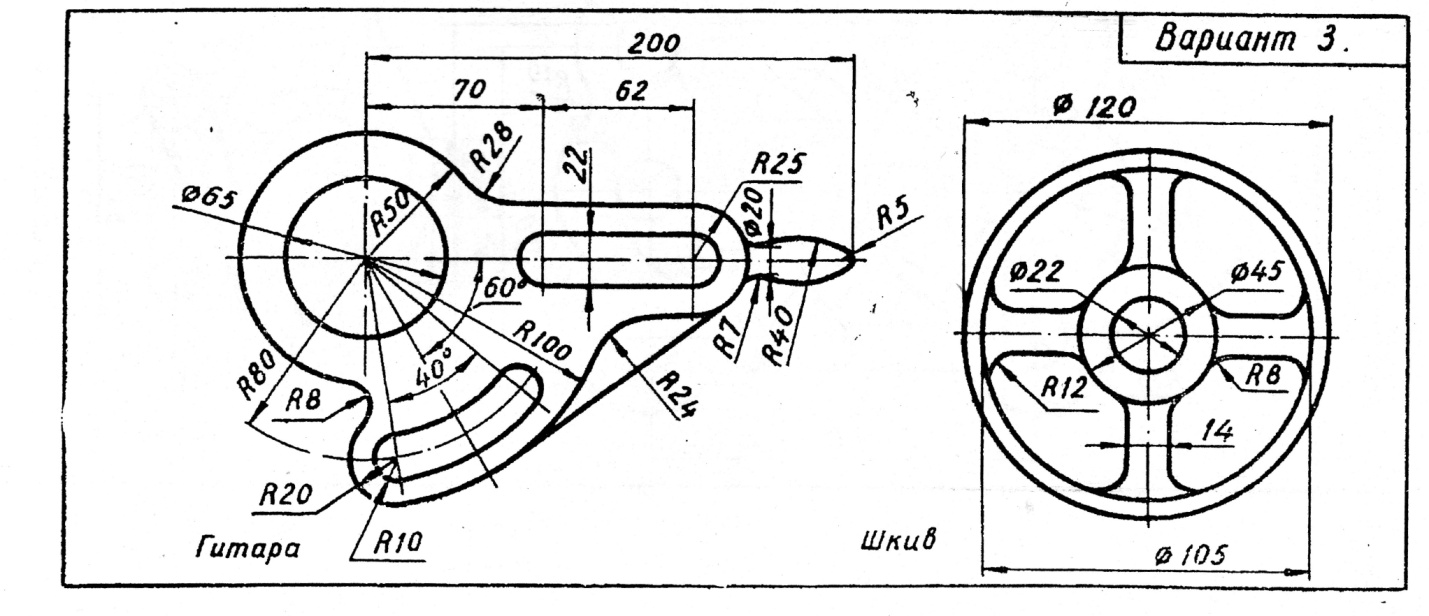

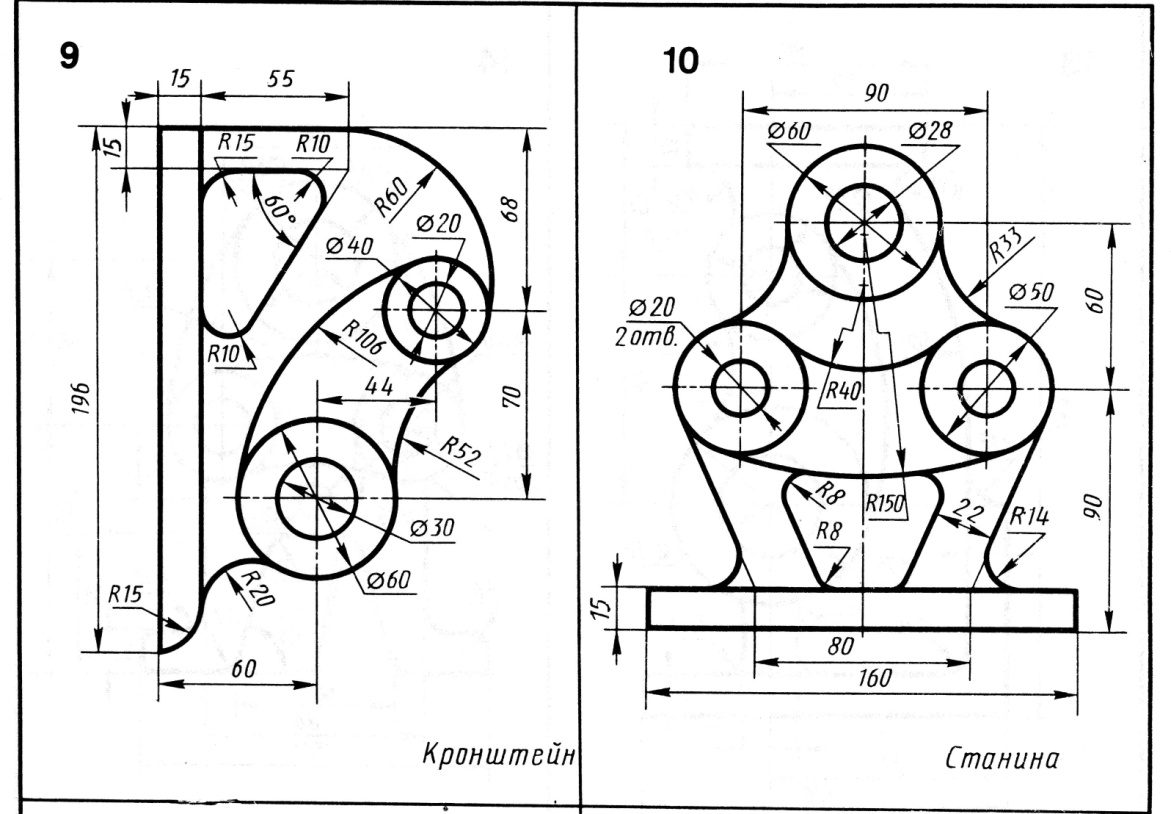

Варианты чертежей деталей с построением сопряжений:

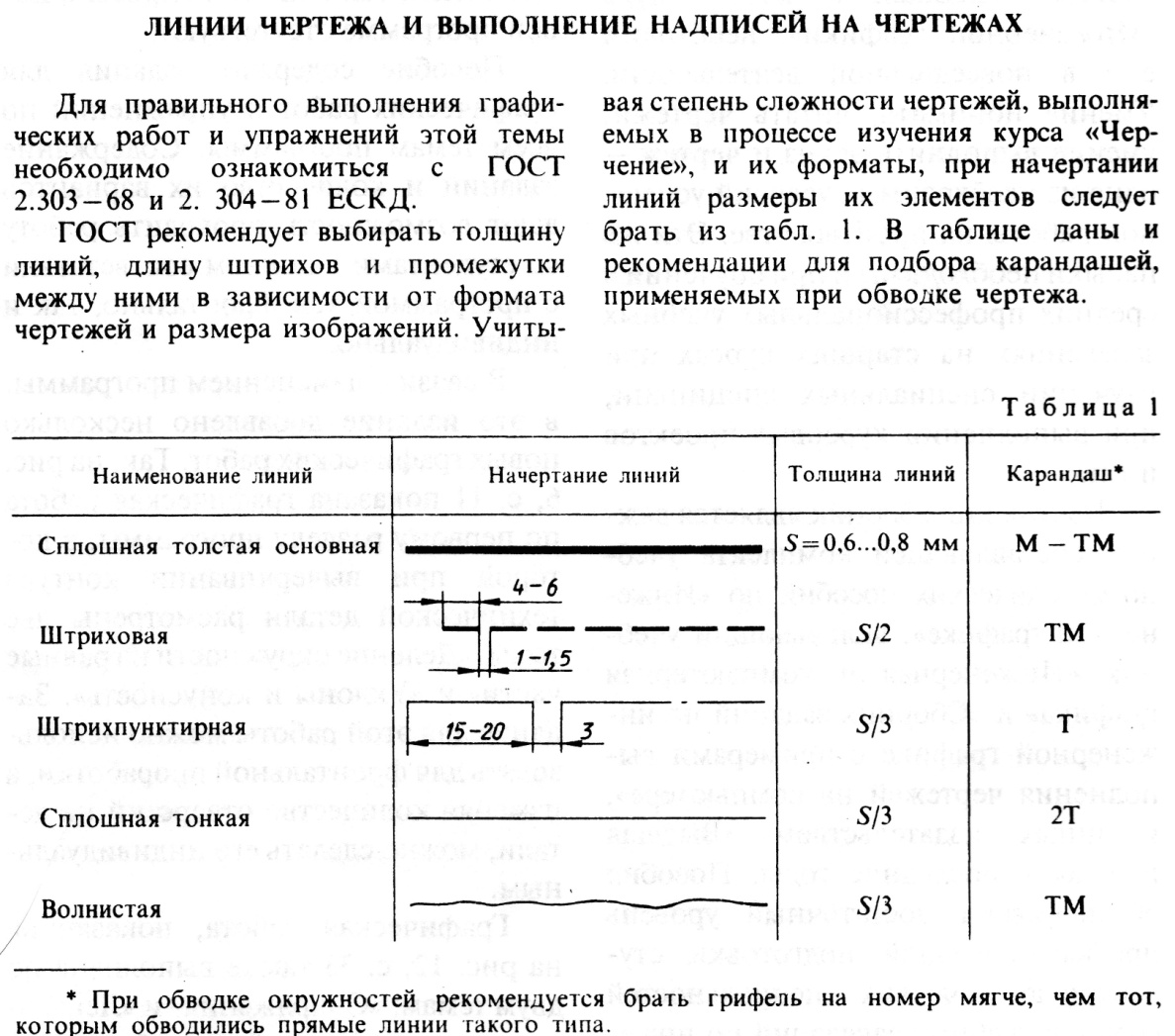

При выполнении контрольной работы рекомендуется использовать следующие типы линий:

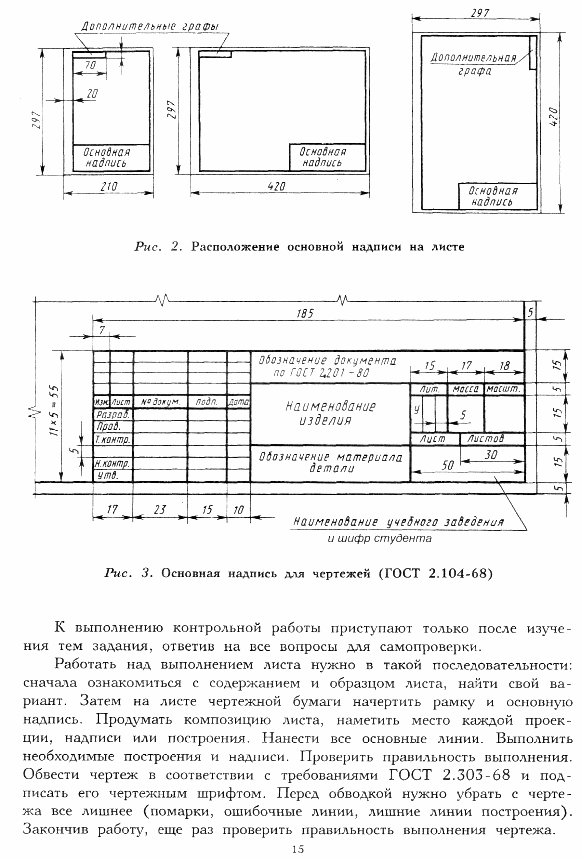

Основная надпись заполняется карандашом, чертежным шрифтом:
1 – название детали или название работы (например - Контуры деталей);
2 – обозначение документа: ИГ.КР№1.ПЧ - 01 (ИГ - Инженерная графика; КР№1 - контрольная работа №1; ГЧ – геометрическое черчение, ПЧ - проекционное черчение, МЧ – машиностроительное черчение; номер варианта);
3 – обозначение материала, из которого изготовлена деталь;
4 – не заполняется;
5 – масса детали;
6 – масштаб, в котором выполнен чертеж;
7 – порядковый номер листа в альбоме чертежей;
8 – общее число листов в альбоме чертежей;
9 – группа (например – ТМ 2/3);
10,11, 12 – фамилия студента, подпись, дата сдачи чертежа.

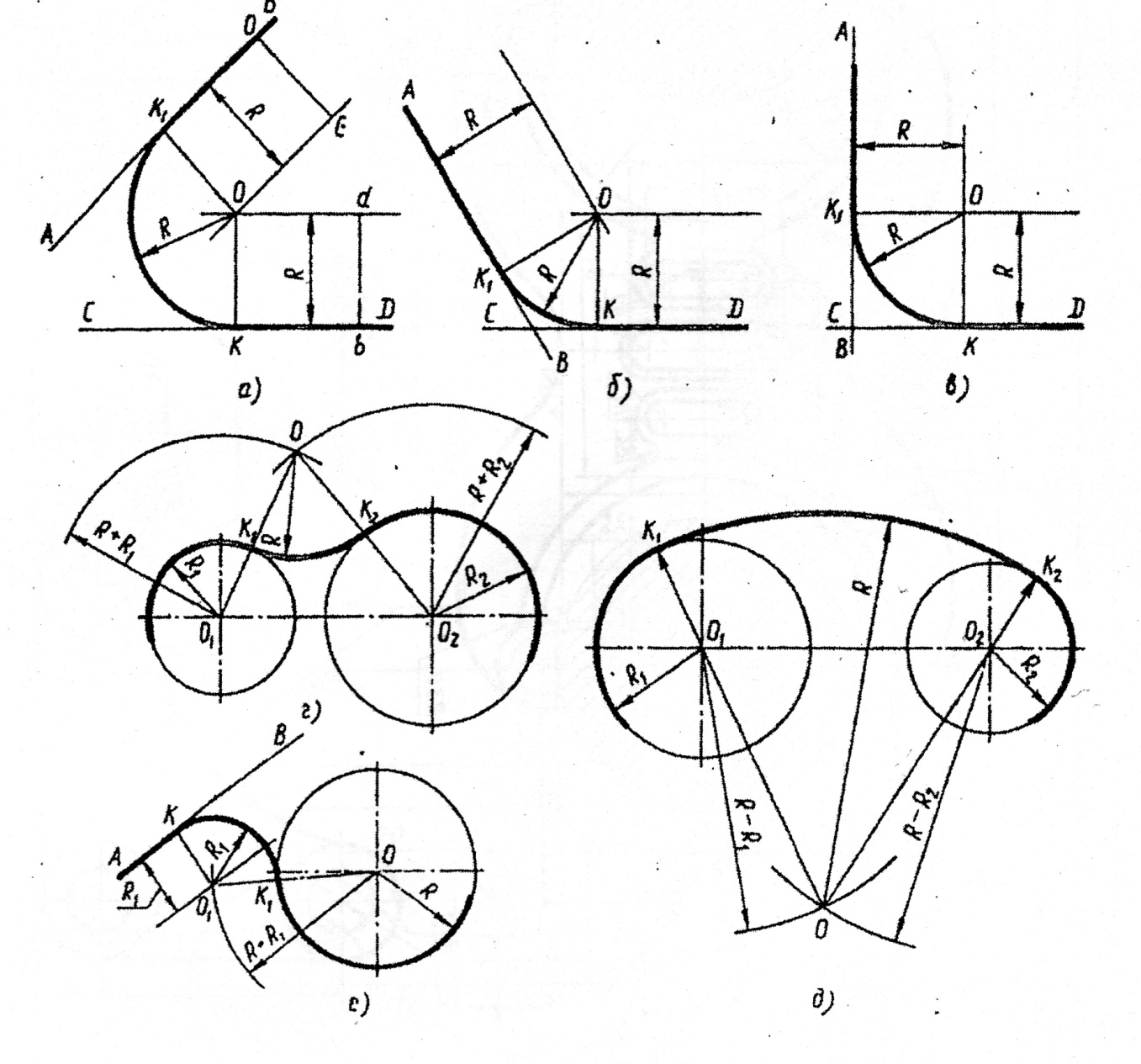

Построение сопряжений: а, б, в – пересекающихся прямых; г, д – двух заданных окружностей; е – прямой и окружности.
