13. Карданная передача
Карданная передача предназначена для передачи крутящего момента от ведомого вала коробки передач или раздаточной коробки к ведущему валу главной передачи. Ее применение связано с тем, что изменяется взаимное положение осей валов трансмиссии, и они не лежат на одной прямой.
На автомобиле коробка передач 1 (рис.13.1,а) (или раздаточная коробка), установлена выше ведущего моста 7, в результате чего ось карданного вала 5, передающего крутящий момент, расположена под некоторым углом к горизонтали. Ведущий мост подвешен к раме при помощи рессор, а коробка передач соединена с ней неподвижно. Когда при прогибе рессор изменяется положение моста относительно рамы, изменяется и угол наклона карданного вала 5.

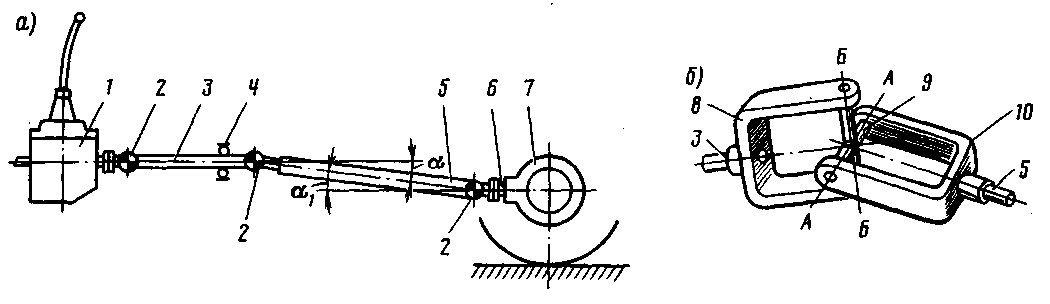

Рис.13.1. Схема карданной передачи: а - с шарнирами;
б - шарнир неравных угловых скоростей
Предусмотрены три составных элемента карданной передачи: карданные шарниры 2, карданные валы 3 и 5 и промежуточная опора 4. Карданный шарнир представляет собой сочленение, при помощи которого вращение передается с одного вала на другой при изменяющемся угле наклона между валами. Равенство углов и 1 между осью вала 5 и осями валов 3 и 6 является одним из условий равномерного вращения вала 6 главной передачи ведущего моста 7.
13.1. Карданные шарниры неравных угловых скоростей
Простейший карданный шарнир состоит из двух вилок 8 и 10 (см.рис.13.1,б), укрепленных на валах 3 и 5, и крестовины 9 с шипами, входящими в отверстия вилок и соединяющими шарнирно валы. В жестком шарнире неравных угловых скоростей вилка 10 поворачивается относительно оси А–А и одновременно с крестовиной поворачивается относительно оси Б–Б, обеспечивая передачу вращения от одного вала к другому при изменении угла между осями валов. В таком шарнире при равномерном вращении ведущей вилки 8 ведомая вилка 10 вращается неравномерно: в течение одного оборота она дважды обгоняет ведущую вилку и дважды отстает от нее. Дополнительные нагрузки, возникающие в результате этого, вызывают изнашивание деталей шарнирного соединения и узлов трансмиссии.
Неравномерность вращения возникает в случае взаимного расположения валов под углом при наличии одного кардана неравной угловой скорости. Точка Б (см.рис.13.1,б), лежащая на вертикально расположенном шипе, при вращении вала 3 опишет окружность в вертикальной плоскости. Соответствующая точка на горизонтальном шипе, связанном с вилкой вала 5, при этом опишет такую же окружность, расположенную в плоскости, наклоненной под углом к вертикальной плоскости. Ось, проходящая через центр крестовины перпендикулярно плоскости валов, является линией пересечения плоскостей перемещения шипов. Таким образом, при вращении валов крестовина качается на шипах в пределах угла , что и вызывает неравномерность вращения вала 5 при равномерном вращении вала 3. При любом положении валов
,
(13.1)
где 1 и 2 - углы поворота соответственно ведущей и ведомой вилок кардана.
Угловые скорости соответственно определяются:
и
.
Дифференцируя приведенное выше выражение (13.1), получим
,
откуда
.
Используя выражение (13.1), исключим из равенства угол 2 , тогда
.
Наибольшее значение отношения 2/1, характеризующее неравномерность вращения, соответствует наименьшему значению знаменателя, получающемуся при 1 = 0°, 180°, 360° и т.д. При этом
.
Наименьшее значение отношения 2/1 получается при 1 = 90°, 270° и т.д. При этом
.
Чтобы устранить неравномерность вращения, используют два одинаковых карданных шарнира. Неравномерность, вызываемая одним карданным шарниром, компенсируется неравномерностью другого при условии, что вилки должны лежать в одной плоскости и должны быть расположены на противоположных концах карданного вала. Однако и при двух карданных шарнирах угол между осями валов не должен превышать 23°.
В результате прогиба рессор при движении автомобиля расстояние между коробкой передач и задним мостом изменяется, поэтому на валу одну из вилок карданного шарнира устанавливают на шлицах, чтобы длина карданного вала также могла изменяться.
Наряду с жесткими шарнирами неравных угловых скоростей в карданных передачах легковых автомобилей применяют и мягкие карданные шарниры, имеющие упругий элемент в виде муфты из эластичного материала. Упругая деформация такого элемента позволяет не только передавать крутящий момент между валами, пересекающимися под углом 2…5°, но и защищает трансмиссию от жестких ударов.
Например, карданная передача автомобилей ВАЗ-2105,-2107 и др. состоит из переднего и заднего карданных валов, промежуточной опоры и трех шарниров. Передний шарнир представляет собой упругий элемент, соединяющий ведомый вал коробки передач с передним валом карданной передачи.
