5.2. Приборы смазочной системы
Шестеренный масляный насос служит для создания давления масла в системе и подачи его к трущимся поверхностям деталей.
Насос состоит из корпуса 5 (рис.5.2,а), в котором установлены ведущая и ведомая шестерни. Ведомая шестерня свободно вращается на оси 7, а ведущая жестко закреплена на валу 8 с шестерней, находящейся в зацеплении с винтовой шестерней 9 привода. В корпусе насоса установлен редукционный клапан 2. Такая конструкция характерна для насосов автомобилей «Москвич» и ЗАЗ-968М, ВАЗ-2105.

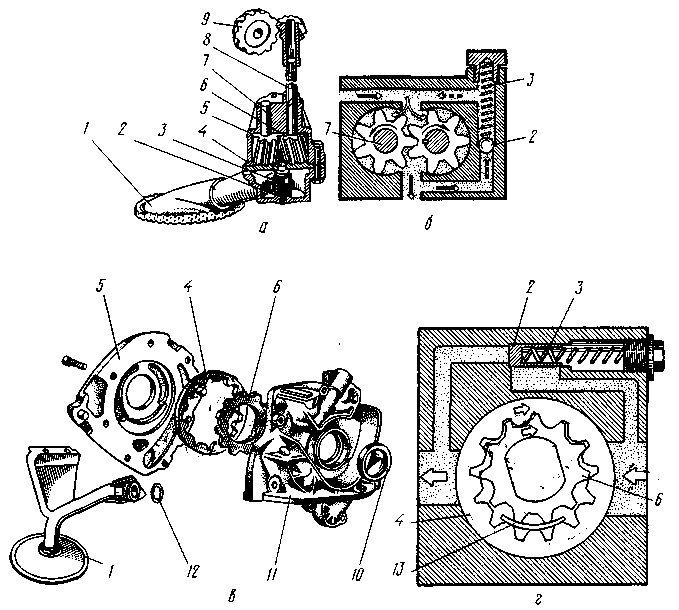

Рис. 5.2. Шестеренный масляный насос:
а – двигателя ВАЗ-2105; б – схема работы насоса и редукционного клапана; в – детали насоса с внутренним зацеплением шестерен двигателя ВАЗ-2108; г – схема работы насоса с внутренним зацеплением шестерен; 1 – шестерня привода; 2 – вал привода; 3 – ось ведомой шестерни; 4 – ведущая шестерня; 5 – корпус насоса; 6 – ведомая шестерня; 7 – пружина клапана; 8 – редукционный клапан; 9 – маслоприемник; 10 – резиновое уплотнительное кольцо; 11 – крышка насоса; 12 – передний сальник коленчатого вала; 13 – серповидный выступ между шестернями
Для снижения потери мощности на привод насоса и повышения его производительности (см.рис.5.2,в) на двигателе ВАЗ-2108 предусмотрено внутреннее зацепление шестерен 6 и 4 насоса. Ведущая шестерня 4 крепится на коленчатом валу. Также привод непосредственно от коленчатого вала получает насос в двигателе автомобиля «Москвич».
При вращении шестерни они своими зубьями захватывают масло, которое поступает к насосу через сетчатый фильтр маслоприемника, и гонят его по стенкам корпуса в выходное отверстие и далее под давлением по каналу в масляный фильтр (см.рис.5.2,б).
На двигателе ВАЗ-2108 вращающиеся шестерни засасывают масло во впускную полость, впадинами зубьев перегоняют его в нагнетательную полость (см.рис.5.2,г) и далее – в масляный фильтр. Производительность насоса возрастает с увеличением частоты вращения коленчатого вала двигателя, давление повышается, и насос подает больше масла, чем необходимо для работы двигателя. В этот момент открывается редукционный клапан 8 и пропускает часть масла обратно во впускную полость насоса, предупреждая дальнейшее повышение давления в смазывающей системе.
Величина давления клапана устанавливается на заводе и составляяет 4,5 кгс/см2 (ВАЗ и «Москвич»), при эксплуатации клапан регулировке не подлежит.
Масляный фильтр (маслоочиститель) предназначен для очистки масла от продуктов износа и других загрязнений и представляет собой фильтр, через который проходит все масло, подаваемое насосом. Такие фильтры называются полнопоточными.
Неразборный полнопоточный фильтр (рис.53) состоит из корпуса 1, в котором установлен фильтрующий элемент 6, перепускной 4 и противодренажный 3 клапаны. Противодренажный клапан представляет собой манжету из маслостойкой резины, которая свободно пропускает масло в корпус фильтра, но не позволяет ему вытекать из корпуса в поддон картера при неработающем двигателе. Такое устройство направлено на сохранение запаса масла в корпусе фильтра и каналах и на обеспечение быстрой подачи масла к трущимся поверхностям после пуска двигателя.
Перепускной клапан предназначен для подачи неочищенного масла к смазываемым поверхностям, минуя фильтр при сильном его загрязнении.
Вентиляция картера. В кратер из цилиндров прорываются пары бензина и газов, которые вызывают коррозию деталей, загрязняют и разжижают масло. Кроме того, прорывающиеся в картер отработавшие газы могут повысить в нем давление, что приведет к разрушению уплотнений и появлению течи масла при работе двигателя. Для устранения этого во всех изучаемых двигателях осуществляется вентиляция картера, заключающаяся в принудительном отсосе газов через вытяжной шланг, воздухоочиститель, карбюратор и впускной трубопровод в цилиндры.

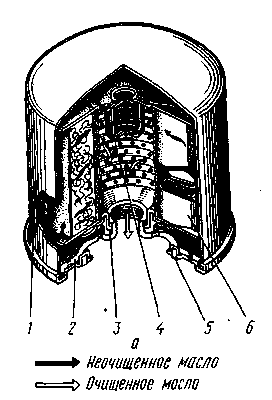

Рис.5.3. Полнопоточный фильтр для очистки масла двигателя ВАЗ: 1 – корпус; 2 – дно корпуса; 3 – противодренажный клапан; 4 – перепускной клапан; 5 – уплотнительная прокладка; 6 – фильтрующий элемент
Отсос картерных газов в смесительную камеру карбюратора на двигателе ВАЗ-2105 регулируется с помощью специального золотника 6 (рис.5.4), который расположен на оси дроссельных заслонок карбюратора. При работе двигателя на холостом ходу с малой частотой вращения коленчатого вала картерные газы отсасываются в небольшом количестве через калиброванное отверстие 5 золотникового устройства. При открытии дроссельных заслонок золотник поворачивается вместе с их осью и через имеющуюся в нем канавку соединяет шланг 2 отвода картерных газов непосредственно с задроссельным пространством карбюратора. При этом разрежение в задроссельном пространстве падает, а на входе в карбюратор возрастает, поэтому отсос картерных газов в основном осуществляется через корпус воздухоочистителя (минуя фильтрующий элемент), что увеличивает интенсивность вентиляции картера.
Рис.5.4. Вентиляция картера двигателя ВАЗ-2105:
А – на малой частоте вращения при холостом ходе; Б – при открытии дроссельных заслонок; 1 – воздушный фильтр; 2 – шланг отвода газов в задроссельное пространство; 3 – дроссельная заслонка; 4 – впускной трубопровод; 5 – калиброванное отверстие; 6 – золотник; 7 – пламегаситель; 8 – маслоотделитель; 9 – картерные газы; 10 – сливная трубка маслоотделителя
