38.Технические примеры моделирования.
Изотермические (холодные) модели изготавливают, как правило, прозрачными, чаще из органического стекла (плексигласса), которое легко поддается механической обработке (резке, сверлению) и хорошо склеивается.
Различают качественное и количественное моделирование. В первом получают лишь “картину движения” в модели, во втором производят измерение скоростей и давлений в нужных точках, а также исследуют процессы перемешивания.
Количественное моделирование проводят, как правило, на водяных моделях. Для того чтобы потоки воды стали видимыми, применяют различные способы визуализации. Простейший кратковременное подкрашивание потоков с последующим наблюдением за движением подкрашенного потока. Более совершенным является фото и киносъемка потоков. Для визуализации в этом случае добавляют какой-либо светоотражающий материал, например, тонкую алюминиевую пыль, а затем делают световые разрезы модели, используя, щелевые осветители.
Количественное моделирование проводят, как правило, на воздушных моделях. Скорости измеряют пневмометрическими трубками: двухимпульсными, если достаточно точно известно направление движения, и трех или пятиимпульсными, если направление движения неизвестно. Измерительный зонд вводят через сверления в стенках модели. Поле давлений исследуют, измеряя статическое давление на стенках модели. Вторичными приборами служат микроманометры, тягонапоромеры и т.д. В некоторых случаях для измерения скоростей применяют термоанемометры, принцип действия которых основан на зависимости температуры металлической нити, через которую пропускается электрический ток, от скорости омывающего потока. Последние приборы обладают высокой чувствительностью и особо полезны при измерении скорости газового потока менее 1…2 м/с.
Процессы перемешивания, например, топлива с воздухом в рабочей камере при диффузионном сжигании, можно исследовать на воздушной модели. В этом случае один из потоков, моделирующий, например, топливо, подогревают до t = 60…100С, а второй поток, моделирующий воздух, подают холодным. Температуру потоков до перемешивания, на выходе из модели и в любой точке объема модели измеряют с помощью термометра, который вводится в соответствующую точку. Т.к. поле концентрации подобно полю температур
, (9.35)
то по температуре в i той точке судят о степени перемешивания aпер и чем ближе величина aпер к нулю, тем полнее перемешались потоки. (В формуле (9.35) ti и ci соответственно температура и концентрация в i той точке; tсм и ссм эти характеристики на выходе из модели или в более удобной точке, где перемешивание законченно полностью; tгор температура горячего потока на модели (топлива), сmax максимальная концентрация (топлива).
10 Движение многофазных сред
39.Общие понятия

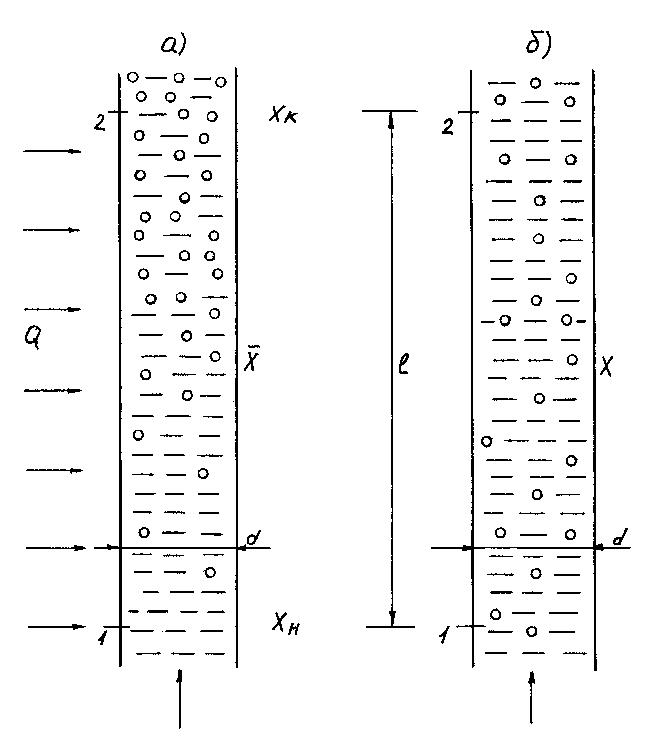

Рисунок 10.1 - Схема движения пароводяной
смеси в обогреваемой (а) и не обогреваемой
(б) трубах
В паровых котлах движение пароводяной смеси наблюдается на обогревательных участках испарительных труб, где по ходу смеси паросодержание увеличивается, и на необогреваемых участках труб, где паросодержание постоянно (рис. 10.1). Вязкую капельную жидкость (воду) считают несжимаемой; в пароводяной смеси, в которой температура воды и пара практически одинакова и давление почти неизменно, явление сжимаемости также можно не учитывать. При указанных допущениях поток пароводяной смеси характеризуется следующими величинами:
массовым паросодержанием
, (10.1)
где i энтальпия пароводяной смеси в рассматриваемом сечении, кДж/кг;
i энтальпия воды (жидкости) на линии насыщения, кДж/кг;
r теплота парообразования, кДж/кг;
плотностью воды и пара , которые зависят от давления (p) и температуры (Т) и находятся по термодинамическим таблицам, кг/м3;
условной (по отношению к воде) скоростью
(м/с), (10.2)
где G массовый расход пароводяной смеси, кг/с;
F площадь сечения испарительных труб, м2;
объемным паросодержанием
.
(10.3)
