6. Расчет нагревательного прибора лестничной клетки

Для отопления лестничных клеток многоквартирных зданий применяются конвективные нагревательные приборы – конвекторы «Аккорд», устанавливаемые на первом этаже и присоединяемые к системе отопления по предвключенной схеме перед теплообменником.

Требуемый номинальный тепловой поток от нагревательного прибора на лестничной клетке определяется по формуле:

,=4843*1/(2,04*1,07*1)=2213 Вт; (6.1)

где Q - требуемая теплоотдача отопительного прибора, Вт;

β - коэффициент, учитывающий схему подключения прибора к стояку =1[6];

- коэффициент, учитывающий действительный температурный напор отопительного прибора=2,04:

= =(127/70)^1,2 =20,4 (6.2)

где n – характеристика нагревательного прибора ([6] табл. 1 прил. 3);

- температурный напор прибора лестничной клетки;

= , =127^оС (6.3)

, - температура теплоносителя на входе и выходе из прибора, ˚С.

Т_{вх лк}=Т_г=145, ^оС

,=145*/(4167*0,25)=140 ˚С (6.4)

где Q - теплопотери в лестничной клетке, Вт;

G - максимальный эксплуатационный расход через отопительный прибор лестничной клетки, G_{пр лк}=0,25 кг/с;

- коэффициент, учитывающий действительный расход теплоносителя через прибор лестничной клетки:

=1,07 (6.5)

- коэффициент, учитывающий отличие барометрического давления в районе строительства от значения 101,33 кПа, (стр. 44 [2]);=1

, =4853 Вт (6.6)

- количество теплоты, отдаваемое трубопроводами, Вт;

,=0 Вт; (6.7)

- удельная теплоотдача неизолированных участков трубопроводов, Вт (табл. 2, прил. 3, стр. 184 [6]):

• - длины горизонтальных и вертикальных участков трубопроводов в пределах лестничной клетки, м.

Учитывая малые длины труб принимаем теплопотери трубопроводов равными 0 Вт

По табл. 1 прил. 3, с. 183 [6] по величине принимается тип конвектора настенного без кожуха «Аккорд».

Число секций отопительного прибора лестничной клетки:

=2213/1237=1, шт (6.8)

где -номинальный тепловой поток принятого типа нагревательного прибора, Вт.

Таблица 6.1 Характеристики двухрядного конвектора без кожуха «Прогресс» 15К2-1,7

Условное обозначение типоразмера	Номинальный тепловой поток типоразмера, кВт	Размеры, мм			Масс, кг
		l	b	h
15К2-1,7	2,282	890	915	848	33,2

7. Расчёт и выбор оборудования узла управления

7.1. Подбор насосов

Насосы, расположенные в узле управления, подбираются по потерям давления Н и по расчетному расходу G_со в системе отопления по рис. 7.1.

Потери давления в системе отопления:

м (7.1)

=(23670-88)*10^-4=2,36м

где ΔР_со - потери давления в системе отопления, Па;

- суммарные потери давления в поквартирной ветке с учетом потерь давления в запорно-регулирующей арматуре и оборудовании на ней, Па;

- суммарные потери давления в стояках с учетом потерь давления в клапанах MSV-I и MSV-М, Па;

ΔР_м – потери давления в магистралях главного циркуляционного кольца, Па

- естественное давление, возникающее в системе отопления при работе её в переходный период, если нагревательные приборы расположены выше узла управления:

(7.2)

∆Ре=2,25*9,81*4=88 Па

где: h – вертикальное расстояние между центром нагрева (ось узла управления) и центром охлаждения (ось прибора), м;

g – ускорение свободного падения, м/с²

- плотности теплоносителя при t=40˚С и t=50˚С, кг/м³.

Расчетный расход теплоносителя в системе отопления:

(7.3)

G=3,6*45548/(4167*(80-60))=1,96 м³/ч

где: Q-фактическая тепловая мощность системы отопления:

(7.4)

Q=1,1*(48294*1,04*1,01+469-7659)=48611 Вт

где: Q₁ - расчетные тепловые потери здания Вт;

b₁ - коэффициент учета дополнительного теплового потока, устанавливаемого в отопительных приборах за счет округления сверх расчетной величины, для чугунных радиаторов b₁=1,04

b₂ - коэффициент учета дополнительных потерь теплоты отопительными приборами, расположенными у наружных ограждений, при отсутствии теплозащитных экранов, для чугунных радиаторов b₂ = 1,01 (табл. 7.2);

Таблица 7.2.

Отопительный прибор	Коэффициент в2 при установке прибора
	у наружной стены здания		у остекления светового проема
	жилых и общественных	производственных
Радиатор чугунный	1,010	1,02	1,07
Конвектор с кожухом	1,010	1,02	1,05
Конвектор без кожуха	1,015	1,03	1,07

Q₂ - потери теплоты трубопроводами, проходящими в не отапливаемых помещениях, Вт;

, =18*14,512+19*0,93+11*14,962+12*2,13=469 Вт (7.5)

где q_i – удельная нормируемая теплоотдача поверхности теплоизолированного трубопровода, принимаемая в зависимости от трубопровода (подающий или обратный) и от диаметра участков магистралей, Вт/м, по табл.7.3.

Таблица 7.3. Максимальный тепловой поток, Вт/м, через поверхность изолированных трубопроводов отопления.

Вид трубопровода	Условный проход трубопровода, мм
	15	20	25	32	40	50	65	80	100	125	150
Подающий с расчетной температурой менее 1100С	14	16	18	19	21	23	27	30	33	38	42
Обратный	9	10	11	12	13	15	17	20	22	25	28

l_i – длина участка, м.

Q - тепловой поток, регулярно поступающий от освещения, оборудования, людей, который следует учитывать в целом на систему отопления здания, Вт. Принимается из расчёта 10 Вт на 1м².

Q₃ = n_эт·S_зд·10,=5*153,2*10=7659 Вт (7.6)

где n_эт – количество этажей в здании;

S_зд – общая площадь здания, м².

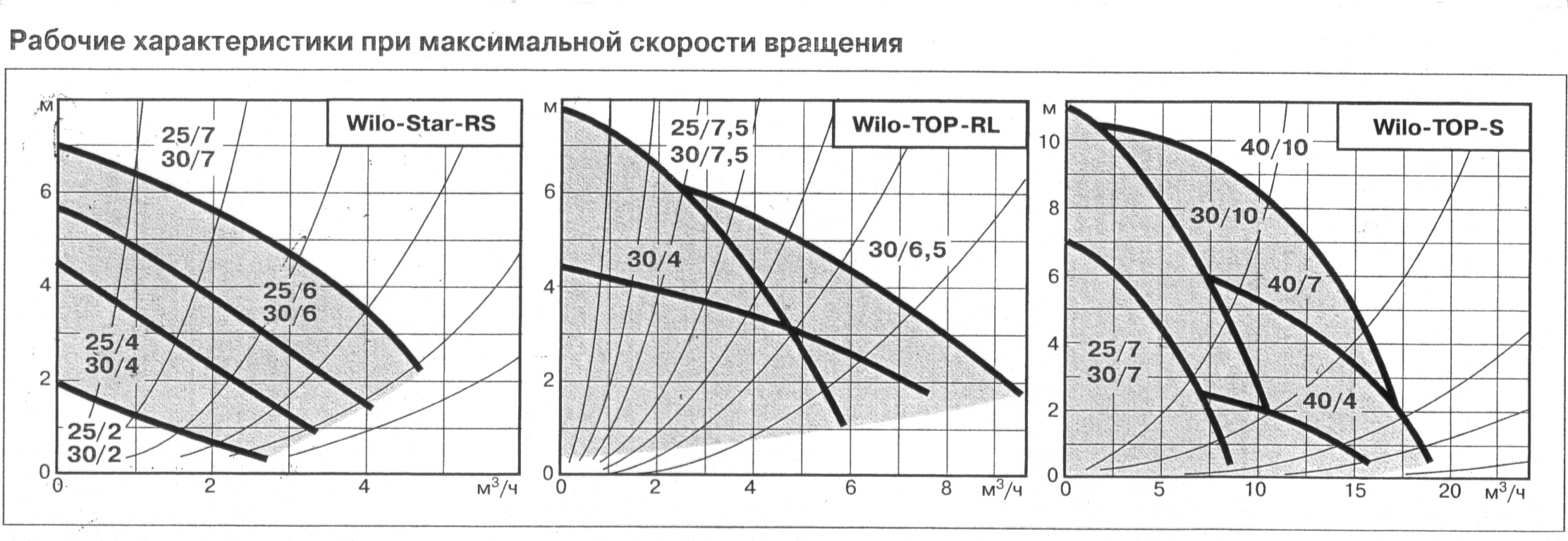

Р ис. 7.1. Рабочие характеристики циркуляционных насосов при максимальной скорости вращения.

Принимаем циркуляционный насос Wilo –Star-RS
