2 Выполнение практической работы

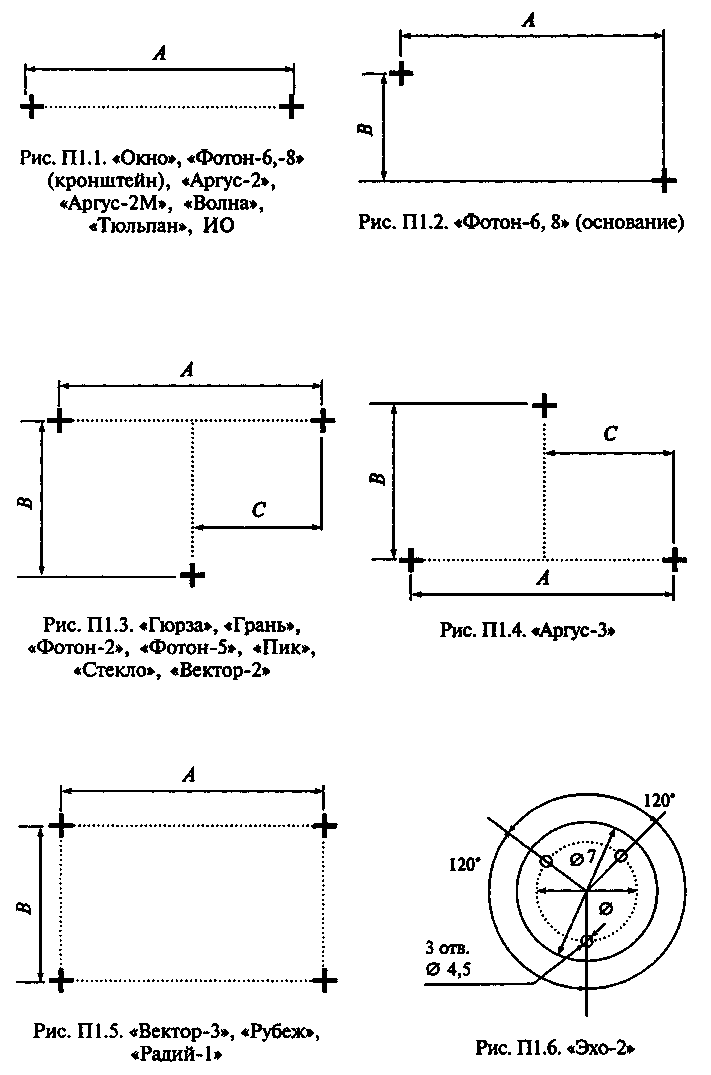

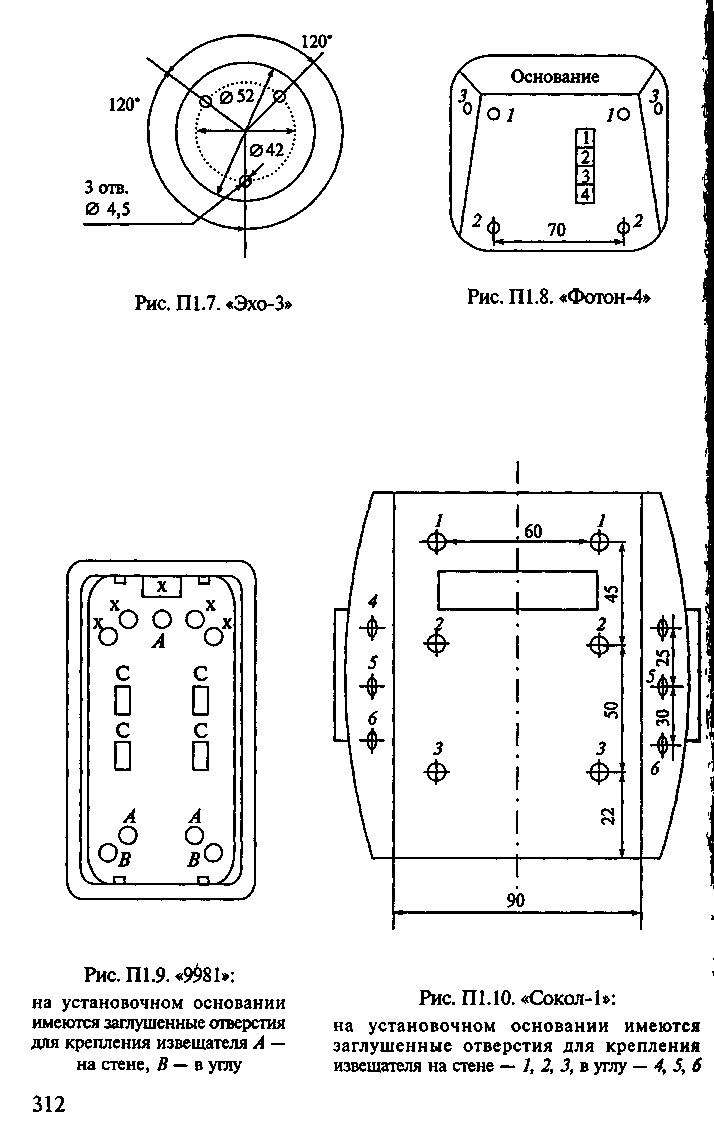

2.1 На формате А-4 выполнить монтажную схему извещателя «Фотон-2»

Практическое занятие №14

Составление схем расположения и подключения

Цель занятия:

- научиться составлять схемы расположения и подключения схемы.

1Теоретическая часть

Схемы соединений показывают соединение составных частей объекта и определяют провода, щиты, кабели или трубопроводы с помощью которых осуществляются эти соединения, а так же места их присоединения и ввода.

Схемы подключения показывают внешние подключения объекта.

Схемы расположения определяют относительное расположение составных частей объекта, а при необходимости - проводов, жгутов, кабелей, трубопроводов.

2 Выполнение практической работы

2.1 На формате А-4 выполнить план здания, на нем показать расположение и соединение оповещателей, извещателей, ППК

Практическое занятие №15

Изучение организации и проведения работ регламентному техническому обслуживанию установок охранной, пожарной и охранно – пожарной сигнализации

Цель занятия:

- изучить организацию и проведения работ регламентному техническому обслуживанию установок.

1Теоретическая часть

1.1Общие положения

Техническое обслуживание представляет собой комплекс ра­бот для поддержания исправности или только работоспособности изделия при подготовке и использовании по назначению, при хранении и транспортировке.

Техническое обслуживание системы, комплекса следует про­водить периодически по установленной форме.

В процессе технического обслуживания следует проверять:

состояние монтажа, крепление и внешний вид аппаратуры;

срабатывание извещателей и работоспособность приборов при-емно-контрольных устройств;

состояние гибких соединений (переходов);

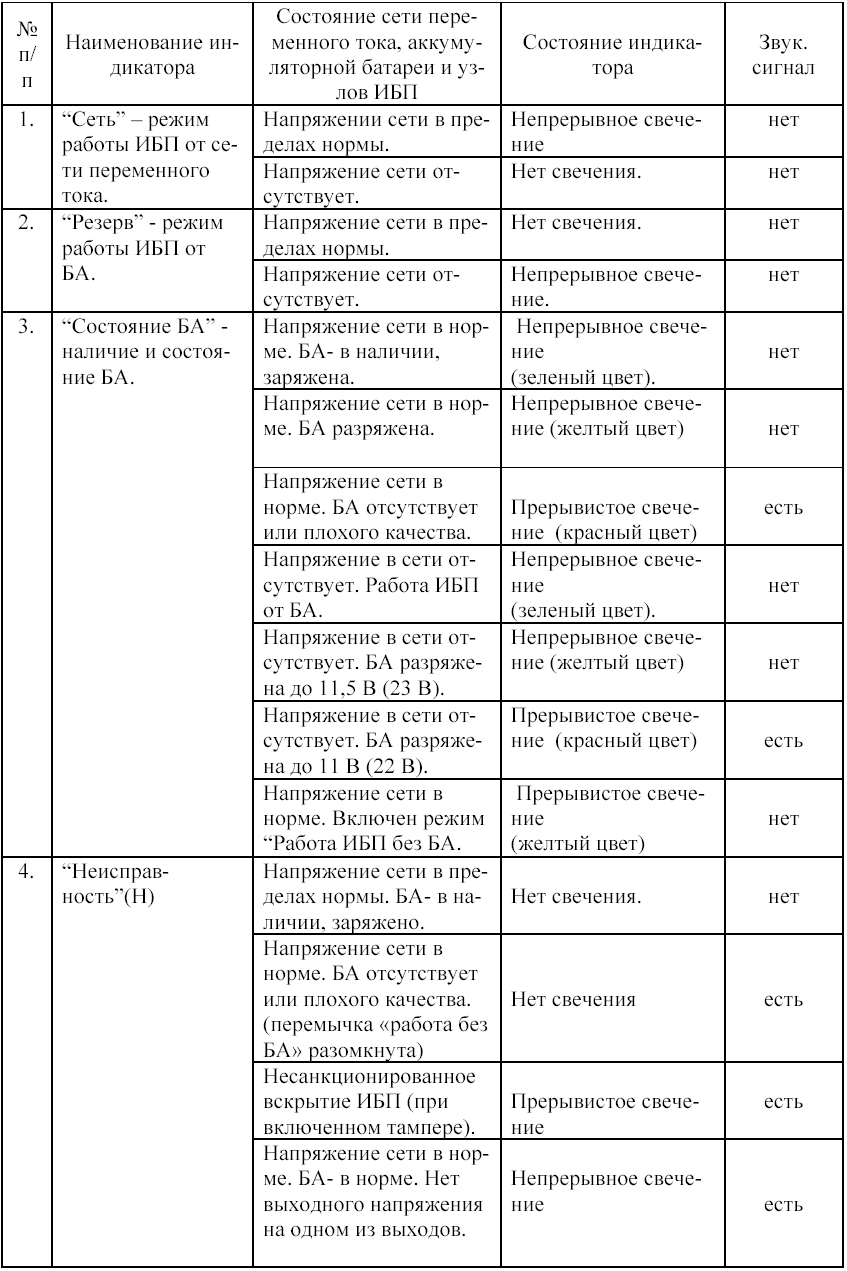

работоспособность основных и резервных источников электро­питания;

работоспособность световых и звуковых оповещателей;

общую работоспособность системы, комплекса в целом.

Организация технического обслуживания и ремонта систем или комплексов объектов всех форм собственности должна соответ­ствовать требованиям ГОСТ 18322 — 78, действующей ведомствен­ной нормативной документации в данной области.

Право проведения данного вида работ предоставляется орга­низациям и физическим лицам в соответствии с действующим законодательством.

1.2 Организация и порядок проведения работ по техническому обслуживанию

Техническому обслуживанию подлежат все средства ОПС.

Инженерно-технический персонал, в обязанности которого входит техническое обслуживание средств ОПС, должен хорошо знать электрические схемы, конструкцию и режимы эксплуата ции средств ОПС, уметь производить их настройку и регулиров­ку, быстро выявлять и устранять неисправности, вести эксплуата­ционно-техническую документацию.

Регламентные работы, связанные со вскрытием пломб завода-изготовителя, выполняются только по истечении гарантийного срока службы.

До истечения гарантийного срока службы проведение указан­ных работ возможно лишь в ремонтной мастерской с предвари­тельного согласия завода-изготовителя, разрешение у которого запрашивается в произвольной форме с изложением причин, вызывающих вскрытия пломб.

Сведения о проведении регламентных работ заносятся в жур­нал учета регламентных работ и контроля технического состоя­ния средств ОПС. Результаты электрических измерений парамет­ров технических средств ОПС, полученные при выполнении рег­ламентных работ, заносятся в учетные карточки на объекты, обо­рудованные средствами ОПС, и соответствующие формуляры на аппаратуру.

Соблюдение периодичности, технологической последователь­ности и методики выполнения регламентных работ, указанных в соответствующих картах проведения регламента технического об­служивания, обязательно.

В процессе выполнения регламентных работ необходимо ана­лизировать причины отказов и неисправностей средств ОПС и принимать меры, исключающие их повторение.

Работы по регламенту № 1 включают в себя внешний осмотр с целью обнаружения и устранения повреждений корпуса прибора и крепящихся на нем установочных элементов и проверку функ­ционирования и проводятся на объекте 1 раз в месяц.

Работы по регламенту № 2 включают в себя проверку работо­способности с целью выявления скрытых отказов и оценку тех­нического состояния прибора и проводятся на объекте 1 раз в 6 месяцев.

Работы по регламенту № 3 включают в себя профилактические мероприятия с целью предотвращения постепенных отказов и про­верку параметров прибора на соответствие техническим условиям. Необходимость проведения регламента № 3 определяется по ре­зультатам работ, выполняемых при проведении регламента № 2. Регламент № 3 проводится в специализированной ремонтной ма­стерской. Заключение о назначении регламента № 3 дает инже­нерно-технический персонал, проводящий эксплуатацию средств ОПС.

Порядок проведения регламентов указан в технологических картах. Аппаратуру, отправленную в ремонтную мастерскую для прохождения регламента № 3, временно заменяют другой одно­типной из обменного фонда.

Требования к монтажу технических средств сигнализации в пожароопасных зонах

Технические средства сигнализации, работающие от сети пе­ременного тока, как правило, должны устанавливаться вне пожа­роопасных зон. При установке технических средств сигнализации открыто на несгораемых вертикальных строительных основаниях и в закрывающемся несгораемом шкафу должен быть обеспечен естественный теплообмен. Вентиляционные отверстия выполня­ют в виде жалюзи.

При монтаже технических средств на горючих основаниях (де­ревянные стены, монтажный щит из дерева или ДСП (древесно­стружечная плита), толщиной не менее 10 мм) необходимо при­менять огнезащитный листовой материал (металл толщиной не менее 1 мм, асбоцемент, гетинакс, текстолит, стеклопластик —3 мм), закрывающий монтажную поверхность под прибором, или .(металлический щиток (ГОСТ 9413-78, ГОСТ 8709-82Е). При этом, листовой материал должен выступать за контуры установ- ленного на нем прибора не менее чем на 50 мм. В случае установки нескольких ППК в рад должны соблюдаться следующие расстояния: не менее 50 мм между ППК в ряду и не менее 200 мм между радами ППК. 1Расстояние от открыто смонтированных технических средств 1 сигнализации, работающих от сети переменного тока, до расположенных в непосредственной близости горючих материалов или 1 веществ (за исключением монтажной поверхности) должно быть I не менее 600 мм.

Конструктивное исполнение стационарных световых и звуковых оповещателей, допустимых для применения в установках ОС, ПС и ОПС, должно быть не ниже УР2Х (ГОСТ 14254-80).

Установка световых и звуковых извещателей, работающих от сети переменного тока, допускается только на негорючей стандартной арматуре. При этом расстояние от колбы лампы до деревянного потолка, стены и оконной рамы должно быть не менее 50 мм.

Один или несколько световых оповещателей устанавливают в непосредственной близости от ППК на расстоянии не менее 50 мм (а также между самими оповещателями).

При установке световых оповещателей внутри помещения не допускается использовать лампы накаливания мощностью более 25 Вт.

В пожароопасных зонах любого класса должны применяться кабели и провода, имеющие покров и оболочку из материалов, не распространяющих горение. Применение кабелей и проводов с горючей полиэтиленовой изоляцией не допускается.

Через пожароопасные зоны любого класса, а также на рассто­яниях менее 1 м по горизонтали и вертикали от пожароопасной зоны, не допускается прокладывать транзитную электропроводку и кабельные линии всех напряжений. В пожароопасных зонах лю­бого класса допускаются все виды крепления кабелей и проводов. Расстояние от кабелей и изолированных проводов, прокладывае­мых открыто непосредственно по конструкциям, на изоляторах, лотках, тросах, до мест хранения (размещения) горючих веществ, должно быть не менее 1 м.

Прокладка незащищенных изолированных проводов с алюми­ниевыми жилами в пожароопасных зонах любого класса должна производиться в трубах и коробах. Стальные трубы электропро­водки, стальные трубы и короба с небронированными кабелями и бронированные кабели следует прокладывать на расстоянии не менее 0,5 м от трубопроводов, по возможности со стороны трубо­проводов с негорючими веществами.

Соединительные и ответвительные коробки, применяемые в электропроводке в пожароопасных зонах любого класса, должны иметь степень защиты оболочки не менее 1Р43 согласно ПУЭ.

Применение соединительных кабельных муфт в пожароопас­ных зонах не допускается.

Во всех случаях прохода проводов или одножильных кабелей сквозь стены из одного пожароопасного помещения в другое, а также наружу провод или кабель необходимо прокладывать в от­дельном отрезке стальной тонкостенной трубы, при этом ток в проводниках не должен превышать 25 А.

Зазоры между проводами или кабелями и трубой в месте про­хода должны быть плотно заделаны легко пробиваемым составом из несгораемых материалов.

2.1 Изучить правила организации проведения работ регламентному техническому обслуживанию установок.

2.2 Заполнить таблицу.

Название технического средства	Назначение	Особенности монтажа	Выбор способа включения и места установки	Не допускается установка…

Ответить на вопросы

1. Что включают в себя работы по регламенту 1?

2. Что включают в себя работы по регламенту 2?

3. Что включают в себя работы по регламенту 3?

4. Допускается ли применение соединительных кабельных муфт в пожароопас­ных зонах?

5. В каком случае допускается установка световых и звуковых извещателей, работающих от сети переменного тока?
