1. Обработка журнала теодолитной съемки

Журнал рекомендуется обрабатывать в следующем порядке:

1.Вычерчивают таблицу №2 журнала теодолитной съемки и переписывают в журнал результаты полевых измерений. Данный журнал по теодолитной съемке обрабатывают непосредственно в поле в момент выполнения измерений. Но в учебных целях студентам дают необработанные журналы, в которых указаны отсчеты по лимбу горизонтального круга при измерении углов, результаты измерения линий в прямом и обратном направлениях и углы наклона их к горизонту (таблица 2).

2.Вычисляют горизонтальные углы по отсчетам, полученным в первом и втором полуприемах (при КП и КЛ), по формуле:

где а – отсчет по лимбу при визировании на заднюю (правую) точку;

в – отсчет по лимбу при визировании на переднюю (левую) точку.

Если отсчет на правую сторону угла будет меньше, чем на левую, к нему прибавляют 360˚ и выполняют вычисления.

Если , где t - точность отсчетного устройства теодолита, для теодолита 4Т30П t = 1́ , вычисляют среднее значение угла:

,

и записывают в соответствующие графы «Журнала теодолитной съемки».

Таблица 2

Журнал теодолитной съемки

№№ точ. стояния инстру-мента	Положение вертикаль-ного круга	Номер точки наблю-дения	Отсчет по верньерам			Величина угла			Средняя величина угла							Магн. Азимут		Уклон наклона линии		Длина линии, ,м
			˚	́ ́́		˚	́́	˚				́́			Между точками					Первое и второе измерен	Среднее из двух измерен
1	2	3	4	5		6	7	8				9			10		11		12		13	14
Основной замкнутый ход
1	КП	5	46	30															1-2		265,95 265,87
		2	317	12
	КЛ	5	226	24
		2	137	04
2	КП	1	132	02															2-3		204,76 204,70
		3	25	36
	КЛ	1	312	01
		3	205	35
3	КП	2	301	59													3-4 - 4˚ 15́́		3-4		158,75 158,71
		4	179	15
	КЛ	2	122	01
		4	359	17
4	КП	3	150	07															5-1		241,81 241,79
		5	44	57
	КЛ	3	330	37
		5	225	27
Продолжение таблицы 2
1	2	3	4	5	6		7			8			9	10			11		12		13	14
5	КП	4	23	23															5-1		211,51 211,44
		1	267	01
	КЛ	4	203	30
		1	187	08
Диагональный ход от точки 1 к точке 3 основного замкнутого хода
1	КП	5	146	30															1-6		194,20 194,16
		6	103	21
	КЛ	5	326	29
		6	283	20
6	КП	1	36	49															6-3		196,69 196,65
		3	187	11
	КЛ	1	217	20
		3	7	42
3	КП	6	279	05
		4	213	24
	КЛ	6	98	51
		4	33	10
Привязочный ход от ПП12 к точке 1 основного замкнутого хода
1	КП	12	220	56															12-1		157,27 157,21
		1	89	30
	КЛ	12	40	50
		1	269	24

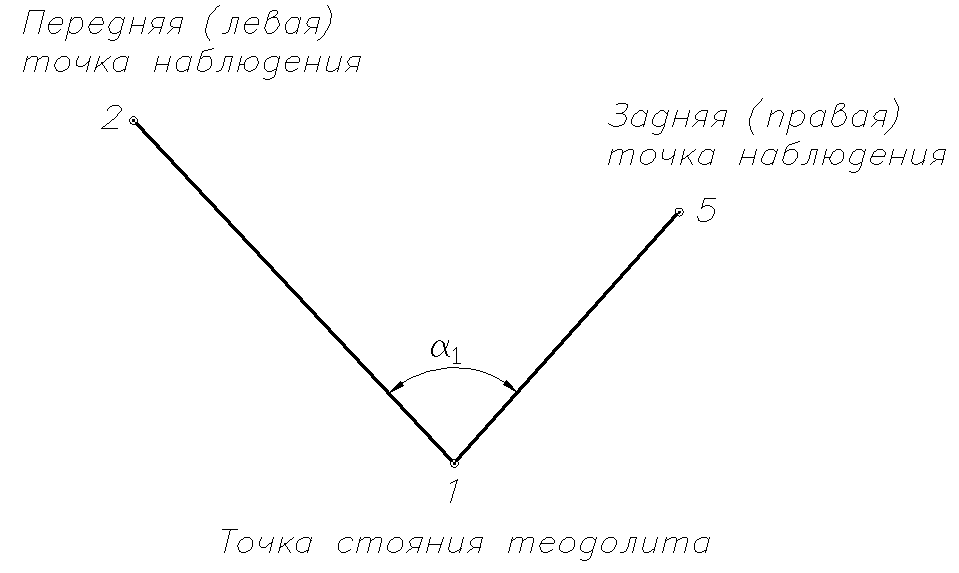

Рис. 8

Например, при измерении угла №1(табл.3)

= 26˚ 27 ́– 297˚ 12 ́= (26˚ 26 ́+ 360˚) – 297˚ 12́ = 89˚ 15́

= 281˚ 11́ – 191˚ 54́ = 89˚ 17́, т.к. , вычисляют среднее значение угла:

3. Вычисляют средние значения длины стороны теодолитного хода по результатам измерения в прямом и обратном направлениях:

Дср = .

Результаты вычислений заносят в графу 14 «Журнала теодолитной съемки».

Например, длина стороны 1– 2 (табл. 3)

Д_1-2=
