5. Остаточне визначення типу вогнегасників
Оскільки наявність 28 вогнегасників для одного цеху є надмірним, а за ефективністю 15 та 11 вогнегасників є майже рівноцінними,. Приймається остаточне рішення про оснащення цеху вогнегасниками типу ВП-12 у кількості 11 шт. (рядок 8 табл. 6).
6. План розташування вогнегасників. Відстань від можливого осередку пожежі до місця розташування вогнегасника
Найчастіше вогнегасники розташовують біля стін приміщення (на стінах) та в проходах. Відстань між вогнегасниками та місцем можливого займання повинна становити не більше 70 м. Цю відстань слід оцінювати на плані приміщення не по прямій, а по проходах між обладнанням. Зазвичай проходи облаштовують паралельно стінам приміщення.
Для оцінки відстані від найбільш віддаленого від вогнегасників осередку можливої пожежі до найближчого вогнегасника на плані приміщення цеху позначаються місця розташування вогнегасників (рис.2).
Згідно з умовами задачі очевидно, що відстань між вогнегасниками та найвіддаленішим від них місцем можливого займання з урахуванням розташування обладнання в цеху становить значно менше 70 м.
Висновок
Для оснащення механічного цеху, який за вибухопожежною та пожежною небезпекою належить до категорії Д, клас можливої пожежі (Е), для встановлення вибрано 11 порошкових вогнегасників типу ВП-12.

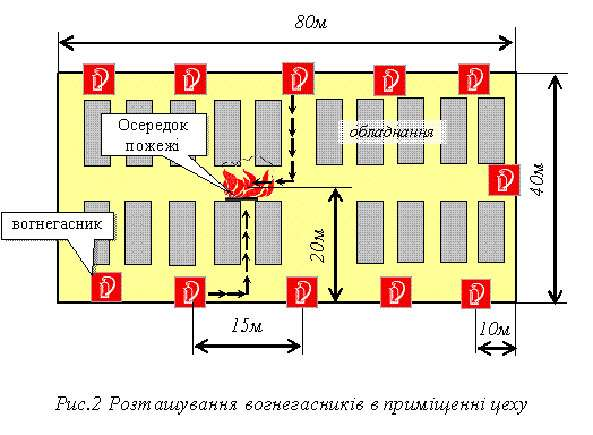

Рис. 2. Розташування вогнегасників у приміщенні цеху
ПРИКЛАД 2
Складальний цех меблевої фабрики займає площу 720 м2 (60м× 12м).
Оскільки в цеху знаходяться тверді горючі матеріали (дерев'яні заготовки, з яких складають меблі), приміщення належить до категорії В. Клас можливої пожежі – А. Осередок займання – незначний.
Згідно з табл. 3 (розділ 2 «Приміщення категорій В за відсутності горючих рідин»), для захисту даного цеху потрібно не менше 10 переносних водопінних або водяних вогнегасників місткістю 12 л кожен (ВВ-12 або ВВП-12). Рівноцінний захист забезпечують також 14 вогнегасників місткістю по 9 л (ВВ-9 або ВВП-9). Приймається рішення про використання водяних вогнегасників ВВ.
Аналогічний захист (згідно з табл. 3, розділ 2 «Приміщення категорій В за відсутності горючих газів і рідин») може бути забезпечений також порошковими вогнегасниками (табл. 7 ).
Таблиця 7
Вибір вогнегасників для оснащення виробничого приміщення
1 |
Вид вогнегасників |
Водяні |
Порошкові |
|||
2 |
Тип вогнегасника |
ВВ-9 |
ВВ-12 |
ВП-5; ВП-6 |
ВП-8; ВП-9 |
ВП-12 |
3 |
Їх кількість для площі 720 кв.м |
14 |
10 |
9 |
7 |
5 |
4 |
Коефіцієнт ефективності вогнегасника для пожежі класу А |
4 |
6 |
6 |
8 |
12 |
5 |
Сумарний коефіцієнт ефективності вогнегасників для пожежі класу А
|
14×4=56 |
10×6=60 |
9×6=54 |
7×8=56 |
5×12=60 |
6 |
Прийнятний тип вогнегасників |
|
+ |
|
|
|
Остаточно вибираємо для захисту цеху десять водяних вогнегасників типу ВВ-12. Відстань між вогнегасниками та місцем можливого займання в цьому цеху не повинна перевищувати 40 м.
ПРИКЛАД 3
Склад легкозаймистих речовин має площу 400 м2= 40×10 м. Категорія приміщення складу – Б, а клас можливої пожежі – В.
Враховуючи наявність великої кількості легкозаймистих речовин, а відтак значний розмір осередку можливої пожежі, доцільно встановити для захисту даного приміщення пересувний порошковий вогнегасник ВП-100 місткістю 100 л (за даними таблиці 2). Оскільки у приміщенні складу не передбачається постійна присутність людей, цей пересувний вогнегасник слід встановити зовні біля вхідних дверей складу, не порушуючи вимогу щодо регламентованої відстані від можливого осередку пожежі до місця розташування вогнегасника (не повинна перевищувати 30 м).
ПРИКЛАД 4
Дільниця комп'ютерного набору видавництва займає площу 180 м2. Оскільки в приміщенні знаходяться тверді горючі матеріали (папір, полімерні плівки), то категорія приміщення – В (таблиця Д1). Класи можливої пожежі – А та (Е) (табл. Д2), розмір осередку - незначний.
Згідно з даними таблиці Д3, це приміщення можна оснастити порошковими вогнегасниками. Приймається рішення (за табл. 2) оснастити приміщення чотирма порошковими вогнегасниками ВП-9.
ПРИКЛАД 5
Офіс приватної фірми розміщений на окремому поверсі в 10 кімнатах площею по 20 м2 кожна. У семи з цих приміщень розташовані по три персональних комп’ютери. Дайте рекомендації щодо оснащення офісу вогнегасниками.
Для розв’язання цієї задачі необхідно користуватися рекомендаціями щодо оснащення громадських та адміністративно-побутових приміщень.
Для захисту поверху необхідно встановити 2 порошкових вогнегасники ВП-5, та передбачати 7 вогнегасників типу ВВК-3,5, тобто по одному вуглекислотному вогнегаснику в кожній з 7 кімнат, де розташовані персональні комп’ютери.
