Литература

1. Колчин А.И., Демидов В.П. Расчет автомобильных и тракторных двигателей. М.: Высшая шк., 2002. – 496 с.: ил.

2. Николаенко А.В. Теория, конструкция и расчет автотракторных двигателей. М.: Колос, 1992.

3. Ганькин Ю.А., Карелина М.Ю., Кравченко ВА., Яровой В.Г. Основы теории автотракторных двигателей. М.: 1997.

4. Яровой ВТ. Основы теории автотракторных двигателей (тепловые процессы, динамика, характеристики). Зерноград, 1999.

Приложения

Приложение А

(справочное)

Пример оформления титульного листа

Министерство сельского хозяйства Российской Федерации

Департамент научно-технологической политики

ФГОУ ВПО Мичуринский государственный аграрный университет

Кафедра “ Тракторов и сельскохозяйственных машин ”

Курсовая работа

по дисциплине «Теория ДВС и шасси»

на тему ” Расчет показателей работы двигателя марки __________”

Работу выполнил: студент ____ группы __________________ инженерного факультета

Проверил: ____________________

Мичуринск, 20___ г.

Приложение Б

Таблица значений для определения пройденного поршнем

, градус поворота кривошипа											, градус поворота кривошипа
180	2,000	2,000	2,000	2,000	2,000	2,000	2,000	2,000	2,000	2,000	360
190	1,989	1,989	1,989	1,989	1,989	1,989	1,989	1,989	1,988	1,988	350
200	1,957	1,957	1,956	1,956	1,955	1,955	1,954	1,954	1,954	1,953	340
210	1,903	1,892	1,891	1,900	1,899	1,898	1,897	1,897	1,896	1,895	330
220	1,826	1,827	1,824	1,822	1,821	1,820	1,818	1,817	1,816	1,814	320
230	1,730	1,728	1,725	1,723	1,721	1,719	1,717	1,715	1,713	1,711	310
240	1,612	1,609	1,606	1,603	1,600	1,597	1,595	1,593	1,590	1,588	300
250	1,475	1,471	1,467	1,463	1,460	1,457	1,454	1,451	1,449	1,446	290
260	1,319	1,311	1,311	1,307	1,304	1,300	1,297	1,294	1,291	1,288	280
270	1,150	1,142	1,142	1,138	1,134	1,131	1,127	1,124	1,121	1,118	270
280	0,972	0,968	0,964	0,960	0,956	0,953	0,950	0,947	0,944	0,941	260
290	0,790	0,787	0,783	0,779	0,776	0,773	0,770	0,767	0,765	0,762	250
300	0,612	0,609	0,606	0,603	0,600	0,598	0,595	0,593	0,590	0,588	240
310	0,445	0,442	0,440	0,437	0,435	0,433	0,431	0,430	0,428	0,426	230
320	0,295	0,294	0,292	0,290	0,289	0,287	0,286	0,285	0,284	0,282	220
330	0,171	0,170	0,169	0,168	0,167	0,166	0,165	0,165	0,164	0,163	210
340	0,078	0,077	0,077	0,076	0,076	0,075	0,075	0,075	0,074	0,074	200
350	0,020	0,020	0,019	0,019	0,019	0,019	0,019	0,019	0,019	0,019	190
360	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	180

Приложение В

Таблица значений для определения ускорений поршня

, градус поворота кривошипа	Знак											Знак	, градус поворота кривошипа
0	+	1,294	1,286	1,278	1,270	1,264	1,257	1,250	1,244	1,238	1,233	+	360
10	+	1,262	1,255	1,247	1,240	1,233	1,227	1,220	1,215	1,209	1,204	+	350
20	+	1,169	1,162	1,156	1,150	1,144	1,139	1,134	1,129	1,124	1,120	+	340
30	+	1,020	1,015	1,011	1,006	1,002	0,999	0,995	0,992	0,989	0,985	+	330
40	+	0,825	0,823	0,820	0,818	0,818	0,815	0,814	0,813	0,811	0,810	+	320
50	+	0,597	0,598	0,599	0,600	0,601	0,602	0,603	0,603	0,604	0,605	+	310
60	+	0,358	0,357	0,361	0,365	0,368	0,372	0,375	0,378	0,381	0,384	+	300
70	+	0,111	0,117	0,124	0,130	0,136	0,141	0,147	0,152	0,156	0,161	+	290
80	+	0,114	0,106	0,098	0,090	0,082	0,075	0,068	0,062	0,056	0,050	+	280
90	-	0,308	0,299	0,290	0,281	0,287	0,266	0,258	0,252	0,246	0,240	-	270
100	-	0,462	0,453	0,445	0,437	0,430	0,423	0,416	0,410	0,404	0,398	-	260
110	-	0,574	0,567	0,561	0,554	0,548	0,543	0,537	0,533	0,528	0,523	-	250
120	-	0,647	0,643	0,639	0,635	0,632	0,628	0,625	0,622	0,619	0,616	-	240
130	-	0,689	0,688	0,687	0,686	0,685	0,684	0,683	0,682	0,681	0,681	-	230
140	-	0,708	0,710	0,712	0,714	0,715	0,717	0,718	0,720	0,721	0,722	-	220
150	-	0,713	0,717	0,721	0,726	0,730	0,733	0,737	0,740	0,743	0,747	-	210
160	-	0,711	0,717	0,723	0,730	0,735	0,740	0,746	0,751	0,755	0,760	-	200
170	-	0,707	0,715	0,723	0,730	0,736	0,743	0,749	0,755	0,760	0,766	-	190
180	-	0,706	0,714	0,722	0,730	0,737	0,743	0,750	0,756	0,762	0,768	-	180

Приложение Г

Таблица значений для определения силы Т

, градус поворота кривошипа	Знак											Знак	, градус поворота кривошипа
0	+	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	-	360
10	+	0,224	0,223	0,221	0,220	0,219	0,218	0,216	0,215	0,214	0,214	-	350
20	+	0,437	0,434	0,432	0,429	0,427	0,425	0,423	0,421	0,419	0,417	-	340
30	+	0,628	0,625	0,622	0,618	0,615	0,612	0,609	0,606	0,604	0,598	-	330
40	+	0,790	0,786	0,782	0,778	0,774	0,771	0,768	0,764	0,761	0,759	-	320
50	+	0,915	0,910	0,906	0,902	0,898	0,895	0,892	0,888	0,885	0,833	-	310
60	+	0,998	0,994	0,990	0,986	0,983	0,980	0,977	0,974	0,971	0,969	-	300
70	+	1,038	1,035	1,032	1,030	1,027	1,025	1,022	1,020	1,018	1,016	-	290
80	+	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	-	280
90	+	1,037	1,035	1,034	1,033	1,031	1,030	1,029	1,028	1,027	1,025	-	270
100	+	0,932	0,934	0,935	0,937	0,938	0,940	0,941	0,942	0,943	0,944	-	260
110	+	0,841	0,844	0,847	0,850	0,852	0,855	0,857	0,859	0,861	0,863	-	250
120	+	0,734	0,738	0,742	0,746	0,749	0,752	0,755	0,758	0,761	0,763	-	240
130	+	0,617	0,622	0,626	0,630	0,634	0,637	0,641	0,644	0,647	0,650	-	230
140	+	0,495	0,500	0,504	0,508	0,511	0,515	0,518	0,521	0,524	0,527	-	220
150	+	0,371	0,375	0,379	0,382	0,385	0,388	0,391	0,394	0,396	0,396	-	210
160	+	0,247	0,250	0,252	0,255	0,257	0,259	0,261	0,263	0,265	0,267	-	200
170	+	0,123	0,125	0,126	0,127	0,129	0,130	0,131	0,132	0,133	0,134	-	190
180	+	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	0,000	-	180

Приложение Д

Таблица значений для определения силы Z

, градус поворота кривошипа	Знак											Знак	, градус поворота кривошипа
0	+	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	+	360
10	+	0,976	0,976	0,976	0,977	0,977	0,977	0,977	0,978	0,978	0,978	+	350
20	+	0,906	0,906	0,907	0,908	0,909	0,910	0,910	0,911	0,912	0,912	+	340
30	+	0,792	0,794	0,796	0,798	0,800	0,801	0,803	0,805	0,806	0,808	+	330
40	+	0,642	0,646	0,649	0,653	0,656	0,659	0,661	0,664	0,667	0,669	+	320
50	+	0,466	0,471	0,476	0,481	0,485	0,489	0,493	0,497	0,501	0,504	+	310
60	+	0,272	0,279	0,285	0,292	0,297	0,303	0,308	0,313	0,318	0,322	+	300
70	+	0,072	0,080	0,088	0,095	0,102	0,109	0,115	0,121	0,126	0,132	+	290
80	+	0,124	0,115	0,106	0,098	0,091	0,083	0,077	0,070	0,064	0,058	+	280
90	-	0,308	0,298	0,289	0,281	0,273	0,265	0,258	0,252	0,245	0,240	-	270
100	-	0,472	0,462	0,454	0,446	0,438	0,431	0,424	0,417	0,411	0,405	-	260
110	-	0,612	0,604	0,596	0,589	0,582	0,575	0,570	0,563	0,558	0,552	-	250
120	-	0,728	0,721	0,715	0,709	0,703	0,697	0,692	0,687	0,683	0,678	-	240
130	-	0,820	0,815	0,810	0,805	0,800	0,796	0,792	0,789	0,785	0,782	-	230
140	-	0,890	0,886	0,883	0,879	0,876	0,874	0,871	0,868	0,866	0,863	-	220
150	-	0,940	0,938	0,936	0,934	0,932	0,931	0,929	0,928	0,926	0,919	-	210
160	-	0,974	0,973	0,972	0,971	0,971	0,970	0,969	0,968	0,968	0,967	-	200
170	-	0,994	0,993	0,993	0,993	0,993	0,993	0,992	0,992	0,992	0,992	-	190
180	-	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	1,000	-	180

Таблица 1 - Данные для построения индикаторной диаграммы

Процесс сжатия			Процесс расширения
 повор. коленч. вала.	V_x=S_x+V_c	р_сж	 повор. коленч. вала.	р_расш
180			540
190			530
200			520
.			.
.			.
350			370
360			360

Таблица 2 Динамический расчет двигателя

 повор. коленч. вала.	р_г- р₀	Cos α + λ Cos 2α	p_J	p_Σ=(p_r – p_o) ±p_J		Т		Z	R
1	2	3	4	5	6	7	8	9	10
0
10
20
30
.
.
.
700
710
720

Таблица 3 К расчету тангенциальных сил

Градус поворота коленвала	I цилиндр Т 0-180°	II цилиндр Т 180-360°	III цилиндр Т 360-540°	IV цилиндр Т 540-720°	∑Т
0
10
20
.
.
.
160
170

Таблица 4 - Параметры внешней скоростной характеристики двигателя

Частота вращения n, об/мин	Показатели работы двигателя
Частота вращения n, об/мин	N_e,	g_e, / ч	М_e, Нм	, кг/ч

Таблица 5 - Параметры регуляторной характеристики дизеля

Показатели работы	Режим работы
	Регуляторный				Корректорный
	Холостой ход	Промежуточный 1	Промежуточный 2	Номинальный	Промежуточный 3	Промежуточный 4	Предельный перегрузочн.
N_e,
n, об/мин	n_хх	n₁	n₂	n_ном	n₃	n₄	n_min
М_e, Нм
, кг/ч
g_e, / ч

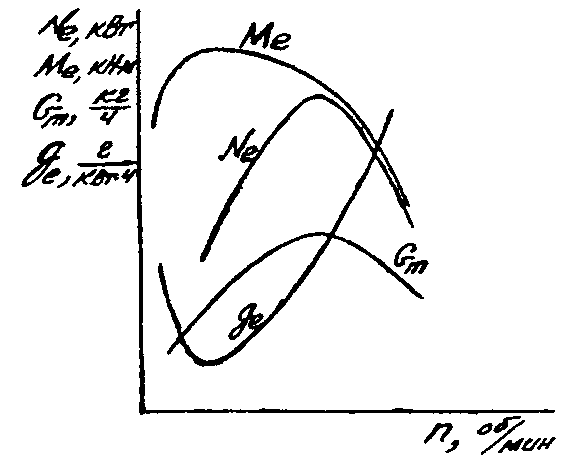

Рис.9 - Скоростная характеристика карбюраторного двигателя

Рис.10 - Регуляторная характеристика дизельного двигателя в зависимости от эффективной мощности
