Окончание табл. 72

1	2	3	4	5	6	7	8	9	10	11
1 – минераловатная плита; 2 – стеклоткань типа Э-0,1; 3 – просечно-вытяжной лист толщиной 2,0 мм, перфорация 74 %	50	0	0,09	0,18	0,55	1,0	0,86	0,79	0,85	0,85
1 – супертонкое стекловолокно; 2 – стеклоткань типа Э-0,1; 3 – просечно-вытяжной лист толщиной 2,0 мм, перфорация 74 %	100	0 250	0,15 0,5	0,47 0,93	1,0 1,0	1,0 1,0	1,0 1,0	1,0 1,0	1,0 1,0	0,95 1,0
Винипор полужесткий	30 50 50	0 50 150	0,01 0,12 0,15	0,15 0,28 0,33	0,25 0,63 0,83	0,56 1,0 1,0	0,85 1,0 1,0	1,0 1,0 1,0	1,0 1,0 1,0	1,0 1,0 1,0
1 – маты из супертонкого базальтового волокна; 2 – стеклоткань типа Э-0,1; 3 – просечно-вытяжной лист толщиной 2,0 мм, перфорация 74 %	50 200	0 0	0,02 0,3	0,26 1,0	1,0 1,0	1,0 1,0	1,0 0,9	0,94 0,81	0,77 0,97	0,82 0,96
1 – маты из супертонкого базальтового волокна; 2 – декоративная стеклоткань типа ТСД	50 50	0 50	0,1 0,15	0,2 0,47	0,9 1,0	1,0 1,0	1,0 1,0	0,95 1,0	0,95 0,95	1,0 0,95
1 – акустическая плита Акмигран минераловатная размерами 300х300 мм	20	0	0,02	0,11	0,30	0,85	0,9	0,78	0,72	0,59
1 – акустическая плита Силакпор размерами 450х450 мм	45	0	0,10	0,25	0,45	0,60	0,70	0,80	0,90	0,95
1 – акустическая плита ПА/С минераловатная размерами 500х500 мм	20 20	0 100	0,02 0,07	0,05 0,17	0,21 0,64	0,66 0,99	0,91 0,93	0,95 0,98	0,89 0,9	0,70 0,83

выбирают ЗПМ с требуемым частотным коэффициентом звукопоглощения _обл.

Звукопоглощение А, м², рассчитывают по формуле [16]:

(163)

где _обл – реверберационный коэффициент звукопоглощения выбранной конструкции облицовки в октавной полосе частот;

А_шт – звукопоглощение штучного поглотителя, определяемое по таблице 73, м²;

n_шт – число штучных поглотителей (по таблице 73);

S_обл – площадь звукопоглощающей облицовки, м².

Средний коэффициент звукопоглощения помещения до устройства звукопоглощающей облицовки  определяется по формуле:

(164)

где S_огр – общая площадь ограждающих конструкций помещения, м².

Звукопоглощение конструкций, на которых нет звукопоглощающей облицовки А₁, м², находят из выражения:

(165)

Средний коэффициент звукопоглощения в помещении ₁:

(166)

Постоянная помещения В₁, м², после установки звукопоглощающих конструкций определяется по формуле:

(167)

Таблица 73

Акустические характеристики штучных звукопоглотителей

Форма конструкции	Звукопоглощающий слой		Расстояние, мм		Эквивалентная площадь звукопоглощения в октавной полосе со среднегеометрическими частотами, Гц
	плотность	толщина	Между центрами, l	От потолка до поглотителя, R	63	125	250	500	1000	2000	4000	8000
1	2	3	4	5	6	7	8	9	10	11	12	13

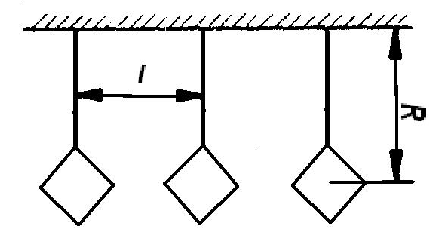

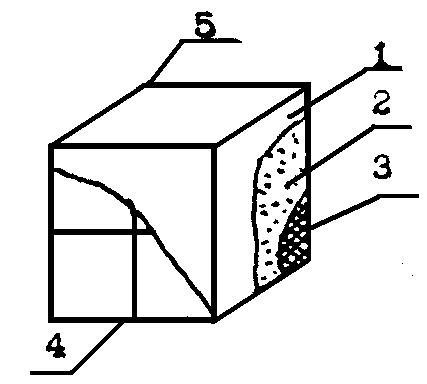

1 – поверхность; 2 – оболочка; 3 – звукопоглотители; Схема размещения 4 – каркас; 5 – точка подвеса

Окончание табл. 73

1	2	3	4	5	6	7	8	9	10	11	12	13
Куб со стороной 400 мм: 1 – просечно-вытяжной лист толщиной 2,0 мм, перфорация 74 % 2 – стеклоткань типа ЭЗ–100 3 – супертонкое стекловолокно 4 – проволочный каркас	15 15	60 60	2500 1500	1250 1250	0,14 0,08	0,4 0,23	0,75 0,55	1,23 1,03	1,14 0,97	1,05 0,86	0,82 0,75	0,67 0,60
То же, но со стороной 320 мм	15 15	60 60	2000 1000	1000 1000	0,1 0,05	0,16 0,11	0,37 0,34	0,68 0,51	0,84 0,60	0,66 0,46	0,52 0,40	0,37 0,35
То же, но со стороной 240 мм	15	60	1500	750	0,03	0,09	0,15	0,29	0,35	0,37	0,30	0,20
Параллеелепипед размерами 2600х66х300 мм: 1 – просечно-вытяжной лист; 2– стеклоткань типа ЭЗ-100; 3– супертонкое стекловолокно; 4 – каркас треугольного профиля	15	300	0	0	0,59	0,66	1,87	2,1	2,1	1,7	1,87	2,5

Если в результате расчета по формуле (162) максимальное снижение УЗД на какой либо из частот окажется меньше требуемого снижения L_тр, то необходимо применять способы снижения шума в источнике его возникновения, средства звукоизоляции, вибродемпфирование и другие.

Примеры решения задач

ПРИМЕР 5.8. В помещении начальника цеха требуемое снижение УЗД на среднегеометрических частотах 4000 Гц и 8000 Гц составляет 7 дБ. Размеры помещения: 10х7х4 м. Выбрать звукопоглощающий материал для акустической обработки помещения для снижения шума до нормативных требований.

РЕШЕНИЕ:

Определим общую площадь ограждающих конструкций помещения S_огр, м²:

Площадь поверхности, на которую необходимо нанести звукопоглощающий материал, определяется следующим образом:

(м²).

Так как помещение соразмерное, то звукопоглощающую облицовку можно наносить на потолок (и) или на стены. Выбираем следующий вариант облицовки: потолок и стены в шахматном порядке без применения штучных звукопоглотителей.

По таблице 72 выбираем звукопоглощающий материал винипор толщиной 30 мм, так как его коэффициент звукопоглощения на частотах 4000 и 8000 Гц имеет максимальное значение.

Расчет эффективности звукопоглощения проведем для частоты 8000 Гц.

Звукопоглощение рассчитаем по формуле (163): А = 165,6 м².

Средний коэффициент звукопоглощения помещения до устройства звукопоглощающей облицовки, определенный по формуле (164)  = 0,3. Постоянная помещения, согласно фор- муле (149), составит 117,6 м². Звукопоглощение ограждающих конструкций помещения, на которых нет звукопоглощающей облицовки, рассчитаем по формуле (165):

(м²).

Средний коэффициент звукопоглощения помещения со звукопоглощающими конструкциями определяем по формуле (166), ₁ = 0,72.

Постоянная помещения согласно формуле (167) составит В₁ = 710 м². Тогда максимальное снижение УЗД в расчетной точке, расположенной в зоне отраженного звука, определим по фор- муле (162):

Необходимое снижение УЗД в помещении составляло 7 дБ, а получено снижение уровня за счет акустической обработки помещения 8 дБ, следовательно, выбранный ЗПМ и место его нанесения на ограждающие поверхности помещения обеспечивают снижение шума до допустимых значений.

Задачи для самостоятельного решения

ЗАДАЧА 5.30. В помещении лаборатории для теоретических работ уровень звукового давления L, дБ соответствует значениям, приведенным в таблице 74. Определить требуемое снижение УЗД  L_тр, дБ, и выбрать материал для звукопоглощающей облицовки ограждающих поверхностей помещения. Вычислить максимальное снижение УЗД L, дБ, в расчетной точке, расположенной в зоне отраженного звука за счет акустической обработки помещения. Акустический расчет провести для тех октавных полос частот, где наблюдается несоответствие значений фактического спектра шума и допустимого.

Графически изобразить исходный, предельный и ожидаемый спектр шума после нанесения звукопоглощающей облицовки. Сделать вывод о достаточности проведенных мероприятий.

Таблица 74

Варианты заданий к задаче 5.30

№ варианта	УЗД, дБ в октавных полосах со среденегеометрическими частотами, Гц								Размеры помещения, м
	63	125	250	500	1000	2000	4000	8000
1	76	67	61	54	55	57	60	45	10х8х4
2	64	68	60	52	60	64	52	46	6х5х4,2
3	80	82	76	66	59	58	52	51	15х7х4,5
4	80	78	68	58	55	54	59	57	5х5х3
5	72	68	64	60	61	64	55	48	12х9х4,5
6	59	61	63	62	61	58	57	55	5х5х4
7	71	61	54	49	59	67	61	51	10х7х4,2
8	75	65	61	58	68	63	60	52	15х8х5
9	76	68	60	60	59	58	57	46	6х5х4
10	56	62	60	63	58	58	54	48	10х6х3
