5.6 Звукопоглощающие облицовки поверхностей помещения

Облицовка внутренних поверхностей помещений звукопоглощающими материалами (ЗПМ) обеспечивает снижение УЗД на 6…8 дБ в зоне отраженного звука и на 2…3 дБ в зоне прямого звука. Максимальное поглощение обеспечивается на средних и высоких частотах.

Площадь облицованной поверхности должна составлять не менее 60 % общей площади ограничивающих помещение поверхностей. Звукопоглощающие конструкции можно располагать в виде сплошной облицовки потолка и (или) стен, в шахматном порядке, в виде полос с разрывом, подвесных акустических балок и кулис.

Толщина слоя ЗПМ принимается 50…100 мм. Для снижения низкочастотного шума облицовку следует относить от поверхностей на 10…150 мм.

Место нанесения облицовки определяется формой помещения. Облицовка потолка эффективна в низких помещениях большой площади (несоразмерных плоских) при l/h > 5, b/h ³ 4, где l, b, h – соответственно длина, ширина и высота помещения.

Облицовка стен целесообразна в длинных несоразмерных помещениях при l/h > 5, b/h £ 4.

В помещениях соразмерных (при соотношении длины и ширины к высоте l/h < 5, b/h < 5) облицовку можно наносить как на стены, так и на потолок.

В помещениях высотой более 6 м следует предусматривать устройство звукопоглощающего подвесного потолка.

Звукопоглощающий материал выбирается с учетом гигиенических требований и условий пожарной безопасности, условий эксплуатации (воздействие вибраций, влаги, пыли и т.п.). Частотная характеристика коэффициента звукопоглощения облицовки a_обл должна соответствовать частотной характеристике требуемого снижения шума, то есть максимальное значение a_обл должно быть на той частоте, где наблюдается максимальное превышение шума над допустимыми значениями. Выбор ЗПМ можно проводить по таблице 72 16.

При недостаточной площади поверхности, на которую требуется нанести ЗПМ (наличие окон, прозрачных стен из стеклобетона и др.), применяют штучные звукопоглотители. Они представляют собой объемные конструкции в виде призм, шаров, кулис из перфорированных листов твердого картона, пластмассы, металла, заполненных или оклеенных изнутри ЗПМ. Для предотвращения высыпания волокнистых материалов через отверстия перфорации предусматривается слой тонкой прозрачной акустической ткани, например, стеклоткани. Поглотители подвешиваются равномерно в объеме помещения или вблизи шумного оборудования. Акустические характеристики штучных поглотителей представлены в таблице 73 16.

Максимальное снижение УЗД (L, дБ) в расчетной точке, расположенной в зоне отраженного звука, за счет проведения акустической обработки в помещениях большого объема приближенно можно определить по формуле 21:

(162)

где В – постоянная помещения до акустической обработки, определяемая по формуле (149), м²;

В₁ – постоянная помещения после установки звукопоглощающих конструкций, м².

Вначале определяют необходимую площадь облицованных поверхностей помещения S_обл и целесообразность применения штучных звукопоглотителей с учетом рекомендаций, приведенных выше, а также

Таблица 72

Акустические характеристики звукопоглощающих облицовок

Конструкция	Толщина слоя ЗПМ h, мм	Воздушный зазор d, мм	Реверберационный коэффициент звукопоглощения aобл в октавных полосах со среднегеометрическими частотами, Гц
			63	125		250		500		1000		2000		4000		8000
1	2	3	4	5		6		7		8		9		10		11

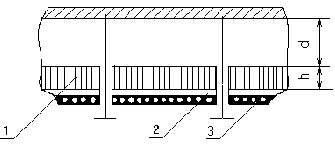

1 – звукопоглощающий материал; 2 – защитная оболочка; 3 – перфорированное покрытие
1 – прошивные минераловатные маты; 2 – стеклоткань типа Э-0,1; 3 – просечно-вытяжной лист толщиной 2,0 мм, перфорация 74 %	100	0	0,11		0,35		0,75		1,0		0,95		0,9		0,92		0,95
