8.2 Заключение
В настоящей главе представлена архитектура систем моделирования условий полета, ориентированная в основном на реализацию трех атрибутов качества: производительность, интегрируемость и модифицируемость. В ходе реализации этих задач в конкретных проектах удалось добиться некоторой экономии. В частности, численность группы установки на месте сократилась до 50 % от предшествующего показателя. Связано это было с упрощением механизма обнаружения и устранения неисправностей. Реализация заданных атрибутов качества обеспечивается путем минимизации количества конфигураций типов модулей в архитектурном образце «структурная модель», ограничения взаимодействия между типами модулей и декомпозиции функциональности согласно предполагаемым модификациям реального воздушного судна.
Усовершенствования систем моделирования были достигнуты в основном за счет более глубокого понимания тщательно проанализированной и документированной программной архитектуры и более точного соблюдения ее постулатов. В работе Чэстек (Chastek) и Браунсуорд (Brownsword) [Chastek 96] описываются некоторые результаты, которые удалось получить благодаря применению образца «структурная модель»:
Во время заводской приемки предыдущей информационной системы моделирования сопоставимого объема (В-52) было выявлено от 2000 до 3000 тестовых описаний (тестовых задач). В проекте на основе структурного моделирования этот показатель снизился до 600-700 описаний. Устранять проблемы стало легче, а причиной их возникновения во многих случаях оказывалось неверное толкование документации... В большинстве случаев специалистам удавалось локализовывать неисправности, не выезжая на место... Благодаря структурному моделированию процент брака но сравнению с предыдущими информационными системами моделирования снизился в два раза.

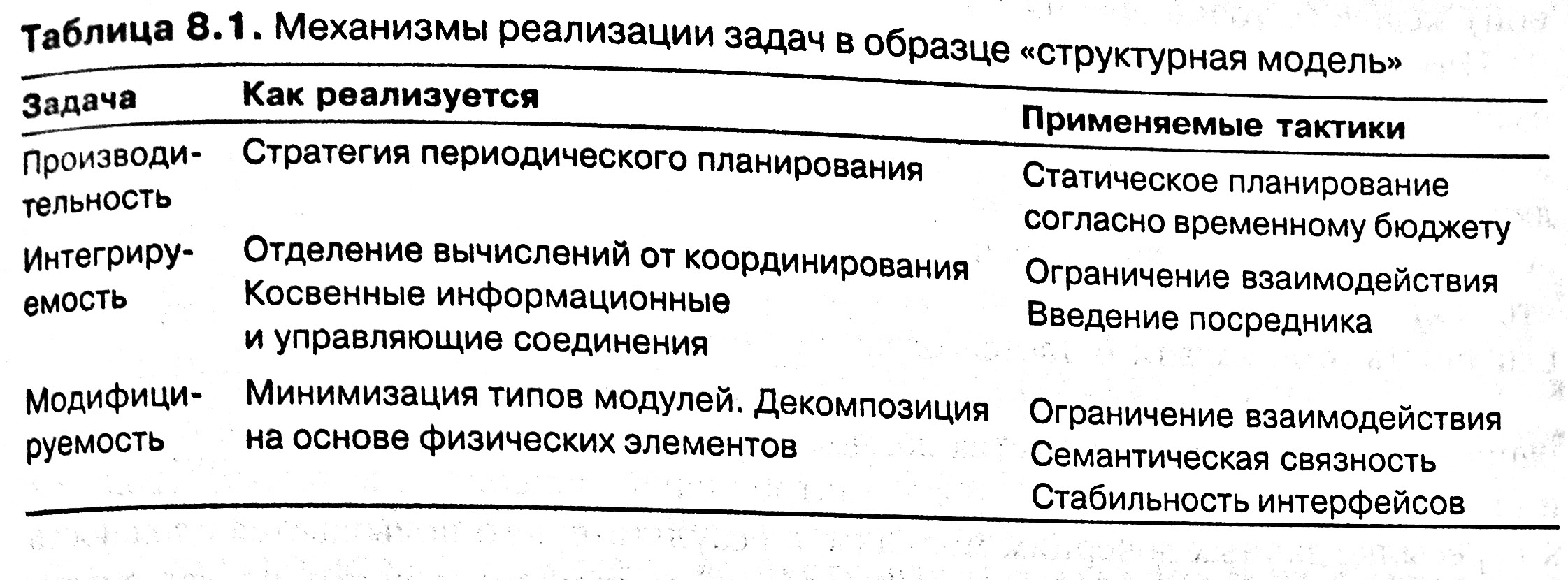

В начале главы мы обозначили три основные задачи по качеству, на реализации которых ориентирован образец «структурная модель»: это производительность интегрируемость и модифицируемость рабочих требований. Сейчас мы резюмируем механизмы реализации поставленных задач. В кратком виде эти сведения представлены в табл. 8.1.
Производительность
Основной задачей по качеству для образца «структурная модель» является обеспечение производительности в реальном времени. Достигается она в основном средствами организующей части и за счет применения стратегии периодического планирования. Для каждой подсистемы, которая активизируется организующей частью, устанавливается временной бюджет; с другой стороны, масштаб аппаратного обеспечения системы моделирования планируется в расчете на соответствие сумме всех временных бюджетов. Иногда для этой цели хватает одного процессора, в других случаях приходится вводить несколько процессоров. Для реализации производительности в реальном времени в рамках такой стратегии планирования требуется, чтобы суммарное время, отводимое участвующим в контурах управления подсистемам, соответствовало одному циклу системы моделирования. Таким образом, производительность в реальном времени обеспечивается за счет сочетания архитектурных образцов (конфигураций организующего модуля) и функциональной декомпозиции (механизма активизации экземпляров).
Интегрируемость
Согласно образцу «структурная модель» информационные и управляющие сочинения между любыми двумя подсистемами намеренно сводятся к минимуму. В первую очередь дочерним модулям контроллера подсистемы запрещается передавать данные и управление своим братьям. Любой обмен данными или сигналами управления происходит только при посредничестве контроллера подсистемы Таким образом, для интеграции в подсистему нового дочернего модуля контроллера требуется, во-первых, внутренняя непротиворечивость данных этого контроллера и, во вторых, правильность данных, передаваемых между контроллером и его дочерними модулями. Если бы каждый новый дочерний модуль имел возможность взаимодействия с другими дочерними модулями, все они оказались бы вовлечены в интеграцию; согласно принятой схеме, процесс значительно упрощается. Таким образом, интеграция сводится к линейной (а не экспоненциальной) задаче (с точки зрения количества дочерних модулей).
Интеграция любых двух подсистем также не сопряжена с непосредственным взаимодействием дочерних модулей; соответственно, задача, опять же, ограничивается обеспечением непротиворечивости данных, которые передаются этими двумя подсистемами. Возможность того, что введение новой подсистемы окажет воздействие на ряд существующих подсистем, существует, однако благодаря тому, что количество подсистем значительно меньше количества дочерних модулей, сложность этой задачи остается ограниченной.
Итак, интегрируемость в рамках структурной модели упрощается путем намеренного ограничения количества возможных соединений. У подобного ограничения есть обратная сторона — роль контроллеров подсистем зачастую сводится к пересылке данных дочерним модулям, в результате чего повышается сложность и снижается производительность. Впрочем, на практике преимущества значительно перевешивают издержки. Среди преимуществ следует также упомянуть возможность создания макета системы, предусматривающего инкрементную разработку и упрощенный механизм интеграции. Все проекты на основе структурного моделирования характеризуются простотой и беспрепятственностью интеграции.
Модифицируемость
Модифицируемость упрощается за счет минимизации конфигураций базового модуля (в которых проектировщику и специалистам по сопровождению, естественно, легче разобраться) и локализации функциональности, с тем чтобы в любой отдельно взятой модификации участвовало как можно меньше контроллеров подсистем и их дочерних модулей. Уменьшить количество соединений помогают n-прямоугольные схемы.
Более того, для всех подсистем, основанных на физических элементах, декомпозиция и модификации соответствуют физической структуре. Вероятность модификации тех подсистем, которые основаны не на физических элементах (например, уравнений движения), значительно ниже. Судя по отзывам специалистов, которым приходилось работать с образцом «структурная модель», побочные эффекты в ходе модификаций встречаются крайне редко.
