28. Клеєдощаті і клеєфанерні балки
Дощатоклеєні балки.
Застосовуються в якості несучих конструкцій для різних типів будівель, елементів мостів,
галерей т.п. прольотами 6–24м.

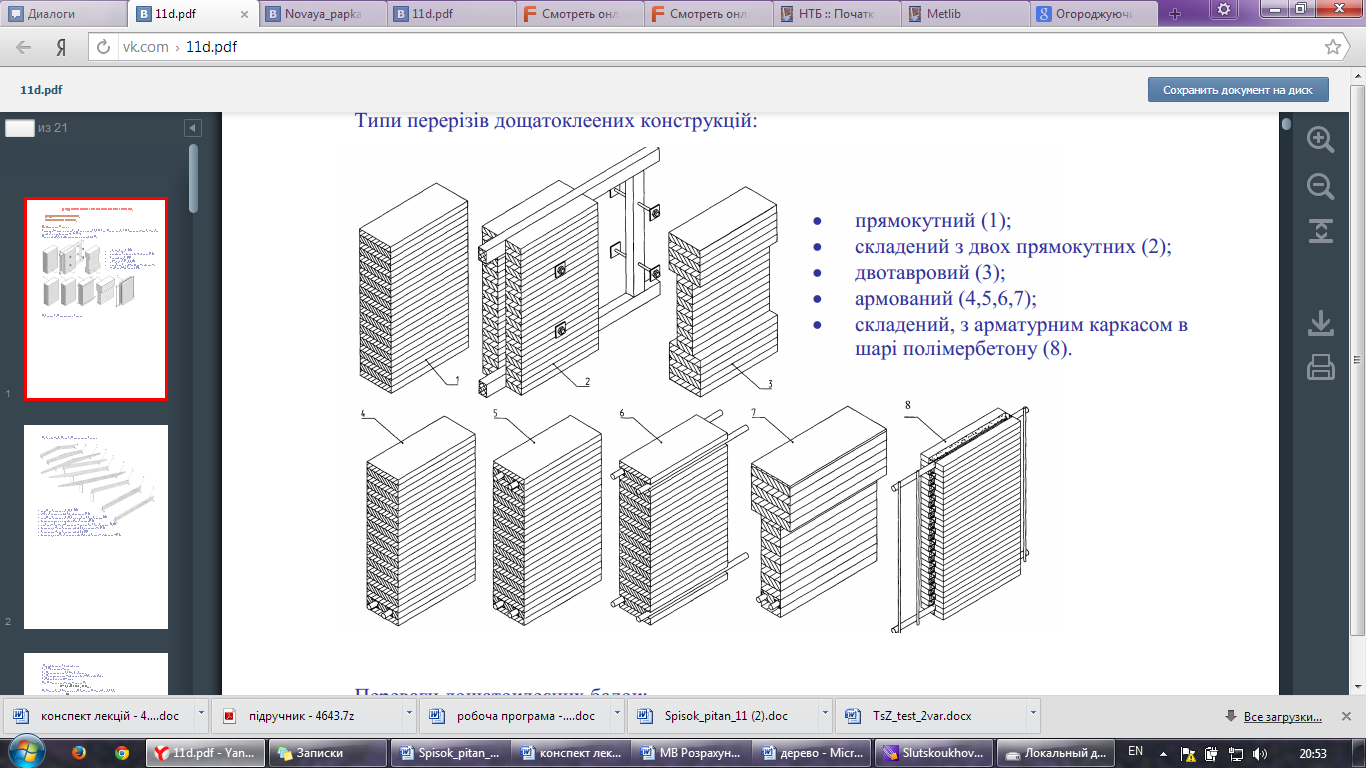

Типи перерізів дощатоклеених конструкцій:
• прямокутний (1);
• складений з двох прямокутних (2);
• двотавровий (3);
• армований (4,5,6,7);
• складений,з арматурним каркасом в
шарі полімербетону (8)

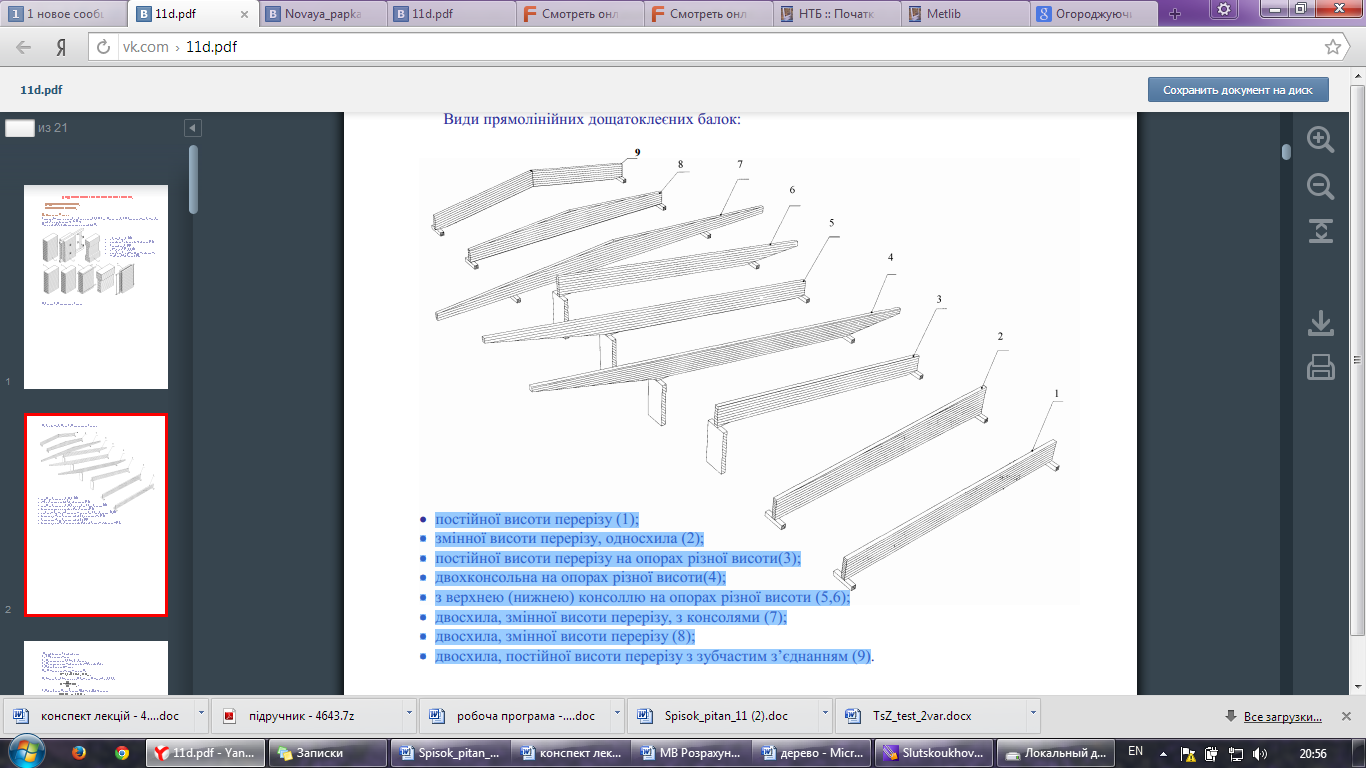

Види прямолінійних дощатоклеєних балок
постійної висоти перерізу (1);
• змінної висоти перерізу, односхила (2);
• постійної висоти перерізу на опорах різної висоти(3);
• двохконсольна на опорах різної висоти(4);
• з верхнею (нижнею) консоллю на опорах різної висоти (5,6);
• двосхила, змінної висоти перерізу, з консолями (7);
• двосхила, змінної висоти перерізу (8);
• двосхила, постійної висоти перерізу з зубчастим з’єднанням (9)
Клеєфанерні балки.
Застосовуються в якості несучих конструкцій прольотами 6–18м.
Складаються з поясів і стінок.

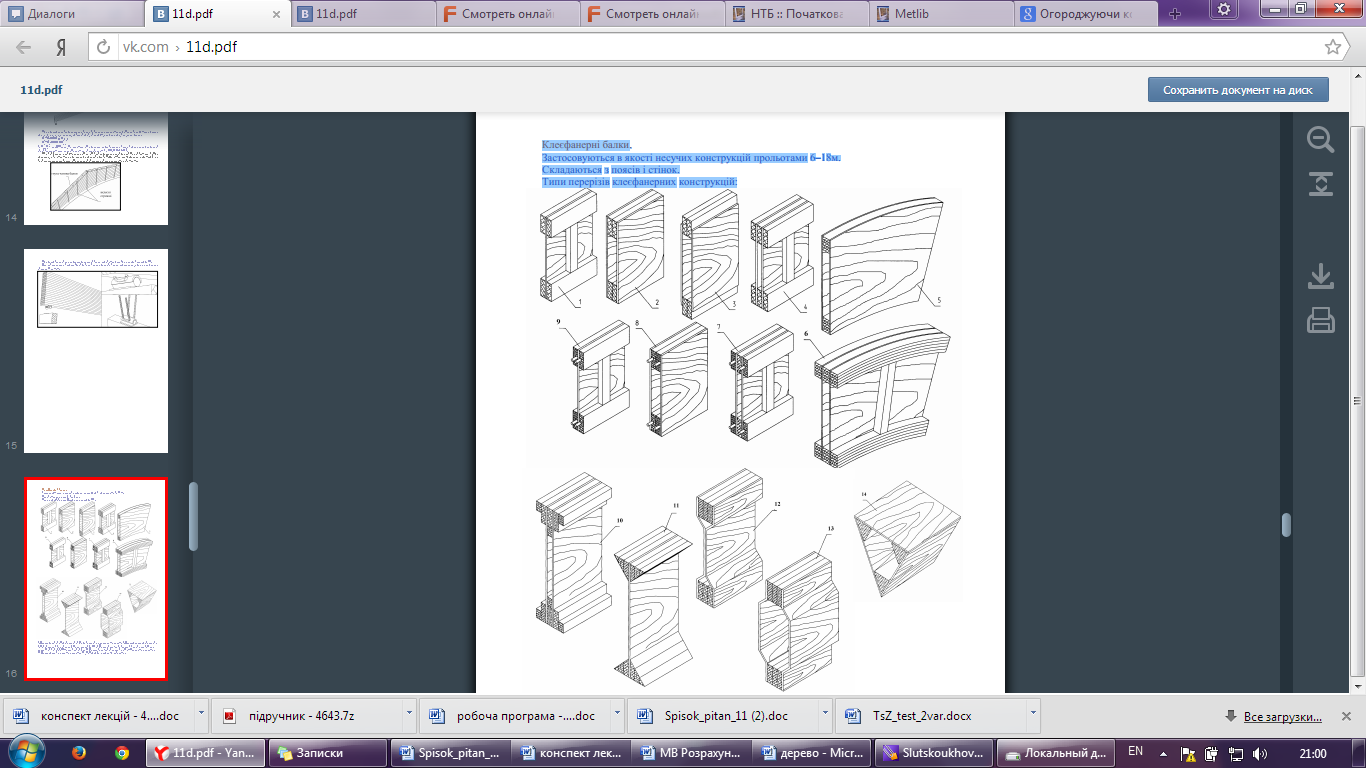

Типи перерізів клеєфанерних конструкцій:
1.Двотавровий. 2.Коробчастий. 3.Коробчастий з винесеним поясом. 4.Двотаврово-коробчастий.
5.Коробчастий для криволінійних конструкцій. 6.Двотаврово-коробчастий для криволінійних
конструкцій. 7,8,9.Армовані перерізи. 10.Двотаврово-коробчастий з пірамідальними поясами.
11.Двотавровий з косими поясами. 12,13.Перерізи з гнутими стінками.

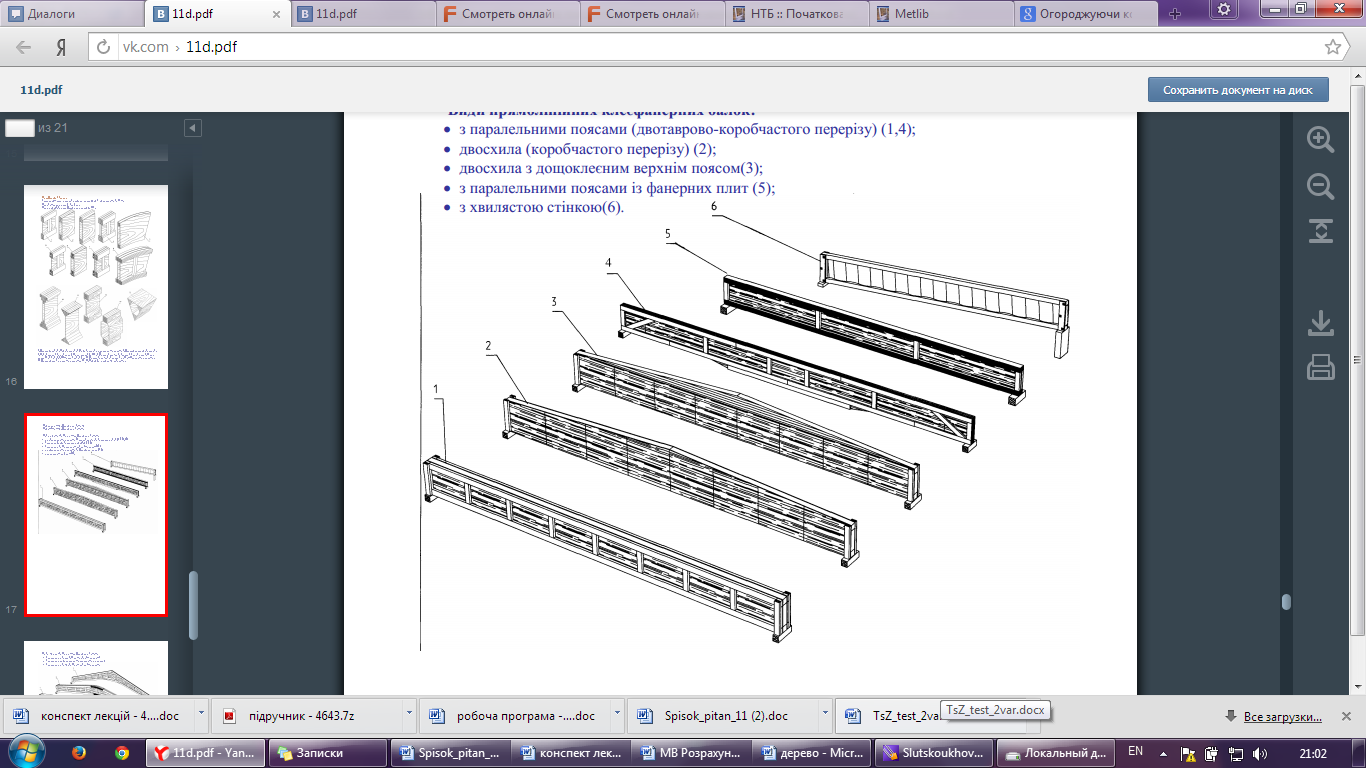

Види прямолінійних клеєфанерних балок:
• з паралельними поясами (двотаврово-коробчастого перерізу)(1,4);
• двосхила (коробчастого перерізу)(2);
• двосхила з дощоклеєним верхнім поясом(3);
• з паралельними поясами із фанерних плит (5);
• з хвилястою стінкою(6).
Види криволінійних клеєфанерних балок:
• двосхила з криволінійним верхнім поясом;
• двосхила з гнутоклеєними вставками в поясах;
• двосхила з прямолінійним верхнім поясом

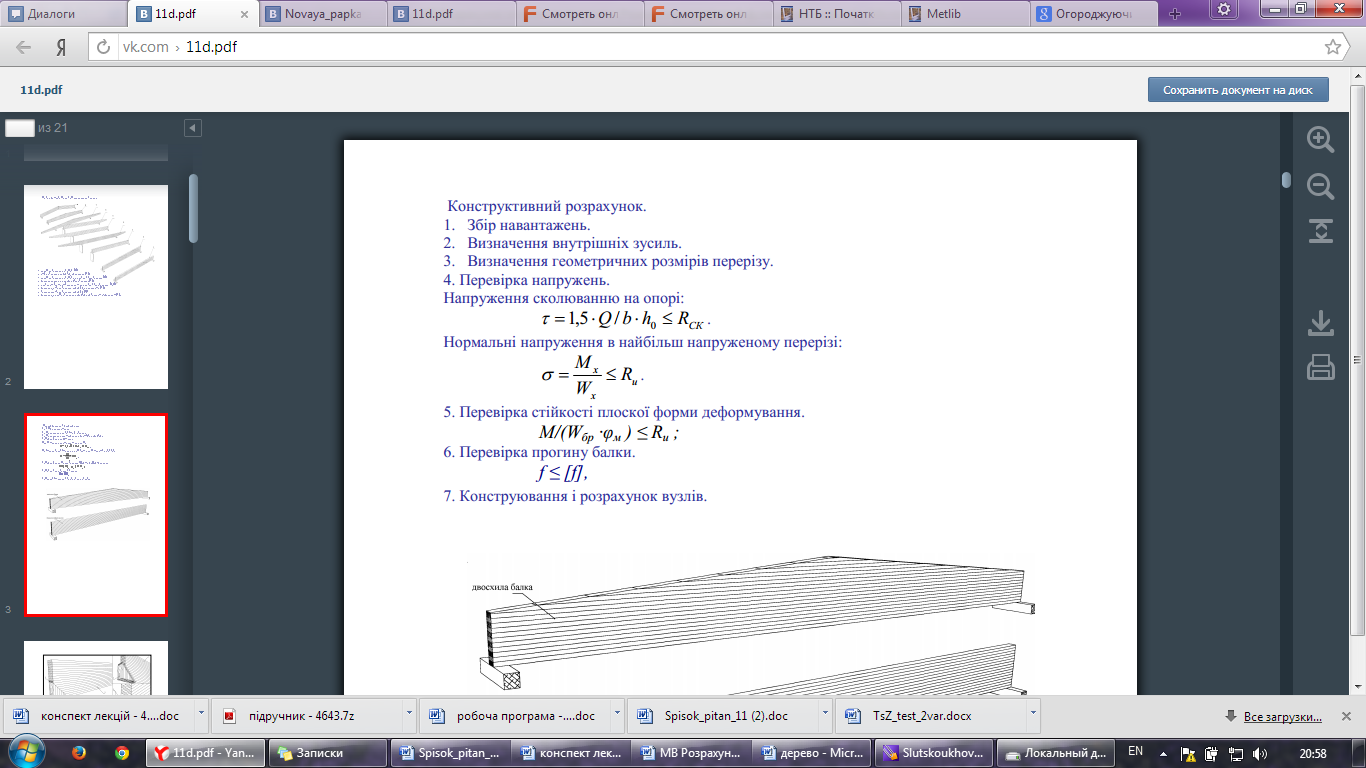

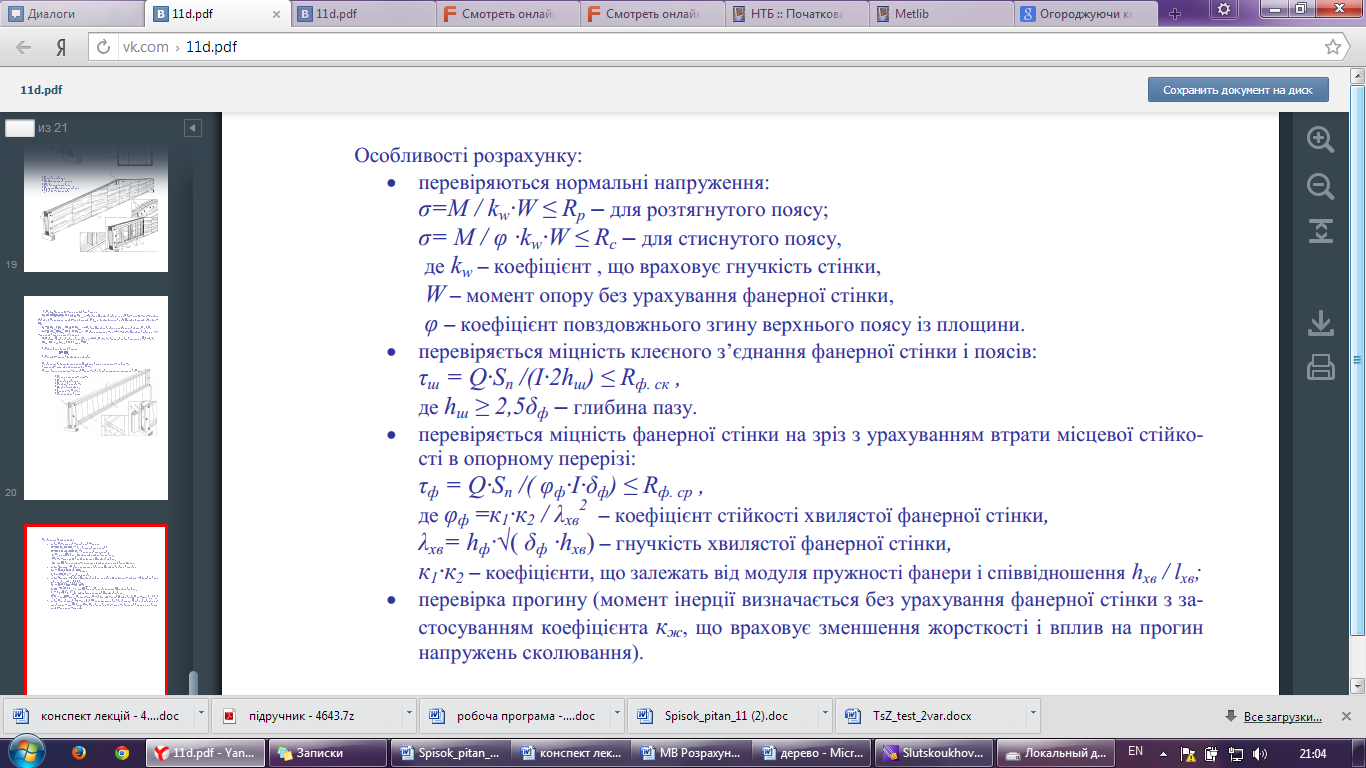

Конструктивний розрахунок.
1. Збір навантажень.
2. Визначення внутрішніх зусиль.

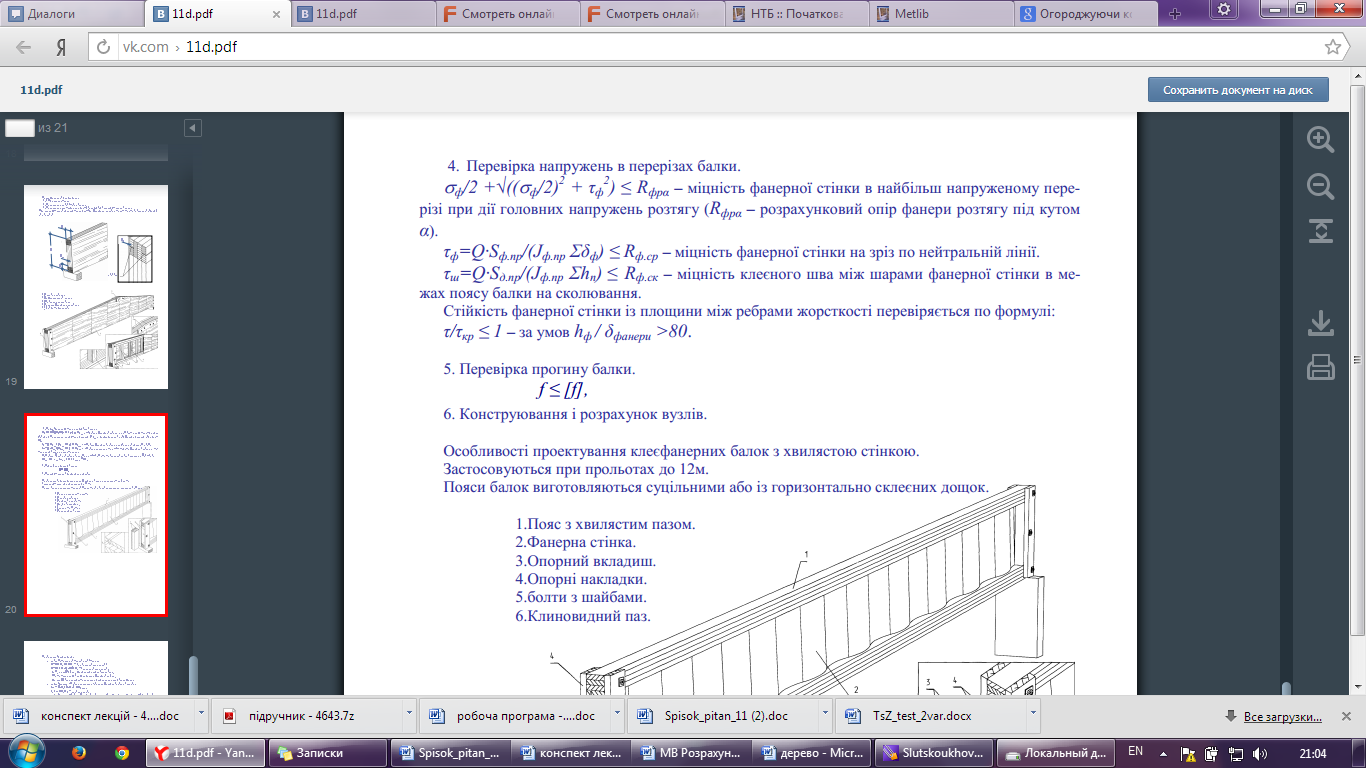

3. Визначення геометричних розмірів перерізу і конструювання балки:
При конструюванні враховуються розміри фанерних листів з метою меншої кількості відходів
при розкрої

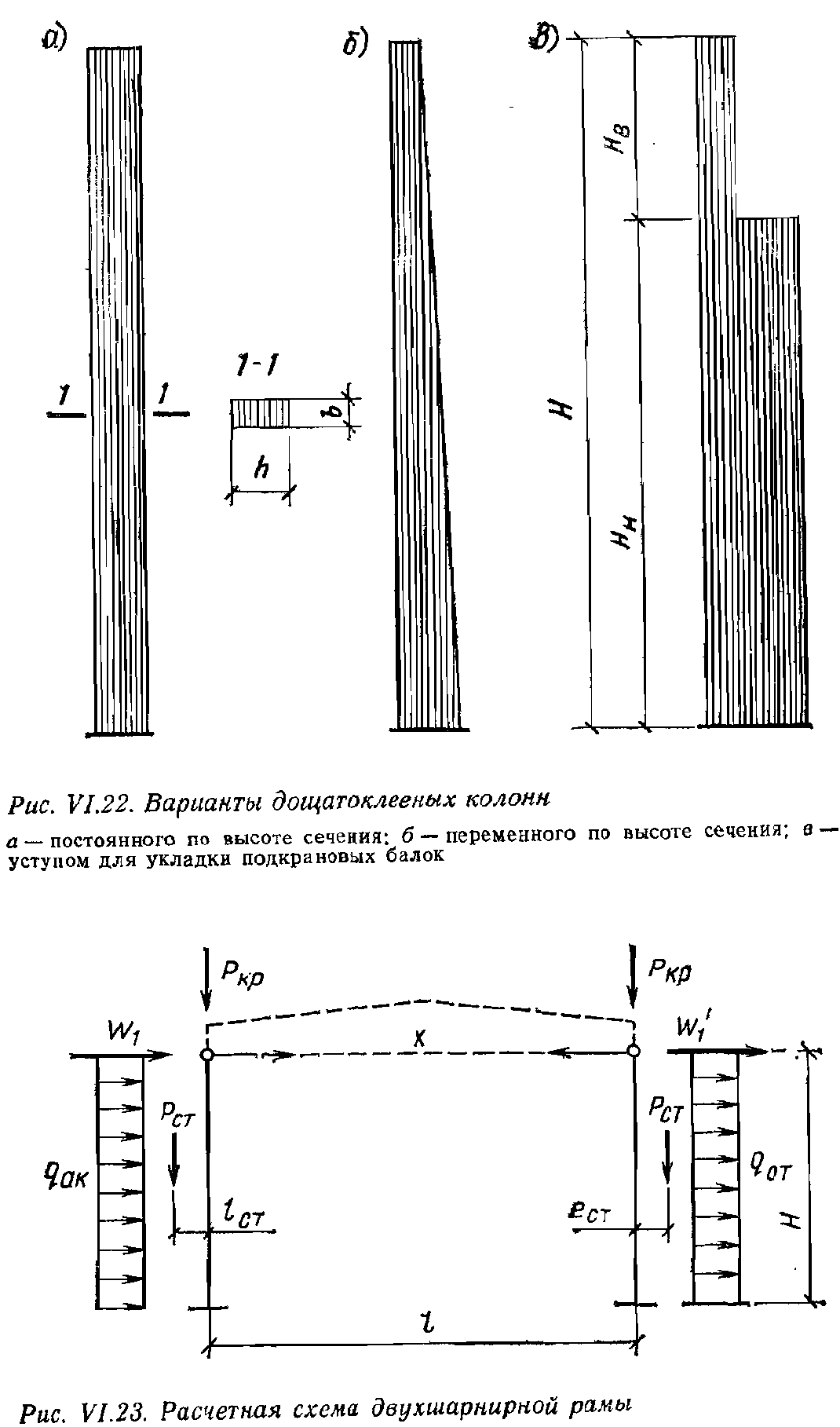

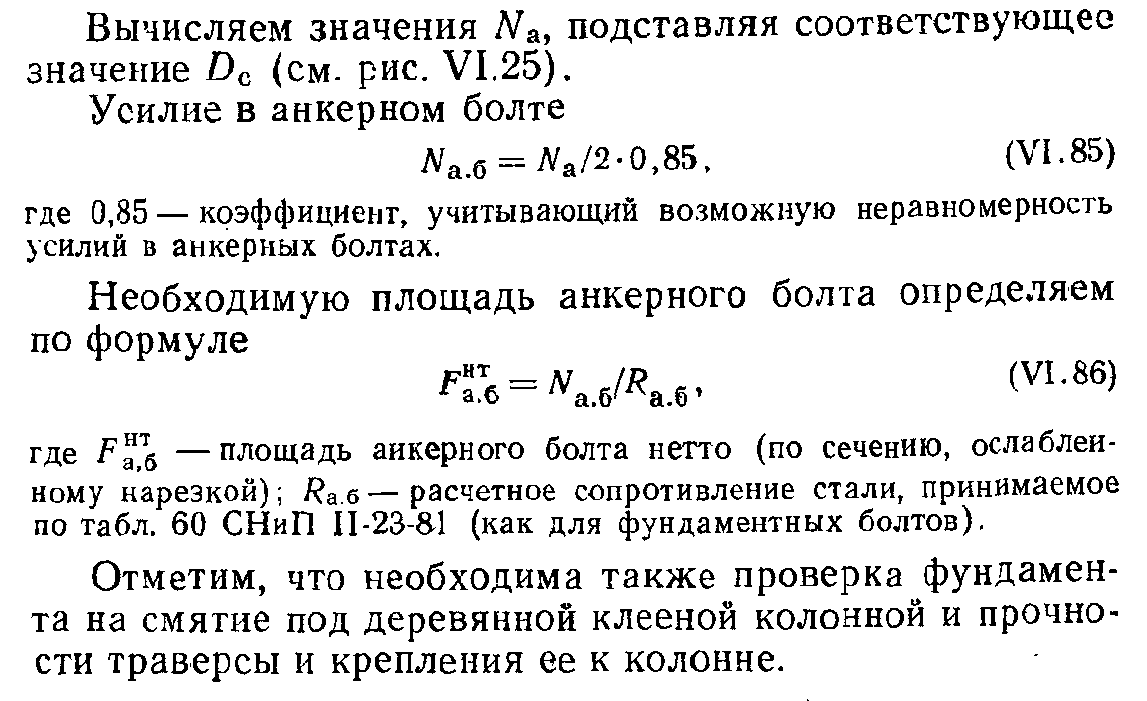

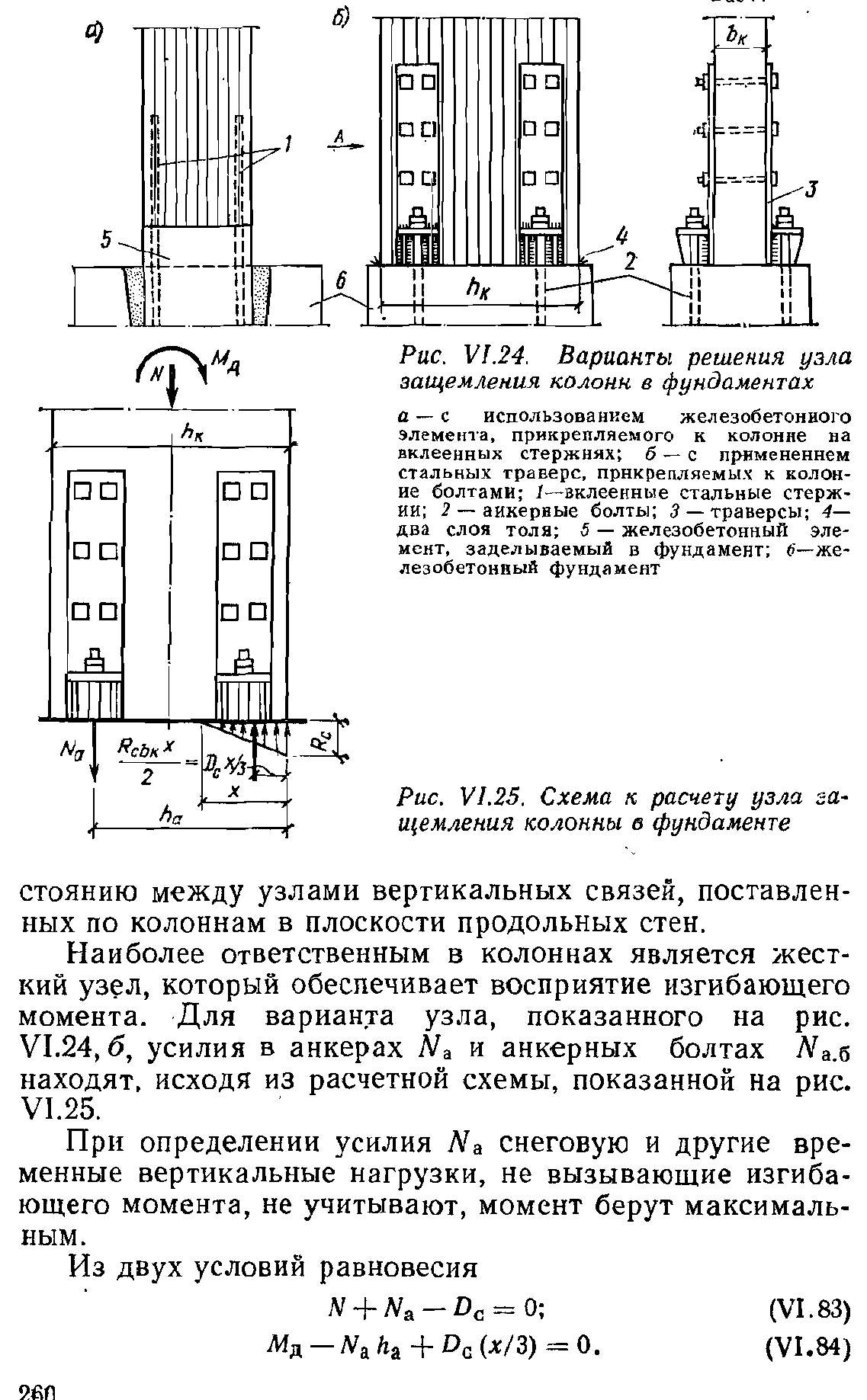

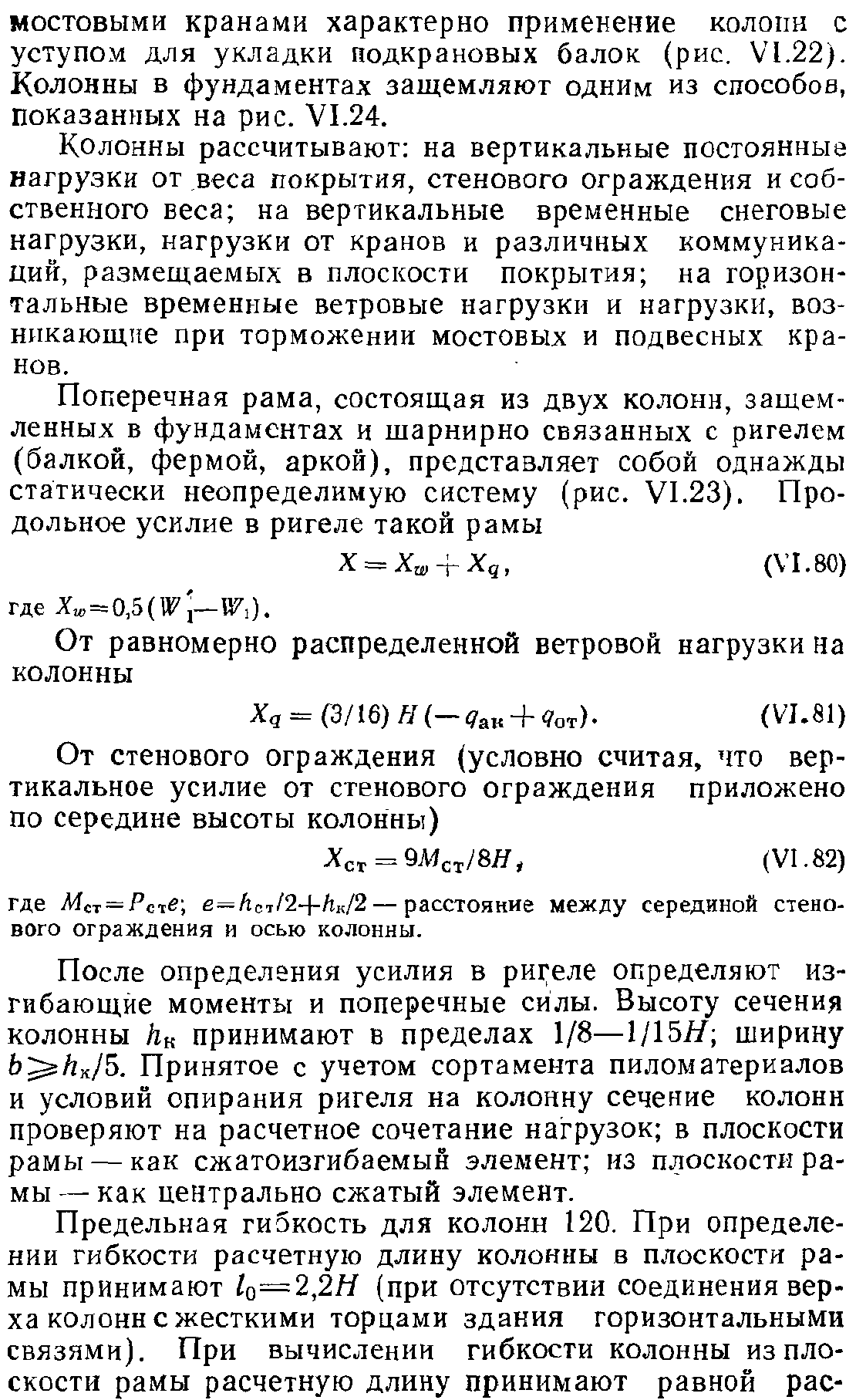

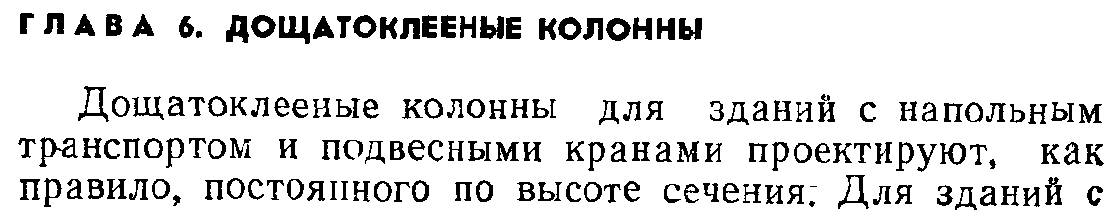

Клеєдощаті колони.

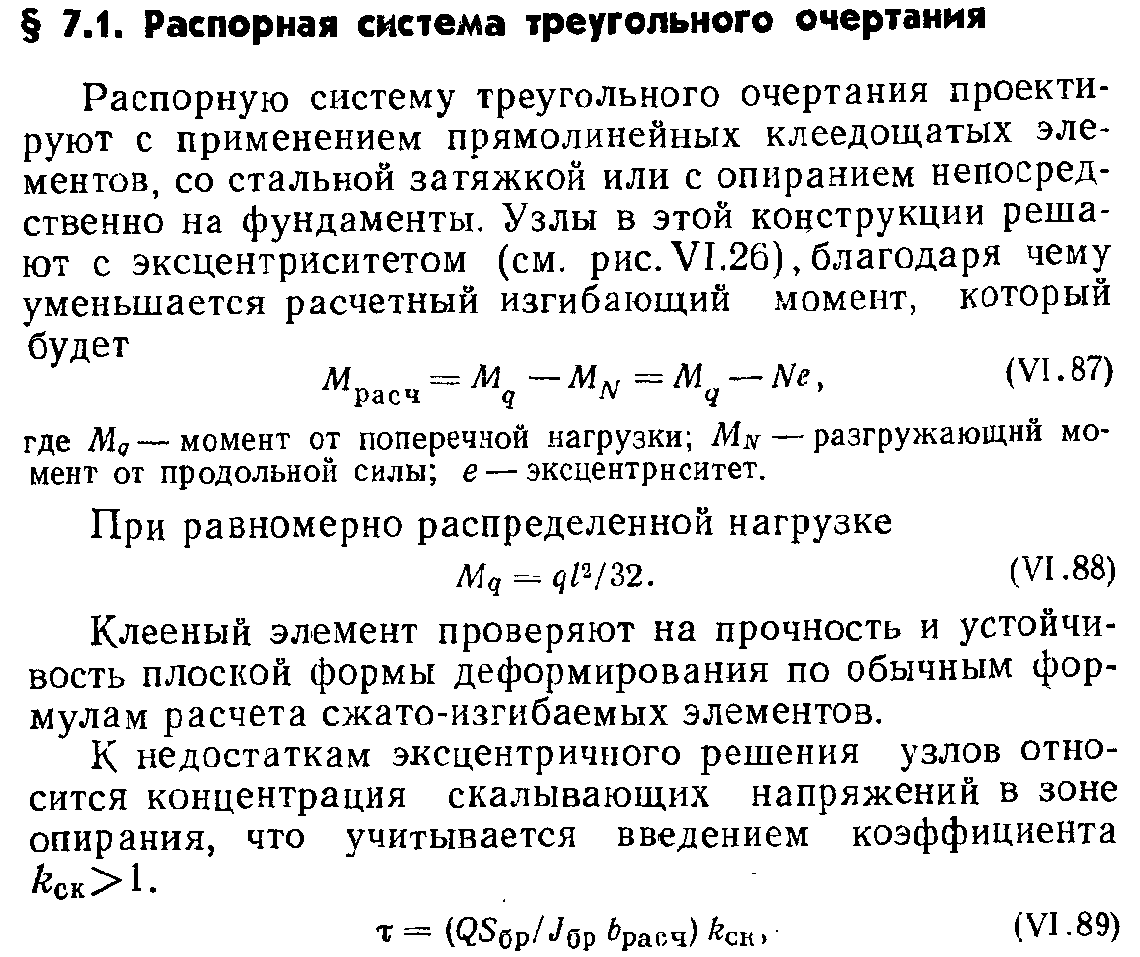

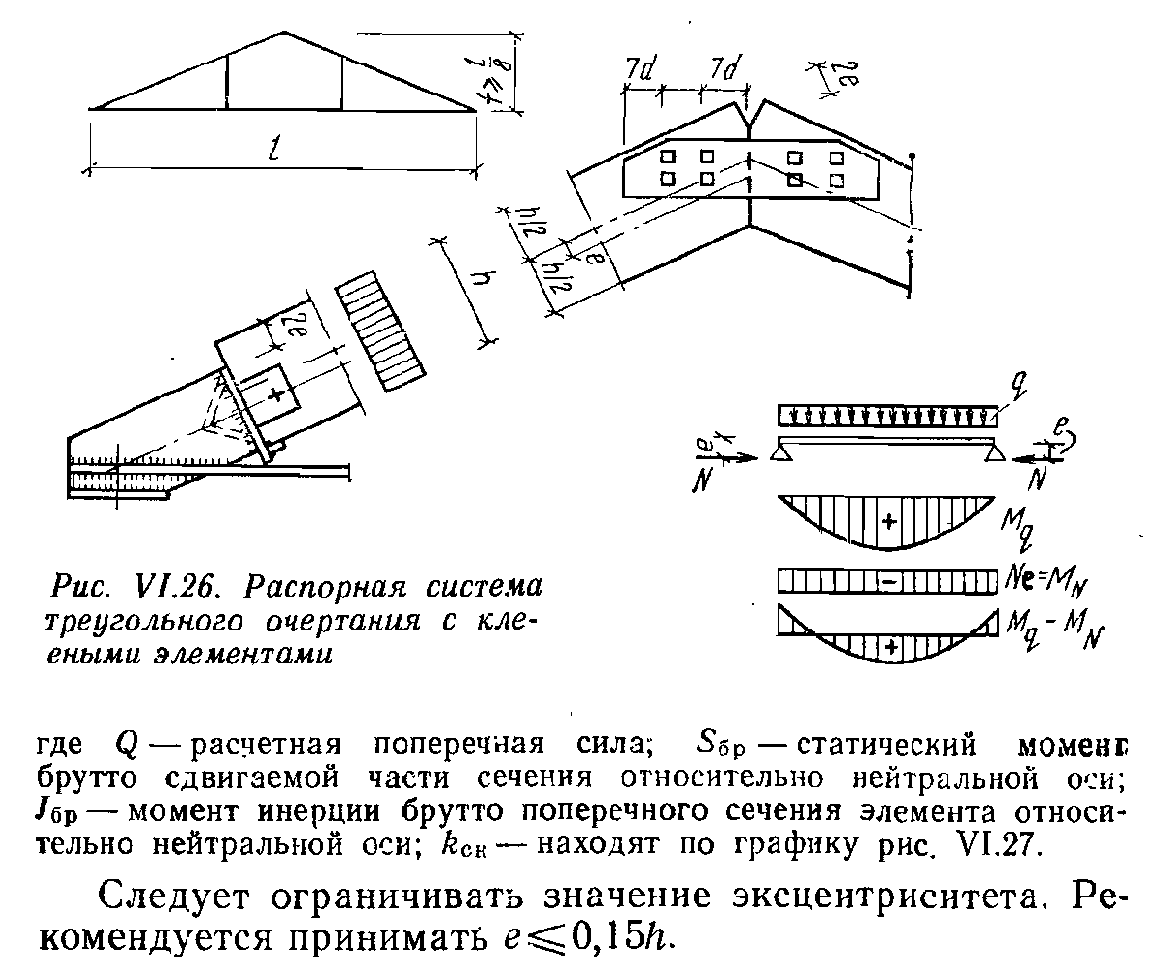

Розпірні системи трикутного обрису.

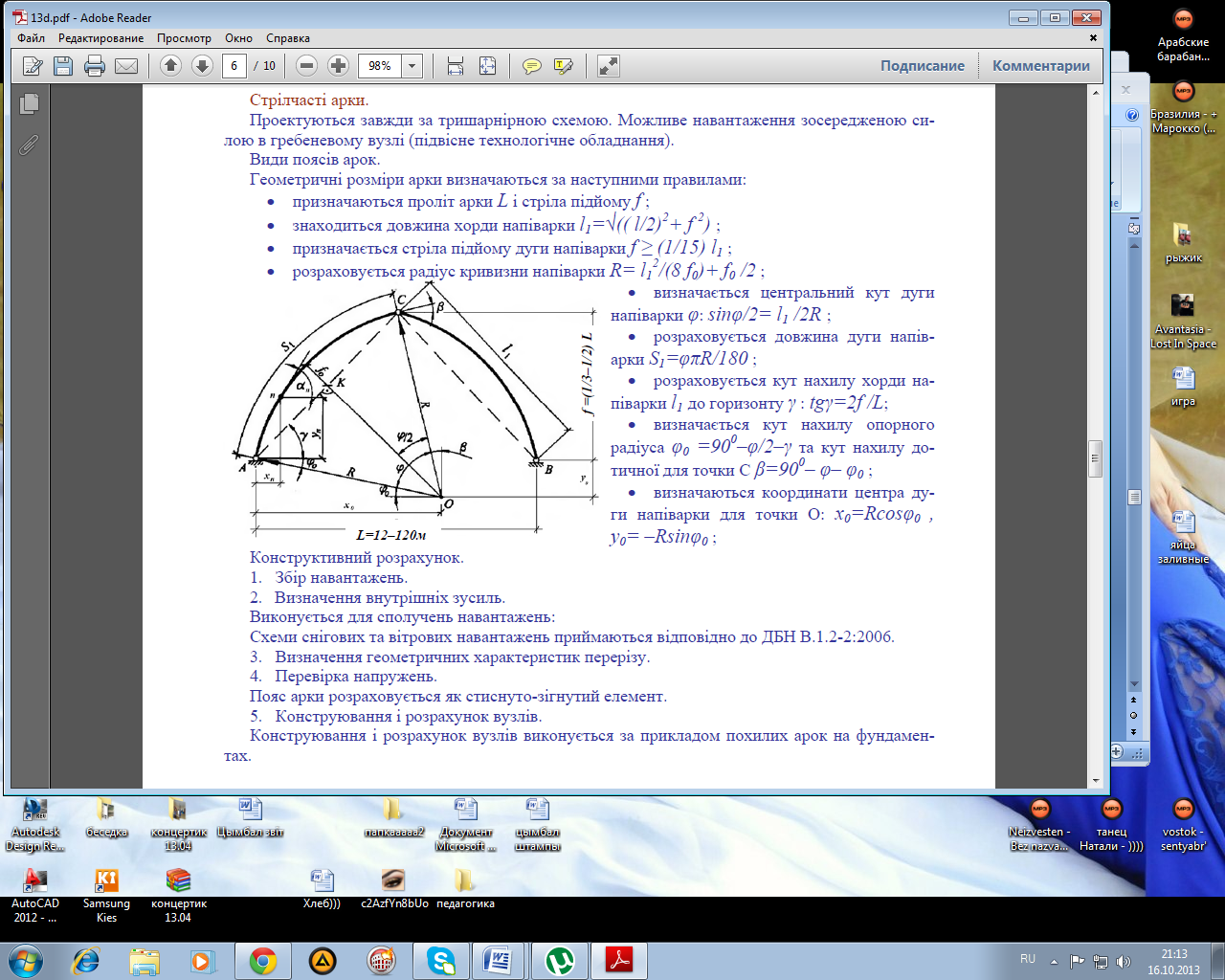

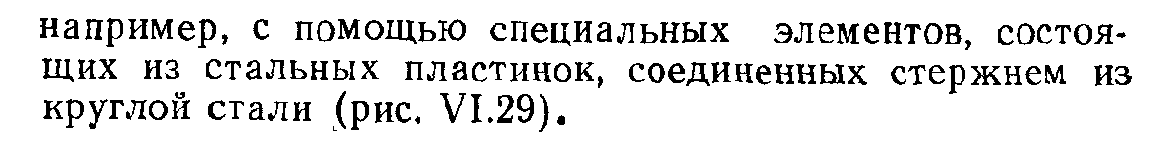

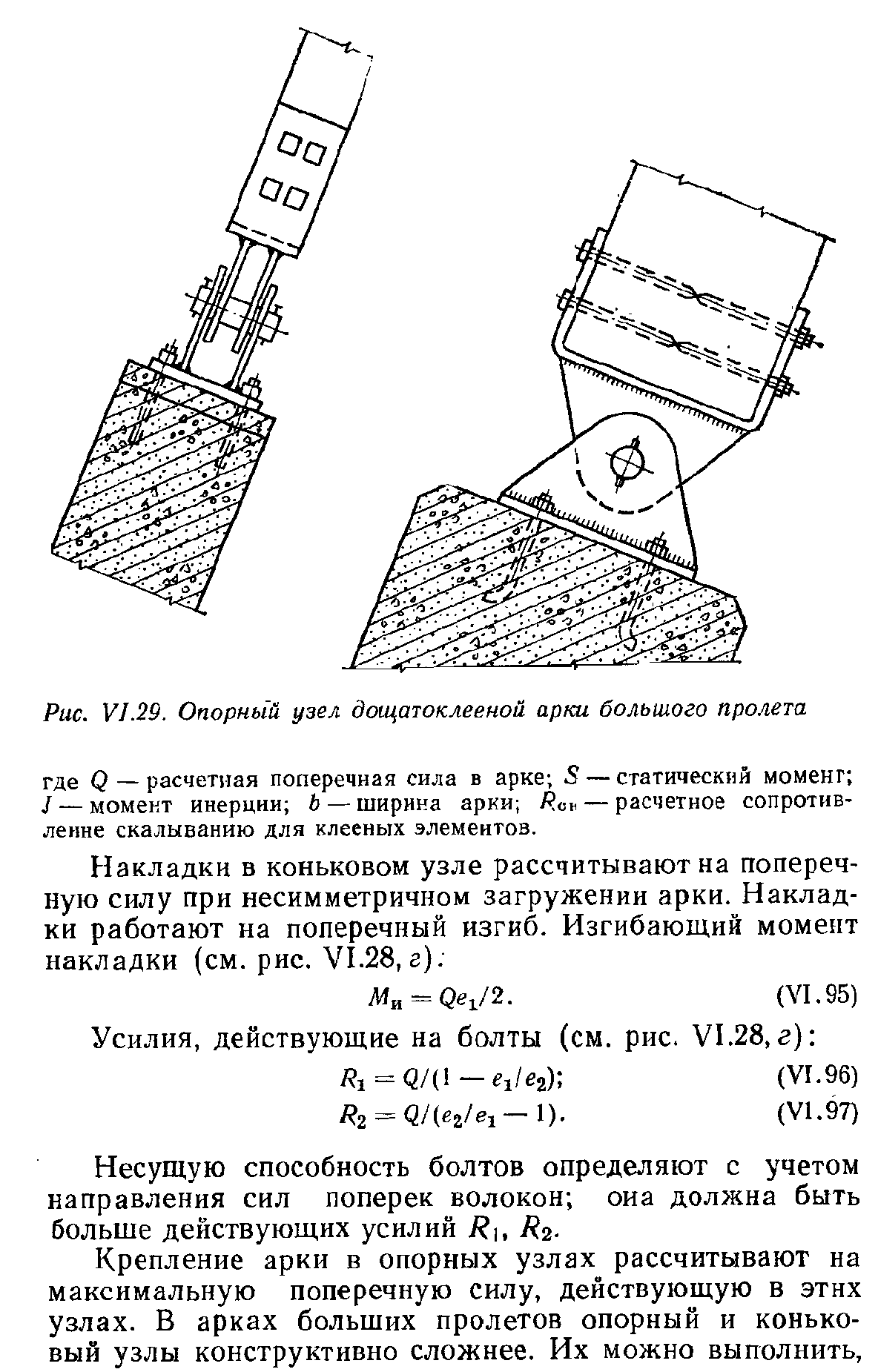

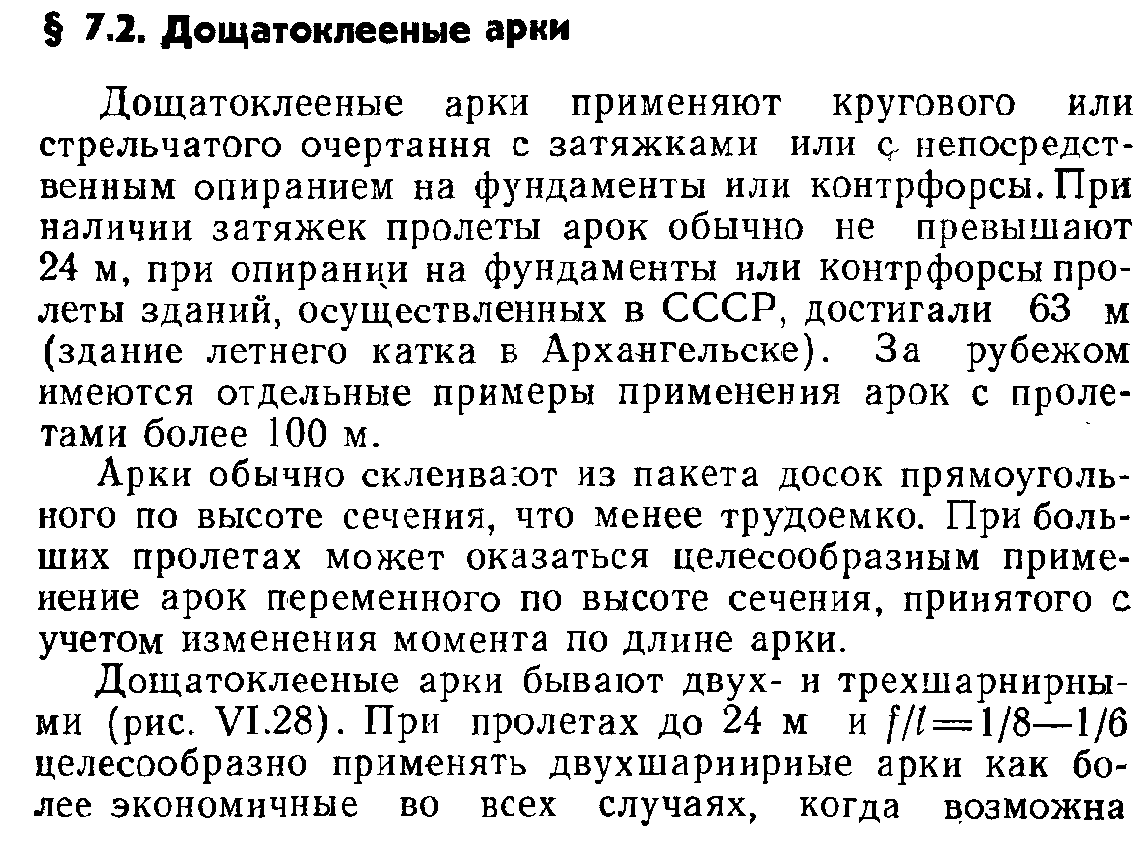

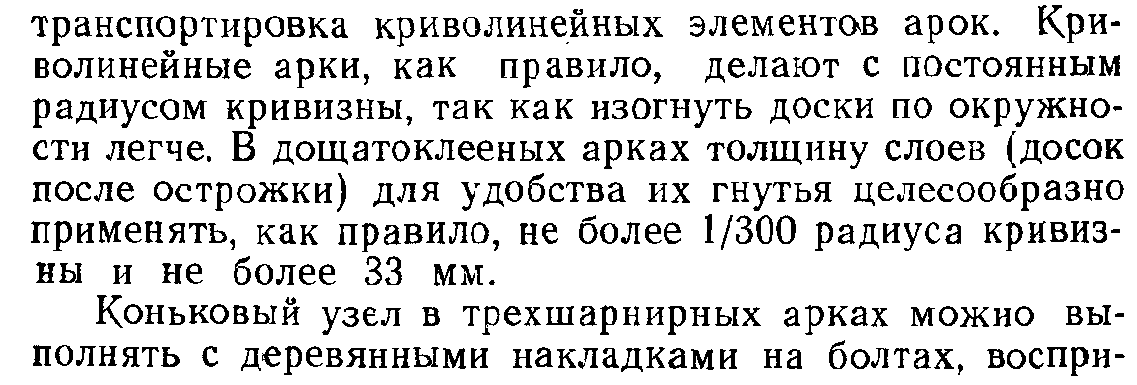

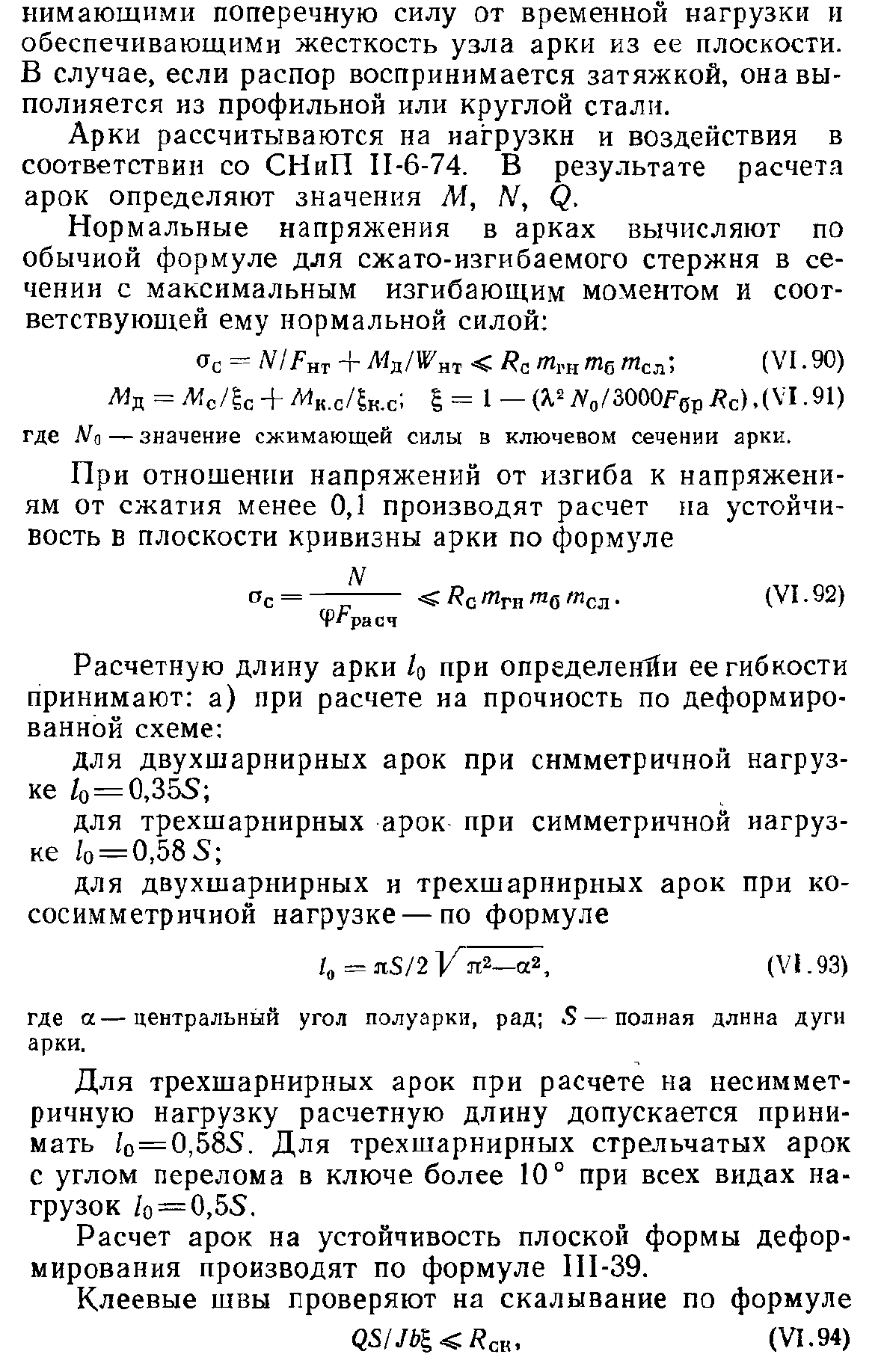

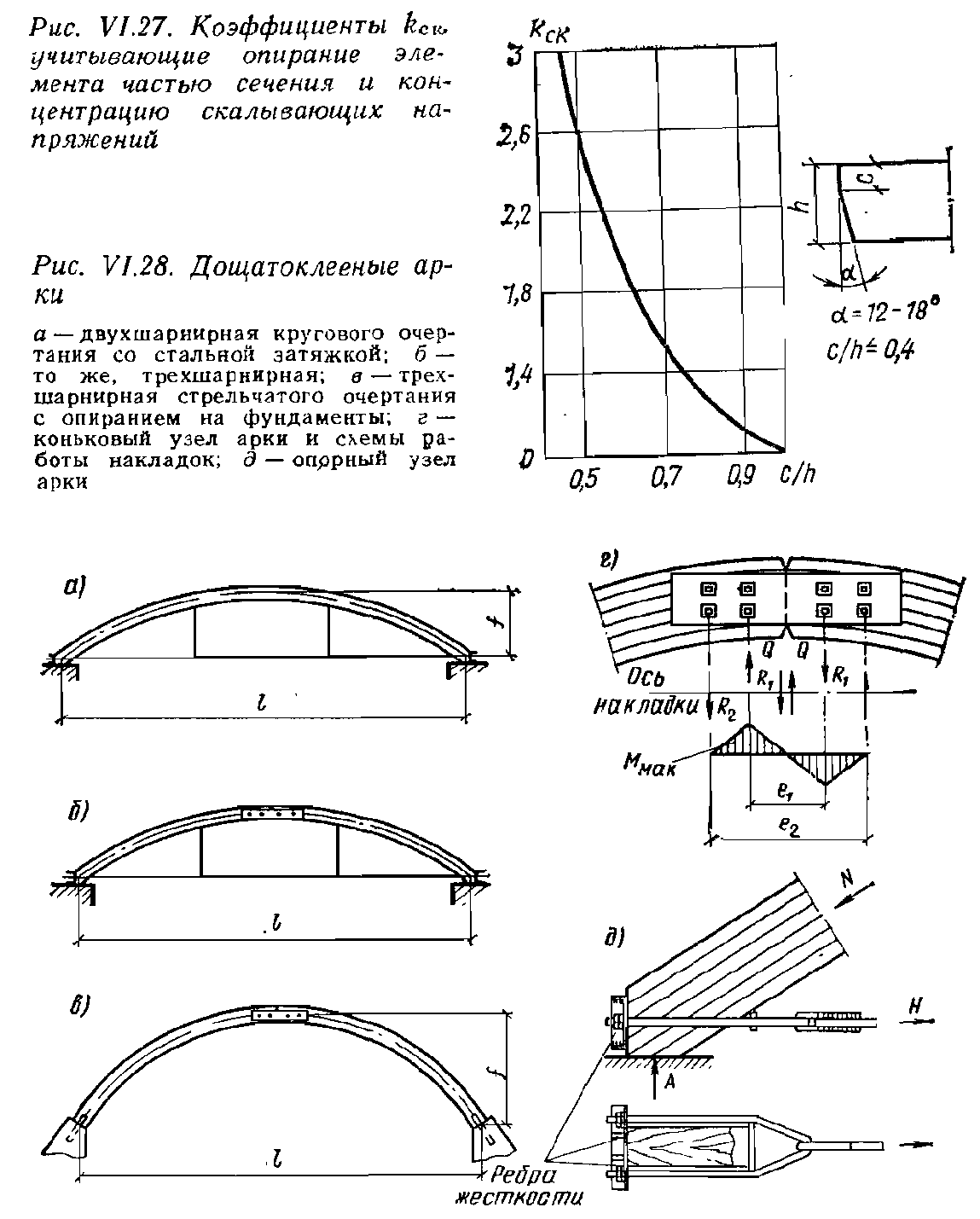

Клеєдощаті арки кругового обрису і стрілчасті.

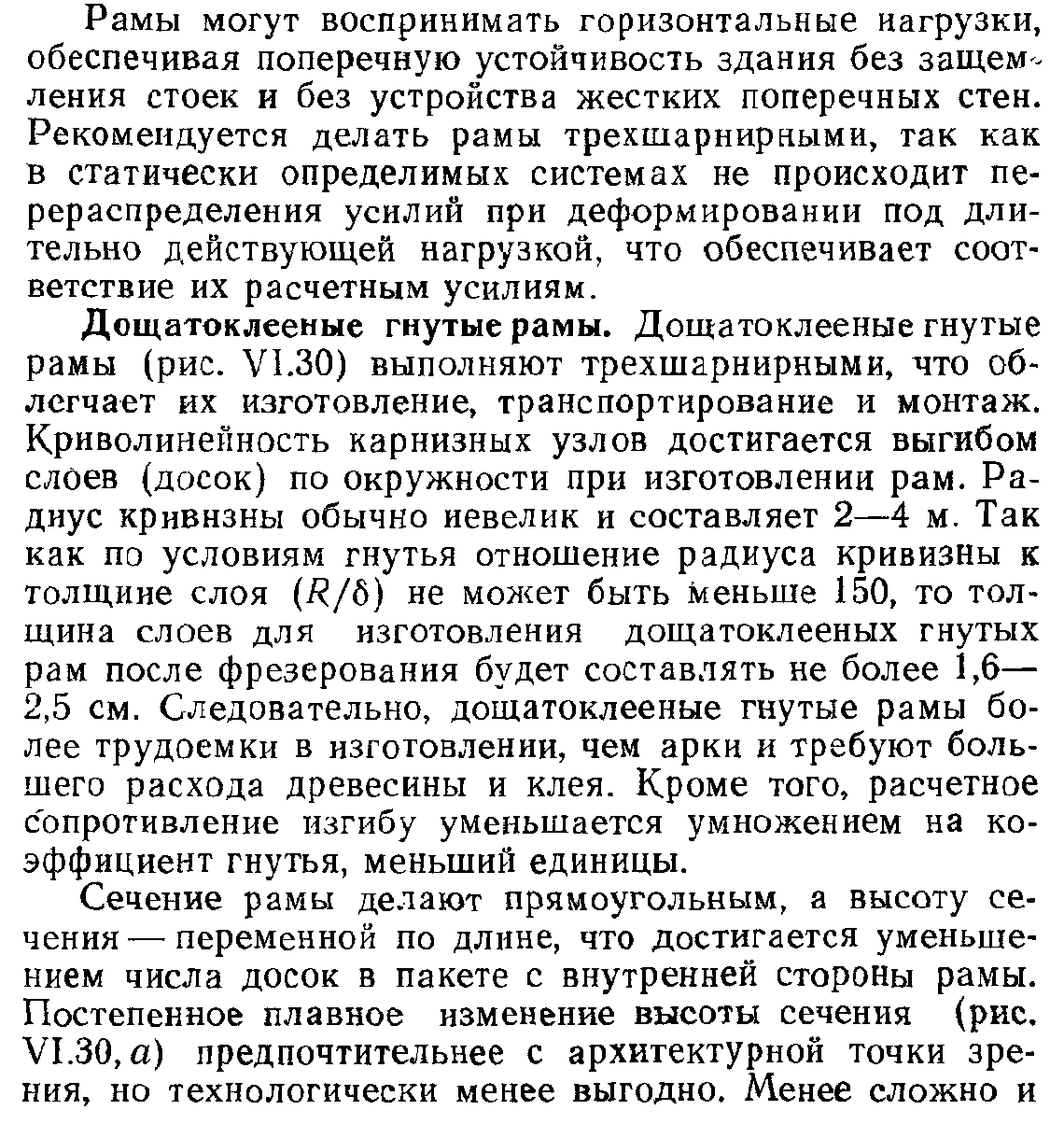

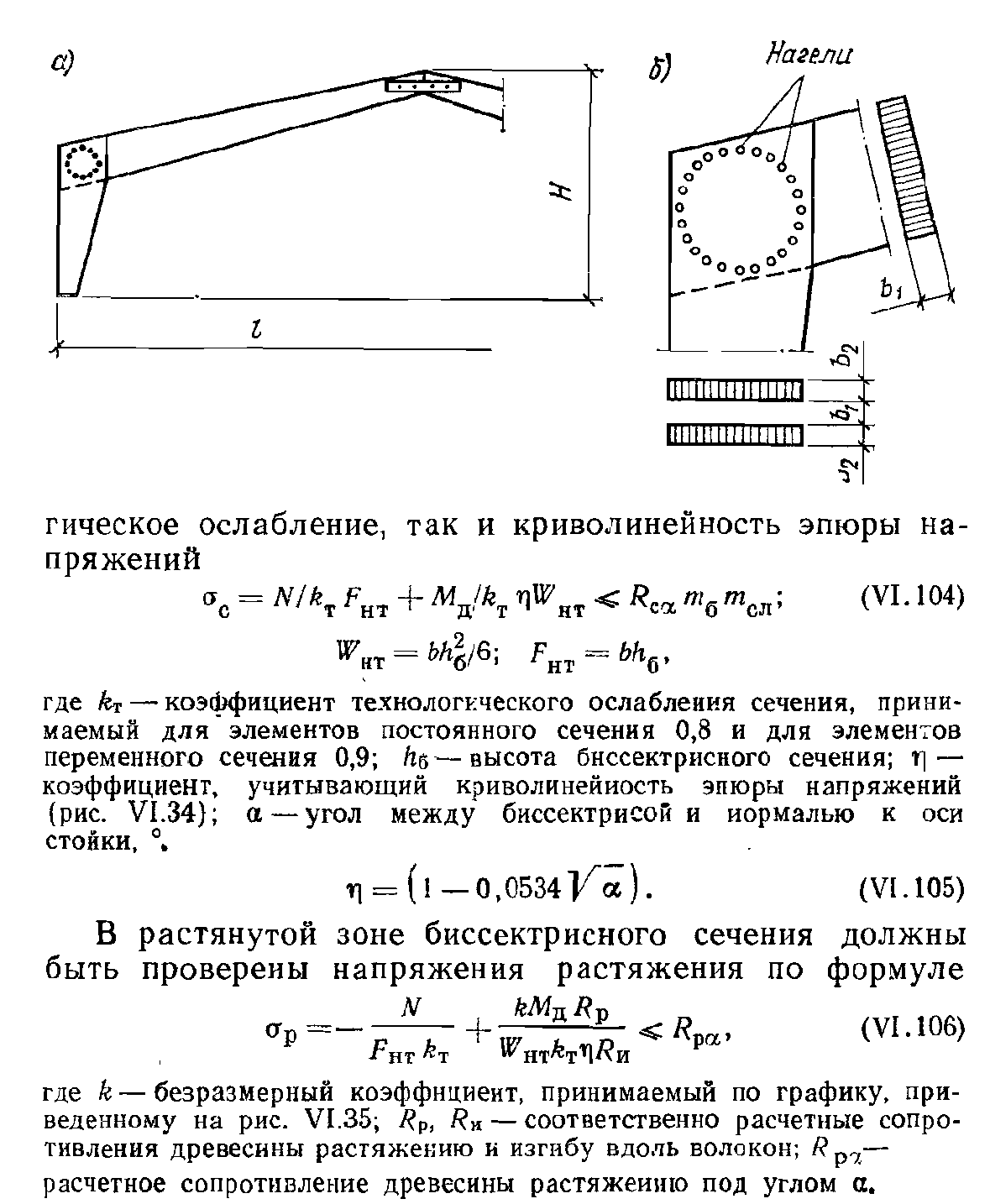

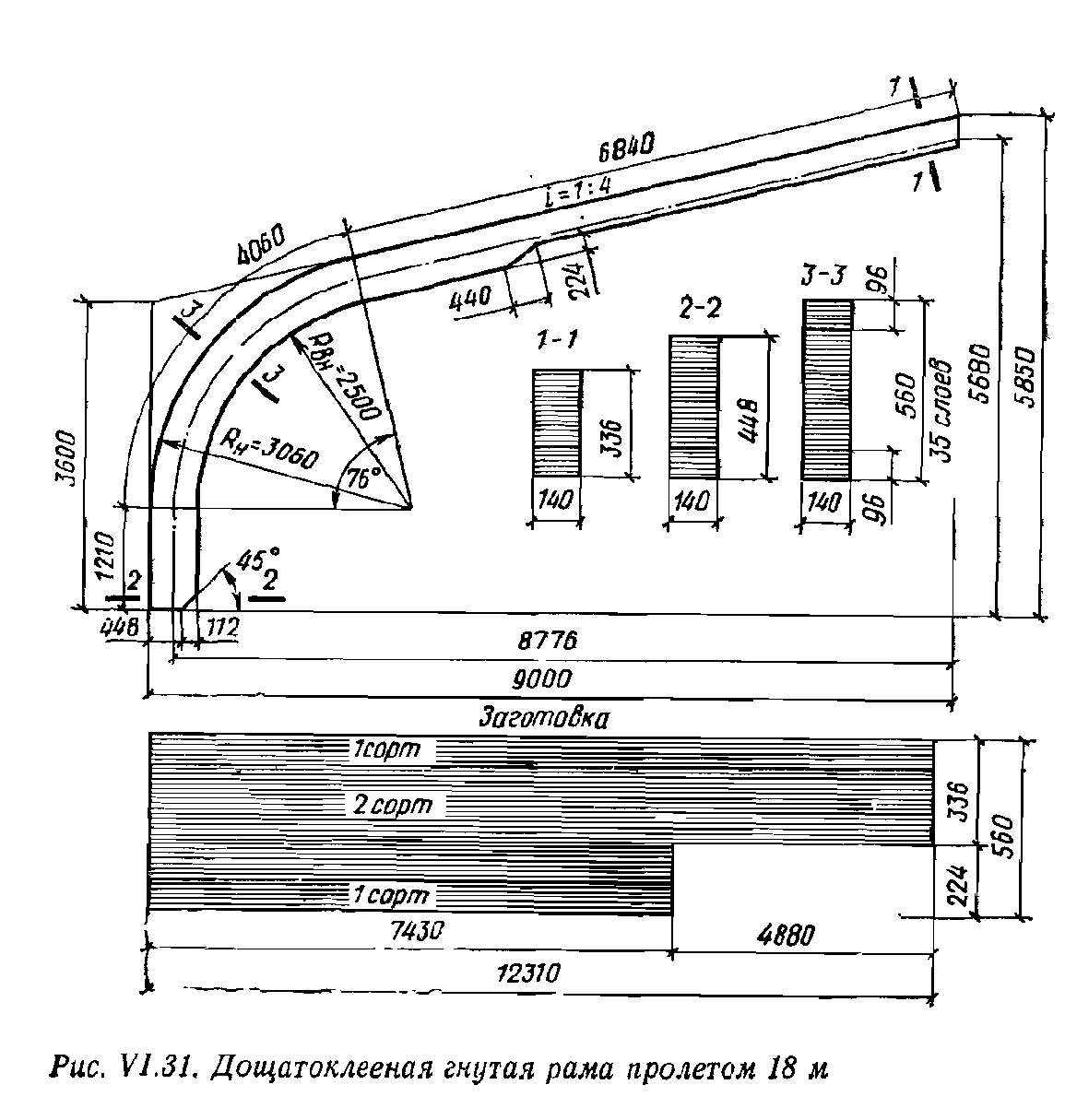

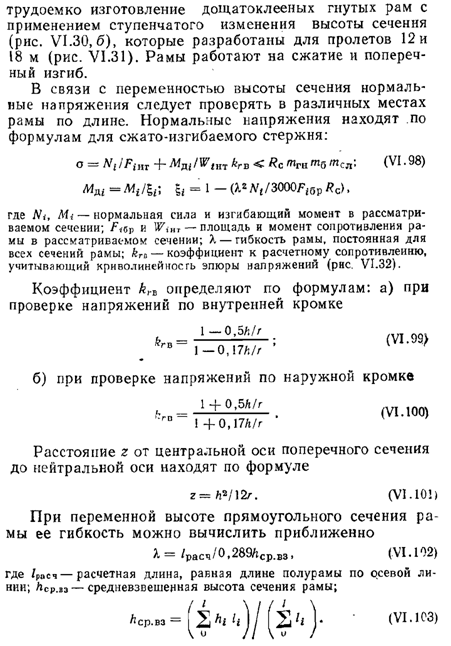

Рами клеєдощаті з прямолінійних елементів та гнутоклеєні.
Рами із брусів та клеєдощаті підкісної системи Сегодня деревянные рамы могут быть изготовлены из массива или клееного бруса. Первые, конечно, наиболее природны — материал полностью экологичен, а за счет применения специальных пропиток можно улучшить его эксплуатационные качества, например, снизить подверженность воздействию влаги и горючесть — именно они считаются слабыми местами деревянных рам. Однако очень важно знать, какую работу провели с деревом прежде, чем оно пошло на производство окна, а в частности, достаточно ли высушен был материал. Плохо подготовленная древесина может покорежиться или растрескаться от воздействия температур и осадков, даже если на нее были нанесены защитные растворы. Правильно изготовленные деревянные рамы будут хорошо сохранять тепло, подавлять шумы улицы, а главное — дышать, создавая комфортный домашний микроклимат. Конструкцію й процес виготовлення рам (плетінь) можна значно спростити, якщо выстрагивание брусків складного профілю замінити склеюванням їх по довжині з окремих деталей - брусків, планок і рейок, квадратних, прямокутних, овальних. Достатня міцність забезпечується правильним прифугуванням деталей, застосуванням казеїнового клею, гарним запресовуванням, а також додатковим кріпленням столярних сполук шурупами, цвяхами, металевими накладками. Склеєні бруски менше жолобляться, деталі такого плетіння легко заміняти, ремонтувати.
