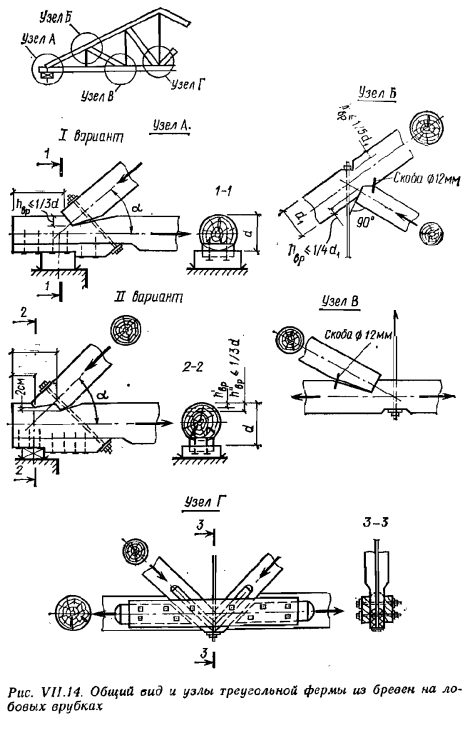

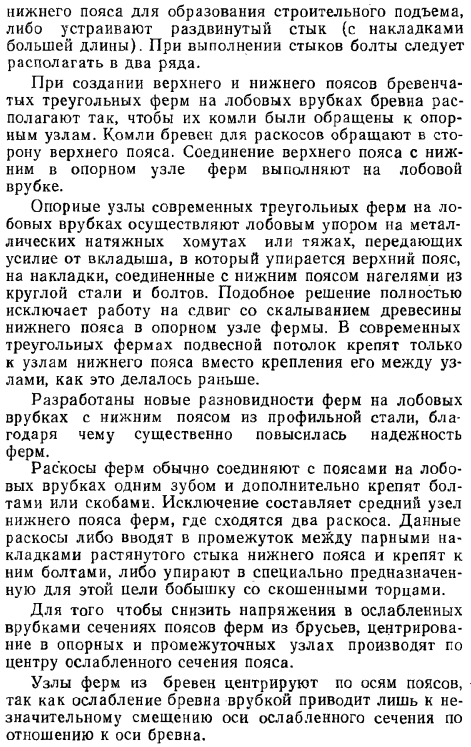

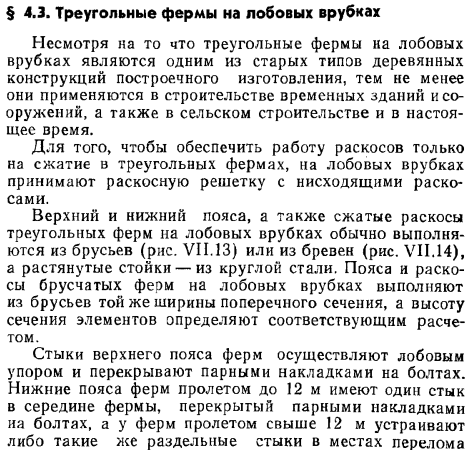

Ферми трикутного обрису із брусів і колод з вузловими з'єднаннями на лобових врубках.

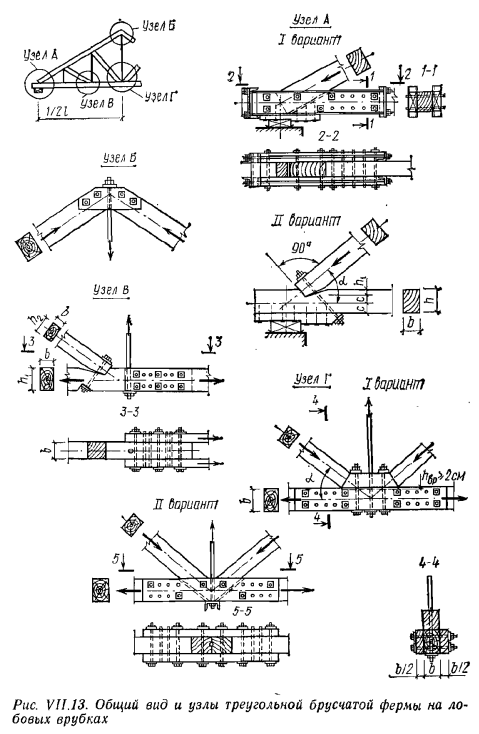

Брущаті і клеєдощаті великопанельні ферми трикутного обрису.

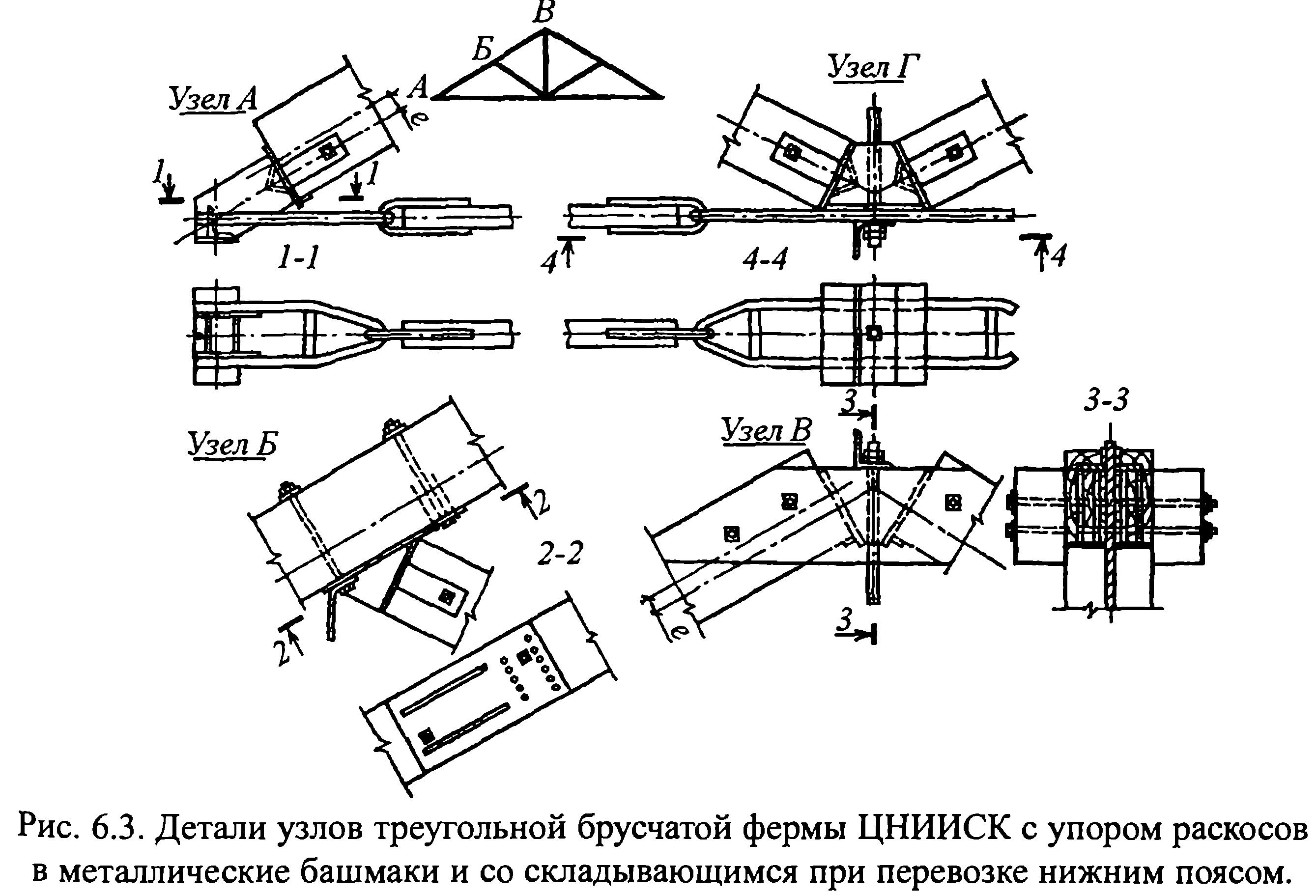

Трикутні ферми системи ЦНИИСК застосовують , як правило , для покрівель з матеріалів , що вимагають значного ухилу . Ставлення висоти ферми в конику до прольоту приймають не менше: для цільнодеревяних ферм 1/5. Для ферм з клеєним верхнім це відношення може бути знижено до 1/7 прольоту . При цьому ухил верхнього поясу і покрівлі коливається від 1:2,5 до 1:4 . Верхній пояс ферми може бути виконаний з клеєних блоків або з брусів. Нижній пояс рекомендується робити металевим з профільної або круглої сталі. Можливе застосування і дерев'яного клеєного або брусчатого нижнього поясу за умови виконання його з ретельно відібраної і належно склеєної деревини. Решітка в трикутних фермах для підвищення індустріального їх виготовлення повинна складатися з мінімального числа елементів . З цією метою рекомендують чотирьохпанельне ( по верхньому поясу ) ферми з двома стислими розкосами і відповідно з одного розтягнутої або двома стиснутими. Для чотирьохпанельної ферми із стисненими розкосами і центральної розтягнутої стійкою примикання стислих розкосів до верхніх поясів може бути виконано шляхом упору в спеціальні металеві черевики ( рис.6.3 . ) Безпосередньо у верхні пояси з відповідною їх підрізуванням ( рис. 6.4 . ) або на вузлових болтах з металевим вкладишем ( мал. 6.5 . ) .
Розрахункові поздовжні зусилля в елементах трикутних ферм визначаються аналітично або графічно. Відмінною особливістю трикутних ферм є те, що при завантаженні тимчасовим навантаженням половини прольоту решітка на незавантаженій половині не працює. Тому розрахункові зусилля у всіх елементах ферм виходять при сніговому навантаженні на всьому прольоті. Стислі елементи решітки розраховують на поздовжній вигин, розтягнуті перевіряють на розтягування з урахуванням наявних послаблень. Вузли ферми. Розрахунок вузлів трикутних ферм пов'язаний з їх конструкцією . У клеєної фермі з розрізним верхнім поясом і металевими вузловими вкладишами (див. рис. 6.5 . ) Конструкція вузлів верхнього поясу аналогічна конструкції подібних вузлів у сегментних фермах ( см.гл. 6.4 . ) . У клеєної фермі з упором розкосів в верхній пояс ( см . рис. 6.6 . ) необхідно перевірити змин деревини в опорному і коньковому вузлах , а також у місці упору розкосу в верхній пояс . У всіх випадках розрахунковий опір зім'яту беруть з урахуванням кута між стискаючою силою та напрямком волокон елемента що зминається. У брущатому фермі (див. рис. 6.3.), Крім того, потрібно розрахувати приєднання до верхнього поясу металевого черевика, в який впирається розкіс. Нагелі (або цвяхи), що з'єднують башмак з верхнім поясом, розраховують на зусилля, що прагне зрушити башмак вздовж пояса.
Сегментні та лінзоподібні ферми. Металодерев'яні полігональні ферми ферми застосовують у покрівлях промислових і житлових будівель, ангарів, вокзалів, спортивних споруд, ринків, радіо та телевізійних вежах, щоглах різного призначення, опорах ліній електропередач та інших конструкціях.
За статичними ознаками розрізняють ферми балкового типу — однопролітні, багатопролітні та консольні, аркового і рамного типу, а також вантові.
Залежно від призначення фермам надають різної конструктивної форми — від легких пруткових конструкцій до важких ферм великих прольотів, плоских і просторових.
Найширше застосовують у промислових і житлових будівлях розрізні балкові ферми, найпростіші для виготовлення та монтажу.
Геометрична схема ферми характеризується обрисом поясів та видом решітки.
За обрисами поясів розрізняють кроквяні ферми з паралельними поясами, трапецієподібні трикутні та сегментні
найбільш економічними є сегментні ферми, проте вони, як і трикутні, мають суттєві недоліки: велику трудомісткість, зумовлену різними довжинами решітки та криволінійністю верхнього поясу.
Статична незмінність ферми досягається застосуванням решітки, яка утворює систему трикутників. Верхній пояс сегментних клеєних ферм окреслено по дузі і розбитий на панелі великих розмірів. Застосовують головним чином металлодере – вянние сегментні ферми з клеєним верхнім поясом і з прямолінійним нижнім поясом з профільної або круглої сталі. Прольоти клеєних сегментних ферм можуть досягати 36 м.
Верхній пояс сегментних ферм рекомендується виготовляти нерозрізним на весь проліт, проте за умовами транспортування або заводської технології це неможливо здійснити. Тому частіше верхній пояс виготовляється нерозрізним на половину прольоту або складається з окремих блоків, що з'єднуються у вузлах. Стики гнутоклеєних блоків виконують безпосереднім упором торців .
Ферми прольотом до 24 м включно бажано повністю виготовляти на заводі і доставляти на місце установки в готовому вигляді.
Елементи решітки сегментних ферм виготовляють або з брусів, або з клеєної деревини. У відношенні решітки сегментні ферми є вигідною конструкцією, так як в ній застосовується трикутна решітка і у вузлах сходиться не більше двох елементів, які центрують в цих вузлах.

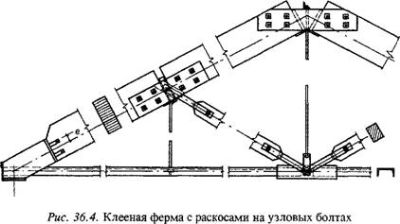

Конструкція вузлів верхнього поясу різна при розрізному і нерозрізній поясі (мал. 36.5). В обох випадках до кінців розкосів прикріплюють на болтах металеві пластинки-наконечники, що мають у вільному кінці отвір для вузлового болта. Зусилля від розкосів через платівки-наконечники сприймаються вузловим болтом, який передає їх рівнодіючу або на металевий вкладиш, а через нього на верхній пояс, або на дерев'яні або металеві бокові накладки і безпосередньо на верхній пояс. Наконечники розкосів з смугової сталі між панелями верхнього поясу і парними накладками з дерева поміщаються в спеціально обраних пазах в накладках.
Лінзоподібні ферми розглядаються як статично невизначені системи з нерозрізними поясами. Статичний розрахунок ферми можна виробляти за стандартними програмами на ЕОМ .
Перевага такої конструкції , в порівнянні з сегментної , полягає в значному радіусі кривизни верхнього поясу , а необхідна висота ферми в середині прольоту забезпечується гнутоклеєних нижнім поясом. Така геометрія обриси покрівлі дозволяє приймати в розрахунку рівномірно - розподілену по всьому прольоту схему сніговідкладень , при якій елементи ферми навантажені більш рівномірно , ніж при несиметричною схемою сніговідкладень . Металодерев’яні ферми – це конструкції, в яких усі елементи, що працюють на стиск, виконані здерева, а на розтяг – зі сталі. Металеві ферми виготовляють із прокатних профілів, найчастіше кутиків, або з труб. Елементи з’єднують зварюванням. Коли прольоти понад 6м горищні покриття можна робити підвісними. При цьому вони складаються з прогонів, що підвищуються до вузлів нижнього пояса висячих крокв або ферм, балок, що спираються на ці прогони і між балкового заповнення.
