Методичні вказівки при виконанні роботи
Починаючи виконувати роботу, необхідно вивчити конструкцію і принцип роботи приладу для вимірювання величини кругового моменту і вісьової сили.
Заготовка 2 кріпиться до столу 3 приладу. В процесі свердління виникають вісьова сила і круговий момент. Вістова сила передається вниз на свердлильний ричаг і викликає переміщення поршня в циліндр 7. Рідина, витискаючи із циліндра 7 по трубопроводу 12 при відкритому крані 10, передається на манометр 8. По відхиленню стрілки манометра визначається величина вісьової сили. Круговий момент передається на горизонтальний двосторонній ричав, який повертається за годинниковою стрілкою (у випадку свердління право ріжучим свердлом) візьме переміщення поршня в циліндр 6.
Рідина, витіснена із циліндра 6 по трубопроводу 12, передається при відкритому крані 11 на манометр 9. По відхиленню стрілки манометра визначаємо величину кругового моменту (при роботі ліворіжучим свердлом працює циліндр 5).
Робоча рідина перед початком роботи закачується в циліндр і систему трубопроводів. викликає певний початковий тиск, яки фіксує манометр. Величина цього тиску дорівнює 0. від нього ведуться відміни показані манометром при проведенні дослідів. Наприклад, початковий тиск в системі, який зафіксував манометр, 3 кгс/см2 . В процесі свердління при проведенні досліду, манометр показує повний тиск в 5 кгс/см2 Дійсними показники манометра будуть 2 кгс/см2 (5-2 = 2) від повного потрібного відкинути початковий.
Показники манометра в кгс/см2 необхідно перетворити в відповідні одиниці виміру. Ро кругового моменту і вісьової сили виходячи з слідуючи розрахунків:
Для манометра 9 (при визначенні величини М) 0,5 кгс/см2 (одне ділення шкали = 85,5 Н/мм2).
Для манометра 8 (при вимірюванні величини Ро) 0,2 кгс/см2 (одне ділення шкали = 60н).
Для того, щоб побудувати графік залежності величини кругового моменту і вісьової сили від значень подач і діаметра свердла, необхідно провести 6 дослідів.
З перших дослідів із 6 проводять при незмінній подачі. Шляхом встановлення в шпинделі верстату послідовно 3-х різних діаметрів свердел, визначається вплив величини діаметра свердла на величину вісьової сили і кругового моменту при свердлінні З послідуючих дослідів із 6 проводять для одного 1 діаметра. Шляхом установки різних значень подач визначається вплив величини подачі на величину вісьової сили і кутового моменту при свердлінні.
При проведенні кожного досліду записуються показники манометрів 8 та 9. Частота обертання шпинделя у всіх випадках однакова.
Проводячи досліди і провівши розрахунки по переводу кгс/см2 в відповідні одиниці вимірювання Нлр та Ро, заповнюють таблицю даних дослідів і розрахунків. По одержаним даним і розрахункам будують графіки залежності вказані в п.6.
Таблиця даних і досліджуваних результатів разрахунків
Матеріал заготовки |
Частота обертів шпинделя (об/хв) |
Подача (мм/об) |
Діаметр свердла (мм) |
Дійсний показник манометра №8(кгс/см2) |
Величина вісьової сили (Н) |
Дійсний показник манометра №9(кгс/см2) |
Величина кругового моменту (Н/мм2 ) |
|
|
|
|
|
|
|
|

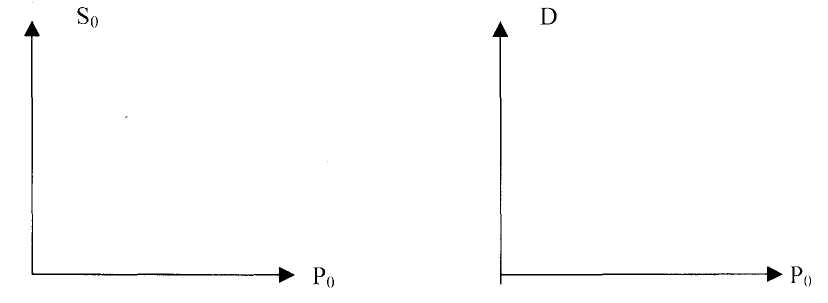

Побудова графіків Графік залежності Po = f (So) Графік залежності Po = f (D)
Графік залежності Мкр=ґ (So) Графік залежності Мкр=ґ (D )
Висновок.
|
7. Датчик ( циліндр ) для вимірювання величини вістової сили; 8,9 Манометр; 10,11 Кран; 12. Трубопровід;
|
