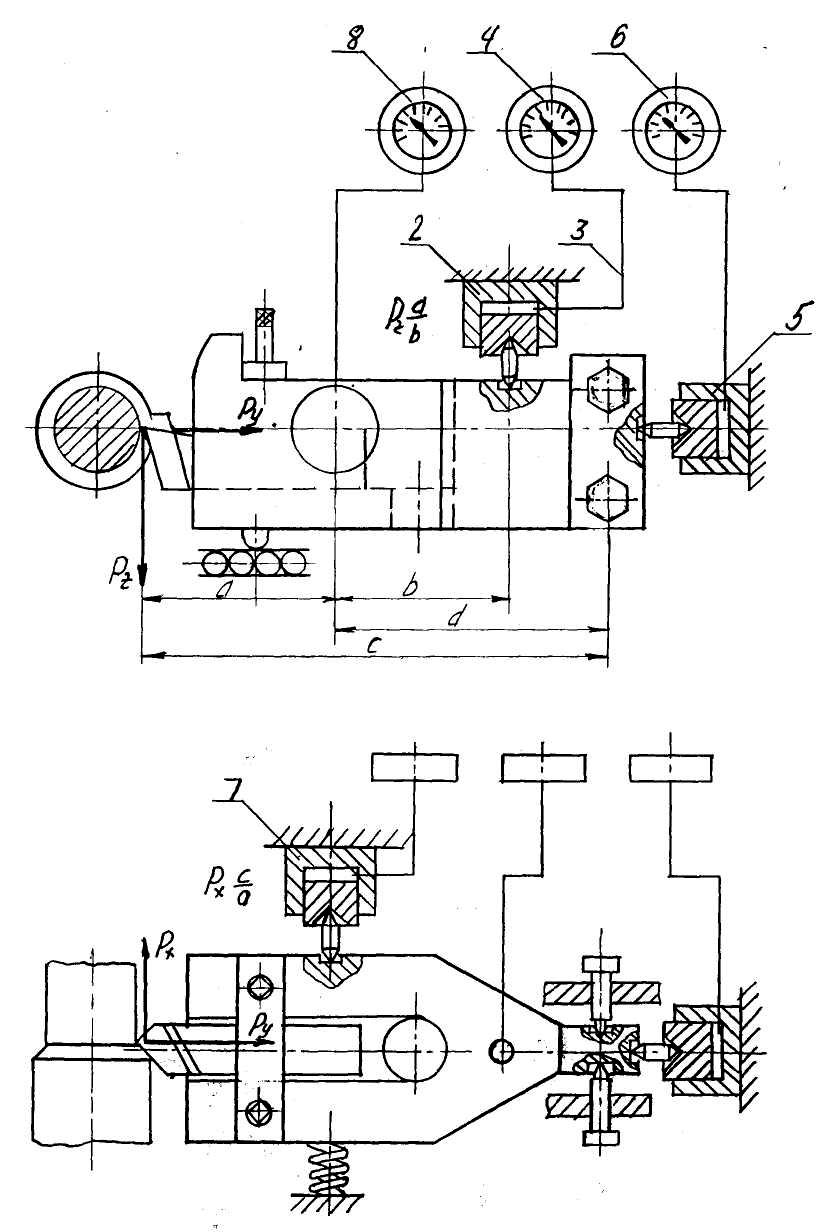

Принцип роботи 3 – х компонентного токарного гідродинамометра

5. Датчик сили Р_y;

6. Манометр сили Р_y;

7. Датчик сили Р_х;

8. Манометр сили Р_х;

1. Різцеутримувач (люлька);

2. Датчик сили Р_z;

3. Трубопровід;

4. Манометр сили Р_z;

Лабораторна робота №2 Вивчення впливу різних факторів на сили ,діючі при точінні.

Мета роботи:

Навчальна: 1.Познайомимось з методами і апаратурою для вимірюванні сил різання при точінні.

2. Визначення впливу глибини різання і подачі на сили різання при точінні.

Виховна: Формувати вміння студентів, застосовувати набуті знання, для вирішення реальних практичних завдань.

Розвиваюча: Розвивати інтерес до майбутньої професії та підвищувати їх професійні здібності.

Порядок виконання роботи :

1. Розподілення студентів на групи (бригади), призначення бригадирів,проводиться інструктаж з техніки безпеки та охорони праці.

2. Визначення геометричних параметрів і занесення їх в форму №1.

3. Визначення розміру заготовки і занесення в форму №2.

4. Дослідне дослідження за допомогою 3-х компонентного гідравлічного токарного динамометра , впливу глибини різання ( t ) на складові сили P_z , Р_у. Р_х , і занесення в форму №2.

5. Дослідження за допомогою 3-х компонентного гідравлічного токарного динамометра впливу подачі (S) на складові сили P_z , Р_у. Р_х , і занесення в форму №2.

6. Визначення рівнодіючої

7. Побудова графіків залежності P_z , Р_у. Р_х, від глибини різання і подачі P=f(t), P=f(S).

Використане обладнання

Тип — токарно - гвинторізний верстат моделі ____________________________________

Потужність електродвигуна____________________________________________________

Прилад : токарний 3-х комплектний гідрометр з характеристикою:

Pz _max = 16ОООн, Рх _mах = 5000н, Ру _mах = ІООООн

Тарований коефіцієнт К =

Викреслюється схема гідродинамометра і робиться опис принципу роботи (див. методичний посібник).

Заготовка: матеріал (вказується марка І δ_b в МПа).

Викреслюється ескіз заготовки з вказуванням всіх необхідних розмірів (див. методичний посібник). Розміри заносяться в форму №2

Ріжучий інструмент:

Вказується тип різця і його розміри, матеріал ріжучої частини. В форму №1 заносяться геометричні параметри різця.

Викреслюється ескіз різця, на якому показуються основні розміри і геометричні параметри (див. методичний посібник)

Додаток

Ескіз обробки

------------------------------------------------------------------------------------------------------------------

Ескіз різця

------------------------------------------------------------------------------------------------------------------

Форма №1

Геометричні параметри різця

γ	α	β	δ	φ	φ1	λ	α1	ε

------------------------------------------------------------------------------------------------------------------

Форма №2

Сили різання при різних значеннях t і S

№ досліду	Do	D1	t	S	n	V	Pz	Py	Px	R
	мм	мм	мм	мм/хв.	об/хв.	м/хв.	Н	Н	Н	Н
