1.2 Описание лабораторной установки
Лабораторная установка включает:
- лабораторный стенд, содержащий трехфазный трансформатор, вторичные обмотки которого включены на схеме «треугольник» (U2л = 22 В); шесть диодов VD1 - VD6, соединенных по трехфазной мостовой схеме; три нагрузочных резистора RН1 = 100 Ом, RН2 = 30 Ом, RН3 = 15 Ом; два конденсатора C1 = 200 мкФ, C2 = 2000 мкФ, дроссель L = 0,2 Гн; стабилитрон VD7 с параметрами UСТ = 26 В, IСТ.min = 10 мА; IСТ.mах. = 150 мА, резистор балластный Rб = 47 Ом;
- вольтметры переменного и постоянного тока;
- амперметры постоянного тока;
- источник регулируемого переменного напряжения U = 25-40 В;
- электронный осциллограф.
1.3 Порядок выполнения работы
1.3.1 Ознакомиться с оборудованием и приборами.
1.3.2 Собрать электрическую схему однополупериодного однофазного выпрямителя (рис.1.7, а). Рассчитать по формулам (1.1), (1.3), (1.5) UН.СР, IН.СР, qО, при RН = 30 Ом.
1.3.3 Включить лабораторную установку. Измерить UН.СР, IН.СР и определить qО. Коэффициент пульсаций экспериментально можно приближенно оценить по формуле
qо = (UН.max – UН.min)/UН.СР. (1.25)
При этом UН.max и UН.min определяются по шкале на экране осциллографа с учетом установки переключателя чувствительности, а UН.СР - по вольтметру.
Результаты измерений занести в табл.1.1.
Осциллограммы напряжений зарисовать.

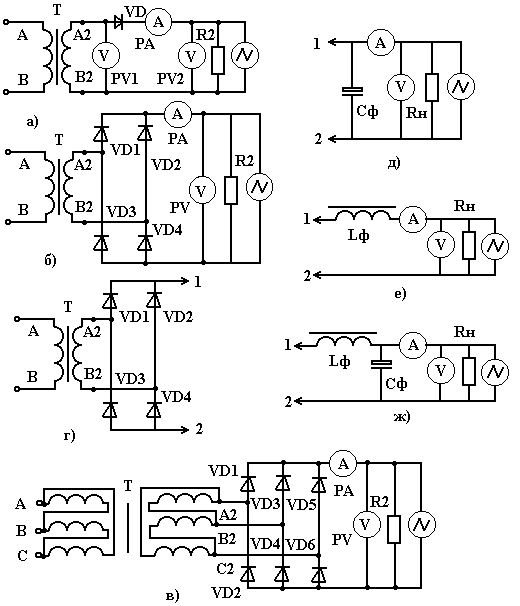

Рисунок 1.7 – Схемы экспериментального исследования однополупериодного (а), однофазного мостового (б), трехфазного мостового (в), однофазного мостового (г) с емкостным (д), индуктивным (е) и Г-образным (ж) LC-фильтром
1.3.4 Собрать электрическую схему однофазного мостового выпрямителя (рис. 1.7, б) при RН = 30 Ом. Выполнить расчеты и измерения указанные в пунктах 1.3.2 и 1.3.3, используя формулы (1.6), (1.7), (1.12), (1.25).
1.3.5 Собрать электрическую схему трехфазного мостового выпрямителя при RН = 30 Ом (рис. 1.7, в). Выполнить расчеты и измерения указанные в пунктах 1.3.2 и 1.3.3.
1.3.6 Собрать электрическую схему однофазного мостового выпрямителя с емкостным фильтром. Рассчитать коэффициент снижения пульсаций и коэффициенты пульсаций при СФ1 = 200 мкФ и СФ2 = 2000 мкФ при сопротивлениях нагрузки 145 Ом, 100 Ом и 45 Ом по формулам (1.19), (1.25), а также IН.СР.
1.3.7 Включить лабораторную установку и измерить q при указанных в пункте 1.3.6 значениях СФ и RН. Результаты измерений и вычислений занести в табл. 1.1. Осциллограммы напряжений зарисовать.
1.3.8 В схеме, собранной согласно пункту 1.3.6 вместо емкостного фильтра подключить индуктивный. Рассчитать коэффициенты снижения пульсаций и коэффициенты пульсаций при сопротивлениях нагрузки 15 Ом, 30 Ом, 45 Ом, 100 Ом, а также IН.СР, используя формулы (1.21), (1.25)..
1.3.9 Включить лабораторную установку и измерить q при указанных в пункте 1.3.8 значениях RН. Результаты измерений и вычислений занести в табл. 1.1. Осциллограммы зарисовать.
1.3.10 Подключить к однофазному мостовому выпрямителю Г-образ-ный LC-фильтр. Рассчитать коэффициенты пульсаций и коэффициенты снижения пульсаций при С = 2000 мкФ и сопротивлениях нагрузки 15 Ом,
45 Ом и 130 Ом, а также IН.СР, используя формулы (1.22), (1.25).
1.3.11 Включить лабораторную установку и измерить q при указанных в пункте 1.3.10 значениях RН. Результаты измерений занести в табл.1.1. Осциллограммы зарисовать.
