6.2 Порядок выполнения работы
6.2.1Собрать схему масштабного операционного усилителя (рис. 6.2,а).

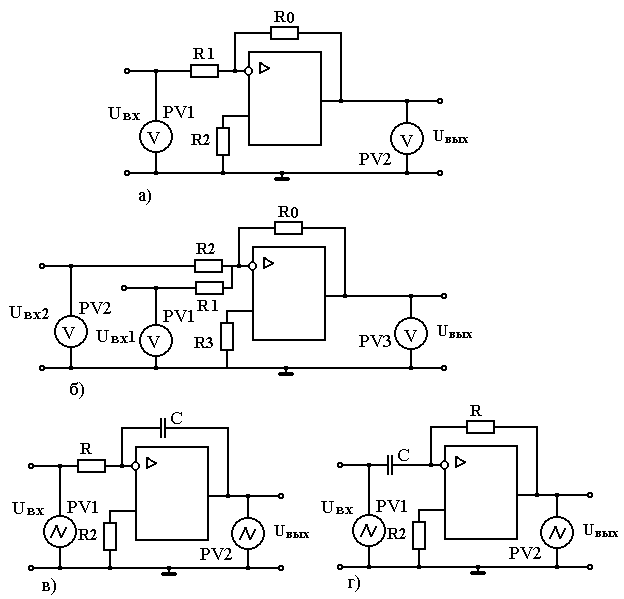

Рисунок 6.2 - Схемы исследования масштабного (а), суммирующего (б),
интегрирующего (в) и дифференцирующего (г)
операционного усилителя
6.2.2 Устанавливая различные значения сопротивлений на входе и в цепи обратной связи, а также, подавая на вход различные напряжения, определить UВЫХ. Расчетные значения UВЫХ определить по формуле (6.1). Результаты измерений и вычислений занести в табл. 6.1.
Таблица 6.1
R1, Ом |
R0, Ом |
U1, В |
UВХ, В |
UВЫХ, В |
|
экспер. |
расчет. |
||||
|
|
|
|
|
6.2.3.Собрать схему суммирующего операционного усилителя (рис.6.2, б).
Устанавливая заданные значения входных напряжений и сопротивлений, определить UВЫХ. Расчетные значения UВЫХх определить по формуле (6.2). Результаты вычислений и измерений занести в табл. 6.2.
Таблица 6.2
R1, Ом |
R2, Ом |
R0, Ом |
U1, В |
U2, В |
UВЫХ, В |
|
|
|
|
|
|
экспер. |
расчет. |
|
|
|
|
|
|
6.2.4. Собрать схему интегрирующего операционного усилителя (рис. 6.2, в).
6.2.5. Устанавливая заданные значения R и C и подавая на вход заданные сигналы, проанализировать выходные сигналы. Результаты исследований представить в виде графиков UВЫХ = (t), UВХ = (t). Расчетную функцию UВЫХ.РАСЧ = (t) определить по формуле 6.3.
6.2.6. Повторить исследования, указанные в пункте (6.2.5), для дифференцирующего операционного усилителя. Расчетную функцию UВЫХ.РАСЧ = (t) определить по формуле 6.4.
Содержание отчета
6.3.1 Наименование и цель работы.
6.3.2 Схемы исследования масштабного, суммирующего, интегрирующего и дифференцирующего операционного усилителя (рис. 6.2).
6.3.3 Таблицы результатов исследования масштабного и суммирующего операционного усилителя (табл. 6.1, 6.2).
6.3.4 Расчетные формулы и результаты расчета выходных напряжений при заданных входных для всех исследуемых схем усилителей.
6.3.5 Графики зависимостей UВЫХ = (t) и UВХ = (t) для интегрирующего и дифференцирующего усилителя на основе экспериментальных и расчетных данных.
6.3.6. Выводы по работе.
Контрольные вопросы
6.4.1Перечислите основные свойства операционного усилителя.
6.4.2 Как изменяется выходной сигнал при подаче входного на прямой или инверсный вход?
6.4.3 Почему операционные усилители как правило используются в схемах с отрицательными обратными связями?
6.4.4 Охарактеризуйте зависимости между входным и выходным напряжением для масштабного, суммирующего, интегрирующего и дифференцирующего усилителя.
7 Лабораторная работа №7
ИССЛЕДОВАНИЕ ЭЛЕМЕНТОВ ЦИФРОВОЙ ЛОГИКИ
Цель работы: ознакомление с функциональными возможностями основных логических элементов и приобретение навыков анализа и синтеза комбинационных цифровых схем.
