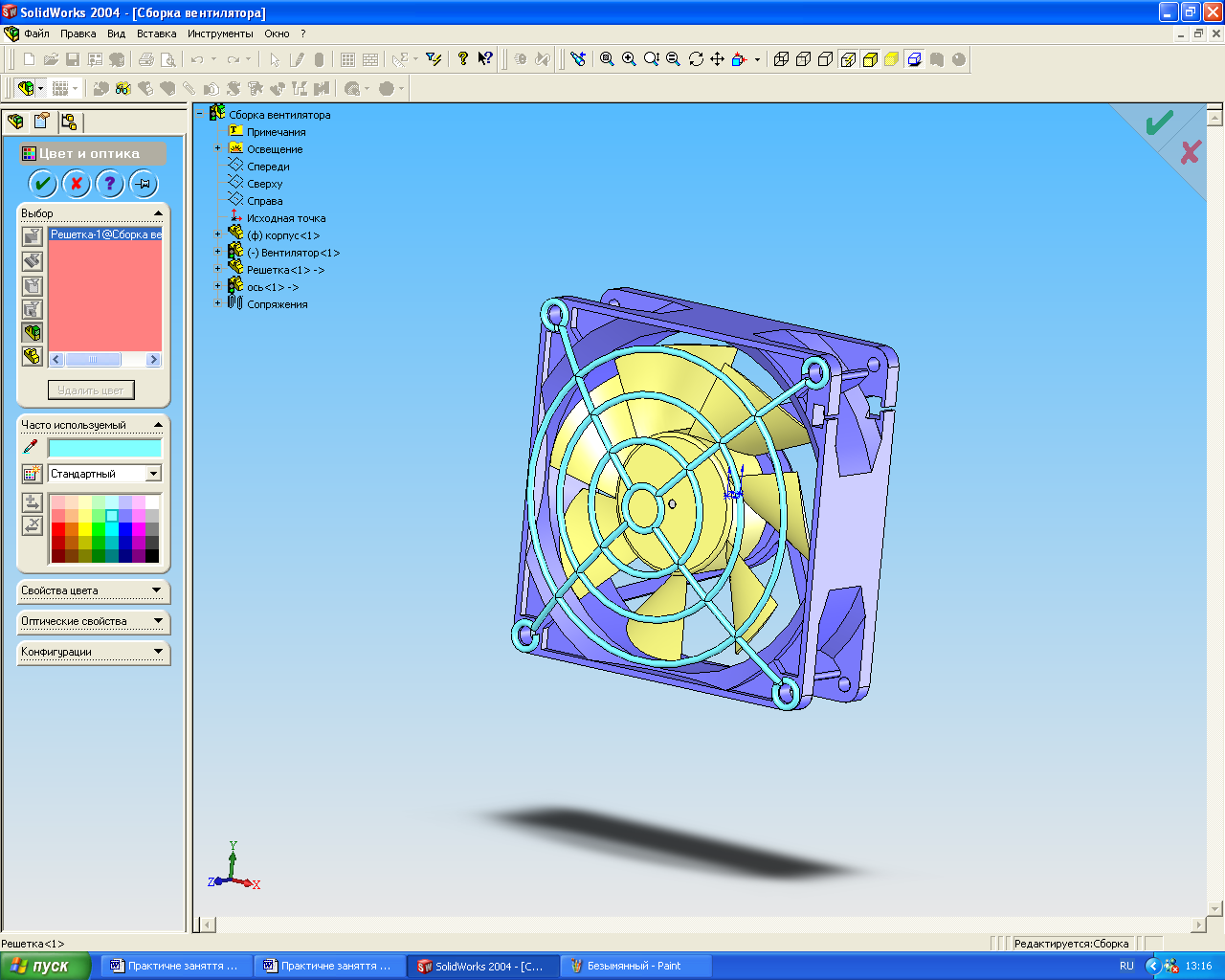

  • В диалоговом окне Edit Color (Редактировать цвет) укажите красный цвет и нажмите Apply (Применить), а затем ОК.

    Редактирование освещенности

    По умолчанию сцена, расположенная в графическом окне, освещена двумя источниками белого света: Ambient (Рассеянный источник света) и двумя источниками Di­rectional (Источник направленного света). Программа SolidWorks позволяет не только изменять параметры существующих источников света (интенсивность, цвета, направление и так далее), но и добавлять новые: Directional Light (Источник направленного света), Point Light (Точечный источник света), Spot Light (Луч света).

    1. В качестве примера отредактируем параметры существующих источников света, а затем добавим еще один.

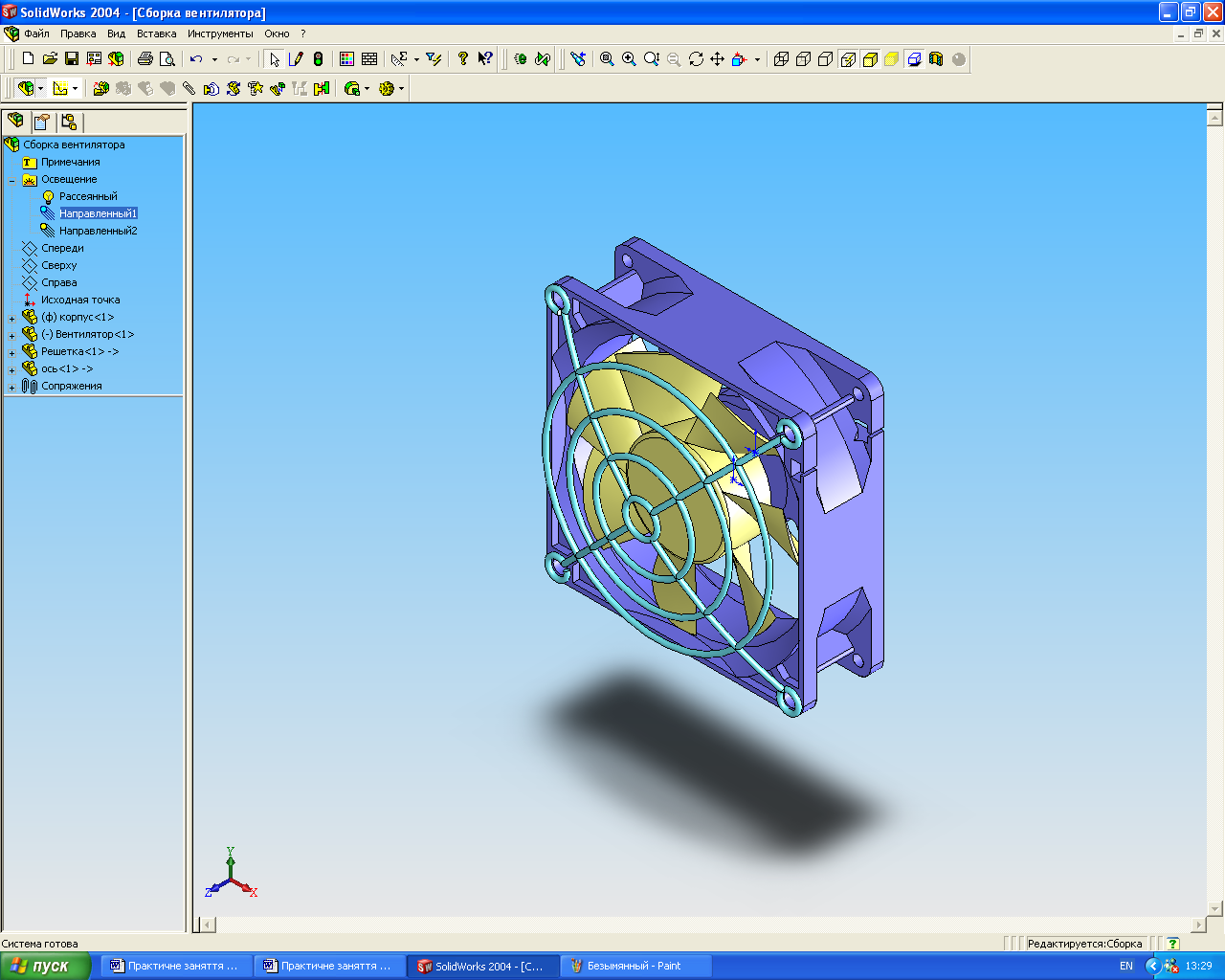

    2. Раскройте дерево Lighting (Освещение) в дереве проекта Feature-Manager (Диспетчера конструктивных элементов).

    3. Щелкните правой кнопкой мыши по названию Ambient (Рассеян­ный источник света) и выберите Properties (Свойства) из контекстного меню.

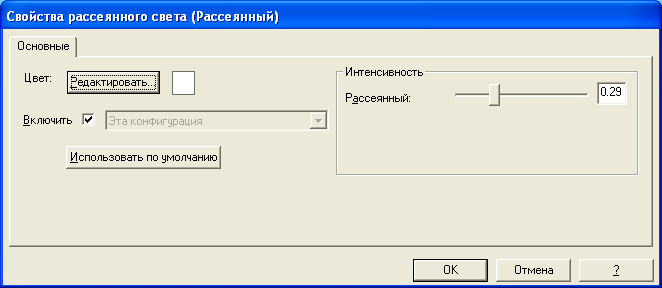

    4. Появится диалоговое окно Ambient Light Properties (Свойства рассеян­ного источника света), в котором можно редактировать Color (Цвет) и Intensity (Яркость) источника, а также включать его или выключать.

    1. Задайте яркость света 0.25 и нажмите ОК.

    2. Щелкните правой кнопкой мыши по названию Directional 1 (Источ­ник направленного света 1) и выберите Properties (Свойства) из контек­стного меню.

    3. Появится диалоговое окно Directional Light Properties (Свойства источ­ника направленного света). Окно состоит из двух вкладок: Basic (Ос­новные параметры), в которой редактируется Color (Цвет) и Intensity (Яркость) источника цвета; Direction (Направление), в котором задает­ся Longitude (Долгота) и Latitude (Широта) светового луча.

    4. Задайте в диалоговом окне Directional Light Properties (Свойства источ­ника направленного света) такие параметры:

      • Ambient (Освещение) — 0.20;

      • Brightness (Яркость) — 0.40;

      • Specularity (Зеркальность) — 1.00;

      • Longitude (Долгота) — 20 градусов;

      • Latitude (Широта) — 10 градусов, и нажмите ОК.

    1. Удалим второй источник Directional 2 (Источ­ник направленного света 2) щелкнув на него мышью и нажав Delete.

    Добавим еще один источник света.

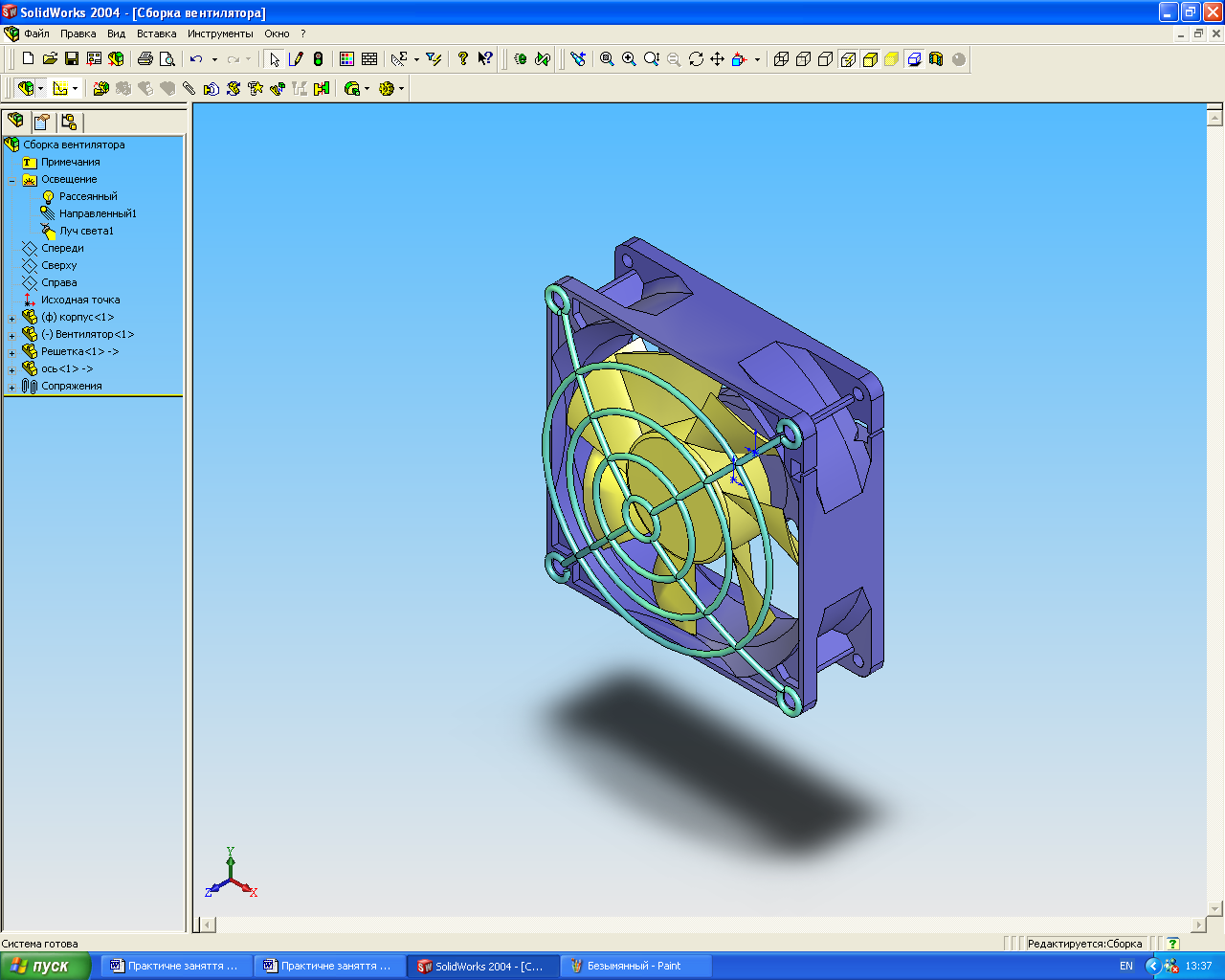

    1. Щелкните правой кнопкой мыши по названию Lighting (Освеще­ние) и выберите Spot Light (Луч света) из контекстного меню.

    2. Появится диалоговое окно Spot Light Properties (Свойства луча света), состоящее из трех вкладок: Basic (Основные параметры), в которой ре­дактируется Color (Цвет) и Intensity (Яркость) источника цвета; Position (Местоположение), в котором задается местоположение источника све­та и сферической (Spherical) или Декартовой (Cartesian) системе коор­динат; Advanced (Дополнительные настройки), в которой определяется угол расходимости света (Cone Angle) и угловое распределение интен­сивности света (Exponent).

    3. Задайте в диалоговом окне Spot Light Properties (Свойства луча света) такие параметры:

      • Ambient (Рассеяный) — 0.05;

      • Brightness (Рассеянный свет) — 0.20;

      • Specularity (Зеркальный) — 0.10;

      • Longitude (Долгота) — -80.00 градусов;

      • Latitude (Широта) — 30.00 градусов;

      • Distance (Расстояние) — 200.00 мм;

      • Exponent (Показатель) — 0.14;

      • Cone Angle (Угол конуса) — 10.00 градусов, и нажмите ОК.

    4. Сохраните документ под именем «Вентилятор.sldasm».

    Разнесенный вид

    Иногда для понимания взаимосвязи отдельных деталей в сборке полезным является создание разнесенных видов, то есть представление сборки в разо­бранном виде. Для представления сборки вентилятора в разнесенном виде сде­лаем следующее.

    1. Нажмите кнопку Exploded View (Вид с разнесенными частями) па­нели инструментов Assembly (Сборка).

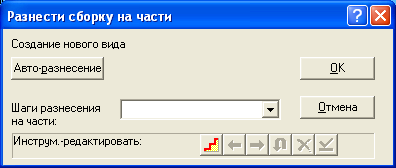

    2. Появится диалоговое окно Assembly Exploder (Разнесение сборки). На­жмите кнопку New (Новый), расположенную в группе Step editing tools (Инструменты редактирования разнесения сборки).

    3. В группе Step parameters (Параметры разноса) выберите параметр Reverse direction (Противоположное направление), задайте:

      • Direction to explode along (Направление разнесения) — Ось вращения @ Корпус вентилятора;

      • Distance (Расстояние) — 50.00 мм;

      • Components to explode (Разносимые элементы) — «Вертушка», и нажмите Apply (Применить).

    1. Снова нажмите кнопку New (Новый).

    2. Задайте:

      • Direction to explode along (Направление разнесения) — Ось вращения @ Корпус вентилятора;

      • Distance (Расстояние) — 100.00 мм;

      • Components to explode (Разносимые элементы) — «Защитная решет­ка», и нажмите Apply (Применить).

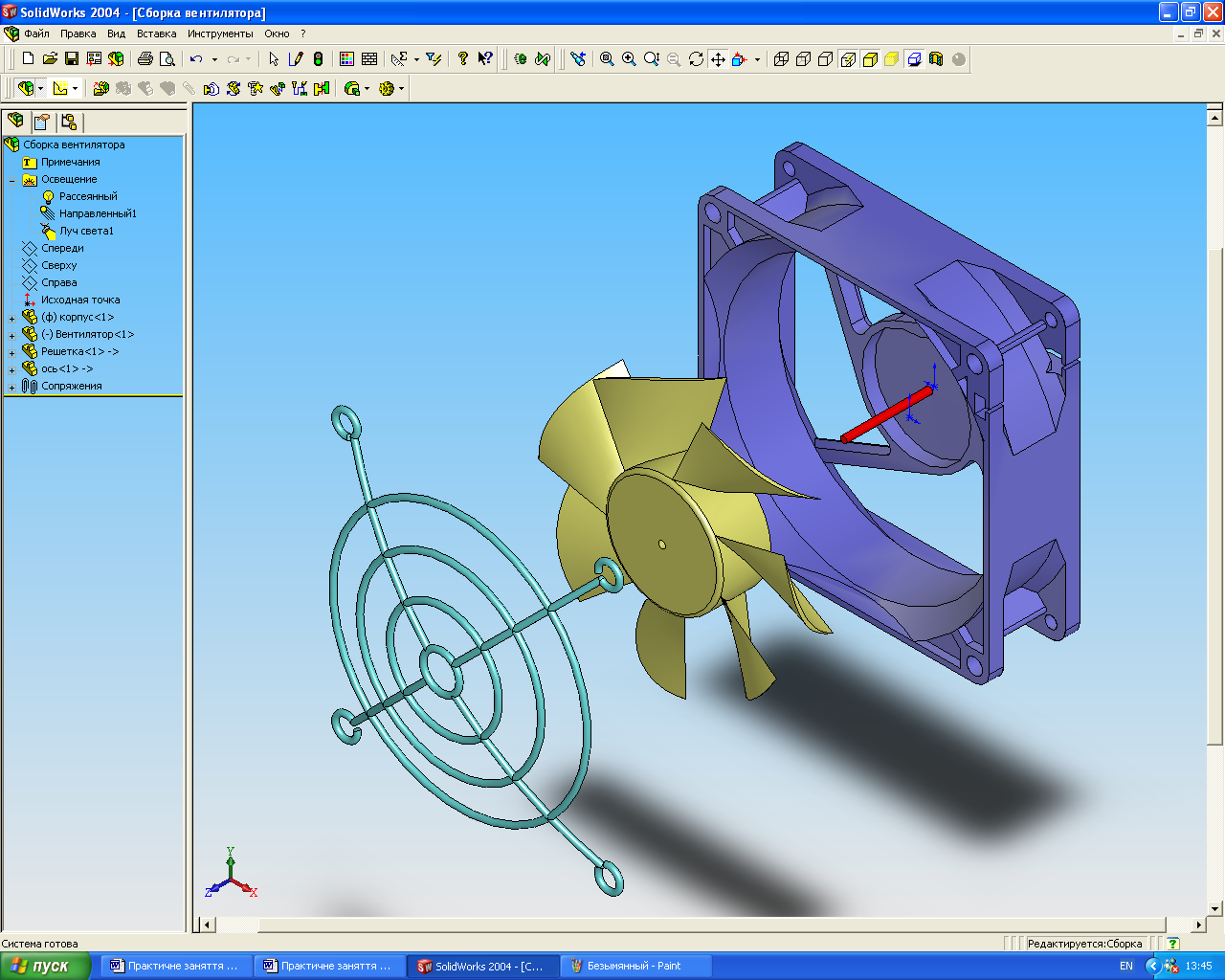

    3. Если вы удовлетворены полученным видом сборки с разнесенными де­талями, нажмите ОК.

    Чтобы вернуться к нормальному виду сборки, нажмите а затем Delete.

    19
