4. Построение крыши

На этом этапе мы рассмотрим построение крыши для нашего коттеджа. Для этого через КОНСТРУИРОВАНИЕ - УСТАНОВКА ЭТАЖЕЙ выходим на второй этаж. На панели инструментов нажимаем двойным щелчком значок КРЫША. Вызвали параметры крыши по умолчанию. В ФОРМА И РАСПОЛОЖЕНИЕ ставим отн. текущий этаж - 2700, отн. проектный нуль - 5400, остальное оставляем по умолчанию, ОК.

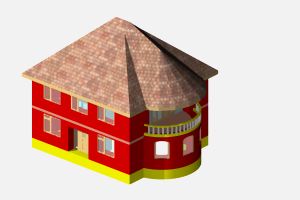

На верхней панели у крыши так же есть геометрические варианты, выбираем скатную ярусную крышу. Теперь ведем крестик в нужное место и начинаем обводить контур здания, но учитывая, что у крыши должен быть карниз. Как только вы нажали крестиком в нужное место, появилось окошечко "под руку", с помощью него мы когда дойдем до полукруга (балкона) сможем в этом месте спокойно сделать крышу просто переключившись на значок ДУГА ПО ТРЕМ ТОЧКАМ, а когда полукруг обвели, то опять переключаемся на ПРЯМОЛИНЕЙНЫЙ ОТРЕЗОК в этом же окошечке и продолжаем обводить ровные стены.

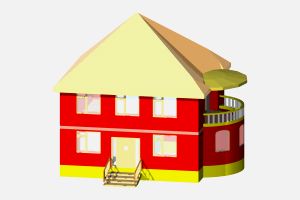

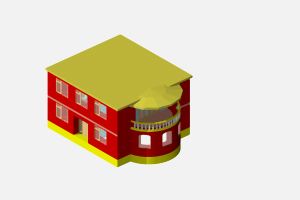

Или можно сделать вот такой вариант

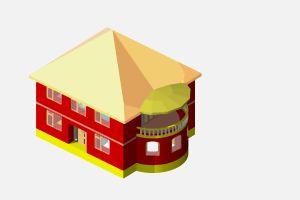

Этот вариант сделан с помощью куполообразной крыши и многоугольной. Все то же самое, главное не забывать указывать в настройках нужные параметры высоты. А вообще когда строите крышу (любую), обязательно смотрите в самом низу даются указания, просто следуйте им. Этот вариант сделан из куполообразной и скатной ярусной крыши. Вот так выглядит в плане:

Давайте остановимся на этом варианте.

5. Построение крыльца

Пристроим крыльцо к нашему дому.

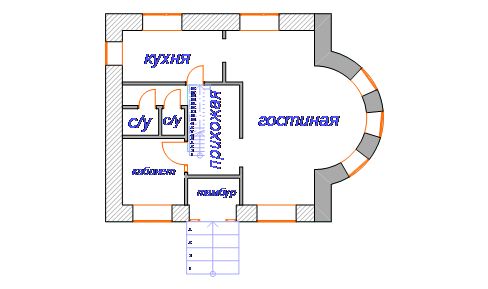

В ОКНЕ ПЛАНА ЭТАЖА через КО. НСТРУИРОВАНИЕ, УСТАНОВКА ЭТАЖЕЙ выходим на первый этаж. Идем на панель инструментов, нажимаем на инструмент ЛЕСТНИЦА двойным щелчком. Выбираем подходящую лестницу. Я выбираю из папки ЭЛЕМЕНТЫ ЛЕСТНИЦЫ лестничный марш деревянный. В параметрах ищем размеры подступ. и проступеней, количество подступенков, нажимаем, загорается синим и меняем 18 на 3, теперь повыше меняем размеры, там где 5000, меняем пока на 2000, в строке пониже тоже ставим 2000, и еще ниже ставим 500, нажимаем ОК. Ставим лестницу около тамбура. Если надо ее развернуть, то выделяем с помощью указателя, идем в РЕДАКТОР, ПЕРЕВЕРНУТЬ и переворачиваем, затем двигаем (можно тоже через РЕДАКТОР).

6. Благоустройство территории

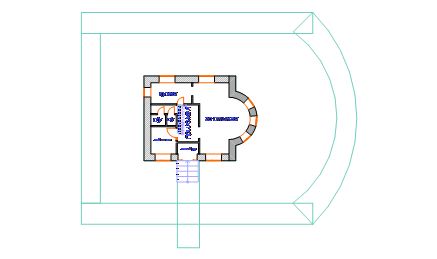

Благоустроим территорию вокруг дома. В ОКНЕ ПЛАНА ЭТАЖА через КОНСТРУИРОВАНИЕ, УСТАНОВКА ЭТАЖЕЙ переходим на 1 этаж. Двойным щелчком нажимаем на перекрытие. Толщину ставим любую (у меня 100), отн.текущий этаж 0, отн.проетный нуль -800(минус 800), краску у всех трех строк выбираем зеленую. ОК. И рисуем перекрытие вот так

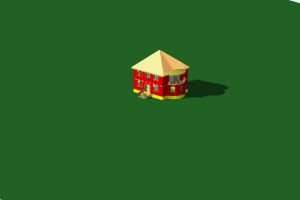

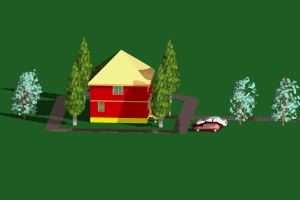

Смотрим, что у нас получилось в 3D.

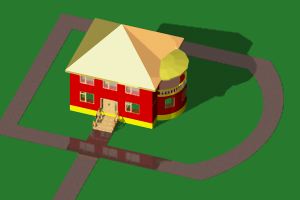

Получился газон. Надо обозначить пешеходные дорожки. Делается это тоже с помощью ПЕРЕКРЫТИЯ. Все так же как и газон (и проектный нуль -800, отн.текущий этаж 0), только в параметрах выбираем цвет другой.

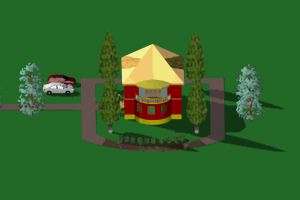

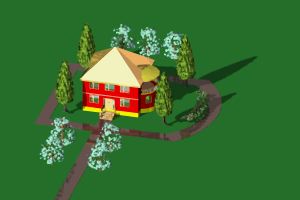

Теперь нажимаем двойным щелчком значок ОБЪЕКТ. Находим в библиотеке папку ВИЗУАЛИЗАЦИЯ, БЛАГОУСТРОЙСТВО ТЕРРИТОРИИ, ОЗЕЛЕНЕНИЕ. Видим, что тут даны разные деревья и кустарники, выбрали, если хотите можно поменять высоту дерева, ширину кроны, а в ПАРАМЕТРАХ изменить покрытия (цвета стволов и кроны), нажали ОК. И расставляем. Для удобства и быстроты не забываем пользоваться РЕДАКТОРОМ, ИЗМЕНЕНИЕ РАСПОЛОЖЕНИЯ.

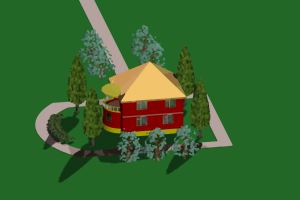

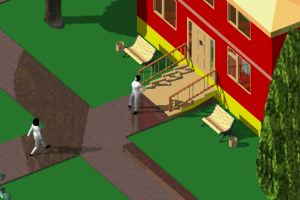

Также расставляем и людей, лавочки, машины, урны и все то, что только душа хочет, фантазия требует и библиотека позволяет.

Чтобы объекты у нас не летали в воздухе, не забываем ставить правильный отн. проектный нуль (в данном случае -800(минус 800)).

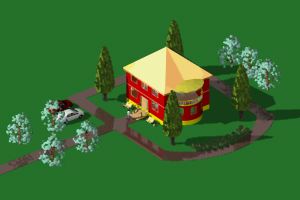

Коттедж построен!
