3. Построение второго этажа

На этом этапе мы рассмотрим как делается второй этаж. Так же как и цоколь. Но для начала положим междуэтажное перекрытие.

В ОКНЕ ПЛАНА ЭТАЖА (на 1 этаже, а не в цокольном) щелкаем дважды по значку на панеле инструментов ПЕРЕКРЫТИЕ. Открылось ОКНО ПАРАМЕТРОВ ПЕРЕКРЫТИЯ ПО УМОЛЧАНИЮ. Там где ФОРМА И РАСПОЛОЖЕНИЕ видим, что самая первая строка (высота перекрытия) нам недоступна. Чтобы ее сделать доступной там где ПРЕДСТАВЛЕНИЕ НА ПЛАНЕ И В РАЗРЕЗЕ находим КОНСТРУКЦИЯ, нажимаем на ШТРИХОВКА СЕЧЕНИЯ один раз (при этом строка становится синей и появляется в конце строки стрелочка), нажимаем на стрелочку и выбираем любую штриховку (я выбрала самую первую-100%). Теперь смотрим повыше - нам открылась строка с высотой. Ставим в ней 120. Относительный текущий этаж ставим 2700 (т.к. высота нашего этажа 2700), относительный проектный нуль 2700 (высота нашего этажа). Выбираем другую краску (у меня розовая) и нажимаем ОК.

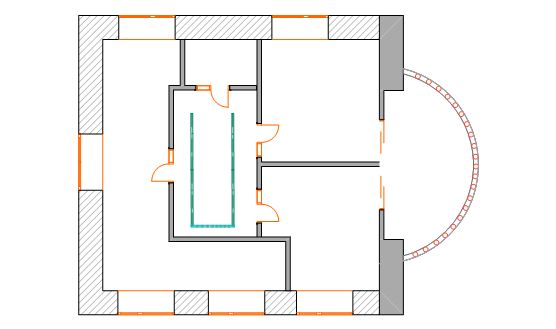

Также, как и со стенами, у перекрытий можно менять геометрические варианты (на том же месте) на верхней панели. Выбираем по середине - прямоугольник. Ставим крестик в любой крайний внешний угол внешних стен (появляется галочка) и нажимаем один раз левой кнопкой мыши. Нажимаем левой мышкой по диагонали в противоположный угол. Вот так получилось в плане.

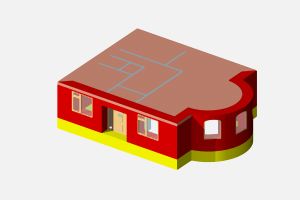

А так в 3D

Теперь надо на полукруг также положить перекрытие. Переходим в ОКНО ПЛАНА ЭТАЖА и с помощью указателя выделяем на плане получившееся перекрытие, загорелось зеленым. Видите четыре жирных точки по краям перекрытия? Нажимаем в одну из них, открылось окошечко "под руку", в этом окошечке есть значок ДОБАВЛЕНИЕ К МНОГОУГОЛЬНИКУ, нажимаем на него левой кнопкой мыши. Меняем геометрический вариант - делаем многоугольник. Теперь обводим полукруг, и он автоматически приплюсовывается к нашему перекрытию. Теперь приступим непосредственно к проектированию второго этажа. В ОКНЕ ПЛАНА ЭТАЖА идем в КОНСТРУИРОВАНИЕ -УСТАНОВКА ЭТАЖЕЙ. На первом этаже высота должна быть 2700. Нажимаем на 2 этаж, делаем высоту 5400 (2700+2700), уровень конечно же ставим 2700, нажимаем ОК. Тут пусто. Возвращаемся на 1 этаж (КОНСТРУИРОВАНИЕ-УСТАНОВКА ЭТАЖЕЙ), все выделяем, копируем и идем на 2 этаж. Затем, РЕДАКТОР-ВСТАВИТЬ. Теперь удаляем все внутренности, оставляем только внешние стены и окна. Смотрим в 3D

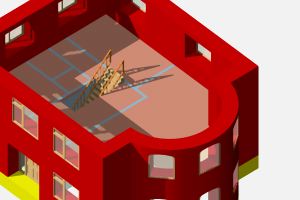

Переходим в ОКНО ПЛАНА ЭТАЖА. И точно так же как и на первом этаже расставляем стены, добавляем нужные окна и двери с проемами. Только высоту стен ставим теперь 5400, а отн. проектный нуль и текущий этаж 2700, толщина стен 120, нажимаем ОК и проставляем стены. Хотя нет! Сначала надо поставить лестницу на первом этаже, ведущую на второй. На панели инструментов нажимаем значок ЛЕСТНИЦА, выбираем подходящую, настраиваем параметры. И вот что получаем

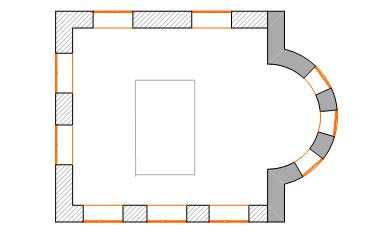

А теперь вспомните, как мы приплюсовывали перекрытие полукруга? Так же только вычитать с помощью значка УДАЛЕНИЕ ИЗ МНОГОУГОЛЬНИКА надо сделать проем для поднятия с лестницы. Для удобства скопируем с 1 этажа стены, которые окружают лестницу и вставим на 2 этаж. Теперь на панели инструментов в документировании нажимаем 1 раз левой кнопкой мыши на значок ЛИНИЯ. И обводим стены которые мы скопировали, и после этого удаляем их. На плане второго этажа Получилось вот что:

Этот прямоугольник является вспомогательным, он поможет нам поставить перила. Нажимаем двойным щелчком мыши на ОБЪЕКТ. В открывшемся окне ПАРАМЕТРЫ ОБЪЕКТА ПО УМОЛЧАНИЮ в библиотеке по папкам находим папку ИЗГОРОДИ И ОГРАЖДЕНИЯ, выбираем понравившееся. И расставляем по периметру. Чтобы это сделать быстрее надо использовать РЕДАКТОР-ИЗМЕНИТЬ РАСПОЛОЖЕНИЕ. К примеру, если мы хотим переместить копию, то просто выделяем нужный объект, идем в РЕДАКТОР, ИЗМЕНИТЬ РАСПОЛОЖЕНИЕ, ПЕРЕМЕСТИТЬ КОПИЮ, наводим курсор мышки в удобную точку объекта и перемещаем копию. Также для удобства все эти действия можно выполнять прямо в 3D.

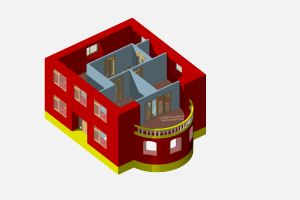

Одну стену сделаем по другому - с помощью колонн и балки. Выбираем значок КОЛОННА двойным щелчком, указываем параметры колонны: высота - 900, отн. текущий этаж - 0, отн. проектный нуль - 2700, справа в верхней строчке, выбираем кружок (т.е. колонна будет у нас круглой), в конце строки ставим размер 50, нажимаем ОК. Теперь наводим мышкой в нужное место и ставим колонну. Теперь ее тиражируем. РЕДАКТОР - ИЗМЕНИТЬ РАСПОЛОЖЕНИЕ - ТИРАЖИРОВАТЬ. Открылось окно ТИРАЖИРОВАНИЯ, там где выбор варианта оставляем перемещение, ставим нужное количество дубликатов (например, 7) и выбираем С РАСПРЕДЕЛЕНИЕМ - 1, ОК. Теперь нажимаем в середину кружка (наша колонна в плане) и тянем куда надо. Теперь надо сделать сверху перилы с помощью значка БАЛКА. Открываем с помощью двойного щелчка параметры. Там где ФОРМА И РАСПОЛОЖЕНИЕ в левом столбике высоту ставим 100, отн. текущий этаж 900, отн. проектный нуль 3900, в правом столбике в верхнем столбце ставим цифру 50, ОК. И рисуем ее над колоннами. Итак, закончим, получилось вот так:
