Построение коттеджа

1. Построение стен

Открываем ArchiCAD, при этом автоматически запускается ОКНО ПЛАНА ЭТАЖА.

Построим стены. Для этого надо навести курсор мышки на инструмент стена на панели инструментов.

Чтобы задать параметры стены надо нажать на этот значок двойным щелчком мыши. Здесь уже даны параметры стены по умолчанию. Но мы их поменяем: там где форма и расположение - высоту сделаем 2700; текущий относительный этаж и проектный ноль оставим 0; теперь справа: верхняя строчка-это привязка здания, ее мы трогать не будем, оставим ноль, вторая строка-это толщина стены, тоже оставим 640 - нормальная стандартная стенка; там где модель - можно поменять цвет нашей стенки, например, на краску-06 (красный цвет) и нажимаю на значок, объединяющий все три строки где выбираются цвета. Нажимаем ОК.

По умолчанию масштаб у нас 1:100, т. е. в 1мм=0,1м. Как мы видим, наше рабочее полотно в клеточку и это очень удобно. Теперь смотрим на верхнюю панель, там есть также значок СТЕНА, в этой же строчке правее есть 4 значка - геометрические варианты стен, наводим мышку на первый значок, нажимаем на него и удерживаем: появляются еще 4 варианта: просто прямая, зигзаг, прямоугольная и прямоугольная под углом. Выбираем прямоугольную. Теперь наводим стрелочку в уголок какой-нибудь клетки и нажимаем левой кнопкой мышки. Появился крестик - это начало стены. Для удобства это место надо увеличить, т.е. как бы придвинуть к себе для этого просто крутим колесико на мышке. Теперь рисуем квадратик, к примеру, 8*8метров.

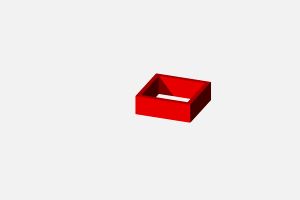

Посмотрим, что получилось в 3d. Для этого нажмем f3. Чтобы посмотреть наше творение со всех сторон, надо нажать правой кнопкой мыши и выбрать орбита.

Теперь возвращаемся обратно в окно плана этажа. Теперь усложним задачу. Например, закруглим одну стену. Для этого сначала отредактируем наш квадратик.

На панели инструментов выбираем указатель. Наводим на одну любую из 4 стену и нажимаем. Загораются все 4 стенки зеленым. Теперь на верхних панелях ищем значок ВРЕМЕННО РАЗГРУППИРОВАТЬ (Alt+П), нажимаем на него один раз левой кнопкой мыши. Теперь наводим стрелочку на пустое место и щелкаем левой кнопкой мыши. Зеленый цвет пропал. Теперь наводим стрелку на ту стенку, которую хотим сделать круглой и нажимаем левой кнопкой мыши. Как видим, теперь она у нас выделилась одна и удаляем ее нажав Delete.

Снова выбираем инструмент СТЕНА на панели инструментов.

В верхней панели, в геометрических вариантах стен указываем вариант криволинейная и выбираем среднюю - по трем точкам. Наводим появившийся крестик на верхний уголок отрезанной стены (при этом появляется жирная галочка), нажимаем левой кнопкой мыши, появилась прямая линия, направляем ее посередине между промежутком стен немного вынося из области квадрата, нажимаем левой кнопкой мыши и ведем нашу криволинейную стену во внешний крайний угол другой стены (той, с которой хотим соединить), при этом видим область окружности, опять нажимаем левую кнопку мыши, и еще раз нажимаем для закрепления. Получили вот такую стенку. Теперь посмотрим, что получили в 3D. Покрутили с помощью орбиты.

Теперь построим немного другой вариант.

Переходим опять в ОКНО ПЛАНА ЭТАЖА - значок на верхней панели, указателем выбираем нашу полукруглую стенку и удаляем с помощью Delete.

Левой кнопкой мыши нажимаем на значок СТЕНА один раз, на верхней панели геометрических вариантов выбираем прямолинейная отдельная. Снова появился крестик, наводим опять его на край стены (должна появиться жирная галочка), нажимаем левой кнопкой мыши и ведем нашу стену по направлению к другой стене на определенное расстояние (например на 2 метра). Когда мы начинаем вести появляется небольшая панелька прямо "под руку", в ней-то мы и указываем расстояние просто нажав цифры на клавиатуре, они автоматом будут печататься в этой панельке

А теперь и с другой стороны проделайте то же самое. Но получилось вот что: Надо исправлять! Итак, удаляем эту ненужную стенку с помощью указателя и клавиши Delete. Щелкаем два раза левой кнопкой мыши на значок СТЕНА, открывается окно параметров стены, смотрим где форма и расположение в правом столбике верхняя строчку – привязка - все дело в ней.

Надо просто выбрать способ построения не слева, а справа - последний значок в строчке. Нажимаем ОК. И проделываем то, что хотели.

Выглядеть это должно так:

Теперь выбираем геометрический вариант стены криволинейная по трем точкам и пробуем строить как в предыдущем варианте, и получаем: Мы кое-что с вами забыли, и поэтому у нас высота стен получилась разная. Исправим. Нажимаем РЕДАКТОР (в верхнем меню), выбрать все стены. Загораются зеленым. Теперь два раза по значку СТЕНА, и там ставим высота стен 2700, ОК.

Теперь смотрим в 3D.

Если вы хотите передвигать объект по рабочему полю и в ОКНЕ ПЛАНА ЭТАЖА и в 3D надо просто нажать на колесико на мышке и спокойно двигать, при этом появляется рука.

Теперь давайте внутри сделаем расположение комнат. Опять нажимаем на стену два раза, высоту 2700, и толщину сделаем 120. Также меняю краску-06 на краску-19 (голубой), геометрический вариант стен выбираю прямолинейная отдельная и начинаю делить первый этаж на комнаты как мне нравиться. Если вы начертили стенку, а вам надо ее продлить, переместить, повернуть, зеркально отразить, тиражировать (размножить), то выделяем эту стенку указателем и видим что по краям внешней стороны стены появились жирные черные точки, нажимая на одну из них появляется маленькое окошечко "под руку", где и есть перемещение, поворот, зеркальное отражение, смещение по вертикали, изменение размеров. Нажимаем на нужный значок и производим действие.

Для удобства обозначим комнаты. Для этого на панели инструментов в документировании находим значок А текст, нажимаем на него один раз левой кнопкой мыши, затем переводим крестик в то место, где нам надо написать слово и щелкаем два раза левой кнопкой мыши.
