Технология forceArcTm

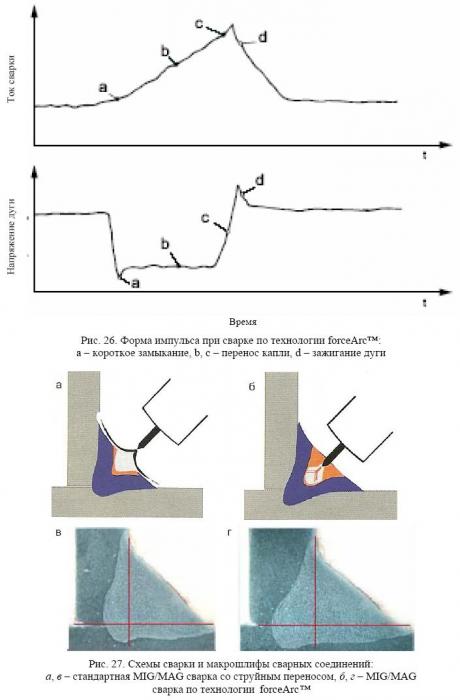

Технология была разработана компанией «EWM» (Германия) для своей серии инверторных полуавтоматов Phoenix. Технология forceArcTM обеспечивает дугу со струйным переносом без коротких замыканий дугового промежутка. Высокая скорость передачи сигнала по системе обратных связей и малая индуктивность сварочного контура силового инвертора позволяет ограничить размер капли расплавленного металла и мгновенно корректировать сварочный ток, не позволяя, тем не менее, процессу переходить в режим коротких замыканий.

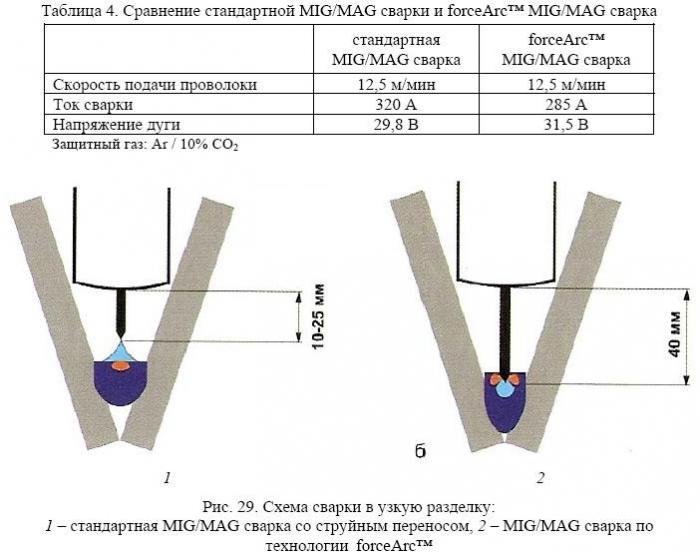

Отсутствие расплескивания металла при коротких замыканиях существенно снижает вероятность образования брызг. При стандартной MIG/MAG сварке со струйным переносом длина дуги относительно большая и это уменьшает устойчивость дуги, особенно при сварке в узкую разделку. В режиме forceArcTM длина дуги меньше и появляется возможность сварки при увеличенном вылете проволоки из сопла.
Форсированная дуга имеет также ряд других преимуществ перед дугой со струйным переносом:
Глубокое проплавление благодаря увеличенному давлению дуги на ванну жидкого металла;
Упрощение управление процессом благодаря большей стабильности дуги;
Отсутствие подрезов благодаря короткой дуге;
Высокая производительность, обусловленная более высокой скорости сварочного процесса и увеличению коэффициенту наплавки (уменьшение числа проходов);
Уменьшение зоны нагрева;
Экономия сварочной проволоки и защитного газа;
Уменьшение необходимой ширины разделки;
Снижение остаточных деформаций.
Процесс HighSpeedTm

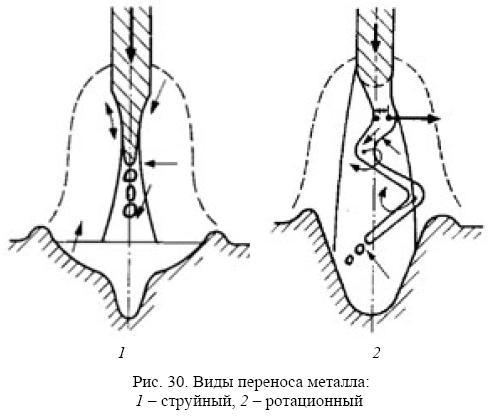

Принцип сварки методом HighSpeed TM. Высокопроизводительный сварочный процесс HighSpeedTM позволяет сваривать сплошным электродом со скоростью подачи проволоки до 30 м/мин. Перенос электродного материала происходит в струйном диапазоне. При этом характерны две различные формы перехода (Рис. 30): струйный и ротационный.

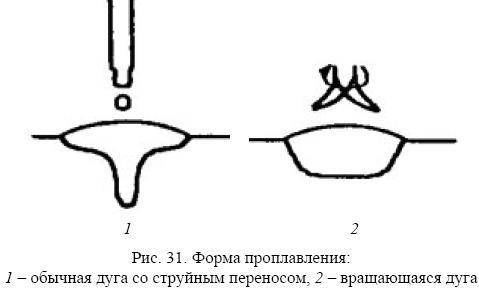

Аксиальный струйный переход при высоких значениях тока выражается конической формой конца электрода, от которого расходится трапециевидный поток плазмы. Высокое давление плазмы создает в основном материале проплавление, которое характеризуется узкой и глубокой сердцевиной и корытообразной поверхностной зоной (Рис. 31). Расстояние до токоведущего мундштука составляет 15 - 20 мм. Ротационный переход напротив возникает при образовании длинного столба жидкости на конце оплавляющегося электрода.
Вследствие очень большого тока и большого вылета электрода температура образовывающейся капли настолько высока, что электрод плавится уже без действия дуги. Расстояние до токоведущего мундштука в этом случае составляет 25 - 35 мм. По причине продольного магнитного поля столб жидкости вращается вокруг своей оси и конически расширяется. Капли металла переходят в радиальном направлении в основной материал и создают относительно плоское и широкое проплавление.
Комбинации «проволока – защитный газ» и область действия.
Для сварочного процесса HighSpeedTM применяют электроды диаметром 1,0 и 1,2 мм. Более тонкие электроды из-за нестабильности их подачи при высоких скоростях менее пригодны. Более толстые электроды отпадают, так как в этом случае не создается необходимая для вращения температура конца электрода при технически целесообразном вылете электрода.
Чтобы гарантировать стабильный процесс, электроды должны постоянно показывать хорошие свойства скольжения. Используемые комбинации «проволока – защитный газ» включают в себя сплошные или порошковые проволоки и стандартный двухкомпонентный газ. Область применения охватывает нелегированные и мелкозернистые стали с пределом текучести до 500 Н/мм2 .

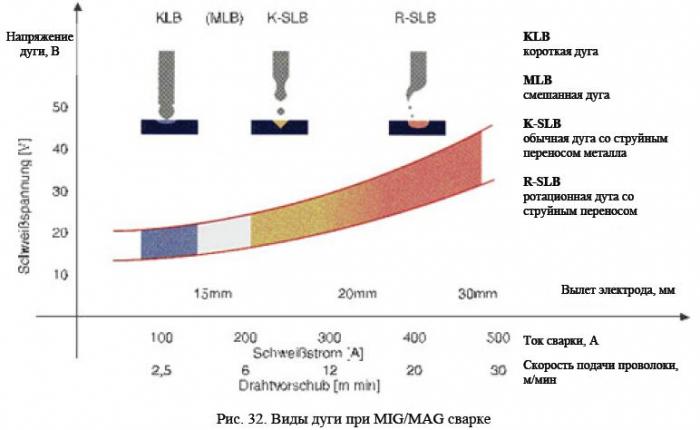

В то время когда в диапазоне обычной дуги со струйным переносом применяются главным образом смеси газов на основе углекислоты, ротационный перенос достигается при использовании кислородосодержащих смесей. Причиной для этого является свойство аргонокислородных смесей образовывать длинный столб жидкости и вместе с этим улучшать свойства вращения.
По сравнению с этим смеси газов аргона и углекислоты требуют более высоких значений напряжения дуги и смещают рабочую зону струйного переноса к более высоким силам тока. Стандартные газы 82%Аr/18%СО2 и 92%Аr/8%СО2 расширяют обычный диапазон струйного переноса с использованием сплошной проволоки диаметром 1,0 мм до скорости подачи проволоки 24 м/мин, диаметром 1,2 мм - до 23 м/мин.
Рутиловые и основные порошковые проволоки напротив могут подаваться со скоростью до 30 м/мин, при этом возникает ротационный перенос металла. Чтобы использовать ротационный диапазон перехода электродного металла применяется стандартный газ 96%Аr/4%О2. Применение этого газа уменьшает переходную область между обычной и ротационной дугой со струйным переносом и стабилизирует процесс уже со скорости подачи проволоки 23 м/мин (Рис. 32). При этом достигается скорость подачи проволоки до 30 м/мин как при диаметре 1,0 мм, так и при 1,2 мм.
Требования к источникам питания и оборудованию для сварки
Для HighSpeedTM необходим источник питания инверторного типа с быстрым переключением силовых элементов выпрямительного и инверторного блоков. Важным узлом является механизм подачи проволоки. Четырехроликовый механизм и двигатель с высокими пусковым моментом и мощностью протяжки гарантирует стабильную скорость подачи проволоки со скоростью до 30 м/мин. Горелка должна выдерживать высокую термическую нагрузку. Ее конструкция требует одновременного водяного охлаждения контактного токоведущего наконечника и газового сопла.
Aппараты импульсной сварки MIG/MAG с плавной регулировкой
Аппараты для импульсной MIG/MAG–сварки представлены в двух исполнениях:
аппараты со встроенным механизмом подачи проволоки (компактные) с газовым охлаждением,
аппараты с выносным механизмом подачи проволоки (декомпактные) с жидкостным охлаждением.
Аппараты этой серии предназначены для импульсной MIG/MAG–сварки. Аппараты точно контролируют размер и частоту перехода капель расплавленного металла в сварочную ванну во всем диапазоне тока — от минимального до максимального. Импульсная дуга при этом работает без коротких замыканий и как следствие этого практически без брызг.
Дополнительно к импульсной MIG/MAG–сварке аппараты поддерживают MIG/MAG–сварку стандартной дугой, аргонодуговую сварку неплавящимся электродом (TIG), ручную дуговую сварку штучным электродов (MMA).
Синергетическое управление аппаратов обеспечивает автоматическую настройку режимов сварки по толщине металла, скорости подачи проволоки или силе сварочного тока. Технология EWM-forceArc®, реализованная в аппаратах, позволяет снизить производственные затраты до 50% за счет инновационной сварочной дуги.
