9. Мережна карта

Мережні карти встановлюють для того, щоб забезпечити підключення комп'ютера до локальної або глобальної мережам.

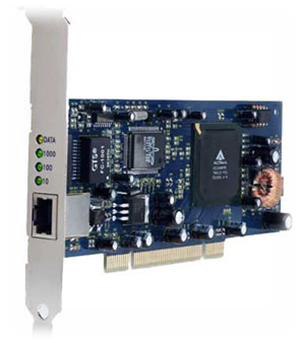

Мережна карта (мережна плата, мережний адаптер, Ethernet-адаптер, NIC (англ. network interface card, HBA)) – пристрій, що дозволяє комп’ютеру взаємодіяти з іншими пристроями мережі.

Сучасні карти працюють на швидкості 100 Мбіт/сек або 1 Гбіт/сек. Сучасні комп’ютери виготовляються з уже встановленими мережними картами, установка карти здійснюється у випадку поломки вбудованої. При підключені до мережної карти кабелю локальної мережі на мережній карті спрацьовує зелений індикатор Link.

10. Жорсткий диск

Жорсткий диск (вінчестер, накопичувач на жорстких магнітних дисках, НЖМД, Hard(magnetic) Disk Drive, HDD) – пристрій для збереження інформації, заснований по принципу магнітного запису. Один із основних накопичувачів у більшості комп'ютерів.

Вінчестер виглядає як металева коробка висотою 2-4см і встановлюється в 3,5- або 5,25-дюймовий відсік комп'ютера (рис. 3.1).

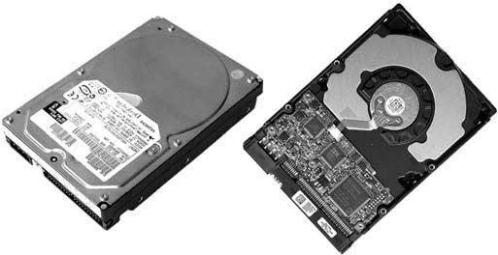

Рис. 4.1. Вінчестер (вигляд зверху і знизу)

В середині вінчестера знаходиться одна або декілька пласти (дисків), на які записується інформація. Дані записуються і зчитуються блоком магнітних головок, які не торкаючись проходять над пластинами. Переміщує цей блок високоточний шаговий мотор, яким керує інтегрований контролер.

В робочому стані пластини постійно обертаються; чим вища швидкість обертання, тим бистріше зчитується і записується інформація.

Інформація в НЖМД записується на жорсткі (алюмінієві або скляні) пластини. Що вкриті шаром феромагнітного матеріалу, частіше двуокисю хрома – магнітні диски. В НЖМД використовується одна або декілька пластин на одній осі. Характеристики:

• Час доступу - час, який потрібен для запису (зчитування) інформації;

• Швидкість обертання - кількість обертів дисків за хвилину;

• Опірність до ударів;

• Швидкість передачі даних;

• Використання енергії;

• Кількість операцій введення/виведення в секунду;

• Інтерфейс;

• Об'єм вінчестера - кількість інформації, яку можна на нього записати;

• Надійність;

• Кеш - це невелика пам'ять до якої тимчасово записується щойно прочитана інформація.

На всіх сучасних материнських платах є конектори для підключення SATA-вінчестерів за допомогою чотирьохпровідного шлейфа. Їх кількість може бути різною, але як правило, таких конекторів два-чотири.

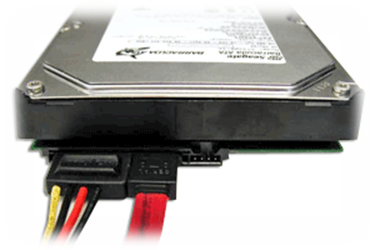

Кабель для передачі даних по інтерфейсу SATA

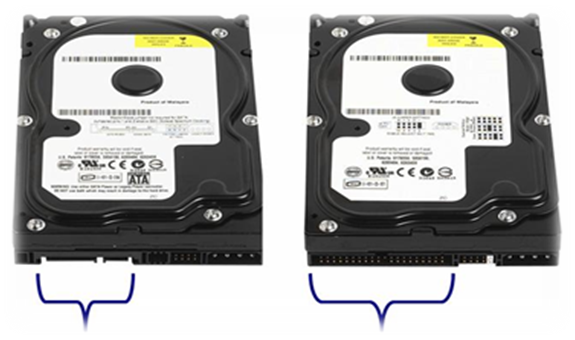

Спосіб подключення жорсткого диска

SATA ATA

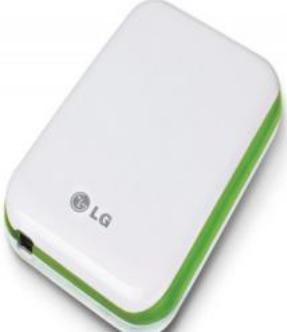

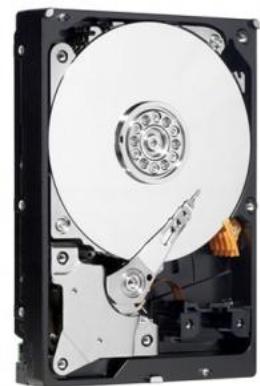

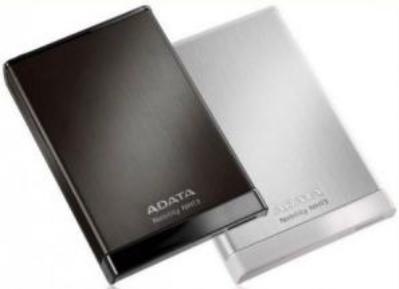

Сьогодні велику тенденцію мають зовнішні жорсткі диски з форматами 2,5 та 3,5. Жорсткі диски формату 2,5 живляться через USB кабель (рис. 2.7 в), а жорсткий диск формату 3,5

(рис. 2.7 б) – має окреме джерело живлення. Причому є суцільні жорсткі диски, а також кармани для внутрішніх жорстких дис-ків, що дозволяють внутрішній жорсткий диск підключити до комп’ютера за допомогою кабелю USB.

Рисунок 2.7 – Вигляд жорсткого диска

11. Система охолодження

При підвищені температури будь-які електроні пристрої можуть вийти з ладу.

Кулер (вентилятор) – це сукупність вентилятора і радіатора, що встановлюється на компоненти комп'ютера з підвищеним тепловиділенням: центральний процесор, графічний процесор, мікросхеми чипсету, блок живлення.

Сьогодні цю проблему можна вирішити кількома способами.

Повітряне охолодження застосовується в 90% комп'ютерах. Для охолодження процесора використовується радіатор, який, в свою чергу, охолоджується закріпленим на ньому вентилятором з високою швидкістю обертання. В цілому такий пристрій називається кулером (рис. 5.1).

Рис. 5.1. Кулер

Самостійно радіатор не охолоджує процесор, а тільки збільшує площину розсіювання тепла і створює умови для ефективного проходу повітря, що йде від вентилятора.

Найбільшою популярністю користуються мідні радіатори, які дозволяють розсіювати тепло на 20-30% ефективніше ніж алюмінієві.

Останім часом часто використовується охолодження з застосуванням теплових трубок. Теплова труба – це герметичний пристрій з теплоносієм, який дозволяє переносити тепло, використовуючи для цього молекулярний механізм переносу пари.

Рідине охолодження застосовують давно. Існує декілька способів. Один із них передбачає, що на процесор встановлюється металевий радіатор, який представляє собою теплообмінник особливої конструкції.
