1.4 Монтаж щитов и пультов

Щиты и пульты используются для установки на них средств контроля и управления технологическим процессом. А именно контрольно-измерительных приборов, устройств сигнализации и блокировки, аппаратуры управления, автоматического управления, защиты блоков питания, а так же линии связи между ними (электрические, пневматические или трубные внутренние проводки).

Щиты, пульты изготавливаются на заводах электромонтажных изделий. Наибольшей популярностью пользуются щиты фирмы RITTAL. Основой их является каркас из швеллера, на который закрепляют панели, стенки, двери и т.д. Каркасы бывают объемными и плоскими, собранные из швеллеров с определенным количеством отверстий для крепления боковых стенок и панелей. Шкафные щиты имеют отопительную электросистему (для установки датчиков на улице) - тэн. В местах установки щитов с вибрацией их оборудуют амортизаторами. Амортизаторы бывают пружинными или резиновыми. Угол обзора оператора относительно лицевых сторон щитов и пультов должен быть не более и не более 5 м. При значительном протяжении щитовых устройств их устанавливают в виде многогранников. Ввод в щиты уличного управления осуществляется через защитную гильзу, которая препятствует попаданию дождевой воды в щит. Ширина щитов между стеной и щитом 0.8 м, что бы можно было свободно пройти.

Монтаж оборудования в шкафу датчиков производится с помощью кронштейнов, перфошвеллера, DIN-рейки в соответствии с планом расположения авт. эл. и трубных проводок (Приложение №1) на монтажно-заготовительном участке (МЗУ) монтажной организации. Сам шкаф нужно прикрепить к эстакаде.

1.5 Принцип работы, устройство и монтаж плк эком 3000

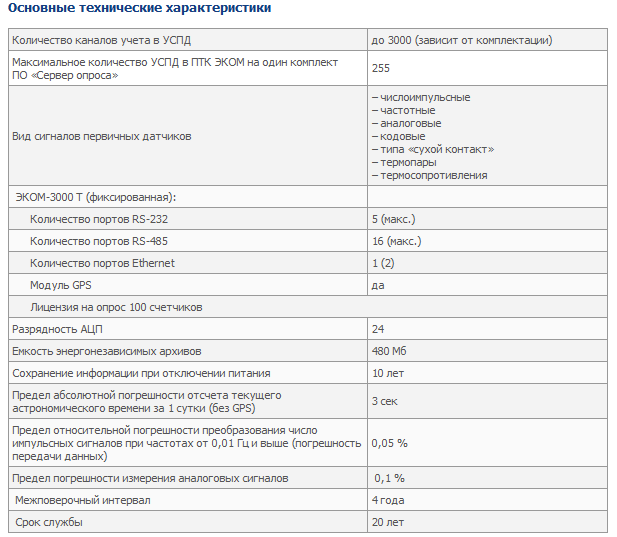

ЭКОМ-3000 – конфигурируемый, модульный, промышленный контроллер, в котором функциональные модули содержатся в любых технически целесообразных комбинациях.

Поскольку ЦП и БП не имеют принудительной вентиляции, для охлаждения элементов они должны охлаждаться естественным путем. Расстояние между кабель - каналами и модулями не менее 25мм, а между сигнальными проводами и линией питания не менее 200мм.

Монтаж контроллера ЭКОМ-3000. Контроллер установлен заводом изготовителем в типовом щите фирмы RITTAL500х500х250. При установке учитываем удобство дальнейшей эксплуатации контроллера (располагаем его в шкафу так чтобы был свободный доступ к контроллеру и он располагался на уровне глаз), подключение токовых выходов датчиков типа метран (метран 100ДИ, метран 100ДД) и датчика температуры типа ТСТП будут подключены на клеммы.

ЭКОМ-3000 осуществляет в реальном времени сбор, обработку, архивирование, отображение и передачу измерительной информации на диспетчерский компьютер, формирование и выдачу управляющих сигналов.

ЭКОМ-3000 поставляется с предустановленным программным обеспечением и программой удаленного тестирования и конфигурирования, работающей в среде Windows и позволяющей в диалоговом режиме с РС конфигурировать систему УСПД. В основу идеологии положен принцип максимальной доступности всех переменных и уставок для удаленного конфигурирования.

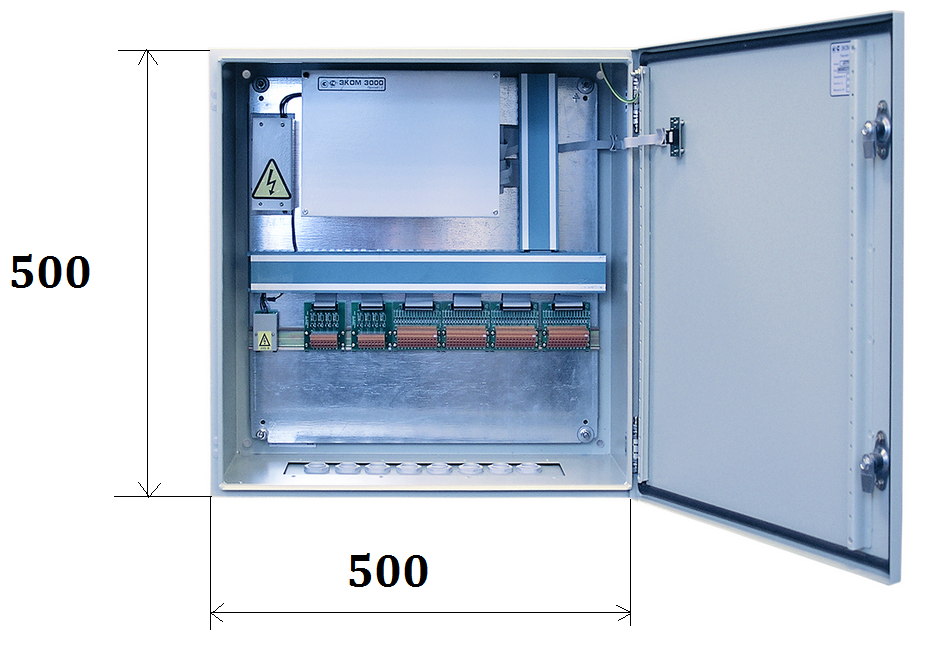

Рис.9 ПЛК ЭКОМ-3000 внешний вид.

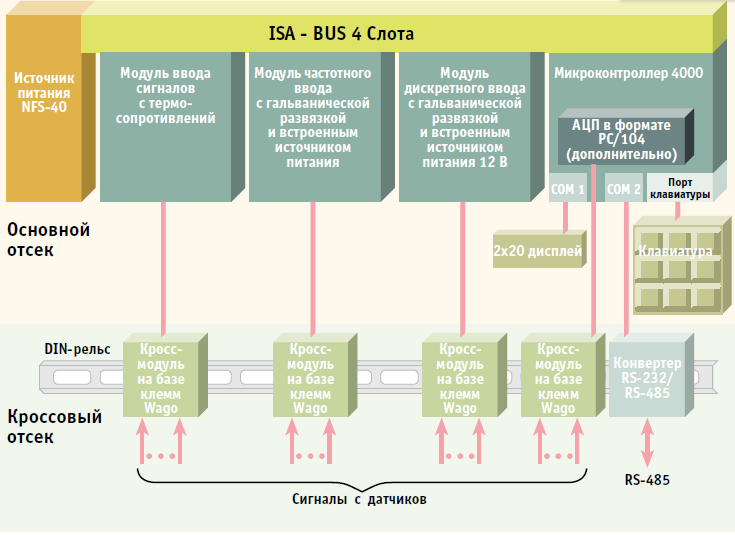

Рис.10 Структурная схема ПЛК ЭКОМ 3000.
