Практичне заняття №5

1. Тема.«Кліматичний паспорт міста».

2. Вихідні данівикористовуються із завдання на курсовуроботу із дисципліни «Будівельна фізика», якувиконує студент.

3. Зміст завданняскласти кліматичний паспорт міста будівництва.

4. Приклад виконання.

Вихідні дані:

• район будівництва – м. Полтава.

Складаємо шкалу температур за табл.1 [2].

Таблиця 1 – Шкала температур

№

Назва температури

Позначення

Кількість,

1	2	3	4
1	Абсолютно максимальна		38
2	Середня максимальна найбільш спекотного місяця		26,5
3	Середня добових максимумів самого спекотного місяця		26,4
4	Середня самого спекотного місяця		20,6
5	Середня добових мінімумів самого спекотного місяця		14,9
6	Середня за рік		7
7	Середня добових максимумів самого холодного місяця		-4,2
8	Середня самого холодного місяця		-6,9
9	Середня добових мінімумів самого холодного місяця		-9,7
10	Середня найбільш холодної п’ятиденки (0,92)		-23
11	Середня найбільш холодної п’ятиденки (0,98)		-26
12	Середня найбільш холодної доби (0,92)		-27
13	Середня найбільш холодної доби (0,98)		-30
14	Абсолютно мінімальна		-37

Температуру середніх добових максимумів самого спекотного місяця визначаємо за формулою

де – середня амплітуда добових коливань самого спекотного місяця, ^оС, визначаємо за дод.2 [2].

Температуру середніх добових мінімумів самого спекотного місяця визначаємо за формулою

Температуру середніх добових максимумів самого холодного місяця, ^оС, визначаємо за формулою

де – середня амплітуда добових коливань самого холодного місяця, ^оС, визначаємо за дод.2 [2]

Температуру середніх добових мінімумів самого холодного місяця визначаємо за формулою

Використовуючи значення наведенні у табл. 1 [2] будуємо графік зміни середньомісячної температури зовнішнього повітря на протязі року.

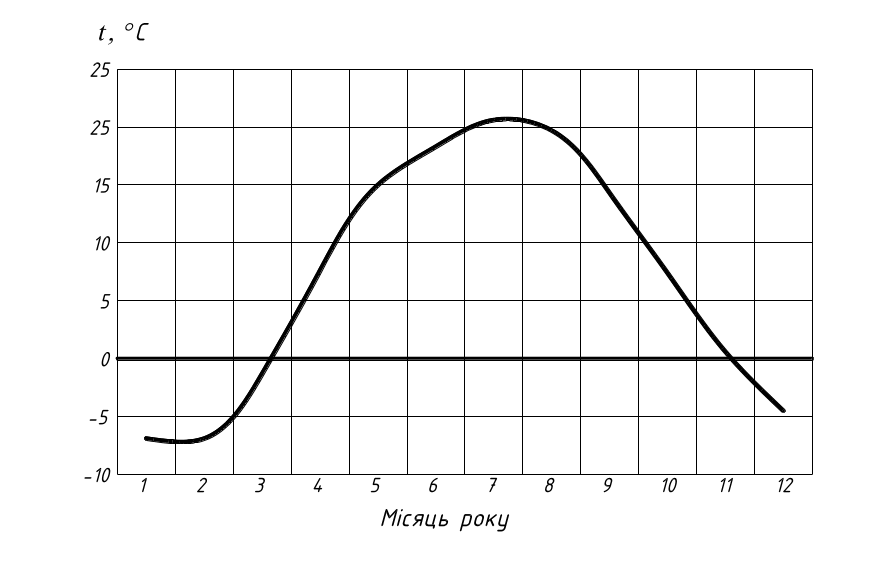

Рисунок 5.1 - Зміна середньомісячної температури зовнішнього повітря на протязі року

Використовуючи значення наведенні у дод.3 [2] будуємо графік зміни пружності водяної пари зовнішнього повітря на протязі року.

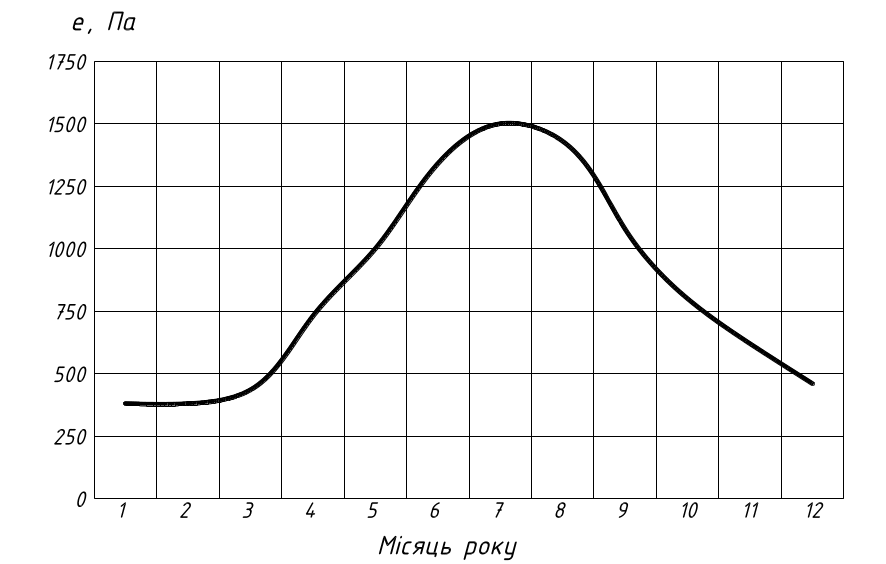

Рисунок 5.2 - зміни пружності водяної пари зовнішнього повітря на протязі року

Використовуючи значення наведенні у дод.4 [2] будуємо розу вітрів міста будівництваза повторюваністю вітру.

Таблиця 2–Значення рози вітрів за повторюваністю

Місяць року	Напрямок вітрів								Штиль
	Пн	ПНС	С	ПдС	Пд	ПдЗ	З	ПнЗ
Січень	8	13	14	14	11	16	14	10	2
Липень	15	15	11	7	6	9	17	20	4

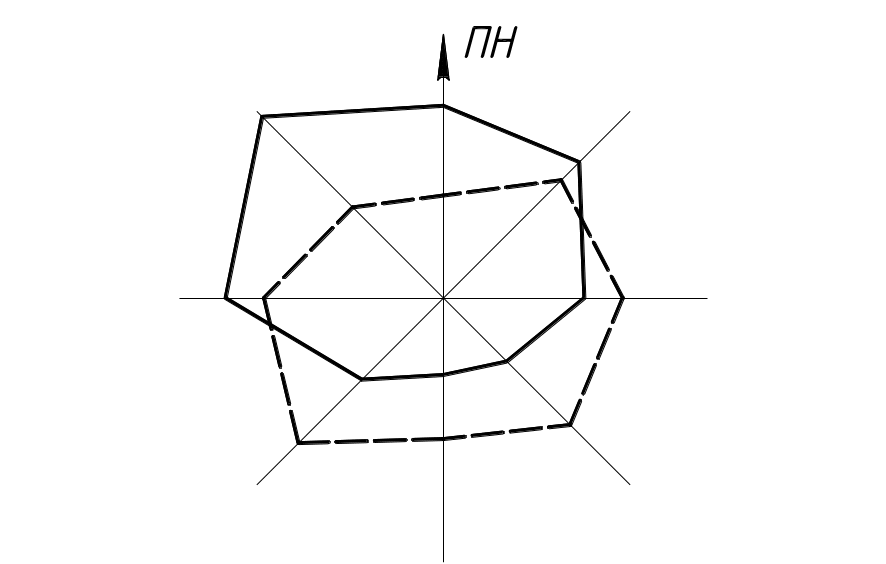

Рисунок 5.3 - Роза вітрів за повторюваністю

Використовуючи значення наведенні у дод.4 [2] будуємо розу вітрів міста будівництваза швидкістю вітру.

Таблиця 3 - Роза вітрів за швидкістю вітру

Місяць року	Напрямок вітрів
	Пн	ПНС	С	ПдС	Пд	ПдЗ	З	ПнЗ
Січень	4,8	5,1	5	5	5,3	5,6	6,2	5,8
Липень	4,6	4,4	3,3	3,3	3,2	3,8	4,5	5,1

Рисунок 5.4 - Роза вітрів за повторюваністю
