Міністерство освіти і науки,молоді та спорту України
Полтавський національний технічний університет імені Юрія Кондратюка
Кафедра архітектури та міського будівництва
Методичні вказівки
до виконання практичних занятьта самостійної роботи
З дисципліни «Будівельна фізика»
для студентів
напряму підготовки 6.060102«Архітектура»
освітньо-кваліфікаційного рівня «бакалавр»
денної форми навчання.
Полтава 2012
Методичні вказівки до виконання практичних занять та самостійної роботи з дисципліни «Будівельна фізика» для студентів напряму підготовки 6.060102 «Архітектура» освітньо-кваліфікаційного рівня «бакалавр» денної форми навчання. Полтава: ПолтНТУ, 2012. 21 с.
Укладач О.І. Юрін, ст. викл. кафедри архітектури та міського будівництва
Відповідальний за випуск: О.В. Семко, завідувач кафедри архітектури та міського будівництва, д. т. н., проф.
Рецензент: С.О. Скляренко, кафедраархітектури та міського будівництва,к.т.н., доцент.
Затверджено науково-методичною радою університету
Протокол №4 від 14.12. 2012 р.
ВСТУП
Мета практичних занять –навчити студентів методам розрахунку теплотехнічного розрахунку, розрахунку теплостійкості у літній період року, оцінювативологовий режим огороджувальної конструкції, складати шкалу температур, будувати розу вітрів міста будівництва за повторюваністю та швидкістюа також набути навички користування нормативною й довідковою літературою. На практичних заняттях виконуються завдання відповідно до теми. Завдання практичних занять побудовані в логічній послідовності. Умови задач із прикладами їх виконання наведені у відповідних розділах даних методичних вказівок.
Практичне заняття №1
Тема.Теплотехнічний розрахунок зовнішньої огороджувальної конструкції.
Вихідні дані використовуютьсяіз завдання на курсовуроботу із дисципліни «Будівельна фізика», якувиконує студент.
Зміст завданнявизначити товщину шару утеплювача який би задовольняв вимогам теплозахисту.
При розрахунках необхідно використовувати норми, наведені у вимогах [1].
Приклад виконання
Вихідні дані:
район будівництва – м. Луцьк
призначення будівлі – житлова.

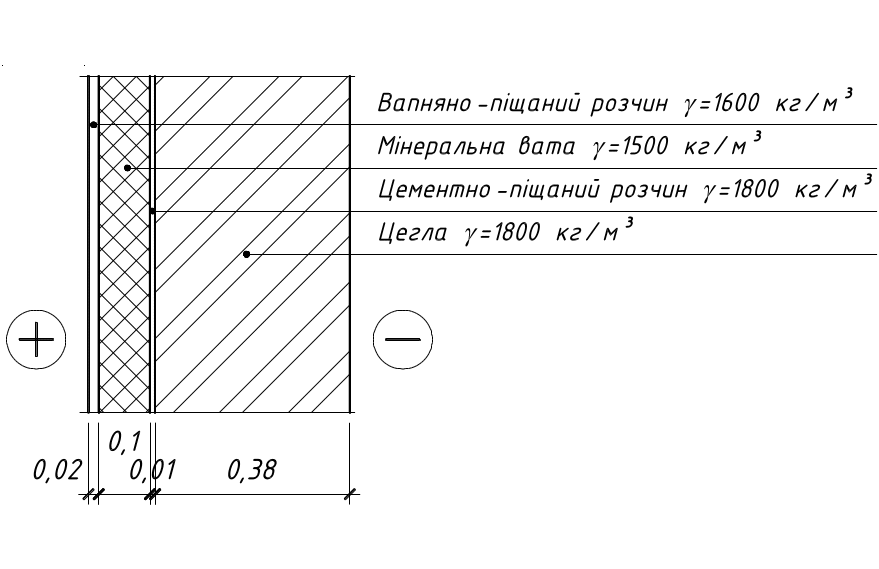

Розрахункова схема огороджувальної конструкції
За
дод. Г табл. Г.2 [1] визначаємо розрахункову
температуру внутрішнього повітря –
.
За
дод. Г табл. Г.2 [1] визначаємо розрахункову
відносну вологість внутрішнього повітря
–
.
За дод. Г табл. Г.1 [1] визначаємо тепловологісний режим приміщення – сухий.
За дод. К [1] визначаємо вологісні умови експлуатації матеріалу в огороджувальній конструкції – А;
За дод. Л [1] визначаємо розрахункові коефіцієнти теплопровідності матеріалів шарів огороджувальної конструкції:
-
вапняно-піщаний розчин
-
мінеральна вата
-
цементно-піщаний розчин
-
цегла
За дод. В [1] визначаємо температурну зону району будівництва - I.
За табл. 1 [1] визначаємо мінімально-допустиме значення опору теплопередачі огороджувальної конструкції
За
табл. 3 [1] визначаємо допустиму за
санітарно-гігієнічними вимогами різницю
між температурою внутрішнього повітря
і температурою внутрішньої поверхні
огороджувальної конструкції
.
Визначаємо необхідну товщину утеплювача виходячи з вимог виконання мінімально-допустимого значення опору теплопередачі огороджувальної конструкції за формулою
- коефіцієнт тепловіддачі внутрішньої
поверхні огороджувальної конструкції,
,
приймаємо за дод. Е [1]
- коефіцієнт тепловіддачі зовнішньої
поверхні огороджувальної конструкції,
,
приймаємо за дод. Е [1]
Визначаємо необхідну товщину утеплювача виходячи з виконання допустимої за санітарно-гігієнічними вимогами різниці між температурою внутрішнього повітря і температурою внутрішньої поверхні огороджувальної конструкції за формулою
де
- розрахункова температура зовнішнього
повітря,
,
приймаємо за дод. Ж [1].
Приймаємо
найближчу більшу за
та
уніфіковану товщину утеплювача
.
Визначаємо опір теплопередачі огороджувальної конструкції за формулою
Визначаємо температурний перепад між температурою внутрішнього повітря та температурою на внутрішній поверхні огороджувальної конструкції за формулою
Так
як
та
то товщина утеплювача визначена вірно
та складає 0,1 м.
