1.4 Аналіз передових транспортних технологій

Для перевезення хліба використовуються автомобілі-фургони, обладнані напрямними для встановлення лотків, чи автомобілі, пристосовані для перевезення хліба у тарі-обладнанні.

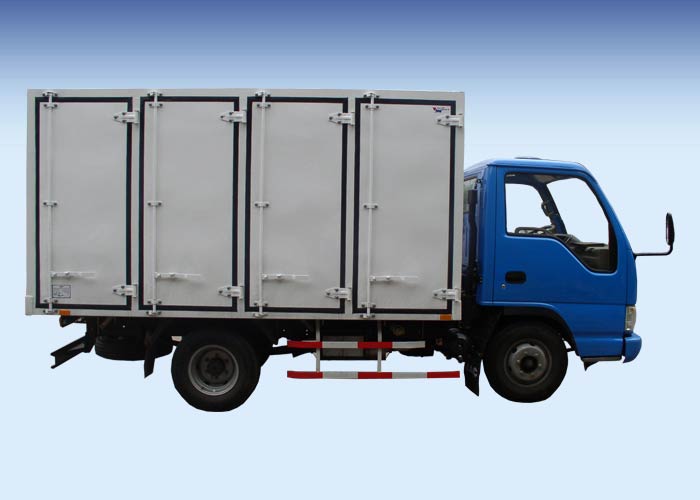

Рис. 1.3 СРС для перевезення хліба на лотках

Хлібний фургон призначений для перевезення кондитерських та хлібобулочних виробів на лотках. Кількість лотків в модифікації ГАЗ 3302 «ГАЗель» буває 98, 112 і 128, в модифікації ГАЗ 3307 і ГАЗ 3309 йде по 200 лотків. Хлібні фургони мають декілька незалежних секцій, кожна з яких володіє власною навстіж дверима.

Кузов хлібного фургона прямокутної форми має конструкцію панельно-каркасного типу і складається з основи, передньої, задньої, бокової стінок і дверних рам. З правого боку кузова розташовані три або чотири однопільні двері (залежно від моделі хлібного фургона) з кутом відкривання стулок 180 градусів. Стулки дверей мають гумові ущільнювальні профілі та обладнані штанговими запорами. Для забезпечення збереження вантажу передбачена можливість установки на двері замки і пломби. Каркас кузова фургона для перевезення хліба та підстави - металевий, зварений чи збірної конструкції, виконаний із сталевого профілю. Каркаси передній, бічних панелей, даху, дверних прорізів виготовлені в оригінальному профілю з оцинкованого металу.

Зовнішня обшивка хлібного фургона може бути виготовлена:

З ламінованої фанери високоякісного матеріалу, виробленого за фінською технологією. Фанера має товщину 10 мм. Вона не вимагає фарбування, водостійка і не піддається корозії. Бічні панелі кузова виконані з цілісних листів фанери, що не мають стикових з'єднань;

З дубльованого металу - оцинкованої сталі (товщина 0,7 мм), покритої особливо міцної емаллю, нанесеною по високотемпературної технології в заводських умовах. Кузов фургона з дубльованого металу надійно захищений від несприятливих впливів навколишнього середовища й має підвищену корозійну стійкість. Плакованих метал кріпиться до каркаса витяжними заклепками. Метал покритий захисною плівкою, яка видаляється перед початком експлуатації фургона.

Завантажувати і розвантажувати вироби можна вантажопідіймальним бортом автомобіля. Широко застосовуються вагони-підйомники різних типів. Кожний з цих автофургонів є металевим фургоном з гідропідйомником, вантажна платформа якого одночасно виконує функції заднього торцевого борту машини.

Хліб перевозиться в лотка або в контейнерах. Хлібний контейнер пристосований дня зберігання та транспортування хлібу. Базовий вигляд контейнеру показаний на Рис. 2.5.

Таблиця 1.1

Технічні характеристики контейнеру СХК-64

Висота

1760 мм

Ширина

810 мм

Глибина

630 мм

Місткість

8 лотків

Маса (нетто)

64 кг

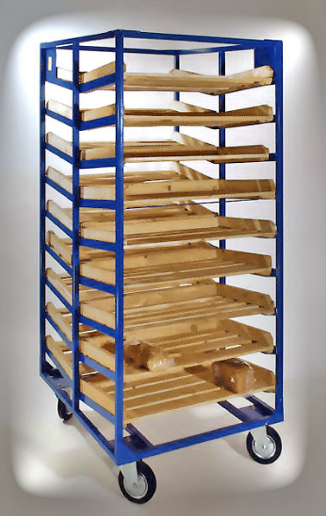

Рис. 1.4 Загальний вигляд контейнеру для перевезення хлібу
