Розділ 3 розрахунково-технологічний розділ

3.1 Технічна характеристика рухомого складу

ПАТ «УкрГазБуд» закупило нову одиницю рухомого складу –сідельний тягач КамАЗ-54115 та напівпричеп вантажопідйомністю 20 тонн до нього.

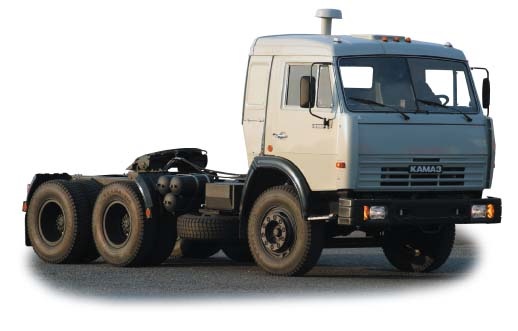

Рис. 3.1 Сідельний тягач КамАЗ 54115

Рис. 3.2 Габаритні розміри КамАЗ-54115

Сідельний тягач КАМАЗ-54115 широко використовується для перевезення будь-яких вантажів на всіх широтах.. Крім цього КАМАЗ-54115 є ідеальним базовим тягачем для великої кількості напівпричепів від бортового до напівпричепа-цистерни. Базовим напівпричепом для тягача КАМАЗ-54115 є НЕФАЗ 9434-10-01 (12 метрів, 19 тонн) - бортовий автопоїзд КАМАЗ 54115;

Здатність автомобіля КАМАЗ 54115 в якості базового тягача автопоїзда перевозити вантажі на будь-які відстані, оптимальне поєднання потужності двигуна, швидкості і вантажопідйомності дозволяють вважати КАМАЗ-54115 незамінним для народного господарства.

Однією з переваг КАМАЗ-54115 є економна витрата палива, який досягається зменшенням ваги автомобіля за рахунок використання сучасних матеріалів при виготовленні. Підвищена маневреність сідельного тягача, легкість в управлінні та надійність давно здобула визнання досвідчених водіїв, що є заслугою досвіду і професіоналізму його творців - колективу конструкторської служби.

Таблиця 3.1

Технічна характеристика КамАЗ-54115

Вантажопідйомність	20 тонн
Тип двигуна	Дизель з турбонаддувом
Витрата палива	38 л/100 км
Колісна формула	6х4
Номінальна потужність кВТ (к.с)	265(360)
Об’єм паливного бака	350 л
Коробка передач	механічна, десятиступінчата
Максимальна швидкість	90 км/год
Максимальний кут підйому	18%

Напівпричепи автомобільні НЕФАЗ-9334-0000020 призначені для перевезення різних вантажів по загальній мережі доріг, які допускають осьове навантаження до 8 т. Платформа металева, зварна, прямокутної форми з відкидними боковими та заднім бортами і висувними стійками. Опорний пристрій - два гвинтових домкрата, служить передньою опорою напівпричепу після відчеплення з тягачем. Гальмові системи: робоча - двухконтурна з пневматичним приводом, гальмівні механізми всіх коліс барабанного типу з АБС; стоянкова - з ручним механічним гвинтовим приводом або з приводом від пружинних енергоакумуляторів на гальмівні механізми всіх коліс.

Таблиця3.2

Основні технічні характеристики напівпричепу НЕФАЗ-9334-0000020:

Маса вантажу, що перевозиться	20000 кг
Споряджена маса	5800 кг
Повна маса	25800 кг
Розподіл навантаження від напівпричепа повною масою, кг:	на сідельний пристрій тягача 11100 кг
	на дорогу через задній візок 14700 кг
Внутрішні розміри платформи, мм:	довжина 10164 мм
	ширина 2470 мм
	висота 730 мм
Навантажувальна висота	1470 мм
Максимальна швидкість транспортування причепа	80 км / год
