Варианты домашнего задания

Таблица 4.1

Параметры элементов электрической цепи

№ варианта	U	R1	R2	R3	L1	L2	C1	C2
	В	Ом			Гн		мкФ
1	200	100	50	200	1,0	0,5	50	100
2	100	125	75	50	0,4	0,2	20	40
3	120	100	100	125	0,2	0,1	20	40
4	50	150	75	50	0,5	0,2	25	50
5	75	50	75	125	0,2	0,1	0,2	0,1
6	50	800	1000	1000	0,25	0,5	0,2	0,1
7	75	800	2000	1000	0,25	0,5	0,1	0,2
8	100	1500	500	1000	0,4	0,8	0,1	0,2
9	120	50	125	50	0,2	0,4	20	10
10	200	200	125	50	0,4	0,2	125	80
11	240	100	50	200	0,5	1,0	50	125
12	240	200	100	100	0,1	0,5	100	50
13	50	800	1000	2000	0,25	0,50	0,1	0,2
14	240	200	100	100	0,8	0,4	100	50
15	150	50	125	50	0,4	0,2	10	20
16	150	50	125	50	0,2	0,4	20	10
17	100	100	50	100	0,5	0,1	100	50
18	100	200	100	100	0,4	0,8	80	125
19	110	800	1000	1000	0,5	0,25	0,1	0,2
20	50	800	1000	2000	0,25	0,5	0,2	0,1
21	110	125	50	75	0,2	0,1	40	20
22	100	125	50	100	0,1	0,2	20	40
23	50	100	50	100	0,5	0,1	50	100
24	50	100	50	100	0,5	1,0	125	80
25	50	100	50	200	0,5	1,0	100	50

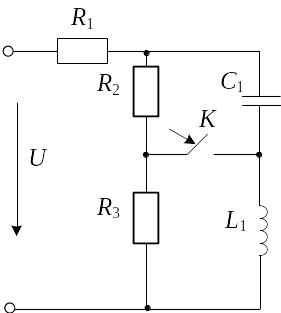

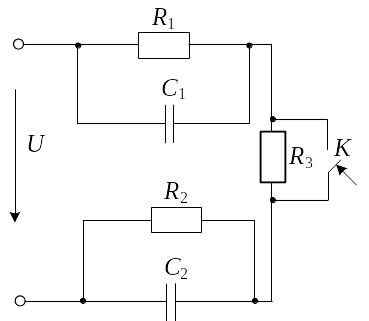

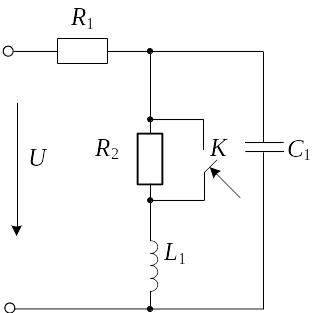

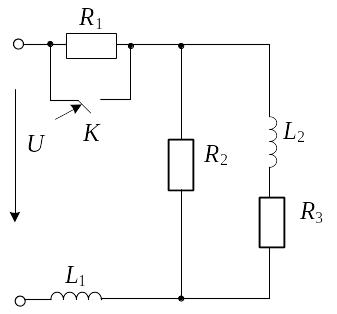

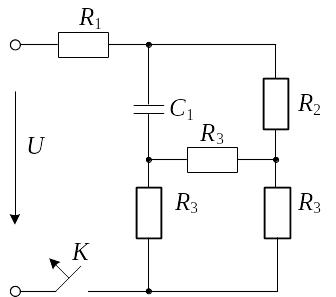

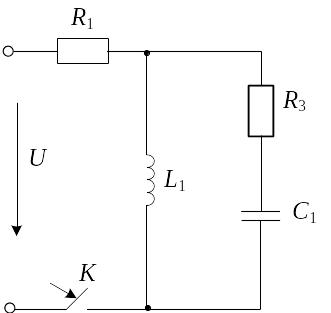

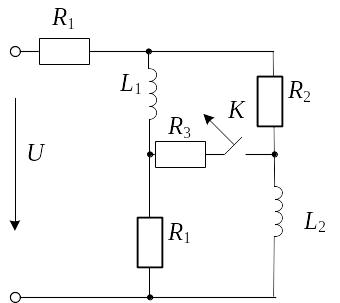

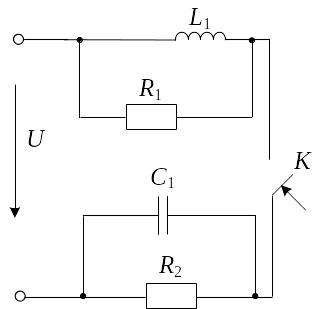

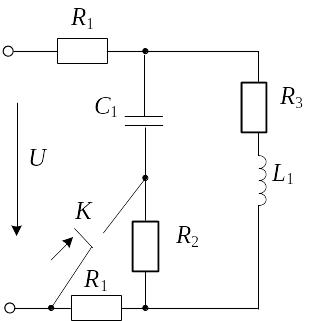

Рис.4.1

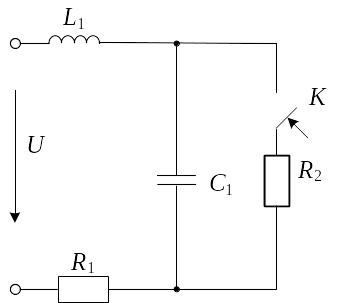

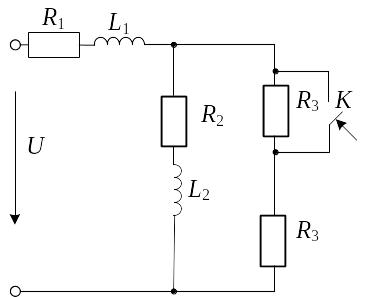

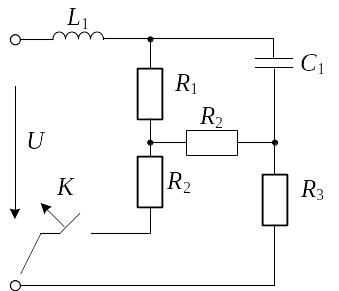

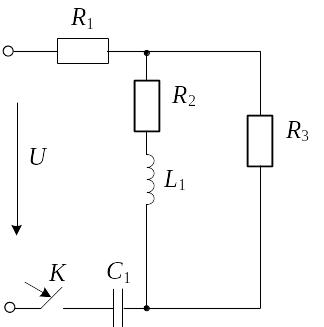

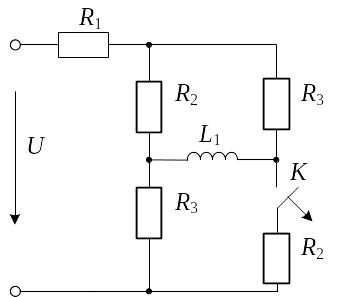

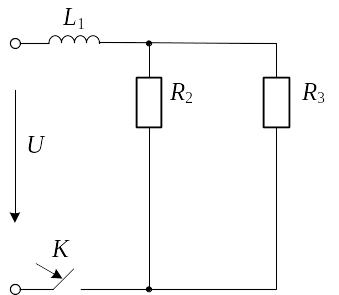

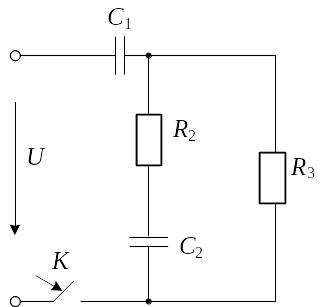

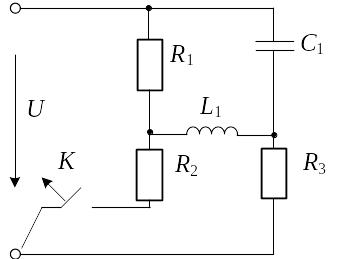

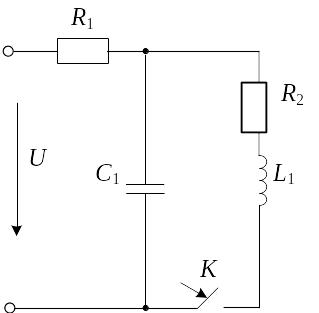

Рис.4.2

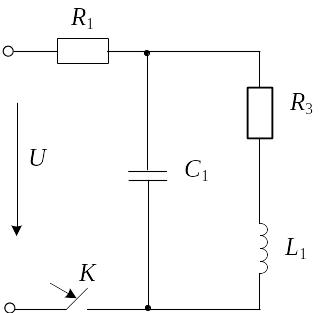

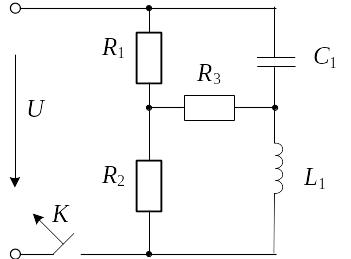

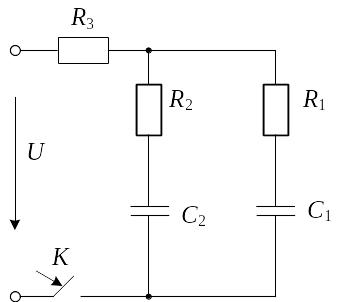

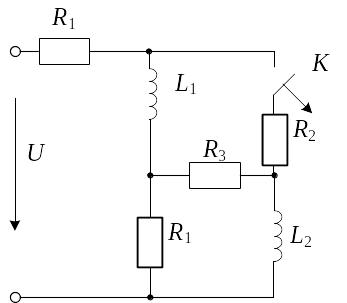

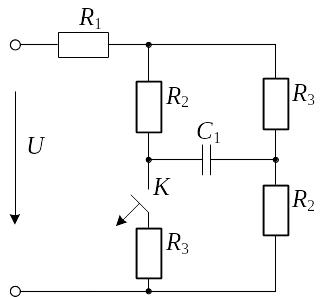

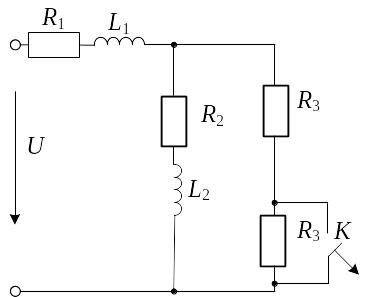

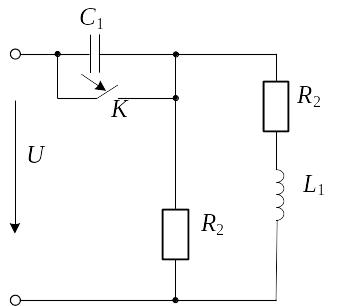

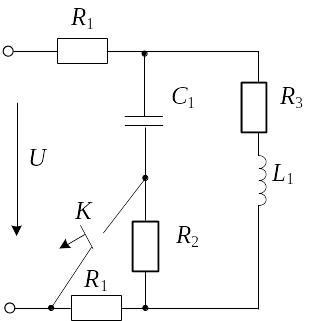

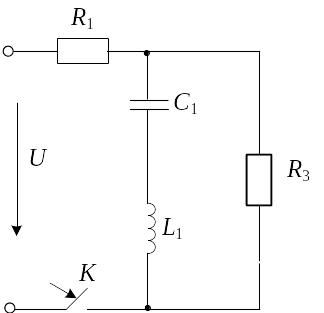

Рис.4.3

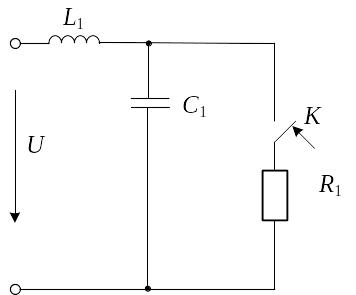

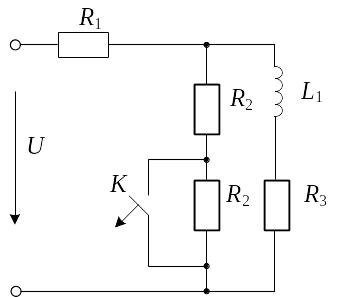

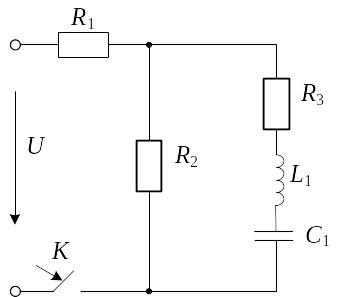

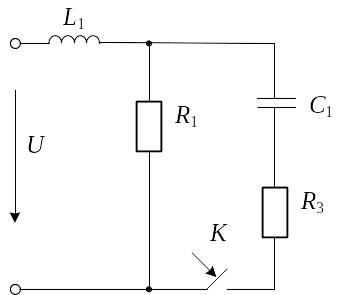

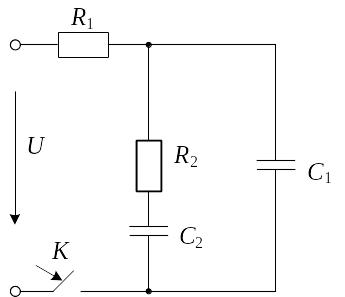

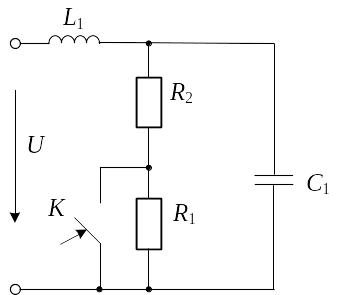

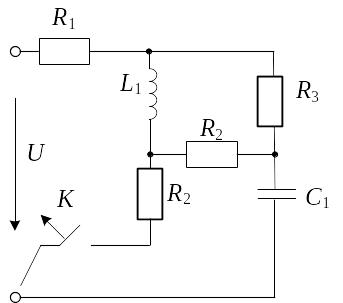

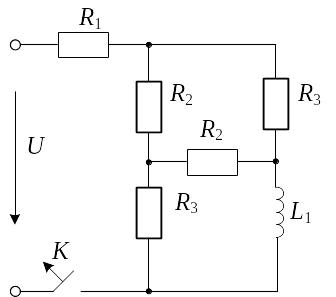

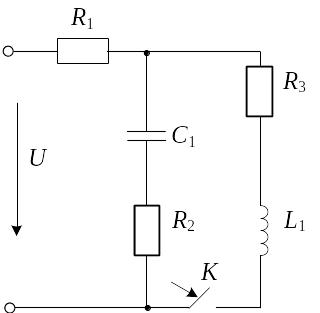

Рис.4.4

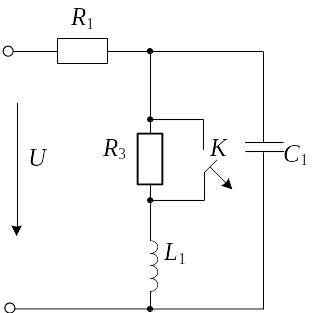

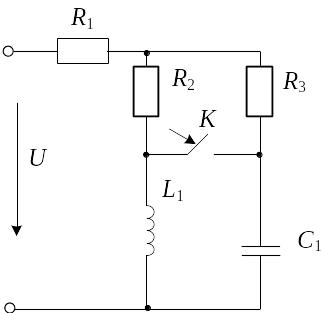

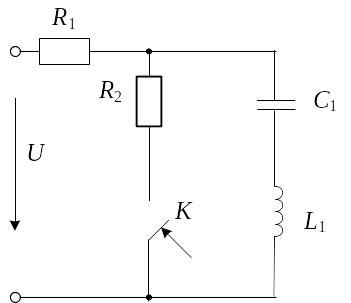

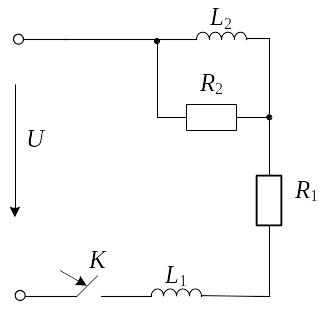

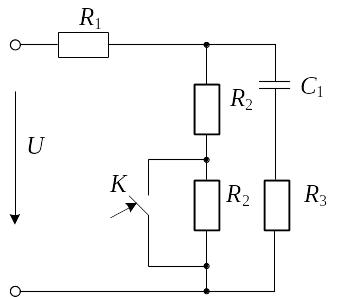

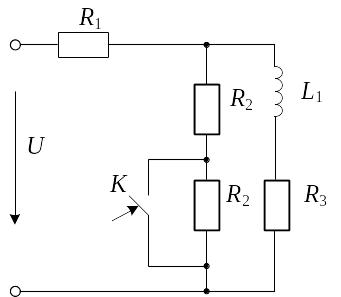

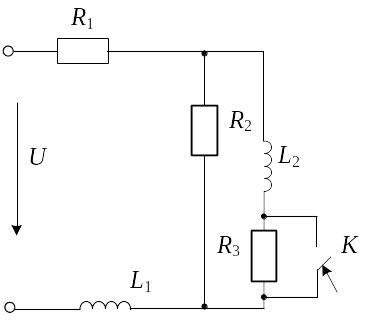

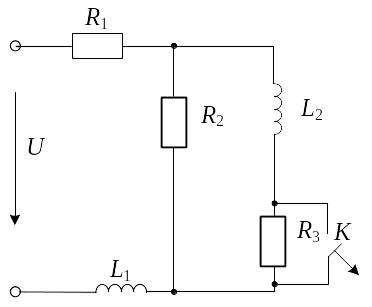

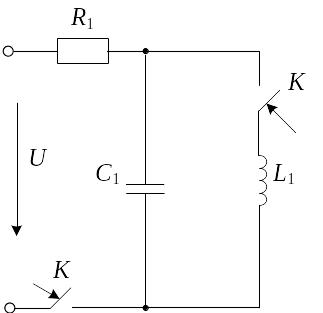

Рис.4.5

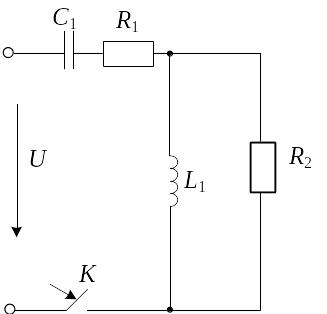

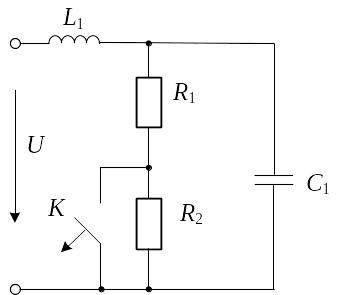

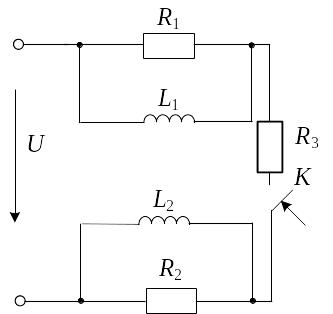

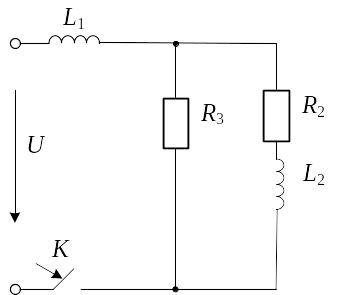

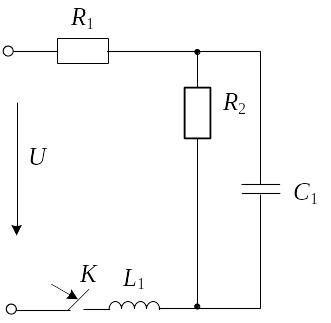

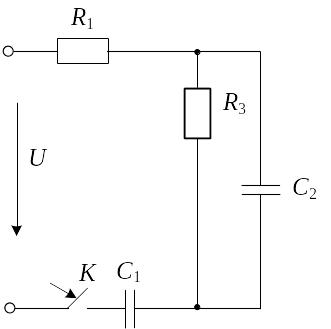

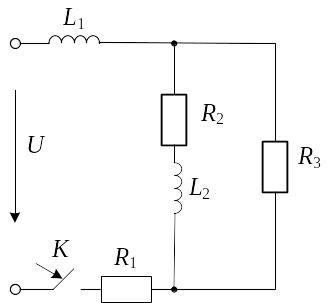

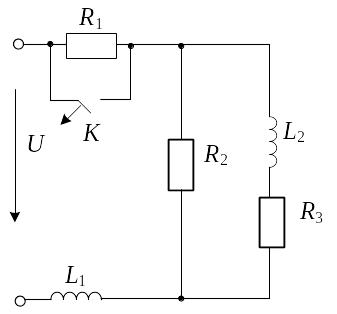

Рис.4.6

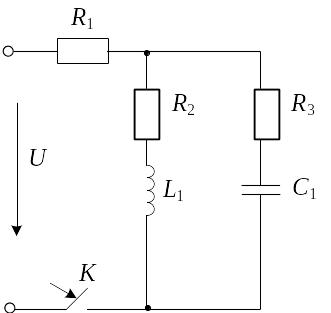

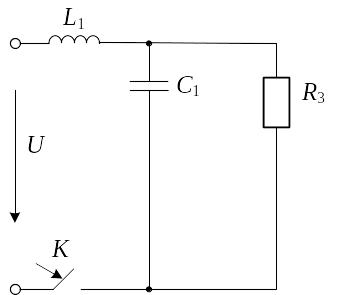

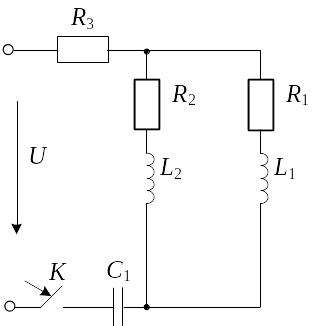

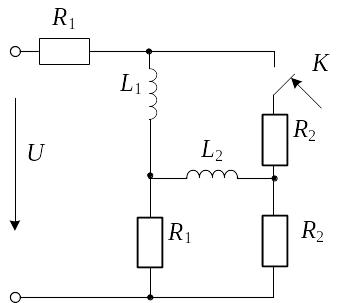

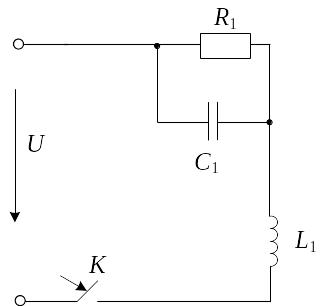

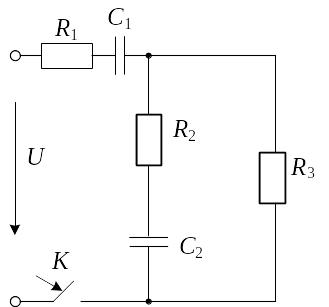

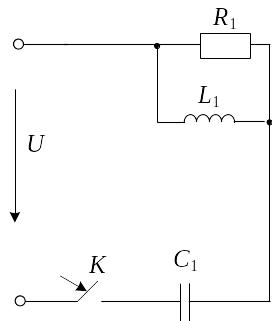

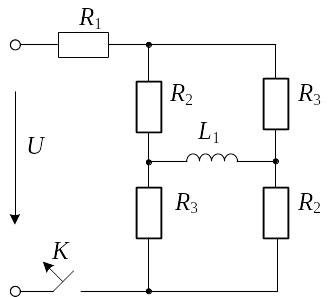

Рис. 4.7

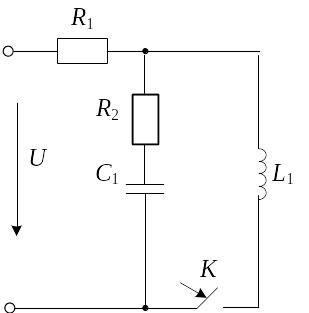

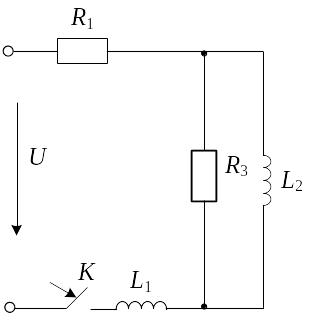

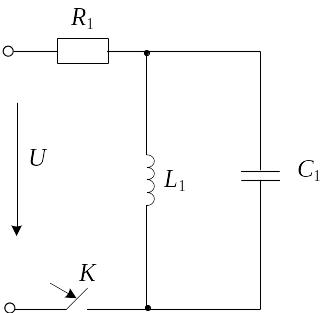

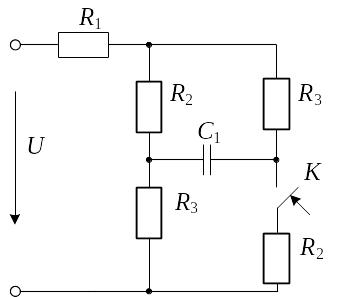

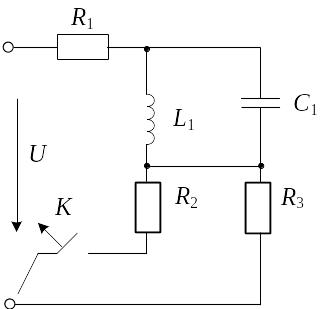

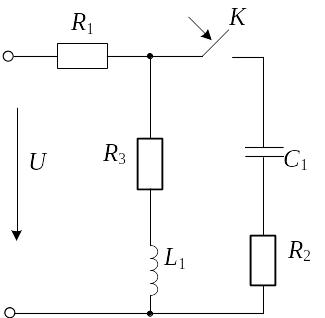

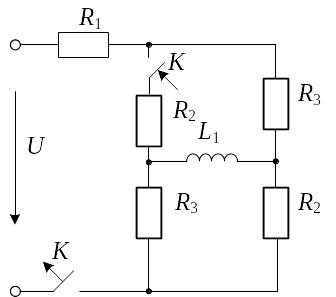

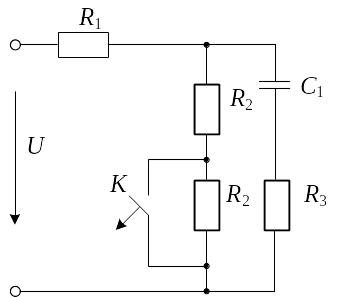

Рис. 4.8.

Рис. 4.9

Рис.4.10

Рис.4.11

Рис.4.12

Рис.4.13

Рис.4.14

Рис.4.15

Рис.4.16

Рис.4.17

Рис.4.18

Рис.4.19

Рис.4.20

Рис.4.21

Рис.4.22

Рис.4.23

Рис.4.24

Рис.4.25

Рис.4.26

Рис.4.27

Рис.4.28

Рис.4.29

Рис.4.30

Рис.4.31

Рис.4.32

Рис.4.33

Рис.4.34

Рис.4.35

Рис.4.36

Рис.4.37

Рис.4.38

Рис.4.39

Рис.4.40

Рис.4.41

Рис.4.42

Рис.4.43

Рис.4.44

Рис.4.45

Рис. 4.46

Рис. 4.47

Рис. 4.48

Рис.4.49

Рис.4.50

Рис.4.51

Рис.4.52

Рис.4.53

Рис.4.54

Рис.4.55

Рис.4.56

Рис.4.57

Рис.4.58

Рис.4.59

Рис.4.60

Рис.4.61

Рис.4.62

Рис.4.63

Рис.4.64				Рис.4.65			Рис.4.66
Рис.4.67				Рис.4.68			Рис.4.69
Рис.4.70				Рис.4.71			Рис.4.72
Рис.4.73				Рис.4.74			Рис.4.75
Рис.4.76			Рис.4.77		Рис.4.78
