Виконання завдання 2.

1. На макеті лазера ознайомитися з його будовою і призначенням окремих вузлів.

2. Проградуюйте монохроматор УМ – 2 за допомогою спектра неонової лампи. Побудуйте графік градуювання λ=f(N), де N покази барабана монохроматора. Для градуювання приладу використовується стрілка, яку видно в окуляр (рис.8.) Покази барабана відповідають збігу лінії випромінювання з гострим краєм стрілки (1).

3. Настроїти установку для спостереження спектрів неону і лазера. Знайдіть розходження в спектрах. Обґрунтуйте їх.

Звіт за виконану роботу:

1. Описати будову He – Ne — лазера (на підставі огляду макета). Зробити принциповий малюнок.

2. Записати основні фізичні принципи роботи лазера.

3. З’ясувати, чим відрізняються спектри випромінювання неона і лазера.

4. Пояснити причину виникнення світлового потоку He–Ne — лазера, та особливості його формування.

5. Привести виміри кута розходження світлового пучка та довжини хвилі спектра випромінювання лазера.

6. Які лінії може випромінювати He–Ne — лазер? Яку випромінює?

Література

1. Савельев И.В. Курс общей физики т.З -M., 1979.

2. Сивухин Д.В. Общий курс физики. Атомная и ядерная физика Ч.1 - M., 1988.

3. Матвеев A.H. Атомная физика. - M., "Высшая школа". 1989.

4. Физический практикум: электричество и оптика. Под редакцией Ивириновой В.И. - М., 1968.

Лабораторна робота № 8

ДОСЛІДЖЕННЯ ФОТООПОРУ З ВЛАСНОЮ ФОТОПРОВІДНІСТЮ.

Мета роботи: познайомитися з фізичними властивостями фотоопору та методикою отримання характеристик фотоопору .

Завдання: дослідним шляхом отримати данні для побудови графіків, що характеризують властивості фотоопору (ФО); знайти параметри ФО.

Обладнання: монохроматор, джерело світла, ФО, вольтметр і міліамперметр, джерело напруги, метрова лінійка, графіки градуювання монохроматора, осцилограф, мигаюче джерело світла.

1. Теоретичні відомості.

Фотоопір - це напівпровідниковий прилад, в якому електричний опір змінюється під дією зовнішнього електромагнітного випромінювання.

Додаткова провідність(ФО), що виникає під дією світла, являє собою фотопровідність, обумовлену внутрішнім фотоефектом.

В напівпровідниках основна провідність σ0 обумовлена тепловим збудженням носіїв заряду. Ця провідність дістала назву темнової, тому що відповідає провідності затемненого провідника. При його освітленні виникають додаткові носії заряду, які збільшують загальну концентрацію вільних зарядів. В результаті провідність провідника σ збільшується на деяку величину Δσ і рівна:

σ = σ0 + Δσ

Додаткова провідність Δσ визначається рядом чинників:

а) кількістю генеруючих електронно-дірочних пар (ψ);

б) рухливістю електронів μе і дірок μд , тривалістю їх життя τе і τд;

Зміна фотопровідності Δσ визначається формулою:

Δσ Ф = ψ(μеτедτд)

μ і τ залежить від властивостей напівпровідника, а ψ – від властивостей випромінювання і його взаємодії з напівпровідником.

Світлове випромінювання характеризується інтенсивністю (İ) і спектральним складом (ν). Взаємодія світла з напівпровідником визначається коефіцієнтом поглинання світла речовиною (К) і квантовим виходом (ή) (відношення числа утворених носіїв до числа поглинених фотонів). При збільшенні частоти ν випромінювання збільшується квантовий вихід ή, але й одночасно зростає коефіцієнт поглинання К і світло не проникає в товщу речовини. Дія обох факторів може збільшити або зменшити коефіцієнт генераціі ψ, тому Δσ ф залежить від частоти падаючого світла, тобто:

Δσ ф = ƒ(ν) ,

Коефіцієнт генерації також залежить від інтенсивності світла. Зі збільшенням (І) - збільшується ψ, але можлива і "насиченість" величини ψ . Це відбувається тоді, коли під дією світла всі можливі електрони перейдуть в зону провідності.

В роботі необхідно знайти і вивчити зв'язок між фотопровідністю і характеристиками світлового випромінювання: довжину хвилі λmах, на яку припадає максимум спектральної чутливості ФО; темновий RT і світловий опір Rс ФО; інтегральну чутливість ФО, яка дорівнює γ = Δі/ΔФ , (Δі–наростання фотоструму при збільшенні світлової енергії на величину ΔФ); час життя τ нерівноважних носіїв заряду.

Для визначення характеристик ФО необхідно отримати залежність фотоструму Іф від ряду величин і побудувати відповідні графіки.

1. Іф = f(λ) , де λ - довжина хвилі монохроматичного світла, яким опромінюється ФО (спектральна характеристика ФО)

­

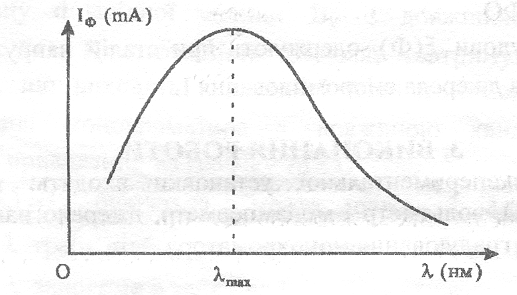

Рис. 1

Спектральна характеристика ФО

2. Іф =φ(U) , де U - напруга, прикладена до ФО (вольтамперна

характеристика ФО)

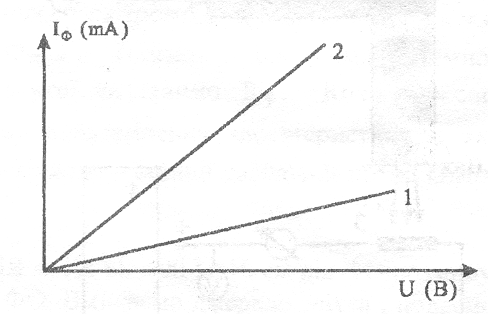

Рис. 2

Вольтамперна характеристика ФО (1- в темряві, 2 - при освітленні).

3. І ф = ξ(Ф) , де Ф - світловий потік, який припадає на площу S віконця ФО (люксамперна характеристика ФО)

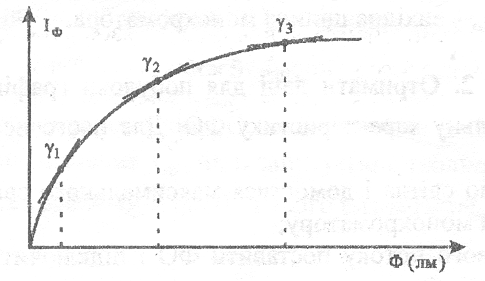

Рис. 3

Люксамперна характеристика ФО

При проведенні досліду для одержання залежностей Іф від, U і Ф треба дотримуватися таких умов:

1. f(λ.) - знаходять при U = const і Nλ,= const (Nλ. - потік фотонів);

2. для одержання Іф=φ(U) треба мати сталим світловий потік Ф, що подаємо на ФО;

3. Іф=ξ(Ф) одержують при сталій напрузі U на ФО і сталою силою світла джерела випромінювання.
