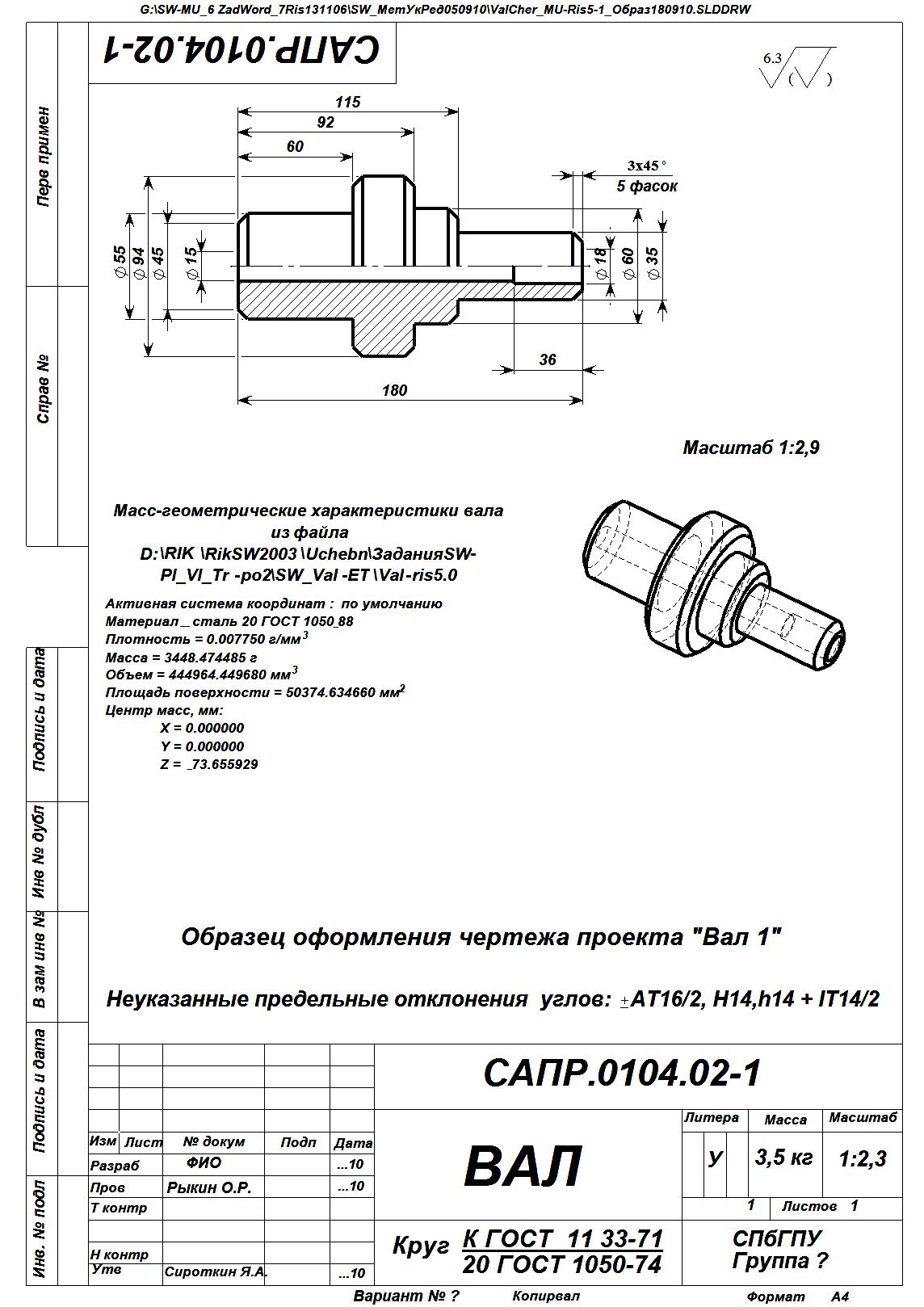

5.2.3. Подготовка чертежа детали «Вал 1» к печати
При окончательном оформлении чертежа убедитесь, что контуры видов чертежа будут выполняться линией «Толстая(2)». Через кнопку «Настройки» на панели «Стандартная» (или командами меню «Инструменты_Параметры») вызовите окно Настроек. Откройте вкладку «Свойства документа» и для категории «Толщина линии» для типа кромки «Видимые контуры» в оконце «Толщина» стоит требуемое значение. Если нет его – установите.
Перед печатаньем чертёж следует предъявить Преподавателю для проверки: соответствия чертежа требованиям образца, соответствия чертежа варианту задания и степени самостоятельности выполнения задания Исполнителем. Разрешение на печать чертежа даёт Преподаватель!
Если печатать предполагается на компьютере, где нет Солидуокс, то чертёж можно распечатать через Microsoft Office Document Image Writer (это системная программа), выполняющим высококачественное графическое преобразование чертежа в формат mdi с большим сжатием. Например, файл чертежа в 334 кб преобразуется в mdi-файл объёмом 23 кб. Вызывается печать в Солидуоксе и в качестве принтера выбирается Имиджрайтер. После нажатия «ОК» с небольшим запаздыванием откроется окно Имиджрайтера с чертежом. Этот файл можно копировать на любой компьютер с принтером.
При необходимости вставки чертежа в Уорд-документ чертёж следует скопировать из окна Имиджрайтера, вставитьть в документ (он вставляется как рисунок) и увеличить размеры рисунка чертежа сообразуясь с форматом А4. При копировании следует выделить красной рамкой выделения весь чертёж и командами меню «Правка_Копировать изображение» отправить чертёж в буфер, и вставить его оттуда в Уорд-документ как «Аппаратно-независимый рисунок». При этом качество графики чертежа будет намного лучше, чем у копирования через захват экрана монитора.
Отпечатанный чертеж подписывается Исполнителем и Преподавателем. Чертёж хранится у Исполнителя для предъявления его на зачёте или на экзамене по теоретическому курсу.
6. Разработка проекта набора конфигураций детали «Вал 2»
Проект детали «Вал 2» имеет те же этапы разработки, что и «Плита 2» – см. разд. 2.3.
6.1. Задание на разработку проекта детали «Вал 2»
Необходимо создать Таблицу параметров (ТП) с 3 вариантами вала, один из которых задан, а 2 других получаются из заданного путём изменения его габаритов (длины и наибольшего диаметра – F, A и F для заданий соответственно 4221/ 1,2 и 3) на –25% (экз. 2) и 25% (экз. 3). При изменении габаритов структурные элементы вала должны сохранятся с возможным изменением их длины или диаметра по усмотрению Исполнителя. Изменение длины вала должно распределяться по усмотрению исполнителя между 4 и более ступенями вала 2.
ТП должна быть вставлена в модель плиты с обеспечением автоматической генерации любого табличного экземпляра вала.
Следует также создать чертёж вала с буквенными наименованиями размеров, с помещением на него ТТ, ТП и данных по массе экземпляров вала – см. рис. САПР.0104.02-2.
Оформление чертежа – согласно образцу рис. САПР.0104.02-2.
Подготовка чертежа конфигураций к печати. Проверка чертежа у Преподавателя, исправление замечаний. Печать чертежа и подписывание его Исполнителем и Преподавателем.
