5.2.1. Настройка среды чертежа проекта «Вал1»
Нажатием кнопки «Настройки» вызывается окно Настроек с двумя альтернативно переключаемыми панелями.
А. Введите на панели «Настройки пользователя» настройки
Для категории «Общие» введите галочку в квадрат «Ввести значение размера». Остальные кыадраты не трогайте.
Для категории «Чертежи» введите галочку в квадраты: «Авторазмещение вставленных размеров с модели», «Удалить повторные размеры при вставке», «Отобразить центральные точки дуги».
Для категории «Штриховка/заполнение» в оконце «Масштаб» введите значение «2».
Остальные настройки в панели «Настройки пользователя» не меняйте!
Командами меню «Вид_Панели инструментов_Быстрые привязки» вызовите панель «Быстрые привязки» и поместите её в верхнее поле окна чертежа.
Б. Введите на панели «Свойства» документа» настройки
Для категории «Оформление».
В оконце «Чертёжный стандарт» ГОСТ.
Галочки в следующие 3 квадрата поля «Автовставить при создании вида»: Указатели центров отверстий, Указатели центров скругления, и Размеры, отмеченные для чертежа.
Для категории «Размеры».
Уберите галочку в квадрате «Добавить скобки по умолчанию».
В оконце «Стиль» установите следующий тип стрелки .
Поставьте галочку в квадрат «Отобразить вторую наружную стрелку (Радиальная)».
Для категории «Стрелки» вставьте в оконца полей (Размер, Сечение/размер вида, Присоединения) значения согласно рис. 5.2.
Рис. 5.2. Настройки на панели «Свойства документа» для категории «Стрелки»
Для категории «Шрифт для примечаний» для каждого из всех 11 применений шрифта установите на панели «Выбрать шрифт» (вызывается щелчком ЛКМ на каждом применении): Arial, жирный, размер (точка в круге), 10.
Для категории «Толщина линии» для типа кромки «Видимые контуры» установите в оконце «Толщина» значение «Толстая(2)».
Для категории «Масштабная сетка/привязать» нажмите кнопку «Перейти к привязкам системы», и на открывшейся панели «Настройки Пользователя» вставьте галочку в квадрат «Средние точки».
5.2.2. Вставка видов и других объектов в чертёж
Все объекты чертежа, за исключением вида «Сбоку», делаются аналогично таким же объектам плиты 1 (см. разд. 3), и их построение рассматриваться не будет.
Построение вида «Сбоку» с вырезанной четвертью для вала
Создайте форматку чертежа вала с основной надписью согласно п. 3.2.1 из разд. 3, присвоив имя файлу чертежа «Вал1Фамилия (Исполнителя)–в№» (№ – значение варианта задания). (Возьмите у преподавателя файл основной надписи для формата А4 – ГОСТ 2-104ф1Вал.slddrt– и скопируйте его в свою папку).
Откройте файл модели вала «Вал1_Фамилия(ваша)–в№» и поверните модель так, чтобы левый торец вала находился в плоскости экрана монитора. Выделите грань торца или его фаски и щелкните кнопку «Перпендикулярно» : Солидуокс установит деталь в требуемое положение.
Вставка вид вала с левого торца. Производится действиями, аналогично разд. 3.2.3. Задайте виду масштаб 1:3.
Проведите две взаимно перпендикулярные линии из центра вида, вырезающие правую верхнюю четверьть (см. рис. 5.3) и выделите их совместно: вначале вертикальную линию, а потом при нажатой клавише Ctrl – горизонтальную. Щелкните на кнопке Разрез
, на появившейся панельке с вопросом
«Вы хотите сделать разрез местного
сечения?» щелкните по кнопке Да,
в появившейся панели Разрез уберите
галочку из оконца Местное сечение
и вставьте выдаваемый разрез сверху
или снизу вида.Щелкните ПКМ на разрезе и появившемся контекстном меню выберите команды Вровнять–ОсвободитьПеремещениеВидов. Щелкните на кнопке Вращение (при выделенном разрезе)
и в появившемся оконце введите угол
900, щелкните на кнопке
Применить: Солидуокс повернет
разрез в нужное положение – см. рис.
5.3.Выделите исходный, щелчком ПКМ вызовите Контекстное меню и активизируйте команду Скрыть вид: на вопрос «Вы хотите скрыть зависимые виды?» ответьте «Нет». Снова выделите этот вид и установите масштаб 1:15…20. Передвиньте разрез в место согласно Образцу рис. САПР.0104.02-1 и увеличьте масштаб изображения.

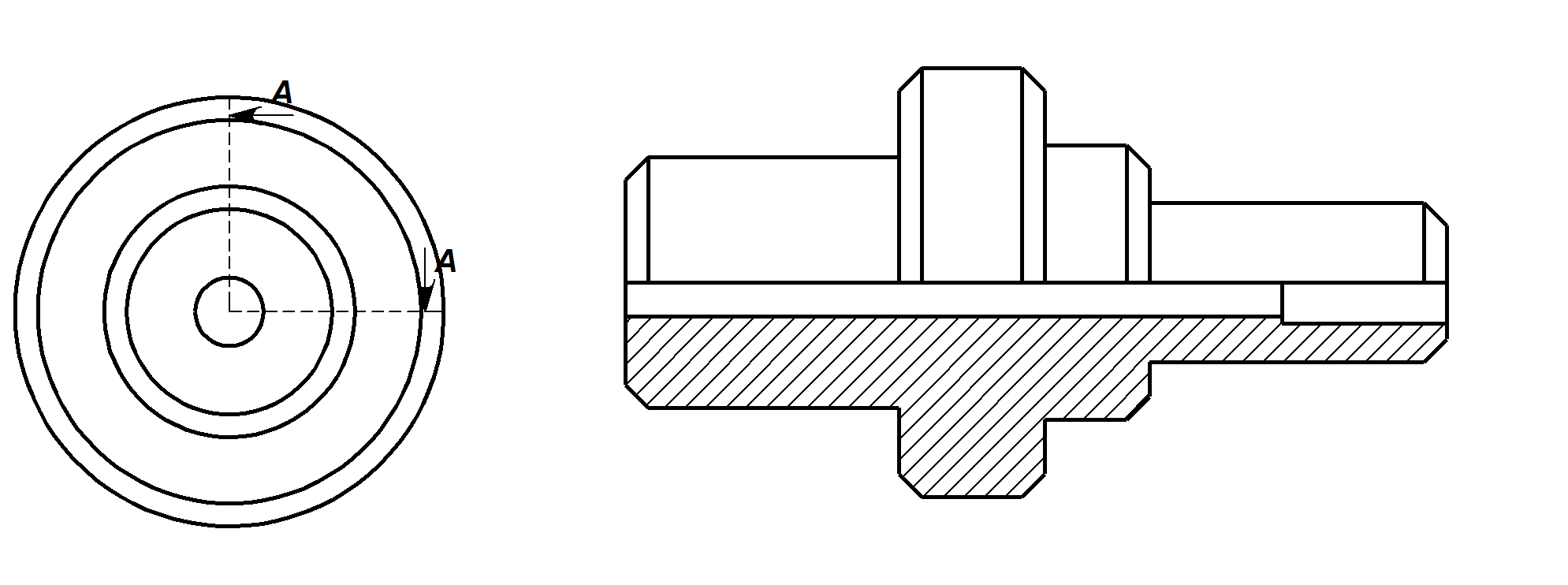

Рис. 5.3. Расположение на чертеже вала 1 вида «Справа» и разреза «А – А» после выполнения п. 3..5 и перемещения разреза на уровень вида
Выделите горизонтальную кромку в разрезе и скройте её контекст-командой «Скрыть кромку». После скрытия всей кромки на ее месте проведите горизонтальную ось симметрии.
Проставьте размеры согласно Образцу рис. САПР.0104.02-1, руководствуясь правилами из разд. 3.2.5. Если размеры проставляются со скобками или имеют большой размер шрифта или стрелки не такого вида как на образце, то следует выделить все размеры сразу, затем щелкнуть ЛКМ на одном из них и в появившейся панели Свойства открыть вкладку Свойства размера и через ее средства убрать скобки, установит требуемые стиль стрелок, тип и размер шрифта – Аrial, 10 пт.
Оформите чертёж согласно образцу рис. САПР.0104.02-1 с вставкой объёмного вида, масс-геометричских характеристик модели, с заполнением Основной надписи, руководствуясь разд. 3.2.6…3.2.8 и 3.3.
