4.1.4. Создание чертежа с таблицами типоразмеров, параметров и 3-мерными видами экземпляров из тп
В качестве чертежа следует использовать копию чертежа плиты САПР.0104.01–1, на плоских видах которого численные значения размеров следует заменить на буквенные из таблицы заданий.
Для замены численного значения размера он выделяется, и на вкладке «Размер» в поле «Текст размера» вместо имеющегося текста ставится требуемая буква.
Таблица типоразмеров формируется в Уорде или в Экселе путём повторения заголовка и строки данных из таблицы заданий. Строка данных повторяется трижды, причём в двух последних строках значения изменяемых размеров берутся из ТП.
Дополнение ТП для вставки её в чертёж. Контекст-командой «Сохранить таблицу» вызывается ТП, отменяется панель «Добавить ряды и столбцы», ТП сохраняется в Экселе с изменённым в 1…2 знаках именем. Вызывается Эксель и в ТП добавляется столбец с массами экземпляров (для экз. 2 и 3 расчет массы проводится как и для экз. 1) и строка с обозначениями размеров из ТП (см. рис. САПР.0104.01-2).
Вставка в чертёж 3-мерных видов экземпляров модели со значениями изменяемых размеров, которые следует создать в модели в виде справочных размеров (обычные размеры не переносятся на 3-мерные виды).
Справочные размеры создаются путём повторного нанесения размера элемента на самой модели (а не на эскизе элемента), повторяющего конфигурационный размер. Чтобы эти размеры были видны на модели, необходимо поставить галочку в строке этих размеров в контекст-меню элемента «Примечания» в Дереве конструирования.
Так как Солидуокс вставляет в объёмный вид не полный набор конфигурационно изменяемых размеров, то недостающие размеры вставляются в чертеже инструментом «Размер». Для обеспечения вставки размера на 3-мернм виде между центрами дуг и отверстий, между таким центром и линией следует создать в модели дополнительный эскиз, в котором в упомянутые центры вставить вспомогательные точки: на модели и на чертеже вида такие точки обозначаются серыми звёздочками – см. рис. 4.5 Б и В (точки 1…4).

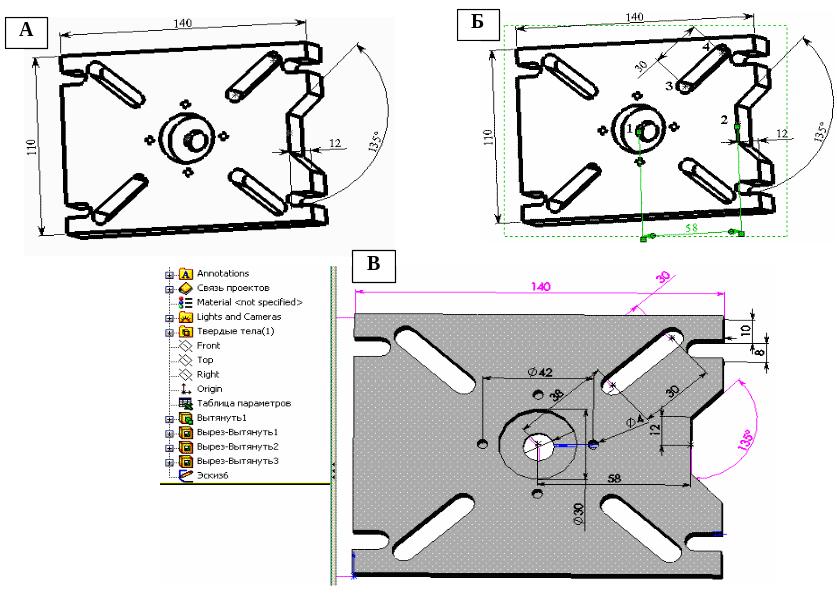

Рис. 4.5. Вид вставленного в чертеж экз. 1 модели с набором конфигурационно изменяемых размеров (А): количество вставляемых из набора размеров ограничено Солидуоксом по неизвестной причине. Б – дополнение набора вставкой размера на чертеже между сформированными в дополнительном эскизе (эскизе 6 – (рис. В)) точками 1 и 2, 3 и 4
Перед вставкой в чертёж 3-мерного вида экземпляра следует создать эскиз (в примере эскиз 6) с вставленными в центры дуг сопряжения удлинённого отверстия, центрального отверстия и в середину контура центрального паза точки 1…4 (см. рис. 4.5 Б). Для вставки экземпляра модели следует в Дереве конфигураций перейти к нему, и развернуть модель в необходимом ракурсе, вернуться в чертёж и командами меню «Вставка_Чертёжный вид_Модель» вызвать окно «Вид модели». В окне нажать на правую стрелку «Далее», и в открывшейся вкладке, в поле «Дополнительные виды» ставится галочка в оконце «Текущий вид модели»: при переводе мышки на чертёж за ней последует контур вставляемого вида. Щелчок ЛКМ вставляет вид в чертёж с одновременным появлением вопроса Солидуокса об использовании истинных размеров в виде, на который следует ответить ДА с последующим нажатием кнопки ОК в окне свойств.
Для вставки размеров в экземпляр его выделяют и командами меню «Вставка_Элементы модели» вызывается одноименная панель. На панели в оконце «Источник» вставляется значение «Всей модели», а в поле «Размеры» нажимаются 2 первые кнопки «Отмеченные для чертежа» и «Не отмеченные для чертежа»: после нажатия ОК некоторые конфигурационные размеры будут вставлены в экземпляр.
Недостающие размеры вставляются вручную с использование инструмента «Автоматическое нанесение размеров». Размер линии в отличии от плоского вида наносится как размер между её крайними точками.
Расчет массы каждого экземпляра. Расчет массы выполняется в рамках расчета масс-геометрических характеристик экземпляра (см. разд. 3.3 МУ). Переключение с одного экземпляра на другой производится выделением экземпляра на Дереве конфигураций в Окне конфигураций. Численные значения вставляются только в экземпляр ТП, помещаемый в чертеж – см. Образец.
Чертёж с таблицами и экземплярами модели оформляется согласно образцу рис. САПР.0104.01-2. Все надписи на чертеже выполняются шрифтом Arial, жирным с наклоном.
