4.1.1. Задание на создание Таблицы параметров плиты
Необходимо создать ТП с 3 вариантами плиты, один из которых задан, а 2 других получаются из заданного путём изменения его габаритов (длины и ширины) на –25% (экз. 2) и 25% (экз. 3).
ТП должна быть вставлена в модель плиты с обеспечением автоматической генерации любого табличного экземпляра плиты.
Следует также создать чертёж плиты с буквенными наименованиями размеров, с помещением на него ТТ, ТП – см. рис. 3.3.
Оформление чертежа – согласно образцу рис. САПР.0104.01-2.
Подготовка чертежа конфигураций к печати. Проверка чертежа у Преподавателя, исправление замечаний. Печать чертежа и подписывание его Исполнителем и Преподавателем.
4.1.2. Формирование таблицы параметров (справка Солидуокс 2007 spo.0 [7])
При использовании таблиц параметров в программе SolidWorks необходимо правильно выполнить их форматирование. В данном разделе показано, как правильно выполнить форматирование таблицы параметров с помощью следующих элементов:
Автоматически созданные таблицы параметров
Таблицы параметров, созданные вручную
Пустые строки и столбцы
Неверные критерии
Автоматически созданные таблицы параметров

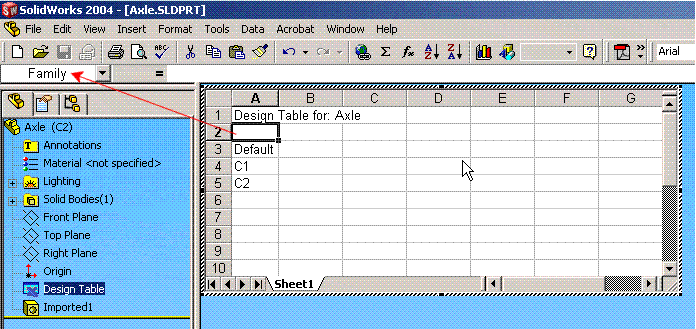

При выборе параметра Авто-создать или Пустой в Таблице параметров PropertyManager (Менеджера свойств) программа SolidWorks автоматически создаст файл Excel. Автоматически созданные таблицы параметров включают ячейку Семейство (Ffmily) – см. рис. А.
По умолчанию ячейка A2 резервируется в качестве ячейки Семейство. Данная ячейка определяет, откуда начинаются данные параметров и конфигурации. Ячейка Семейство не содержит текста, однако в программе Excel в ячейке Поле имени отображается Семейство.
Рис. А
При редактировании таблицы параметров можно создать строки ниже ячейки Семейство, а столбцы - справа от нее. В примере рис. Б приведена правильная таблица параметров, поскольку имена конфигураций и параметры SolidWorks находятся ниже и правее ячейки Семейство.
Рис. Б
Таблицы параметров, созданные вручную
Можно вручную создать таблицу параметров в Microsoft Excel путем ввода имен конфигураций в первом столбце (ячейки A3, A4 и т.д.) и параметров в первой строке (ячейки B2, C2 и т.д.). Ячейка A1 должна быть пустой.
В Таблице параметров PropertyManager (Менеджера свойств) выберите Из файла, чтобы перейти в файл Excel и вставить его в модель.
В примере рис. В приведена правильная таблица параметров, поскольку ячейка A1 является пустой.
Рис. В
Таблицы параметров с пустыми строками и столбцами
Когда в программе SolidWorks выполняется обработка таблицы параметров, то каждая конфигурация в столбце обрабатывается вместе с именами конфигураций (сверху вниз), а затем обрабатывается каждый параметр в строке параметров (слева направо). Если во время работы программы обнаруживается:
пустая ячейка в строке параметров, программа переходит к следующему имени конфигурации и применяет соответствующие ему параметры,
пустая ячейка в столбце имен конфигураций, обработка прекращается, поскольку программа идентифицирует этот факт как окончание таблицы параметров.
В примере рис. Г программа обрабатывает только конфигурацию По умолчанию. Поскольку строка 4 является пустой, конфигурации C1 и C2 не обрабатываются.
Рис. Г
