3.2.4. Вставка разрезов в чертеж плиты а. Вставка разреза по вертикальной оси симметрии плиты

1. Командами меню «Инструменты _Параметры» откройте панель «Настройки Пользователя» и для категории «Эскиз» проверьте наличие галочки в квадрате «Отобразить центр дуги в эскизах/детали сборки». Если её нет – вставьте.

2. Возьмите инструмент «Осевая линия», подведите указатель к верхней кромке чертежа плиты, и при появлении красной точки в середине кромки нажмите ЛКМ и проведите (не отпуская ЛКМ) сверху вниз вертикальную ось симметрии вида до нижней кромки по синей направляющей, подсказанной Солидуоксом, и отпустите ЛКМ, при появлении на нижней кромке красной средней точки – ось построится.

3. Аналогичное построение выполните для горизонтальной оси.

4. Выделите вертикальную ось и щелкните по кнопке Разрез. На вопрос Солидуокса «Вы хотите сделать разрез» местного сечения?) ответьте «ДА», отведите мышку на свободное место чертежа, чтобы контур разреза занял отведенное ему положение, и щелкните ЛКМ: разрез зафиксируется (см. Образец САПР.0104.01-1). Если стрелки разреза направлены справа-налево, измените направление, выделив ось разреза и поставив галочку в квадрат «Изменить направление» на панели свойств разреза.

5. Корректировка штриховки разреза. Щелчком ЛКМ на одной из областей разреза вызовите панель «Штриховка/Заполнить»: в оконце с двумя кружками замените 1 на 2 через кнопку «Вверх» – штриховка станет в 2 раза плотнее. Поставьте галочку в квадрате «Применить изменения немедленно». В оконце «Применить к…» вставьте значение «Вид»: штриховка заполнит все области разреза с материалом. Если наклон штриховки по отношению к горизонтальной кромке разреза не равен углу примерно 45⁰, то кнопками «Вверх/Вниз» оконца угла установите требуемый наклон «на глаз», не обращая внимания на цифры в этом оконце.

Б. Вставка разреза по продольной оси симметрии бобышки

1. Проведите горизонтальную ось симметрии на виде Сверху, используя приемы, аналогичные п. 1 из предыдущего подраздела А.

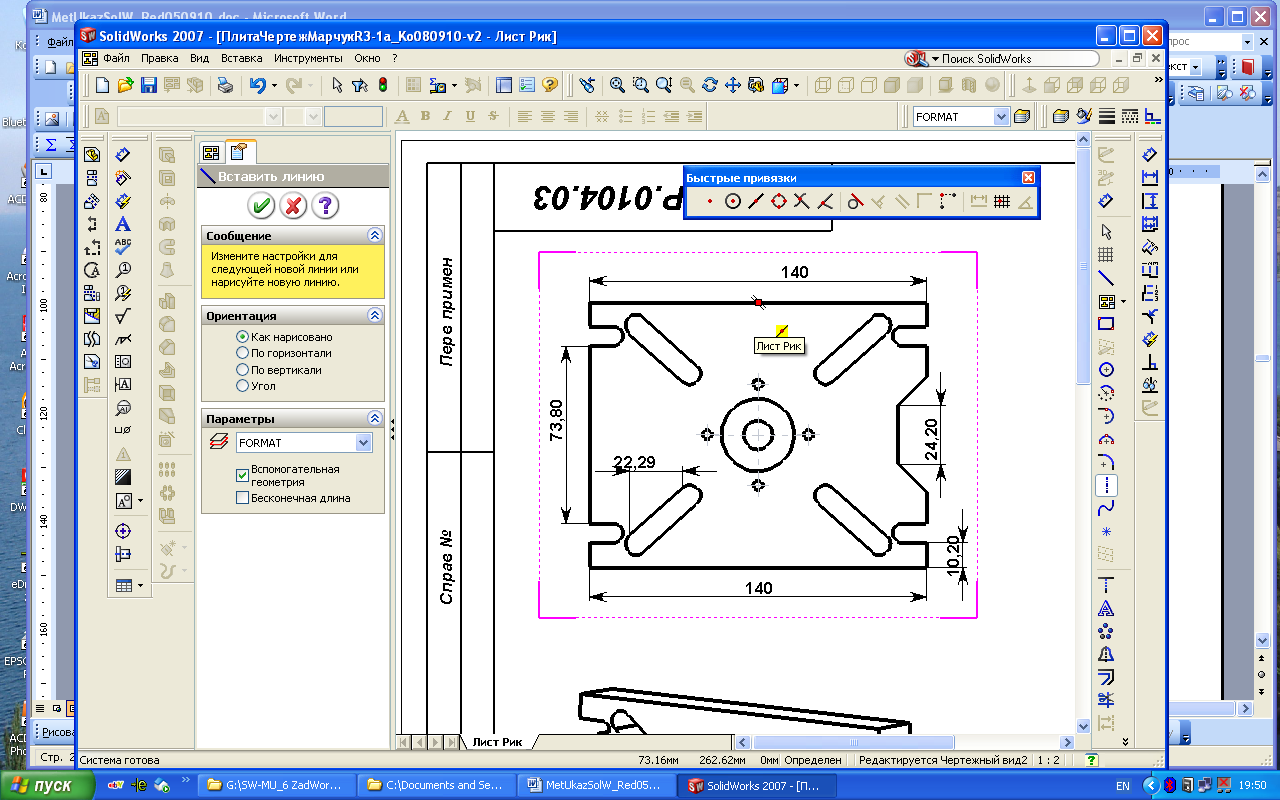

2. Возьмите инструмент «Осевая линия», на панели «Быстрые привязки» нажмите на кнопку «Привязать по центральным точкам». Поместите мышку в центр дуги сопряжения левого верхнего удлинённого паза. При появлении красной точки в центре продвиньте указатель на верхнюю кромку в направлении оси паза, и при захвате кромки щёлкните ЛКМ. Начните движение мышки в обратном направлении к центру дуги по синей направляющей, подсказываемой Солидуоксом, далее – через центр вида к нижнему центру дуги сопряжения бобышки. Задержите движение, и как только покажется красная точка центра и синее продолжение оси до пересечения с нижней кромкой, продвиньте указатель по синей направляющей до нижней кромки. При захвате кромки указателем вновь щёлкните ЛКМ – ось построится.

3. Выделите построенную ось (протянувшуюся между двумя кромками плиты), нажмите кнопку «Разрез» слева от Рабочего окна и установите предварительно выданный Солидуоксом разрез в любое место.

4. Щ елкните ПКМ в любой точке области разреза (но за пределами контура самого разреза), в появившемся Контекстном меню выберите пару команд Выровнять–ОсвободитьПеремещениеВидов, на панельке Вид щелкните на кнопке вращения вида (при этом вид разреза должен быть выделен), в оконце Угол чертежного вида появившейся панельки Вращать чертежный вид вставьте угол «– » (где  – угол, дополняющий угол наклона оси бобышки до 90⁰): разрез встанет вертикально.

5. Нажмите ЛКМ на границе вида разреза и перетащите его в место, аналогичное его положению в образце (см. рис. САПР.0104.01-1).
