Глава XXII

СТАНДАРТИЗАЦИЯ И КОНТРОЛЬ КАЧЕСТВА СТРОИТЕЛЬСТВА

§ 73. Стандартизация, нормативные документы, метрологическая служба

Стандартизация, нормативные документы. Стандарт, в широком смысле сло­ва — образец, эталон, модель, принимаемые за исходные для сопоставления с ними других подобных объектов. Стандарт как нормативно-технический документ устанавливает комплекс норм, правил, требований к объекту стандартизации и утверждается компетентным органом. Стандарты разрабатывают как на мате­риальные предметы (продукцию, эталоны, образы веществ), так и на нормы, пра­вила, требования различного характера.

Применение и установление стандартов — стандартизация — способствует улучшению качества продукции, повышению уровня унификации и взаимозаме­няемости, развитию автоматизации производственных процессов, росту эффектив­ности эксплуатации и ремонта изделий.

Развитие государственной стандартизации начинается в годы первых пяти­леток. Первый общесоюзный стандарт (ОСТ-1) был принят 7 мая 1926 г. В по­слевоенные годы создается международная система стандартизации. СССР — член Международной ассоциации по стандартизации (ИСО) и постоянной комис­сии СЭВ ло стандартизации.

Существующие в СССР стандарты различаются по сфере действия: государ­ственные (ГОСТ) —на всей территории и для всех отраслей, отраслевые (ОСТ),

211

республиканские (РСТ), предприятий (объединений) (СТП). В странах — членах СЭВ, в том числе и в нашей стране, действуют также стандарты СЭВ.

Кроме стандартов к нормативным документам, регламентирующим проекти­рование и строительство во всех отраслях народного хозяйства СССР, относят­ся строительные нормы и правила (СНиП). Они состоят из четырех частей: в первой содержатся общие положения, система нормативных документов, классификация зданий и сооружений, правила назначения модульных размеров в строительстве; во вторую включены основные нормативы по проектированию зданий, сооружений, объемно-планировочных структур, конструктивные и другие

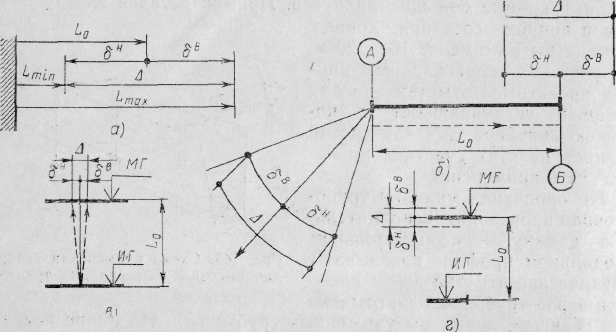

Рис. 144. Графическое изображение допусков при измерении: а — линий, б — углов, в—при перенесении осей но вертикали, ?• — высотных отме­ток; Д — допуск, бн, б» — нижнее и верхнее предельные (допустимые) отклонения, Х-о, ^-тт- ^тах — проектное, минимальное и максимальное измеренные значения; ИГ, МГ — исходный и монтажный горизонты

решения; в третьей изложены правила производства и приемки всех видов работ, описана технология, сюда включены нормы по производству геодезических ра­бот; в четвертой части приведены сметные нормы и правила по всем видам строительства.

Стандарты по геодезическим работам в строительстве относятся к группе Системы обеспечения геометрической точности в строительстве. В них отражены нормы точности разбивочных работ (ГОСТ 21779—82), анализа точности измере­ний (ГОСТ 23615—79) и правила контроля точности (ГОСТ 23616—79).

Точность разбивочных работ характеризуется точностью нанесения или за­крепления ориентиров. Она регламентируется допусками (рис. 144) разбивки осей в плане, передачи осей по вертикали и выноса высотных отметок. Величины допусков приводятся для шести классов точности и изменяются в зависимости от величины номинального размера, который нормирован. Величины допусков для первого класса меньше, чем для второго и последующих. Чем больше интервал (размер), тем больше допуск.

Геометрическая точность .строительства определяется также предельными отклонениями 6* и погрешностью измерений 5 на установку в проектное поло­жение элементов: нормированы величины неравенства длин опирания укладывае­мого элемента 1 на ранее уложенный 2 (см. рис. 120), несовмещения ориентиров при установке низа элемента (см. рис. 132) и невертикальности Д, б^+;, 5 элемен­тов (рис. 145).

Стандартами анализа точности геометрических параметров установлены нор­мативы для массового и серийного производственного процесса. Анализ точности

212

мыполняют отдельно для каждого геометрического параметра. Действительные отклонения значений геометрического параметра определяют в выборках — части однотипных измерений одинаковых изделий, процессов и т. п.

Правила контроля точности геометрических параметров — обязательная со-.г.| иная часть контроля качества геодезических работ. Точность параметров опре-|гляют, сопоставляя результаты измерений с проектными данными.

В процессе производства на предприятиях и в строитель­ных организациях выполняют входной, операционный и при­емочный контроль точности. Этот контроль обеспечивает опре­деление соответствия точности геометрических параметров трс-"чианиям нормативных документов. В результате контроля по­лучают информацию для оценки и регулирования точности тех­нологических процессов.

На предприятиях и в строительных организациях разраба-п/нают стандарты предприятий, карты и ведомости контроля. По таким, документам на объектах контроля уточняют разме­щение постов контроля, объем и содержание измерении, мето-цики и правил сбора, обработки и использования материалов.

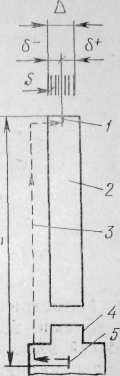

Рис. 145. Не­совмещение ориентиров при установке вер­ха элементов:

/ — установочная риска, 2 — монти­руемый элемент,

3 — путь перено­ са ориентировки,

4 — ранее смон­ тированный эле­ мент, 5 — ориен- тирпая риска (разбивочная ось)

Метрологическая служба. Метрология — наука об измере­ниях, методах достижения их единства и требуемой точности. К основным проблемам метрологии относятся: создание общей •н'ории измерений; образование единиц физических величин и шстем единиц; разработка методов и цредств измерений, ме­тодов определения точности измерений, основ обеспечения единства измерений и единообразия средств измерений; созда­ние эталонов и образцовых средств измерений, проверка мер и средств 'измерений. Единство измерений и единообразие средств измерений в нашей стране-обеспечивается сетью обще­государственных и ведомственных метрологических органов — метрологической службой. Возглавляет метрологическую служ­бу Государственный комитет СССР по стандартам (Госстан­дарт СССР). Метрологические исследования отдельных стран координируются Международными метрологическими органи­зациями.

При геодезических разбивочных работах все измерения выполняют в соответствии с «Государственной системой един­ства измерений». Наблюдение за. правильностью выполнения измерений на местах, в лабораториях осуществляет Всесоюз­ное производственное объединение «Эталон» (НПО «Эталон»), где создаются рабочие эталоны и образцовые средства изме­рений высокой точности. Пункты НПО «Эталон» есть во всех крупных городах страны.
