§ 68. Геодезическое обеспечение строительства гидротехнических сооружений

Каждое гидротехническое сооружение имеет свою главную (ис­ходную) ось, около которой компонуются все его геометрические формы н размеры. При разработке генерального плана гидротех­нического сооружения геометрической основой проекта служит со­вокупность увязанных между собой главных осей, представленных как в плане, так и на вертикальных разрезах. В рабочих чертежах формы и размеры сооружения определяются совокупностью основ­ных и вспомогательных строительных и монтажных осей, привязан­ных к главным осям.

К главным осям гидротехнических сооружений относят: про­дольные оси бетонных и земляных плотин; продольную ось здания ГЭС; оси междупутья железнодорожных и автомобильных мостов, расположенных на плотине; оси камер судоходных шлюзов, оси деривационных каналов и туннелей и т. д.

Возведение сооружения начинают с фиксации на местности главных осей, от которых на протяжении всего строительства выно­сят основные и вспомогательные строительные и монтажные оси и

198

откладывают затем запроектированные размеры сооружения, его частей, металлоконструкций и деталей.

Оси выносят последовательно: сначала выносят и закрепляют главную ось сооружения относительно пунктов специальной геоде­зической разбивочной сети, а затем относительно главной оси оп­ределяют в натуре положение всех остальных осей и элементов со­оружения. Выносят оси в натуру в соответствии с требованиями СНиП и технических условий на возведение данного вида гидро­технического сооружения.

Г

П лановые разбивочные се­ти на строительной площадке гидротехнического сооружения создают в виде триангуляции, полигонометрии и линейно-уг­ловых построений. Разбивоч-ную сеть обычно строят в две или в три ступени.

Котлайан

пер§ой очереди строительства

\ /,'а> плотины

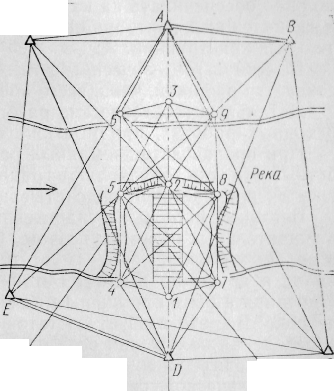

Рис. 138. Гидротехническая разбивочная

триангуляция:

А, В, С, О, Е, Г—пункты первой ступени; /, 2, 3 . . . 9 — пункты иторон ступени

Пункты первой (исходной) ступени закрепляют по возмож­ности вне зоны производства строительных работ и в устой­чивых грунтах. Направление одной из сторон этой сети сов­мещают с одной из главных осей сооружения. На рис. 138 пункты А, В, С, О, Е и Р гидро­технической триангуляции — исходные для построения всей разбивочной сети гидроузла. При этом сторона АВ совмеще­на с продольной осью плотины. В практике для упрощения про-

пзводства разбивочных работ и нь1 числения координат про­дольную ось сооружения, входящую в схему исходного обоснова­ния, принимают за ось абсцисс условной системы координат.

Пункты второй ступени размещают ближе к сооружению таким образом, чтобы они почти все закрепляли основные продольные и поперечные оси сооружения или параллельные им линии (на рис. пункты 1, 2, ..., 9).

На третьей ступени, если необходимо, дальнейшее сгущение разбивочной сети производят по точкам, закрепляющим оси кон-пруктивных элементов, например: отдельных секций плотины, зда­ния ГЭС, монтажные оси турбогенераторов и т. п. Эти построения осуществляют путем проложения полигонометрических ходов, за-сгчками, створными построениями.

Устойчивость пунктов второй и третьей ступеней периодически контролируют относительно наиболее стабильных пунктов первой ступени.

199

Высотное обоснование на территории строительства гидротехни­ческого сооружения строят также в несколько ступеней. Использу­ется обоснование не только для обеспечения строительных работ, но и для наблюдений за осадками сооружения. Поэтому исходное высотное обоснование может создаваться нивелированием I и II классов. Дальнейшее сгущение обоснования производится ходами нивелирования III и IV классов, а также техническим нивелирова­нием. Схема высотной сети определяется применительно к конкрет­ной компоновке и конструктивным особенностям гидротехнического сооружения. При этом расположение реперов и высотных марок должно обеспечивать на каждом этапе строительных работ удобст­во и надежный контроль определения высотного положения строи­тельных конструкций.

Высотная геодезическая сеть на всей территории строительства создается в единой, чаще всего абсолютной, системе высот.

Детальные геодезические разбивки производят при земляных и бетонных работах, при монтаже гидротехнического оборудования.

При производстве земляных работ выносят в натуру оси и про­ектные отметки; определяют границы и оформляющие поверхности выемок или насыпей; подсчитывают объемы земляных работ.

Бетонные работы на гидротехнических сооружениях выполняют в значительных объемах, поэтому бетонирование производят в виде отдельных блоков размером от 10 до 90 м, составляющих ряды в плане и ярусы по высоте. Бетонные блоки могут иметь сложные очертания и быть насыщены множеством закладных металлических деталей. Все это требует достаточно точного (иногда до 2 ... 5 мм) определения положения осей и опалубки бетонных блоков. Разбив­ку производят линейно-угловыми построениями от знаков разбивоч-ной геодезической сети или знаков, закрепляющих основные оси сооружения. Чтобы не мешать бетонированию, закрепляют не са­ми оси, а выноски, параллельные граням блока, на расстоянии 1 м. После установки опалубки и закладных металлических деталей производят исполнительную съемку фактического положения опа­лубки и составляют схему съемки. По мере бетонирования оси пе­реносят на последующие ярусы.

Детальные геодезические разбивки для монтажа гидротехниче­ского оборудования производят относительно основных монтажных осей, закрепляемых на строительных конструкциях. Монтаж обо­рудования и металлоконструкций, как правило, ведут с высокой точностью, характеризуемой погрешностями не более 1 ... 2 мм. Монтируют конструкции в два этапа: предварительный и оконча­тельный.

При предварительном монтаже приближенно совмещают завод­ские установочные риски на конструкции с размеченными в натуре монтажными осями. Затем с требуемой высокой точностью произ­водят плановую и высотную исполнительную съемки положения предварительно установленных конструкций. По результатам ис­полнительных съемок определяют величины фактических отклоне­ний заводских рисок от монтажных осей и на основе полученных

200

отклонений производят окончательный монтаж конструкции в про­ектное положение. После чего вновь производят высокоточную ис­полнительную съемку и составляют окончательную исполнительную документацию.

Особо точные и ответственные разбивки выполняют при мон­таже турбин ГЭС.
