§ 57. Строительство промышленных зданий

Разбивочные работы и выверку основных сборных конструкций ^колонн, ригелей, плит перекрытий, стеновых панелей и блоков) ^промышленных зданий выполняют так же, как при возведении жи­лых зданий.

Ориентирные риски для установки подкрановых балок в плане переносят на консоли колонн с их нижнего сечения. Для этого используют тяжелые отвесы или наклонный луч теодолита. До подъема балок на их опорных частях, контактируемых с консолями, размечают установочные риски, которые и совмещают при монтаже

* ориентирными, нанесенными на консолях. Выверку для оконча­тельного закрепления балок выполняют по теодолиту. При этом

•теодолит, как правило, устанавливают в створе и на уровне выверя­емой подкрановой балки на кронштейне. Трубу теодолита ориенти­руют по дальней ориентирной риске продольной оси подкрановой

-балки.

После закрепления подкрановых балок на их верхних плоско-

•стях наносят ориентирные риски под установку рельсов. Для этого между ориентирными рисками натягивают тонкую стальную про­волоку или леску и не реже чем через 3 м на подкрановых балках

• отмечают продольную ось и контур основания рельса. До оконча­тельного закрепления рельсов промеряют расстояния между ого­ловками непосредственно в плоскости установки рельсов.

Подкрановые балки и рельсы по высоте выверяют нивелирова­нием всех консолей колонн. Если нивелир и рейку трудно устано-,вить на отметках верха консолей, контрольные риски размечают до установки колонн. Расстояние от консоли до контрольной риски у ..всех колонн должно быть таким, чтобы можно было производить

173

нивелирование с уровня земли (пола) после монтажа колонн. Но результатам нивелирования определяют отметки консолей колонн,. Толщины подкладок под балки и рельсы вычисляют как разность наименьшего отсчета по рейке и отсчета по рейке, установлен пой в проверяемой точке.

Фермы и балки покрытий размечают и устанавливают так -ке, как подкрановые балки. Плиты покрытий укладывают на форм и без специальной геодезической разбивки, однако выдерживают про­ектные величины опорных площадок.

Монтируют плиты в такой последовательности. Их укладывают от одного конца фермы к другому, начиная со стороны ранее смон­тированного пролета, а при устройстве кровли, начиная от концо« фермы к фонарю.

На схемах исполнительных съемок указывают отклонения от проектного положения осей подкрановых балок, рельсов, ферм и балок покрытий и других элементов, требуемых в проекте.

§ 58. Контроль за выполнением геометрических параметров проекта

Контроль за выполнением геометрических параметров проекта рассматривается как контроль производства геодезических разби-вочных работ и контроль строительно-монтажных работ. Выполне­ние последних обеспечивается геодезическими методами.

Контроль производства геодезических работ обычно предусмот­рен технологией их выполнения. Так, вынос проекта в натуру вы­полняют с двух точек геодезической основы. Отметку на дно кот­лована передают от двух реперов. В том случае если отметку пере­дают от одного репера, то изменяют горизонт прибора и т. п. Копт-роль, заложенный в технологию выполнения геодезических разби­вок, завершает определенный цикл измерений.

В связи с ростом высоты объектов строительства, повышением их сборности геодезистам и строителям пришлось решать еще одну задачу: обеспечивать и контролировать правильность установки и проектное положение крупноразмерных строительных элементон. Действующими в области строительства государственными стан­дартами ГОСТ ГОСТ 21778—81, 21779—82, 21780—76 («Система обеспечения геометрической точности в строительстве») предусмот­рена необходимость выдерживать и контролировать пять основных показателей.

1. Неравенство длин опирания монтируемого элемента / (рис. 120) на уже смонтированный 2. Величины отклонений для сборных железобетонных элементов зависят от номинальных размеров длин опирания. Так, ригель в сборной железобетонной конструкции жет опираться на колонну с погрешностью не более 2 мм (' :": класс) и не более 100 мм (6-й класс). Для жилых зданий отг/ишс- ние в длине опкрания может быть до 20 мм (в среднем).

2. Нссовмещепре ориентиров при установке низа элемента. При установке ко;:ош; одна на другую это будет погрешность несеьм--

ни ним Г>. 6 низа, монтируемой колонны 3 с верхом ранее установ-

ч.-ипом 4 (рис. 124,).

Герметичность швов между наружными стеновыми панелями 1,1 х зданий и сборными конструкциями. Отклонение в размере от проектного значения допускается не более 10 мм (рис. 122).

Рис. 120. Неравенство длин опирания:

/ — монтируемый элемент. 2 — ра­нее смонтированный элемент; Л — длина опирания элемента

Рис. 122. Зазор меж­ду элементами: / — ось, 2 — проектное положение панелей стеи, 3 — зазор. 4 — положение стены при допущенной погрешности

Рис. 121. Несовмещение ориентиров при установке низа элементов:

/ — ось, 2 — положение элемента с допущеТ!-ными погрешностями, 3 — проектное положе­ние монтируемого элемента, 4 — ранее уста­новленный элемент; 5д — допущенные погреш­ности соответственно в нижнем и верхнем сечении

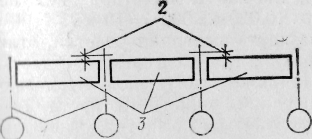

Рис. 123. Несовпадение поверхностей:

; _ оси. 2 — величина несовпадения по­верхностей перекрытий, 3 — перекрытия

4. Несовпадение поверхностей монтируемых элементов. Так, чачи и разных комнатах одной квартиры должны иметь одну от-м(-)к\'. А это означает, что поверхности панелей перекрытий долж-

совпадать (рис. 123Г

175

5. Вертикальность устанавливаемых элементов. Во всех зданиях и сооружениях имеются элементы, возводимые отвесно — стены, ко-| лонны, ограждения и т. д. Установку в отвесное положение обеспе­чивают и контролируют также геодезическими методами.
