§ 54. Возведение блочных зданий

Геодезические работы для монтажа блочных зданий начинают с переноса на фундаменты осей, проходящих по габаритам здания. а тем разбивают все оси, проходящие по несущим стенам. От этих осей размечают установочные риски для монтажа сборных элемен­тов. Установочные риски размечают тонкими карандашными чер­точками по граням стен. Про­водят также линии, отнесен­ные от граней на определен­ное, заранее обусловленное расстояние (обычно 200 мм).

К ак правило, в натуру вы­носят установочные риски 0}

Ф

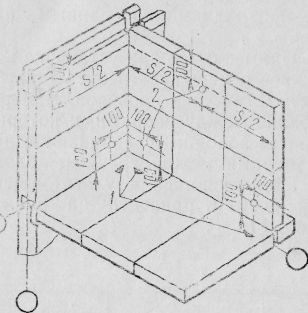

Рис. 119. Места съемки стеи блочно­го здания:

/ — контрольные ориентирные риски, 2 — точки съемки

Рис. 118. Схема разбивки и контроля блочного здания:

1 — точка пересечения габаритных

осей, 2 — расстояния, измеряемые

для контроля, 3 — промежуточные

оси

только в начале и конце стены. Между ними натягивают тонкую металлическую проволоку или леску, причалку, по которой ориен­тируют все промежуточные блоки при их установке.

Для промежуточных осей проектные расстояния откладывают от основных осей. За начальные точки принимают пересечения про­дольных и поперечных осей, вынесенные на монтажный горизонт. Промежуточные оси 3 (рис. 118) разбивают от точек /. Последние расстояния 2 измеряют для контроля. На рис. 118 оси /—7, А—Г проходят по несущим стенам. Условно разбивка показана только от оси / по оси А. Аналогичную разбивку (оси 2...6) делают по продольной оси Г и по оси / (оси Б, В). На пересечении осей по контуру устанавливают маячные блоки. Ими считают блоки, кото­рые помещают в местах перевязки или пересечения осей стен зда­ния, но не реже чем через 20 ...30 м. Между маячными устанавли­вают рядовые блоки. Для рядовых блоков наружных стен, распо­ложенных ниже уровня грунта, причалку натягивают между угло­выми или маячными блоками на расстоянии 20 ... 30 мм от внутрен­ней плоскости стен Для блоков, которые монтируют выше у-.юння грунта, причалку натягивают по наружной плоскости отек. Внут-

170

ренние стены подземной и надземной частей здания выравнивают одинаково на всех этажах. Оси первого и последующего этажей разбивают непосредственно от знаков, закрепляющих ич створы.

В продольном направлении монтируемые блоки выверяют кон­тактным способом по калибрам или шаблонам, в качестве которых используют прокладки — деревянные или иные бруски. Толщина прокладок соответствует проектной толщине швов. Перед заделкой шва прокладку извлекают.

Положение блоков стен по высоте определяют но результатам нивелирования. Отметки опорных поверхностей степ выравнивают по маякам. Высоты маяков вычисляют по разности между отмоткой наивысшей точки монтажного горизонта, увеличенной па толщину растворной постели, и отметкой опорной плоскости монтируемо! о блока.

Исполнительную съемку в плане крупноблочных зданий высо­той до 5 этажей включительно при высоте этажа до 3 м выполняют в местах установки блоков перевязки. Для зданий более 5 этажей или зданий с высотой этажа более 3 м, кроме того, выполняют ис­полнительную съемку мест примыкания внутренних стен к наруж­ным на каждом этаже.

Для съемки (рис. 119) замеряют расстояния от контрольных ориентирных рисок / до граней блоков в нижнем сечении. Измере­ния производят от точек 2, расположенных со смещением от углов блоков к его середине на 100 мм. Отклонения от вертикали фикси­руют рейкой-отвесом по середине стены 5/2 на расстоянии 100 мм от верхней грани.

Результаты исполнительной съемки записывают, как показано на рис. 117 и в табл. 14.
