§ 53. Возведение каркасных зданий

Гис. 112. Исполнительная съемка

крупнопанельного здания: о-в плане, б — по высоте; / — от­клонения опорных площадок до уст­ройства маяков, 2, 3 — смещение па-нолей соответственно в нижнем сече­нии и от вертикали

До начала возведения каркас­ных зданий производят разметку сборных элементов, из которых эти здания монтируют. Для этого на эле­менты наносят установочные рис­ки — тонкие черточки длиной до 60 мм, по которым сборные элемен­ты совмещают с ориентирными рис­ками, ранее размеченными от осей на установленных конструкциях. Риски наносят ярким цветным ка­рандашом.

При разметке железобетонных колонн каркаса (рис. 113, а).

установочные риски / наносят на колонну с отступлением от ниж­него и верхнего ее торцов на 100 мм. На колоннах первого яруса при установке их в стаканы размечают установочные риски с уче­том глубины стакана. Разметку производят шаблоном или рулет­кой. При этом базой отсчета для разметки боковых граней служат ребра, находившиеся на дне формооснастки при изготовлении ко­лонн. Ребра образуют плоскость, противоположную той, на которой имеются монтажные петли. Верхнюю и нижнюю грани размечают симметрично, если иная привязка колонн к осям не предусмотрена проектом.

На железобетонных колоннах с металлическим сердечником (рис. 113, 6) за основу разметки принимают металлические пласти­ны 3 и размеченные на них риски, которые переносят на бетонную плоскость колонн.

Разметку установочных рисок Н- и Т-образных рамных конст­рукций из колонн производят аналогично разметке одиночных ко­лонн. Установочные риски на восьмигранных колоннах и колоннах,

166

имеющих в сечении другие правильные фигуры, размечают на че« тырех противоположных плоскостях.

Разметку колонн круглого сечения (рис. 113, в) производят с помощью шаблонов. Для нанесения установочных рисок колонну в нижне- сечении обмеряют по окружности. Полученную длину окружности делят на четыре части. Через начальную точку прово­дят первую установочную риску 1, последующие три наносят через равные промежутки. Для разметки верхнего сечения колонны на

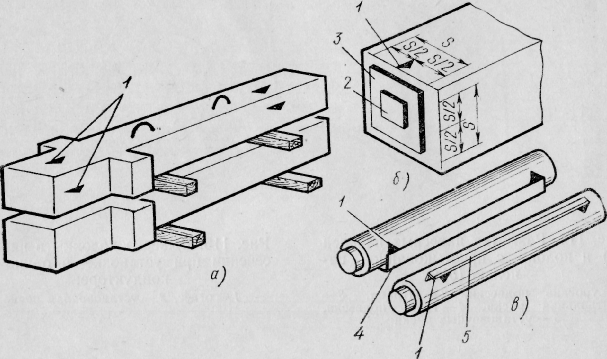

Рис. 113. Разметка колонн:

а — железобетонных, б—с металлическим сердечником, в — круглых; ;— устано­вочные риски, 2 — дентрировочпая подкладка, 3 — пластина разметки, 4 — швеллер.

5 — уголок

горизонтальную площадку укладывают шаблон из недеформиро­ванного швеллера 4. Колонну укладывают в швеллер, совмещая одну из полок с установочной риской, которую принимают за нача­ло отсчета. Для разметки может быть использован металлический уголок 5, который накладывают на колонну.

Разметку навесных панелей (рис, 114) производят нанесением на их внутренних плоскостях уровней подвески /, с тем чтобы при монтаже обеспечивалась их установка на требуемой высоте. Допол­нительно наносят контрольные установочные риски 3 со смещением от основных на 100 мм. Для установки в плане на плоскости пане­ли наносят установочную и контрольную установочную риски ,'У, причем последнюю наносят со смещением от основной на 100...

200 мм.

Совмещение установочных рисок 2 на колоннах с ориентирными рисками на основаниях проверяют по отвесу / (рис. 115). Ориен-тирные риски наносят на всех гранях колонн.

Выверку каркасов с колоннами высотой на один этаж при сов­мещении с перекрытием стыка колонн начинают с базового ряда. Низ колонн приводят в проектное положение путем совмещения

167

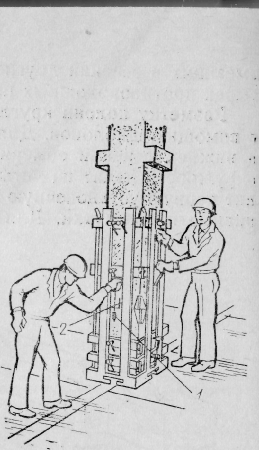

Рис. 115. Выверка колонны в нижнем сечении при установке в одиночном

кондукторе: / — отвес, 2 — установочная риска

установочной риски 3 (рис. 116) монтируемом ко.' ы с ориппир­ ной (осевой) риской 1, размеченной на нижо.'н-ж.-ицпх члгмгммх (опорах). Правильность совмещения проверяют опитом. Иыш-рку по вертикали осуществляют двумя проверенными тгодо.'пилми не двум взаимно пеопенликуляпньш плоскостям.

./ ./ 1

Выверку каркасов с рамными конструк­циями Н- и Т-образной формы начинают с проверки и выравнивания отметок опорных поверхностей рам. Выравнивание выполня­ют прокладками по данным нивелирова­ния.

Рис. 117. 11рпмс'|1 II ПИСИ ЖЧ1О.11ППЧ'Л1,пч|

съемки И

Применяемое при установке колонн мон­тажное оснащение требует тщательных и систематических проверок. Измеренное рас­стояние между упорами, к которым прижи­маются колонны, сравнивают с проектными размерами между гранями колонн.

Пример записи результатов исполнитель­ной съемки приведен на рис. 117 и в табл. 14.

> "\

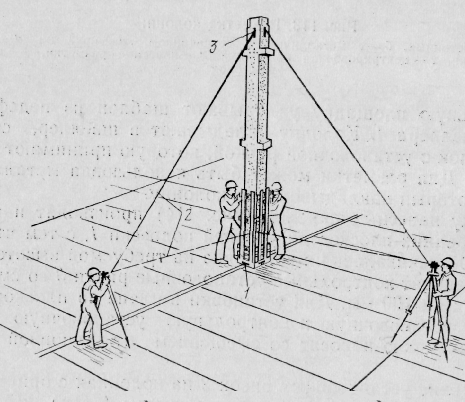

Рис. 116. Выверка колонны по вертикали:

/ — ориентирная риска няжеустановленной колонны, 2 — визионый луч, 3—установочная риска

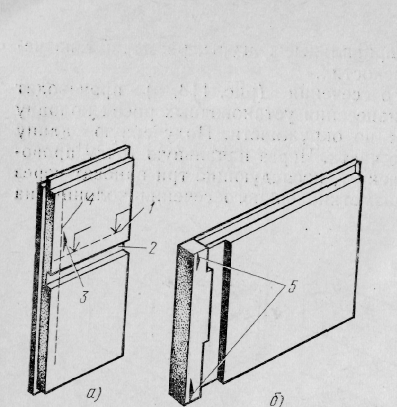

Рис. 114. Разметка навесных панелей (а) к колонн с пристыкованной па­нелью (б):

1 — уровень подвески, 2 — штраба, 3 —

контрольная риска, 4 — грань подвески,

5 —установочные риски

169
