§ 52. Возведение крупнопанельных зданий

Д ля монтажа панелей стен крупнопанельных зданий разбивку производят по захваткам или очередям строительных работ на. смонтированных фундаментах. Сначала на фундаменты переносят оси, определяющие габариты здания или разделяющие захватки работ, и измеряют расстояния между осями. Для контроля (рис. 107) измеряют диагонали в прямоугольниках и по их равенству судят о ромбовидности разбивки. Значения диагоналей вычисляют из решения прямоугольных треугольников. При длине захватки более двух секций (свыше 45 м) полученный прямоугольник рекоменду-/ ется разделить на примерно⁴ равные части с длинами диа­гоналей менее 50 м.

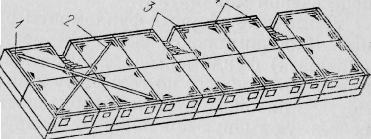

Рис. 107. Разбивка осей и контроль пра­вильности работ на захватках: 1 — точка пересечения продольных и попереч­ных осей, 2 — диагональ, 3,4 — ориентирные риски для установки панелей стен

Элементы стен, перекры­тий, лестниц и прочие соби­рают в конструкцию здания по детальной геодезической разбивке, которую делают в

162

плане, размечая от осей ориентирные риски и по высоте выравни­вая нивелированием горизонт.

В зданиях с продольными несущими стенами ориентирные риски под установку панелей стен размечают для поперечных торцовых стен, лестничяо-лифтовых узлов или стенок жесткости и всех про­дольных стен. Для стен технического или так называемого цоколь­ного этажа разметку производят на верхних опорных поверхно­стях фундаментов, для стен первого и последующего этажей — на плокостях смонтированных перекрытий.

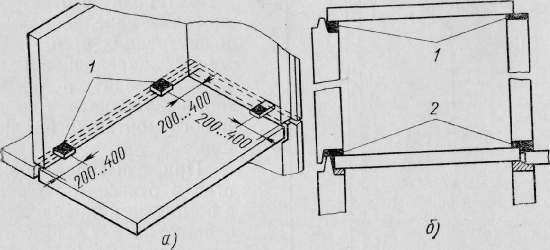

Рис. 108. Установка маяков:

а — места установки, б— схема выравнивания маяками; I, 2 — выравнивание опорных мест соответственно стен и перекрытий

Ориентирные риски для наружных стен размечают с внутренней стороны корпуса, средние продольные оси — со стороны, противопо­ложной лестнично-лифтовому узлу, а для стенок жесткости — с лю­бой стороны. Во всех случаях разметку ориентирных рисок произ­водят единообразно на всех этажах. Ориентирные и контрольные ориентирные риски наносят по три для каждой монтируемой пане­ли; две в продольном и одну в поперечном направлениях.

Для зданий с поперечными внутренними несущими стенами на­правление разметки выбирают от габаритных осей к середине кор­пуса. Разметку производят по рулетке нарастающим итогом от на­чала разбивки с обязательным контрольным промером всех рассто­яний.

До установки панелей стен по высотным отметкам по результа­там нивелирования выполняют выравнивание монтажного горизон­та. Для этого нивелируют все опорные плоскости, на которые будут устанавливаться панели стен. Отметки определяют не менее чем в двух точках под каждую панель. Нивелирную рейку устанавливают таким образом, чтобы определялась наивысшая точка опорной плоскости (обычно стыки смежных перекрытий или перекрытий и наружных стен). Отметку наивысшей точки монтажного горизонта увеличивают на минимальную толщину растворной постели и по найденной отметке выравнивают монтажный горизонт путем рас­кладки раствора. Сначала делают небольшие растворные нашлеп-

163

ки с верхней горизонтальной площадки. Эти нашлепки, называемые маяками, служат уровнями для расстилаемого раствора (рис. 108), Положение панелей в нижнем сечении относительно осей (рис, 109) выверяют, совмещая боковую и торцовую грани с ориентирны-ми рисками 7. С контрольными ориентирными рисками совмещают

монтажные уголки или Т-об­разные упоры 6, при этом совмещают продольную и торцовую грани с щечкам». 10 уголков или упоров.

Установку в отвесное по­ложение панелей наружных и внутренних стен, их вре­менное закрепление и вывер­ку производят с помощью индивидуального или груп­пового монтажного оснаще­ния.

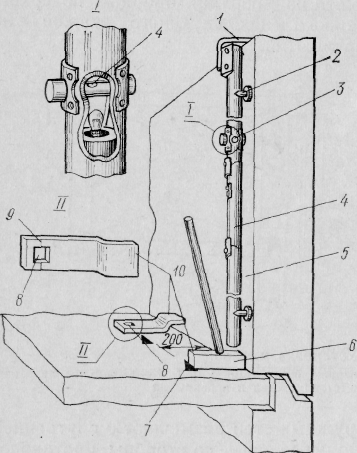

Рис. 109. Выверка панелей в нижнем сече­нии относительно осей:

/ — скоба, 2 — упор, 3 — уровень, 4 — дюралюми­ниевая труба рейки, 5 — выверяемая панель, 6 — «Т» -образный упор, 7 — ориентирная риска, 8 — окно, 9 — установочная риска, 10 — щечка уголка и упора

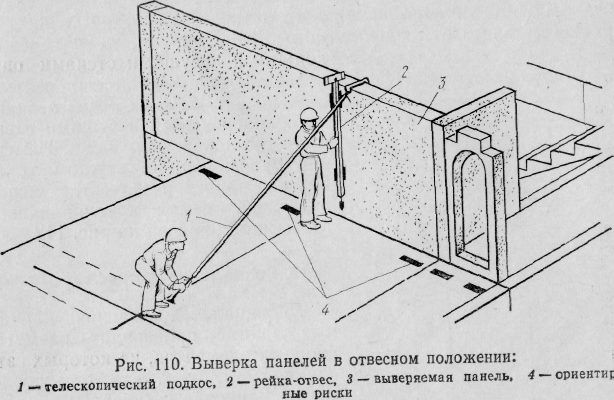

При выверке панелей стен в отвесном положении с помощью индивидуального оснащения — телескопичес­ких подкосов / (рис. ПО) ориентировку по низу пане­лей производят с помощью» упоров 6 (см. рис. 109). От­весность панелей стен про­веряют рейкой с уровнем или рейкой-отвесом 2 (см. рис. 110).

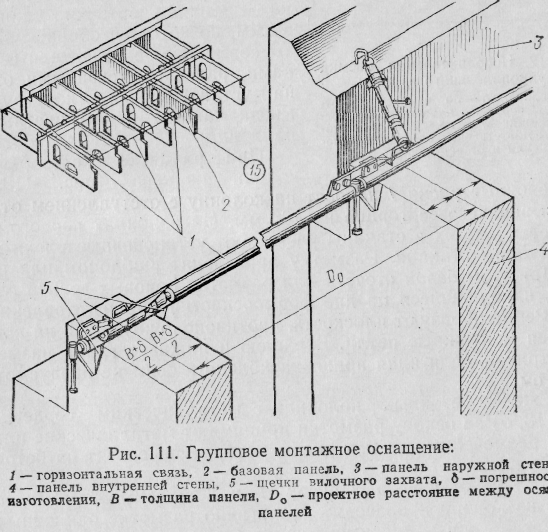

Выверку с применением группового монтажного ос­нащения (рис. 111) выпол­няют тремя горизонтальны­ми связями / — двумя свер­ху и одной внизу (в проеме для пропуска коммуникаций). Проект­ное положение (расстояние П_п) несущих панелей 3, 4 фиксируют по их геометрическим осям, начиная от базовой панели 2, которую выверяют обычными способами. Возможное отклонение компенси­руют тем, что расстояние между захватками всегда сохраняется равным проектному. Щечки 5 вилочных захватов зажимают панель 4 с обеих сторон.

Для разметки ориентиров и выверки панелей стен применяют шаблоны, позволяющие на монтажном горизонте получить ориен-тирные риски под установку низа панелей стен по металлической ленте. Используют и другие комплекты монтажной оснастки, пра­вила применения которой приведены в инструкциях и должны быть. изучены до начала работы. Любую монтажную оснастку необходи­мо тщательно проверять. Проверка заключается в измерении рас-

164

стояний между ориентирами на шаблонах и сравнении их с пре­дусмотренными по проекту.

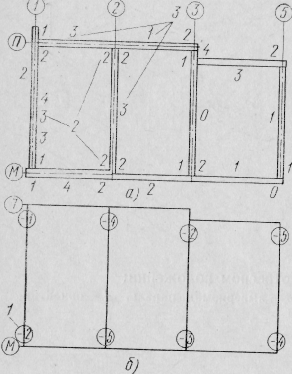

При исполнительной съемке в плане в крупнопанельных здани­ях фиксируют все отклонения наружных стен, лифтовых шахт и стенок жесткости от их проектного положения. В зданиях с про­дольными несущими стенами опре­деляют точность монтажа панелей стен по продольным осям, в здани­ях с поперечными несущими стена­ми — по поперечным осям. Измере­ния производят на каждом этаже. Пример записи результатов испол­нительной съемки крупнопанельно­го здания приведен на рис. 112.
